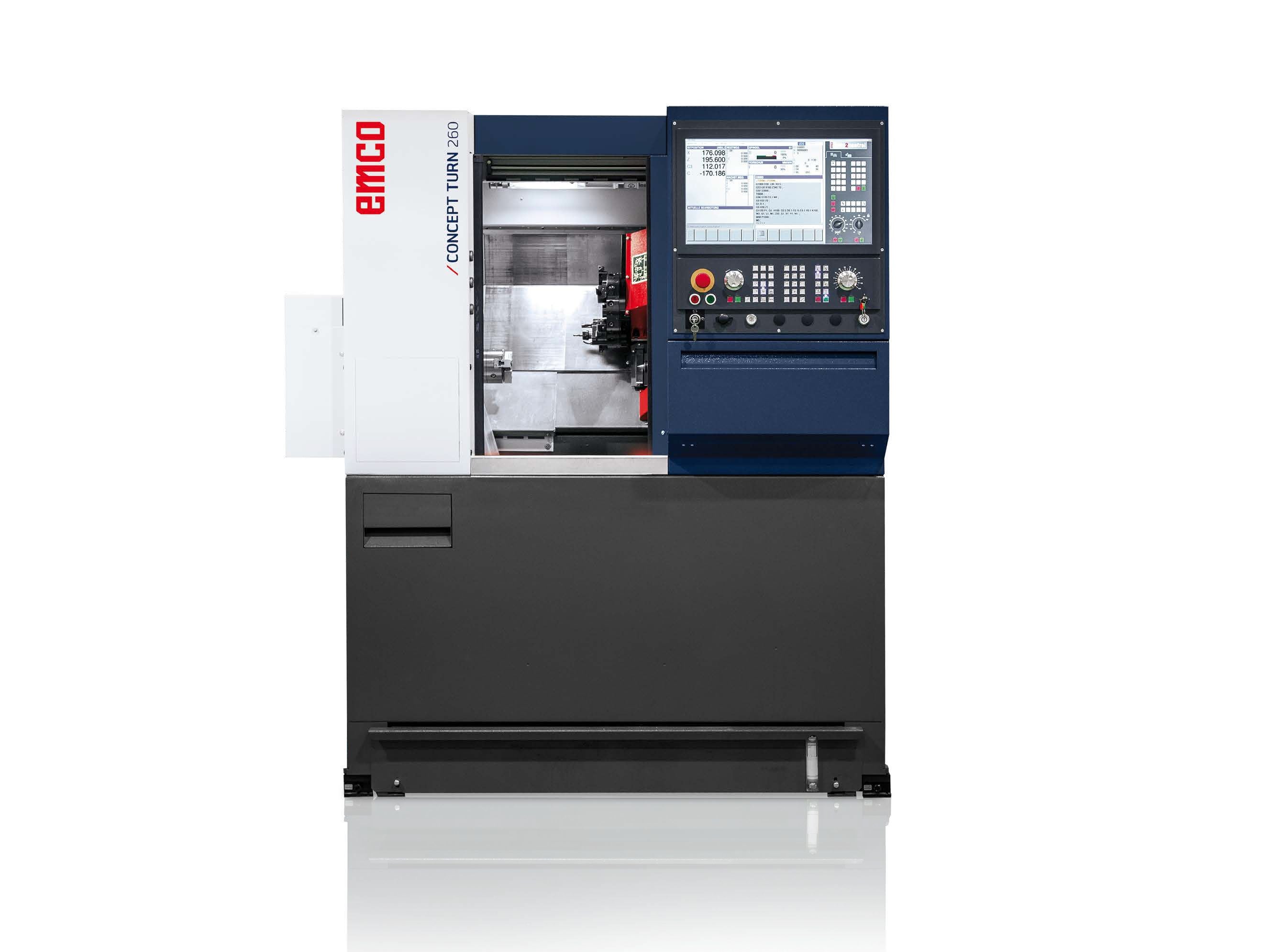

Az EMCO Concept TURN 260 TCM C-tengelye, 6 hajtott szerszámállása és cserélhető WinNC vezérlése kis helyigény mellett biztosít pontos, termelékeny oktatást és komplett alkatrészmegmunkálást.
Az EMCO Concept TURN 260 TCM ipari gépkonstrukcióra épülő, PC-vezérelt CNC-esztergaközpont, amelyet korszerű CNC-oktatáshoz, valamint kis méretű alkatrészek termelő megmunkálásához fejlesztettek ki. A C-tengely és a hajtott szerszámállások segítségével az esztergálás mellett axiális és radiális fúrási, menetmegmunkálási és marási műveletek is elvégezhetők. A gép műszaki oktatási intézmények, képzőközpontok, kutatólaboratóriumok és kisebb sorozatokat gyártó vállalkozások számára egyaránt megfelelő választás.
A gép ipari kialakítása lehetővé teszi, hogy az oktatás valós gyártási körülmények között történjen. A C-tengely és a 6 hajtott szerszámállás több művelet egy befogásban történő elvégzését teszi lehetővé, ezáltal csökken az átállási idő és a munkadarab ismételt befogásából eredő pontatlanság. A cserélhető EMCO WinNC vezérlési rendszerrel ugyanazon a gépen több, iparban elterjedt CNC-vezérlés kezelése és programozása oktatható. A kompakt felépítés, az automatikus központi kenés és az integrált ipari PC egyszerű telepítést és gazdaságos üzemeltetést biztosít.
A stabil gépágy, a termoszimmetrikus főorsóegység, a precíziós főorsócsapágyazás és az előfeszített lineáris vezetékek nagy megmunkálási pontosságot és kedvező termikus stabilitást biztosítanak. A 12 állású VDI 16 revolver gyors szerszámváltást tesz lehetővé, a TCM kivitel pedig 6 hajtott szerszámállással, pneumatikus szegnyereggel, pneumatikus átmenő furatos befogóhengerrel és főorsó C-tengellyel rendelkezik. A digitális szervohajtások, az abszolút jeladók és a rövid gyorsulási idő dinamikus, pontos tengelymozgást biztosítanak.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: PC-vezérelt CNC-esztergaközpont
Vezérelt lineáris tengelyek száma: 2
Kivitel: TCM, hajtott szerszámokkal, C-tengellyel és pneumatikus szegnyereggel
Gép teljes magassága: 1820 mm
Gép szélessége: 1700 mm
Gép mélysége forgácskihordó nélkül: 1270 mm
Főorsó középmagassága a padlótól: 1131 mm
Gép tömege: 1100 kg
Üzemi hőmérséklet-tartomány: +10–+35 °C
Átlagos hangkibocsátási szint: 78 dB(A)
Munkatér:
Elforduló átmérő az ágy felett: Ø250 mm
Elforduló átmérő a keresztszán felett: Ø85 mm
Csúcstávolság a főorsóorr és a forgócsúcs között: 405 mm
Maximális megmunkálási átmérő: Ø85 mm
Maximális megmunkálási hossz TCM kivitelben: 256 mm
Maximális rúdanyag-átmérő: Ø25,5 mm
Tengelymozgások:
X-tengely mozgástartománya: 100 mm
Z-tengely mozgástartománya: 300 mm
Gyorsjárati sebességek:
X-tengely gyorsjárati sebessége: 15 m/perc
Z-tengely gyorsjárati sebessége: 24 m/perc
Gyorsulási idő 0-ról gyorsjáratra: 0,1 másodperc
Előtolóhajtások:
Maximális előtolóerő az X-tengelyen: 3000 N
Maximális előtolóerő a Z-tengelyen: 3500 N
Pozicionálási pontosság Ps az X-tengelyen a VDI 3441 szerint: 0,003 mm
Pozicionálási pontosság Ps a Z-tengelyen a VDI 3441 szerint: 0,004 mm
Főorsó:
Főorsó fordulatszám-tartománya: 60–6300 ford./perc
Főorsó teljesítménye 100% üzemidőnél: 3,7 kW
Főorsó teljesítménye 40% üzemidőnél: 5,5 kW
Maximális főorsónyomaték: 35 nm
Főorsófurat átmérője: Ø30 mm
Főorsóorr központosító vállának átmérője: Ø70 h5
Főorsócsapágy belső átmérője: Ø50 mm
C-tengely:
C-tengely felbontása: 0,001°
C-tengely gyorsjárati fordulatszáma: 100 ford./perc
C-tengely beállási tűrése: 0,05°
Szerszámrevolver:
Szerszámállások száma: 12
Szerszámbefogás: VDI 16 a DIN 69880 szerint
Hajtott szerszámállások száma: 6
Revolver indexelési ideje: 1,0 másodperc
Külső esztergaszerszámok szármérete: 12 × 12 mm
Furatkések maximális szárátmérője: Ø16 mm
Hajtott szerszámok:
Fordulatszám-tartomány: 200–6000 ford./perc
Maximális teljesítmény 20% üzemidőnél: 1,2 kW
Maximális nyomaték 20% üzemidőnél: 4 nm
Pneumatikus szegnyereg:
Főorsó hüvely löket: 120 mm
Főorsó hüvely átmérője: Ø35 mm
Csúcs kivitele: integrált forgócsúcs
Szegnyereg nyomóereje: 800–2500 N
Pneumatikus rendszer:
Szükséges levegőnyomás: 6–8 bar
Szükséges levegőmennyiség: 120 l/perc
Sűrített levegő tisztasága a DIN ISO 8573-1 szerint: 4. tisztasági osztály
Befogóhenger nyomástartománya: 2–6 bar
Befogóerő a húzócsőnél: 3800–11500 N
Hűtőrendszer, opcionális:
Hűtőfolyadék-tartály kapacitása: 140 l
Hűtőfolyadék-szivattyú teljesítménye: 0,57 kW
Hűtőfolyadék-szállítás 3,5 bar nyomáson: 15 l/perc
Hűtőfolyadék-szállítás 1 bar nyomáson: 65 l/perc
Kenési rendszer:
Lineáris vezetékek és golyósorsók kenése: automatikus központi olajkenés olajtakarékos vezérléssel
Főorsócsapágy kenése: karbantartásmentes zsírkenés
Elektromos adatok:
Tápfeszültség: 400 V, 3~/PE
Megengedett feszültségingadozás: ±10%
Frekvencia: 50/60 Hz
Csatlakozási teljesítmény: 6 kVA
Főbiztosíték: 20 A, lomha
Szükséges rövidzárlati teljesítmény: 350 kVA
Kommunikációs és adatkapcsolati lehetőségek:
Ethernet-csatlakozás: igen
USB-csatlakozás: igen
Távvezérlési lehetőség: igen
Külső monitor csatlakoztatása: opcionális DisplayPort interfésszel
DNC interfész: opcionális
OPC UA UMATI interfész: opcionális
Robotikai interfész: opcionális
Vezérlés:
EMCO WinNC cserélhető CNC-vezérlőrendszer
Az EMCO WinNC rendszer lehetővé teszi, hogy ugyanazon a gépen különböző, iparban alkalmazott CNC-vezérlések kezelése és programozása legyen oktatható. A kiválasztott vezérlés kezelőfelülete az integrált 21,5”-os érintőképernyőn jelenik meg, az Easy2control pedig virtuális gép- és vezérlőbillentyűzetet biztosít. A vezérlőrendszer hálózati kapcsolatra és távhozzáférésre is alkalmas.
Műszaki adatok:
Vezérlőrendszer: EMCO WinNC cserélhető CNC-vezérlés
Választható esztergavezérlés: Siemens SINUMERIK Operate 840D sl/828D
Választható esztergavezérlés: FANUC Series 31i
Választható esztergavezérlés: FAGOR 8055 TC
Vezérlőlicenc az alapgépben: nem
Integrált ipari PC: igen
Kezelőfelület: EMCO Easy2control
Kijelző: 21,5”-os Full HD érintőképernyő
Processzor: 2,40 GHz-es négymagos processzor
Memória: 8 GB RAM
Adattároló: 32 GB mSATA
Operációs rendszer: Microsoft Windows 10
PC-billentyűzet és egér: igen
Ethernet-csatlakozás: igen
USB-csatlakozás: igen
A gépen elérhető szoftverfunkciók:
Cserélhető, ipari CNC-vezérléseket modellező kezelőfelület
CNC-programok létrehozása, szerkesztése és futtatása
Easy2control virtuális gép- és vezérlőbillentyűzet
Hálózati programátvitel és távhozzáférés
Win3DView esztergálási 3D szimuláció opcionálisan
Ütközésellenőrzés opcionális Win3DView szoftverrel
Munkadarab, szerszám és befogókészülék grafikus megjelenítése opcionálisan
Metszeti megjelenítés és integrált szerszámkönyvtár opcionálisan
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
PC-vezérelt EMCO Concept TURN 260 TCM alapgép
12 állású, iránylogikás VDI 16 szerszámrevolver
6 hajtott szerszámállás
Főorsó C-tengely
Pneumatikus átmenő furatos befogóhenger
Pneumatikus szegnyereg integrált forgócsúccsal
Digitális szervohajtások abszolút jeladókkal
Teljesen zárt munkatér
Integrált MOC Touch ipari PC
21,5”-os Full HD érintőképernyő
Easy2control képernyő-billentyűzet
PC-billentyűzet és egér
Ethernet- és USB-csatlakozás
Géplámpa
Automatikus központi olajkenés
6 db VDI 16 furattakaró dugó
CE-előírásoknak megfelelő biztonsági berendezések
Távvezérlési lehetőség
Forgácskihordóhoz előkészített 10 pólusú Harting-csatlakozó
Géptelepítési készlet
Gépdokumentáció
CE-megfelelőségi dokumentumok
Opcionális:
Vezérlések és szoftverek:
WinNC Siemens SINUMERIK Operate 840D sl/828D géplicenc
WinNC FANUC Series 31i géplicenc
WinNC FAGOR 8055 TC géplicenc
Win3DView esztergálási 3D szimuláció
EMCO CNC Campus oktatási e-könyv
CNC-esztergálási oktatóanyag Siemens SINUMERIK Operate vezérléshez
Concept TURN 260 3D gépmodell STP formátumban
Munkadarab-befogás:
Ø95 mm-es pneumatikus hárompofás erőtokmány
Ø100 mm-es kézi hárompofás tokmány karimával
Lágy tokmánypofák
Kemény fordítható tokmánypofák
385E/5C patronbefogó Ø2–25,5 mm befogási tartománnyal
385E patronok Ø2–26 mm mérettartományban
Megmunkálható vészpatron
Szerszámbefogás és szerszámozás:
VDI 16 szerszámtartó-csomag álló és hajtott szerszámokhoz
VDI 16 radiális szerszámtartók
VDI 16 furatkés-befogók
VDI 16 ER16 patronbefogók
VDI 16 axiális hajtott szerszámtartó
VDI 16 radiális hajtott szerszámtartó
ER16 patronkészlet
ET1-16 menetfúró patronok hosszkompenzációval
Alap szerszámcsomag
Bővített szerszámcsomag
Esztergakések és furatkések
Leszúró- és menetkések
HSS csigafúrók és központfúrók
HSS menetfúrók
HSS horonymarók
Váltólapkák acél és alumínium megmunkálásához
Rúdhúzó Ø3–25 mm átmérőtartományhoz
Hűtés és forgácskezelés:
140 literes hűtőrendszer
Állítható hűtőfolyadék-pisztoly
500 mm kidobási magasságú csuklópántos forgácskihordó
Pneumatikus munkadarab elkapó
Készalkatrész-szállítószalag
Munkatér-lefúvató egység
Kezelési és felügyeleti kiegészítők:
Elektronikus kézikerék tengelyválasztással és előtoláskapcsolóval
Háromszínű LED gépállapotjelző
Tokmány- és szegnyeregműködtető lábpedál
DisplayPort interfész külső monitorhoz
Elektromos szekrény klímaberendezése
B típusú áram-védőkapcsoló
Automatizálás és adatkapcsolat:
Teljesen automatikus gépajtó
Robotikai interfész hardver
Robotikai interfész szoftver
DNC interfész TCP/IP kommunikációval
OPC UA UMATI interfész
FMS/CIM rendszerintegráció
Rúdanyag-adagolás:
EMCO SL 1200 rövidrúd-adagoló
Rövidrúd-adagoló csatlakozóinterfész
Tárolófiókok a rövidrúd-adagolóhoz
Főorsó-hosszabbítás legfeljebb 800 mm hosszú rúdanyaghoz
Megmunkálható műanyag vezetőperselyek
Bemérés és gépbeállítás:
Optikai szerszámbemérő VDI 16 beállítóidomszerrel
Ellenőrző tüskekészlet a főorsóhoz, a revolverhez és a szegnyereghez
Megjegyzés: a hűtőrendszer, a munkadarab elkapó, a forgácskihordó, az automatikus gépajtó, a munkatér-lefúvató egység és a robotikai interfész hardvere kizárólag gyárilag szerelhető.
