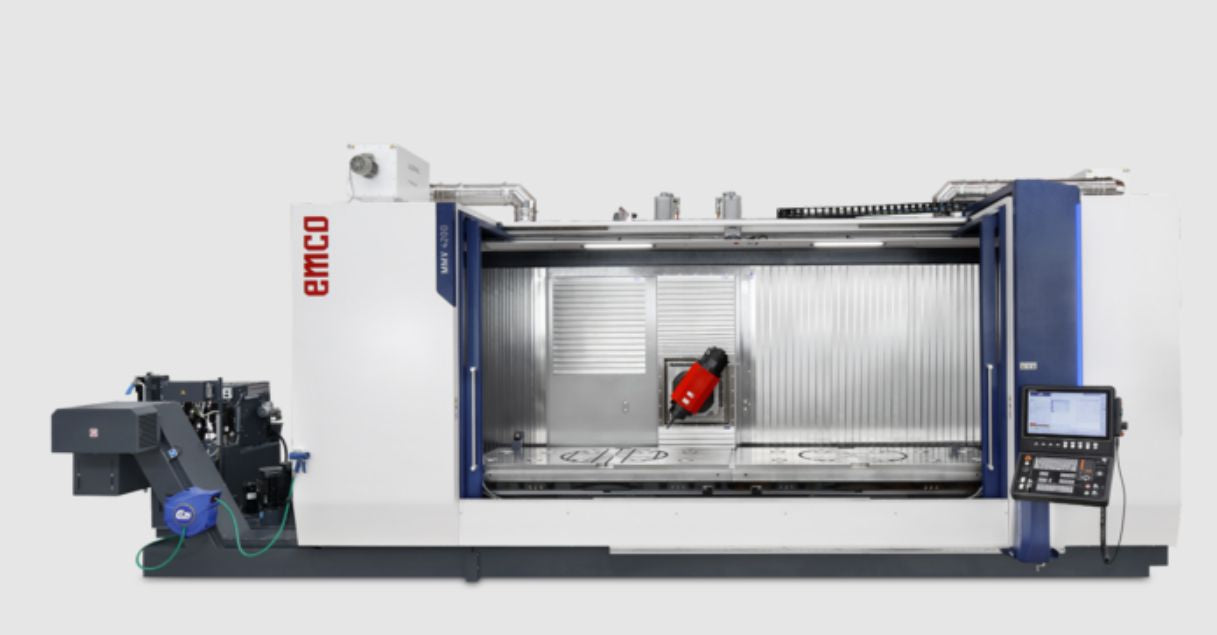

Az EMCO MMV 3200 nagy méretű és nehéz munkadarabok nagy pontosságú, 5-tengelyes megmunkálására tervezett mozgóoszlopos CNC megmunkálóközpont. A 3200 mm-es X-tengely, a ±120°-ban billenthető marófej és az integrált CNC körasztal összetett alkatrészek többoldalas, illetve szimultán 5-tengelyes megmunkálását teszi lehetővé.
A 46 kW teljesítményű, 170 nm maximális nyomatékú, folyadékhűtéses motororsó nagy forgácsolási teljesítményt biztosít. A görgős lineáris vezetékek, a mindhárom lineáris tengelyen alkalmazott mérőlécek és a merev gépszerkezet kiváló pontosságot, felületi minőséget és hosszú távon megbízható termelést eredményeznek.
A Siemens SINUMERIK ONE vezérlés és az integrált EMCONNECT kezelőfelület korszerű programozási, szimulációs, gépfelügyeleti és hálózati lehetőségeket kínál.
Nagy méretű és akár 5000 kg tömegű munkadarabok megmunkálása.
Komplex alkatrészek teljes, 5-tengelyes megmunkálása egyetlen befogásban.
Kevesebb átfogásból eredő pontatlanság és rövidebb gyártási idő.
Nagy teljesítményű, 46 kW-os motororsó nehézforgácsoláshoz.
Akár 50 m/perc gyorsjárati sebesség.
Közvetlen helyzetmérés az X-, Y- és Z-tengelyen.
Nyomatékmotoros B- és C-tengely nagy dinamikával.
2 000 kg terhelhetőségű, 900 mm átmérőjű CNC körasztal.
Stabil, rezgéscsillapító gépszerkezet.
40 férőhelyes automatikus szerszámtár.
SINUMERIK ONE vezérlés 22″-os multi-touch kezelőfelülettel.
Igény szerint ingaműködésre és nagyobb szerszámkapacitásra bővíthető.
5-tengelyes mozgóoszlopos gépkialakítás.
Rugalmas, moduláris felépítés.
Európai gyártás.
Stabil, szerkezetileg merevített, hegesztett acél gépágy.
55-ös méretű görgős lineáris vezetékek az X-tengelyen.
Görgős lineáris vezetékek az X-, Y- és Z-tengelyen.
X-tengely álló golyósorsóval és forgó golyósanyával.
Y-tengely direkt hajtású golyósorsóval.
Z-tengely két golyósorsóval és két motorral, master–slave szabályozással.
Lineáris mérőlécek az X-, Y- és Z-tengelyen.
Nyomatékmotoros, ±120°-ban billenthető B-tengely.
Nyomatékmotoros, integrált C-tengely.
50–15 000 ford./perc fordulatszámú motororsó.
Fix, 40 férőhelyes automatikus szerszámtár.
Siemens SINUMERIK ONE vezérlés.
Alapfelszereltségként integrált EMCONNECT digitális folyamatasszisztens.
Gépkialakítás:
Géptípus: mozgóoszlopos CNC megmunkálóközpont
Tengelyek száma: 5
Lineáris tengelyek: X / Y / Z
Forgótengelyek: B / C
Megmunkálási mód: 3-, 4- és szimultán 5-tengelyes megmunkálás
Gépágy kialakítása: merev, hegesztett acélszerkezet
Lineáris vezetékek: görgős lineáris vezetékek az X-, Y- és Z-tengelyen
Tengelyutak és munkatér:
X-tengely mozgástartománya: 3 200 mm
Y-tengely mozgástartománya: 1 000 mm
Z-tengely mozgástartománya: 950 mm
B-tengely billentési tartománya: ±120°
C-tengely forgási tartománya: 0–360°
Főorsóvég és asztal közötti távolság függőleges orsóhelyzetben: 0–950 mm
Főorsóvég és asztal közötti távolság vízszintes orsóhelyzetben: 250–1 200 mm
Pontosság:
Pozicionálási pontosság VDI 3441 szerint: 10 μm
Ismétlési pontosság VDI 3441 szerint: 6 μm
X-, Y- és Z-tengely mérőrendszere: lineáris mérőlécek
B- és C-tengely mérőrendszere: közvetlen jeladók
Fix gépasztal:
Asztal hossza: 3 500 mm
Asztal szélessége: 1 050 mm
Asztalmagasság a padlótól, szintezőelemekkel: 1 000 mm
T-hornyok mérete: 18 mm
T-hornyok száma: 7
T-hornyok osztástávolsága: 125 mm
Maximális asztalterhelés: 5 000 kg, egyenletesen elosztva
Integrált CNC körasztal:
Körasztal átmérője: 900 mm
C-tengely maximális fordulatszáma: 100 ford./perc
C-tengely forgási tartománya: 0–360°
T-hornyok mérete: 18 mm
T-hornyok száma: 7
T-hornyok osztástávolsága: 125 mm
Hajtás típusa: direkt nyomatékmotor
C-tengely rögzítőnyomatéka: 2 500 nm
Maximális körasztal-terhelés: 2 000 kg
Direkt hajtású főorsó:
Főorsó kialakítása: folyadékhűtéses motororsó
Főorsó fordulatszám-tartománya: 50–15 000 ford./perc
Maximális főorsó-teljesítmény: 46 kW, S6–40%
Főorsó nyomatéka folyamatos üzemben: 125 nm, S1
Főorsó maximális nyomatéka: 170 nm, S6–40%
Szerszámbefogó rendszer: ISO 40, DIN 69871 szerint
Opcionális szerszámbefogó rendszer: BT40
Behúzócsap: ISO 7388-B / DIN 69872, illetve BT40 kivitel szerint
Orsókúp tisztítása: automatikus levegőkifúvással szerszámcsere közben
Opcionális HSK-A63 főorsó:
Főorsó fordulatszám-tartománya: 50–18 000 ford./perc
Maximális főorsó-teljesítmény: 46 kW
Főorsó nyomatéka folyamatos üzemben: 125 nm, S1
Főorsó maximális nyomatéka: 170 nm, S6–40%
Szerszámbefogó rendszer: HSK-A63
Opcionális HSK-A100 főorsó:
Főorsó fordulatszám-tartománya: 50–10 000 ford./perc
Maximális főorsó-teljesítmény: 79 kW
Főorsó nyomatéka folyamatos üzemben: 200 nm, S1
Főorsó maximális nyomatéka: 270 nm, S6–40%
Szerszámbefogó rendszer: HSK-A100
Z-tengely mozgástartománya HSK-A100 orsóval: 920 mm
Fix automatikus szerszámtár:
Szerszámhelyek száma: 40
Szerszámváltó típusa: S-karos automatikus szerszámváltó
Szerszámkezelés: szabadhely-kódolású
Szerszámcsere ideje: 10 s
Maximális szerszámátmérő: 75 mm
Maximális szerszámátmérő üres szomszédos helyekkel: 125 mm
Maximális szerszámhossz: 380 mm
Maximális szerszámtömeg: 8 kg
Szerszámtár maximális összterhelése: 160 kg
Előtolóhajtások:
Gyorsjárati sebesség X / Y / Z tengelyen: 50 / 40 / 40 m/perc
B-tengely maximális fordulatszáma: 50 ford./perc
C-tengely maximális fordulatszáma: 100 ford./perc
Előtolóerő az X-tengelyen: 10 000 N
Előtolóerő az Y-tengelyen: 8 000 N
Előtolóerő a Z-tengelyen: 8 000 N
Gyorsulás X / Y / Z tengelyen: 3 / 4 / 4 m/s²
X-tengely hajtása: álló golyósorsó, forgó golyósanyával
Y-tengely hajtása: direkt hajtású golyósorsó
Z-tengely hajtása: két golyósorsó és két motor, master–slave szabályozással
Hűtőrendszer:
Hűtőfolyadék-tartály kapacitása: 700 liter
Külső hűtőfolyadék-ellátás: igen
Főorsón keresztüli hűtőfolyadék-ellátás: opció
Főorsón keresztüli hűtés nyomása: 25 bar az opcionális gyártási csomaggal
Nagyobb nyomású hűtőrendszerek: 40 / 60 / 80 bar, konfiguráció szerint
Pneumatikus rendszer:
Tápnyomás: 4 bar
Szükséges levegőmennyiség: 300 liter/perc
Előírt levegőminőség: 4-es tisztasági osztály, DIN ISO 8573-1 szerint
Kenőrendszer:
Lineáris vezetékek kenése: automatikus központi zsírkenés
Golyósorsók kenése: automatikus központi zsírkenés
Forgácskezelés:
Forgácskihordó: csuklópántos forgácskihordó
Forgácskihordás iránya: bal oldal
Jobb oldali forgácskihordás: opció
Munkatéri forgácsöblítés: igen
Kézi lemosópisztoly: igen
Kézi levegőpisztoly: igen
Elektromos adatok:
Tápfeszültség: 400 V, 3~ / PE
Megengedett feszültségingadozás: ±10%
Hálózati frekvencia: 50 / 60 Hz
Csatlakozási teljesítmény: 90 kVA
Maximális biztosíték: 130 A
Megengedett környezeti hőmérséklet: +5–+35 °C
Kapcsolószekrény hűtése: klímaberendezés
Méretek és tömeg:
Gépmagasság fix szerszámtárral: 3 458 mm
Gépmagasság mozgó szerszámtárral: 3 521 mm
Telepítési méret forgácskihordóval: 8 414 × 5 026 mm
Teljes géptömeg fix szerszámtárral: körülbelül 24 000 kg
Teljes géptömeg mozgó szerszámtárral: körülbelül 24 500 kg
Teljes géptömeg HSK-A100 kivitelben: körülbelül 25 500 kg
Zajszint:
Átlagos hangnyomásszint: 78 dB(A)
SIEMENS SINUMERIK ONE VEZÉRLÉS:
Vezérlés gyártója: Siemens
Vezérlés típusa: SINUMERIK ONE
Kezelőfelület: SINUMERIK Operate és EMCONNECT
Kijelző: 22″-os színes multi-touch kijelző
Ipari számítógép: integrált
Kezelőbillentyűzet: HMI gyorsbillentyűkkel
Kezelőpanel kialakítása: mozgatható, elfordítható és a munkatér felé állítható
Integrált PLC: SIMATIC S7-1500F
5-tengelyes megmunkálás támogatása: igen
Ethernet-hálózati kapcsolat: igen
OPC UA adatkapcsolat: opció
Digitális iker alkalmazások támogatása: opció
A SINUMERIK ONE nagy teljesítményű, többmagos rendszerarchitektúrára épülő CNC-vezérlés. Gyors adatfeldolgozása pontos kontúrkövetést, rövid mellékidőket és összetett, szimultán 5-tengelyes megmunkálást tesz lehetővé. Az integrált EMCONNECT kezelőfelület központi hozzáférést biztosít a gépadatokhoz, dokumentumokhoz, számítási segédletekhez és szervizfunkciókhoz.
A gépen elérhető szoftverfunkciók:
DIN/ISO programozás: igen
Szerszámkezelés: igen
Munkadarab-koordinátarendszerek kezelése: igen
Szimultán 5-tengelyes megmunkálás: igen
TRAORI 5-tengelyes transzformáció: a telepített licenccsomag szerint
CYCLE800 döntött sík megmunkálási ciklus: a telepített licenccsomag szerint
ShopMill műhelyprogramozás: licencfüggő
Grafikus megmunkálási szimuláció: licencfüggő
CYCLE832 High Speed Settings: licencfüggő
Advanced Surface: opció
Top Surface: opció
Top Speed Plus: opció
Protect MyMachine /3D ütközésfigyelés: opció
Create MyVirtual Machine: opció
Run MyVirtual Machine: opció
EMCONNECT digitális folyamatasszisztens:
EMCONNECT integráció: alapfelszereltség
Vezérlés és EMCONNECT közötti átváltás: egyérintéses
Teljes képernyős alkalmazásmegjelenítés: igen
Oldalsávos alkalmazásmegjelenítés: igen
Gépállapot-áttekintés: igen
Gépadatok megjelenítése: igen
Távoli asztali kapcsolat: igen
Webböngésző: igen
Integrált távoli támogatás: igen
Dokumentumkezelés: igen
Forgácsolásiadat-kalkulátor: igen
EMCO TechSheet: igen
Shopfloor Data alkalmazás: opció
GD&T alkalmazás: opció
File Import alkalmazás: opció
Thread Reference alkalmazás: opció
Tricalc alkalmazás: opció
ALAPFELSZERELTSÉG:
5-tengelyes mozgóoszlopos gépkialakítás.
Siemens SINUMERIK ONE CNC-vezérlés.
SINUMERIK Operate kezelőfelület.
EMCONNECT digitális folyamatasszisztens.
22″-os multi-touch kezelőpanel.
Mozgatható és elfordítható kezelőpanel.
50–15 000 ford./perc fordulatszámú, 46 kW-os motororsó.
ISO 40 szerszámbefogó rendszer.
Nyomatékmotoros B- és C-tengely.
900 mm átmérőjű integrált CNC körasztal.
Lineáris mérőlécek az X-, Y- és Z-tengelyen.
Közvetlen jeladók a B- és C-tengelyen.
Görgős lineáris vezetékek minden lineáris tengelyen.
40 férőhelyes fix automatikus szerszámtár.
S-karos automatikus szerszámváltó.
Automatikus központi zsírkenés.
Elektronikus kézikerék.
Többszínű jelzőlámpa.
Kapcsolószekrény-klímaberendezés.
Automatikus orsókúp-kifúvás szerszámcsere közben.
Kézi levegőpisztoly.
Kézi lemosópisztoly.
700 literes hűtőfolyadék-tartály.
Munkatéri forgácsöblítő rendszer.
Bal oldali csuklópántos forgácskihordó.
Szintezőtalpak.
OPCIONÁLIS:
Olajköd-leválasztó
HSK-A63 motororsó, 18 000 ford./perc maximális fordulatszámmal.
HSK-A100 motororsó, 10 000 ford./perc maximális fordulatszámmal és 270 nm maximális nyomatékkal.
BT40 szerszámbefogó rendszer.
60, 80, 100 vagy 120 férőhelyes bővített szerszámtár.
Az oszloppal együtt mozgó szerszámtár.
Külső torony rendszerű kiegészítő szerszámtár.
Munkatérosztó fal ingaműködéshez.
Második integrált CNC körasztal 5-tengelyes ingaműködéshez.
Szegnyereg hosszú munkadarabok megtámasztásához.
Rádiós munkadarab-mérő tapintó.
Automatikus szerszámbemérő rendszer.
Lézeres szerszámbemérő híd.
40 / 60 / 80 bar nyomású hűtőfolyadék-rendszer.
Szalagszűrős hűtőfolyadék-szűrő rendszer.
Automatikus munkatérajtók.
Hidraulikus munkadarab-befogó rendszer előkészítése.
Forgóátvezetés a CNC körasztalon keresztül.
Főorsó termikus kompenzációja.
Jobb oldali forgácskihordás.
OPC UA adatkapcsolat.
EMCONNECT Digital Services távfelügyeleti csomag.
Protect MyMachine /3D ütközésfigyelés.
Advanced Surface, Top Surface és Top Speed Plus szoftvercsomagok.
Create MyVirtual Machine és Run MyVirtual Machine digitális iker alkalmazások.
