Az EMCOMAT-17 D 5,3 kW-os hajtása, 640 Nm főorsónyomatéka, 3000 ford./perc fordulata és 3 tengelyes kijelzője pontos, nagy teljesítményű hagyományos esztergálást biztosít szerszámgyártáshoz.

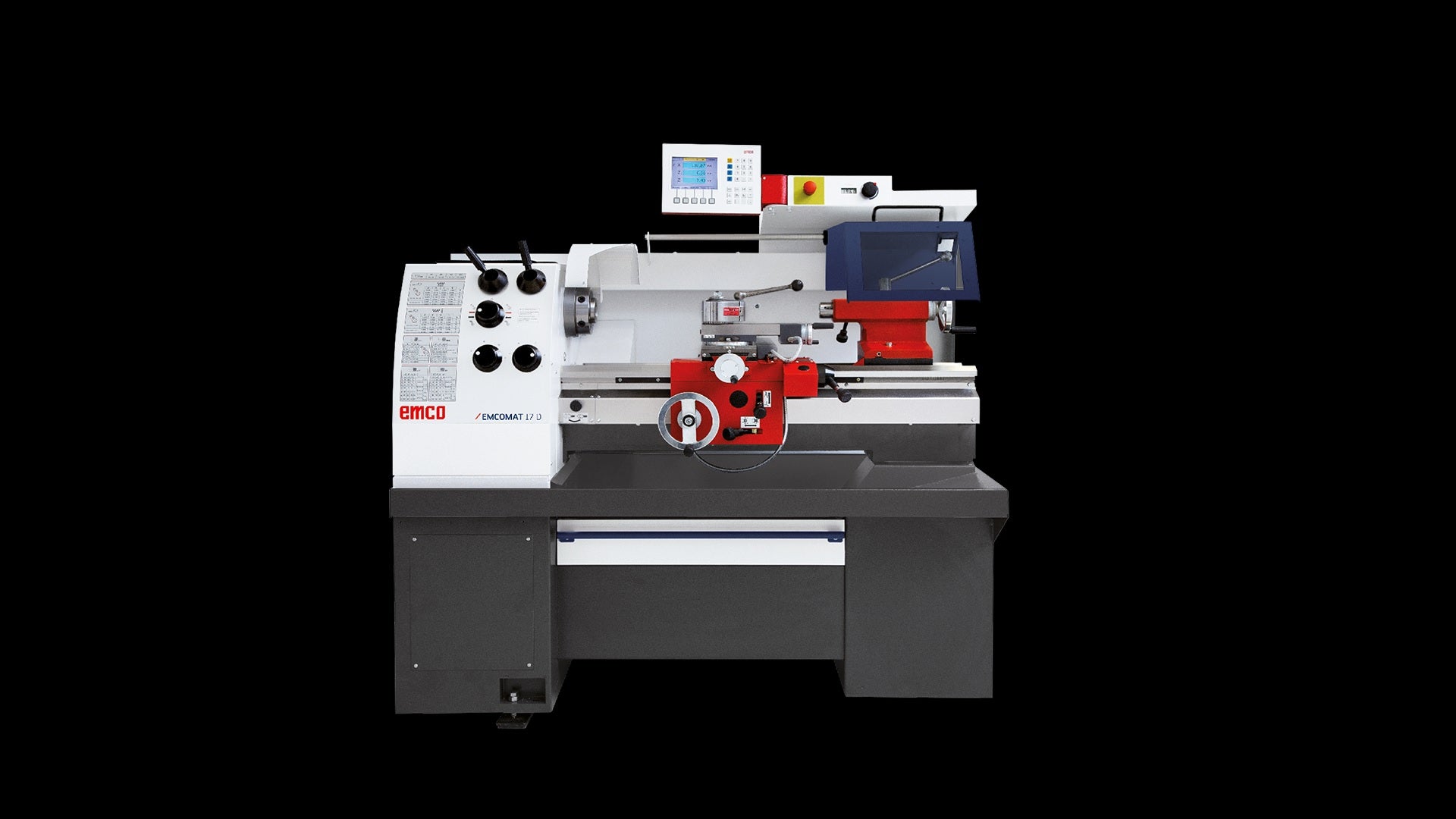

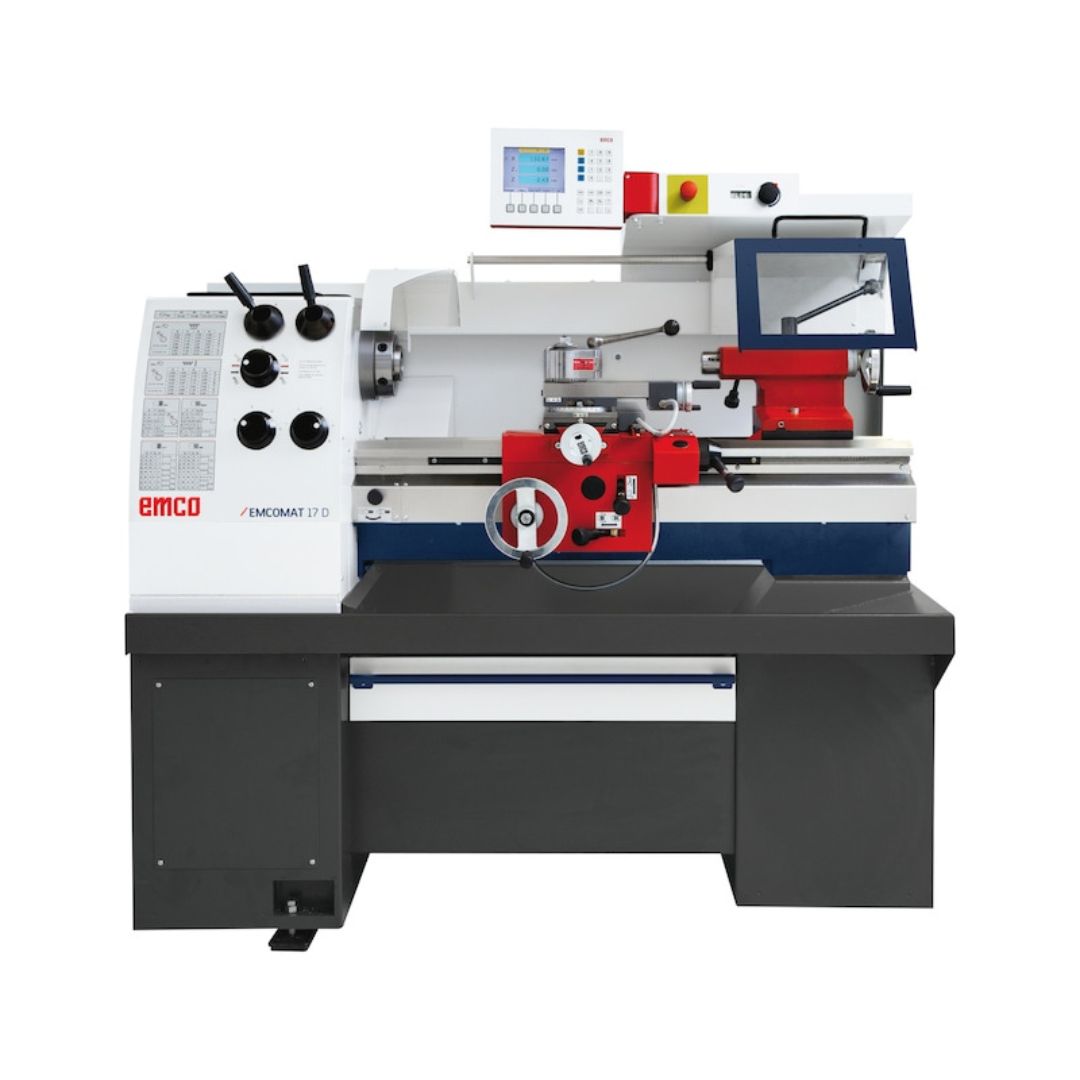

Az EMCO EMCOMAT-17 D ipari kivitelű, hagyományos univerzális esztergagép szerszámkészítői pontossággal és 700 mm csúcstávolsággal. Egyedi alkatrészek, prototípusok és kis sorozatok forgácsolható fém- és műanyag munkadarabjainak megmunkálására ajánlott. Alkalmazási területei közé tartozik a szerszámgyártás, a javítás és karbantartás, valamint az optikai, villamos, járműipari és laboratóriumi műhelymunka.
Az 5,3 kW teljesítményű, frekvenciaváltóval szabályozott hajtás, a 640 Nm maximális főorsónyomaték és a négy mechanikus fordulatszám-tartomány változatos esztergálási feladatokhoz biztosít megfelelő teljesítményt. A 3 tengelyes digitális helyzetkijelző gyorsítja a beállítást, csökkenti a méretvételi hibák kockázatát, és támogatja az ismétlődő alkatrészek pontos megmunkálását. Az elektromosan felügyelt védőburkolatok, az elektromechanikus főorsófék és a merev gépszerkezet biztonságos, üzembiztos termelést tesznek lehetővé.
Az átlósan bordázott, indukciósan edzett gépágy, az edzett és köszörült vezetőpályák, fogaskerekek és tengelyek nagy szerkezeti merevséget és tartós pontosságot biztosítanak. A CAMLOCK S5 főorsócsatlakozás, az 50 mm-es orsófurat, a 220 mm-es keresztszánmozgás és a fokozatmentes fordulatszám-szabályozás széles körű felhasználást tesz lehetővé. Az egyszerűbb hagyományos esztergákhoz képest a gép 3 tengelyes digitális kijelzőt, állandó vágósebesség funkciót, 20 hosszanti és 20 keresztirányú előtolást, valamint széles menetvágási tartományt kínál.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos univerzális esztergagép
Kivitel: talpazatos, 3 tengelyes digitális helyzetkijelzővel
Hosszúság: 1650 mm
Szélesség/mélység: 1060 mm
Magasság: 1635 mm
Főorsó tengelymagassága a padlószint felett: 1103 mm
Nettó tömeg: 755 kg
Munkatér:
Csúcstávolság: 700 mm
Csúcsmagasság: 170 mm
Ágy felett elforduló átmérő: 340 mm
Keresztszán felett elforduló átmérő: 190 mm
Felső szán és forgásközép távolsága: 34 mm
Ágyszélesség: 260 mm
Hosszirányú szán mozgástartománya: 600 mm
Keresztirányú szán mozgástartománya: 220 mm
Felső szán mozgástartománya: 110 mm
Síkszán hossza: 410 mm
Síkszán szélessége: 150 mm
Ágyszán vezetőhossza: 380 mm
Felső szán elfordítási tartománya: ±45°
Befogható esztergakés keresztmetszete: 20 × 20 mm
Főorsó:
Főorsóvég: CAMLOCK DIN 55029 S5
Orsófurat: 50 mm
Főorsó átmérője az első csapágynál: 70 mm
Főorsó belső kúpja: 1:22, DIN 7178
Maximális síktárcsaátmérő: 200 mm
Maximális tokmányátmérő: 200 mm
Főorsó fordulatszám-tartománya: 40-3000 ford./perc
Fordulatszám-szabályozás: fokozatmentes
Mechanikus fordulatszám-tartományok száma: 4
Fordulatszám-tartományok: 40-130 / 110-360 / 310-1070 / 870-3000 ford./perc
Maximális főorsónyomaték: 640 Nm
Főorsófék: elektromechanikus
Főorsó üzemi ciklusa: S1 üzem a névleges fordulatszám 70%-áig, e felett S6 üzem 40%-os bekapcsolási idővel
Meghajtás:
Motor típusa: háromfázisú motor integrált fékkel és frekvenciaváltós szabályozással
Névleges motorfordulatszám: 1410 ford./perc
Hajtásteljesítmény 40%-os bekapcsolási időnél: 5,3 kW
Előtolások:
Hosszanti előtolások száma: 20
Hosszanti előtolási tartomány: 0,045-0,787 mm/ford.
Keresztirányú előtolások száma: 20
Keresztirányú előtolási tartomány: 0,023-0,406 mm/ford.
Menetvágás:
Alapfelszereltségben vágható metrikus menetemelkedések száma: 20
Metrikus menetemelkedés-tartomány: 0,4-7,0 mm
Vezérorsó emelkedése: 6 mm
Váltókerék-készlettel vágható metrikus menetemelkedések száma: 28
Váltókerék-készlettel elérhető metrikus menetemelkedés: 0,4-7,0 mm
Whitworth menetek száma: 32
Whitworth menettartomány: 56-4 menet/coll
Modulmenetek száma: 28
Modulmenet-tartomány: m0,2-m3,5
Diametral Pitch menetek száma: 32
Diametral Pitch menettartomány: 112-8 menet/coll
Szegnyereg:
Főorsó hüvely átmérője: 50 mm
Főorsó hüvely belső kúpja: MK3
Főorsó hüvely löket: 120 mm
Szegnyereg oldalirányú állíthatósága: ±13 mm
Kézikerekek skálaosztása:
Z hosszirányú szán: 0,2 mm
X keresztirányú szán, átmérő-fogásvétel: Ø0,05 mm
Z0 felső szán: 0,025 mm
Szegnyereg: 0,1 mm
Megengedett munkadarabtömeg:
Megtámasztás nélkül: 50 kg
Szegnyereggel megtámasztva: 150 kg
Elektromos adatok:
Tápfeszültség: 3/PE~400 V
Megengedett feszültségingadozás: +5/-10%
Frekvencia: 50/60 Hz
Csatlakozási teljesítmény: 5,0 kVA
Főbiztosíték: 16 A, lomha
Üzemeltetési feltételek:
Környezeti hőmérséklet: 10-35 °C
Relatív páratartalom: 20-75%
Átlagos hangnyomásszint: 79 dB(A)
Szállítási adatok:
Szállítási méret: 1910 × 1270 × 1843 mm
Alapgép tömege raklappal: 820 kg
Alapgép tömege raklappal és dobozfelépítménnyel: 1050 kg
Vezérlés:
EMCO 3 tengelyes digitális helyzetkijelző
Az EMCOMAT-17 D hagyományos, nem CNC-vezérlésű esztergagép, amelyen a tengelyek pozicionálása kézi működtetéssel történik. A digitális helyzetkijelző folyamatosan megjeleníti a keresztirányú, a hosszirányú és a felső szán helyzetét. Az állandó vágósebesség funkció, a szerszám- és referenciapont-kezelés, valamint az átmérő- és sugárkijelzés gyorsabb beállítást és pontosabb mérettartást tesz lehetővé.
Műszaki adatok:
Helyzetkijelző típusa: EMCO 3 tengelyes digitális helyzetkijelző esztergáláshoz
Kijelző: 6,5" színes TFT
Felbontás: 640 × 480 pixel, VGA
Kijelzett tengelyek: X, Z és Z0
X-tengely legkisebb kijelzési értéke: 0,001 mm
Z0-tengely legkisebb kijelzési értéke: 0,005 mm
Z-tengely legkisebb kijelzési értéke: 0,01 mm
X-tengely helyzetérzékelése: üveg mérőléc
Z-tengely helyzetérzékelése: precíziós fogasléc és jeladó
Z0-tengely helyzetérzékelése: direkt hajtású forgójeladó
Kezelhető szerszámadatok száma: 999
Kezelhető referenciapontok száma: 999
Mértékegységek: metrikus és col
Kijelzési módok: sugár- és átmérőkijelzés, egyedi vagy összegzett Z és Z0 kijelzés
További funkciók: állandó vágósebesség, vonatkozási pont, referenciapont és maradékút-kijelzés
Kezelési nyelvek: német, angol, spanyol, olasz, holland, francia és cseh
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
EMCOMAT-17 D esztergagép gépalszerkezettel, válaszfallal és szegnyereggel
Komplett elektromos felszerelés és biztonsági csomag
Elektronikusan szabályozható főhajtás
EMCO 3 tengelyes digitális helyzetkijelző
Egykaros kereszt- és hosszelőtolás-kezelés
CAMLOCK DIN 55029 S5 főorsó
Szíjhajtás az előtoló hajtóműhöz
Elektromosan felügyelt tokmányvédő és kerékburkolat
Elektromechanikus főorsófék
Burkolattal ellátott vezér- és vonóorsó
Kivehető forgácstálca
Pontozócsúcs 1:22 kúppal, DIN 7178
MK3 pontozócsúcs
Hosszütköző
Egyszeres acéltartó
Három M16 × 60 rögzítőcsavar és három rögzítőanya
Főorsó-záródugó
Három tartalék nyírócsap
Szerszámkészlet imbuszkulcsokkal és villáskulcsokkal
Elektromos kapcsolószekrény kulcsa
Zsírzóprés
Tokmánykulcs
Üzemeltetési útmutató pótalkatrészlistával
Elektromos dokumentáció
Gyári vizsgálati protokoll
Opcionális:
Gép- és munkatér-kiegészítők:
Hűtőközeg-berendezés 12 l tartálytérfogattal és 48 l/perc szivattyúteljesítménnyel
Gépvilágítás
Lábfék
Eltolható forgácsvédő ajtó
Két gépfiók
Váltókerék-készlet a menetvágási tartomány bővítéséhez
Munkadarab-befogó eszközök:
Patronos gyorsbefogó tokmány vonócsővel
Hárompofás esztergatokmány Ø200
Négypofás esztergatokmány Ø200
Ékrudas DURO-T tokmány Ø200
Síktárcsa Ø200
Rögzítőtárcsa Ø290 aszimmetrikus munkadarabokhoz
Szegnyeregtartozékok:
MK3 forgócsúcs
Központfúró feltét forgócsúcshoz
Hárompofás fúrótokmány 3-16 mm befogási tartománnyal
MK3 behelyezhető csap fúrótokmányhoz
Bábok és ütközők:
Állóbáb cserélhető bronz- és görgős betétekkel Ø6-100 mm munkadarabokhoz
Mozgóbáb cserélhető bronz- és görgős betétekkel Ø6-100 mm munkadarabokhoz
Üregesorsó-ütköző
Négyállású revolverütköző
Mikrométer-ütköző
Szerszámbefogók és esztergaszerszámok:
B méretű gyorscserélő késtartófej
Standard késtartók 20 × 20 mm-es szerszámokhoz
Prizmakéstartó fúrórúdhoz
Leszúrókéstartó
MK2 szerszámtartó
Külső menetvágó késtartó
Hatszerszámos HSS esztergakéskészlet
Váltólapkás esztergaszerszám-csomag
Váltólapkás nagyoló-, oldalazó-, síkesztergáló-, menetvágó- és beszúrószerszámok
Telepítési és mérési tartozékok:
Szintező papucsok, három darab szükséges
Mérőóra finombeállítású tartóval, mágneses lábbal, 0,01 mm skálaosztással és 10 mm mérési tartománnyal
