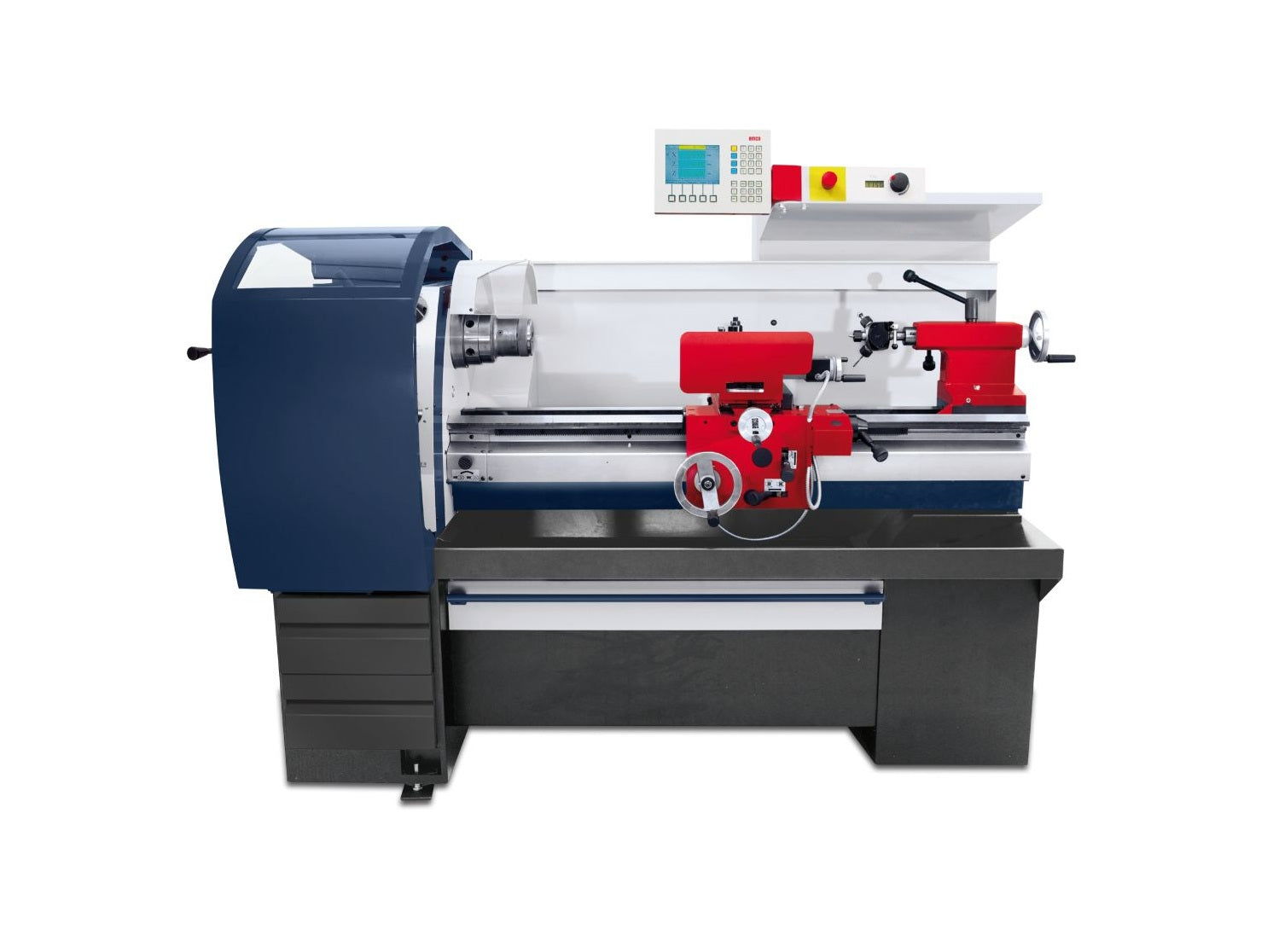

Az EMCO EMCOMAT-20 D nagy pontosságú, hagyományos egyetemes esztergagép 1000 mm csúcstávolsággal, 50 mm orsófurattal, fokozatmentes 40–3000 ford./perc tartománnyal és 3 tengelyes kijelzővel.
Az EMCO EMCOMAT-20 D hagyományos, vezér- és vonóorsós egyetemes csúcseszterga, szerszámkészítői pontossággal. Egyedi alkatrészek, pótalkatrészek, szerszámok, prototípusok és kis sorozatok megmunkálására ajánlott. Precíziós gépműhelyekben, javítóüzemekben, szerszám- és készülékgyártásban, járműipari műhelyekben, laboratóriumokban, valamint szakmai képzésben egyaránt jól használható.
Az 1000 mm-es csúcstávolság, a Ø400 mm-es ágy feletti elforduló átmérő és az 50 mm-es orsófurat sokoldalú munkadarab-kezelést tesz lehetővé. A háromtengelyes digitális pozíciókijelző pontosabb és áttekinthetőbb kézi beállítást biztosít, míg a fokozatmentesen szabályozható főorsó és a négy mechanikus tartomány a megmunkálási feladathoz igazítható fordulatszámot kínál. A merev gépágy, a 640 nm főorsónyomaték és az átfogó biztonsági kialakítás tartós ipari használatra alkalmassá teszi a gépet.
Az átlósan bordázott, indukciósan edzett és köszörült vezetőpályákkal kialakított öntöttvas gépágy nagy merevséget és pontos szánvezetést biztosít. A merev főorsó kúpgörgős csapágyazást, az orsóház edzett és köszörült fogaskerekeket, valamint olajfürdős kenést kapott. A frekvenciaváltós hajtást négyfokozatú mechanikus hajtómű egészíti ki, így a motor kedvező hatásfokkal használható a teljes fordulatszám-tartományban. A hosszú keresztszán, a központi szánkenés, a túlterhelés elleni tengelykapcsoló és az oldalirányban állítható szegnyereg az egyszerűbb hagyományos esztergáknál rugalmasabb és biztonságosabb munkavégzést támogat.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos egyetemes csúcseszterga
Kivitel: vezér- és vonóorsós, gépállványos kivitel
Pontossági osztály: szerszámkészítői pontosság a DIN 8605 szerint
Rendeltetésszerűen megmunkálható anyagok: forgácsolható fémek és műanyagok
CE-megfelelőség: igen
Munkatartomány:
Csúcstávolság: 1000 mm
Csúcsmagasság: 200 mm
Ágy felett elforduló átmérő: Ø400 mm
Keresztszán felett elforduló átmérő: Ø250 mm
Ágyszélesség: 260 mm
Hosszszán elmozdulása: 900 mm
Keresztszán elmozdulása: 220 mm
Felső szán elmozdulása: 110 mm
Keresztszán hossza: 410 mm
Keresztszán szélessége: 150 mm
Ágyszán vezetési hossza: 380 mm
Esztergakés megengedett keresztmetszete: 20 × 20 mm
Felső szán és forgásközép távolsága: 40 mm
Felső szán elfordítási tartománya: ±45°
Főorsó:
Orsóvég: DIN 55029, Camlock S5
Orsófurat: Ø50 mm
Főorsó belső kúpja: 1:22 a DIN 7178 szerint
Főorsó átmérője az első csapágynál: Ø70 mm
Maximális tokmányátmérő: Ø200 mm
Maximális síktárcsaátmérő: Ø260 mm
Főorsó-fordulatszám: 40–3000 ford./perc
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Mechanikus hajtóműfokozatok száma: 4
Maximális főorsónyomaték: 640 nm
Hajtás:
Főmotor: háromfázisú motor fékkel és frekvenciaváltós szabályozással
Motorteljesítmény 40%-os bekapcsolási időnél: 5,3 kW
Orsóhajtás: háromtengelyes fogaskerekes hajtómű, edzett és köszörült fogaskerekekkel
Orsóház kenése: olajfürdős
Előtolások:
Hosszelőtolások száma alapfelszereltségben: 20
Hosszelőtolási tartomány: 0,045–0,787 mm/ford.
Keresztelőtolások száma alapfelszereltségben: 20
Keresztelőtolási tartomány: 0,023–0,406 mm/ford.
Szánkenés: központi kézi kenés
Előtoláshajtás túlterhelés-védelme: integrált csúszó tengelykapcsoló
Menetvágási tartomány:
Metrikus menetek száma alapfelszereltségben: 20
Metrikus menetemelkedés alapfelszereltségben: 0,4–7,0 mm
Vezérorsó emelkedése: 6 mm
Metrikus menetek száma opcionális cserekerékkészlettel: 28
Metrikus menetemelkedés opcionális cserekerékkészlettel: 0,4–7,0 mm
Whitworth-menetek opcionális cserekerékkészlettel: 32, 4–56 menet/coll
Modulmenetek opcionális cserekerékkészlettel: 28, 0,2–3,5 modul
Diametral Pitch menetek opcionális cserekerékkészlettel: 32, 8–112 DP
Szegnyereg:
Szegnyereghüvely átmérője: Ø50 mm
Szegnyereghüvely belső kúpja: MK3
Szegnyereghüvely löket: 120 mm
Szegnyereg oldalirányú állíthatósága: ±13 mm
Kézikerekek skálaosztása:
Z-tengely, hosszszán: 0,2 mm
X-tengely, keresztszán átmérőirányú állítása: Ø0,05 mm
Z0-tengely, felső szán: 0,025 mm
Szegnyereghüvely: 0,1 mm
Megengedett munkadarabtömeg:
Megtámasztás nélkül: 50 kg
Szegnyereggel megtámasztva: 150 kg
Elektromos adatok:
Tápfeszültség: 400 V, 3 fázis
Megengedett feszültségingadozás: +5/-10%
Hálózati frekvencia: 50/60 Hz
Csatlakozási teljesítmény: 5,0 kVA
Főbiztosító: 16 A
Vezérlőfeszültség: 24 V
Főmotor és kapcsolószekrény védettsége: IP54
Üzemeltetési feltételek:
Megengedett környezeti hőmérséklet: 10–35 °C
Megengedett relatív páratartalom: 20–75%
Méretek és tömeg:
Hosszúság: 1950 mm
Szélesség: 1060 mm
Magasság: 1635 mm
Főorsótengely magassága a padlószint felett: 1103 mm
Nettó tömeg: 865 kg
Zajkibocsátás:
Hangnyomásszint: 78 dB(A)
Vezérlés:
EMCO 3 tengelyes digitális pozíciókijelző
Az EMCOMAT-20 D hagyományos, nem CNC-vezérlésű esztergagép. Az integrált EMCO pozíciókijelző az X, Z és Z0 tengely pillanatnyi helyzetét folyamatosan megjeleníti, így támogatja a pontos kézi beállítást és a méretre munkálást. A keresztszán helyzetét üvegléc, a hosszszánét precíziós mérő-fogasléc és forgó jeladó, a felső szánét pedig az állítóorsóról közvetlenül hajtott jeladó érzékeli.
Műszaki adatok:
Kijelző típusa: EMCO 3 tengelyes digitális pozíciókijelző
Kijelzett tengelyek: X, Z és Z0
Kijelző: 6,5 colos színes TFT
Kijelző felbontása: 640 × 480 pixel, VGA
Mértékegységek: mm és coll
X-tengely legkisebb kijelzett egysége: 0,001 mm
Z0-tengely legkisebb kijelzett egysége: 0,005 mm
Z-tengely legkisebb kijelzett egysége: 0,01 mm
Kezelhető szerszámok száma: 999
Kezelhető vonatkoztatási pontok száma: 999
Kezelőfelület nyelvei: német, angol, spanyol, francia, olasz, holland és cseh
A gépen elérhető szoftverfunkciók:
Állandó vágósebesség kezelése
X, Z és Z0 tengely állandó pozíciókijelzése
Referencia- és kiindulópont kezelése
Hátralévő út kijelzése
Metrikus/coll mértékegység-váltás
Sugár-/átmérőkijelzés
Z és Z0 értékének különálló vagy összegzett kijelzése
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Gépállvány beépített forgácstálcával és fröccsenésvédő hátfallal
Szegnyereg
Komplett elektromos felszerelés
Elektronikusan szabályozható főhajtás
Integrált, 3 tengelyes digitális pozíciókijelző
Digitális főorsó-fordulatszám-kijelzés
Biztonsági csomag
Tokmányvédő elektromos végálláskapcsolóval
Orsó- és hajtóműburkolat
Vezér- és vonóorsó burkolata
Vészleállító nyomógomb
Hosszesztergálási ütköző
Esztergacsúcs 1:22, DIN 7178
Esztergacsúcs MK3
Egyszerű késtartó szorítókarmokkal
Főorsó-záródugó
Géprögzítő csavarok és anyák
Három darab nyírócsap
SW5, SW6 és SW8 imbuszkulcs
A13 × 17 csavarkulcs
SW19 és SW22 villáskulcs
Kapcsolószekrény kulcsa
Zsírzóprés
Tokmánykulcs
Kezelési útmutató és alkatrészjegyzék
Elektromos dokumentáció
Gyári vizsgálati jegyzőkönyv
Standard csomagolás
Opcionális:
Tokmányok és befogóeszközök:
RÖHM precíziós 3 pofás esztergatokmány, Ø200 mm, kemény pofákkal
RÖHM precíziós 3 pofás esztergatokmány, Ø200 mm, alap- és megfordítható felső pofákkal
RÖHM precíziós 4 pofás esztergatokmány, Ø200 mm
RÖHM DURO-T 3 pofás rúdbefogó tokmány, Ø200 mm
BISON precíziós 3 pofás esztergatokmány, Ø200 mm, kemény pofákkal
BISON precíziós 3 pofás esztergatokmány, Ø200 mm, alap- és megfordítható felső pofákkal
BISON precíziós 4 pofás esztergatokmány, Ø200 mm
BISON 3 pofás rúdbefogó tokmány, Ø200 mm
Puha és kemény pofakészletek a megfelelő tokmányokhoz
BISON négypofás síktárcsa, Ø200 mm
BISON nagy pontosságú négypofás síktárcsa, Ø250 mm
Felfogótárcsa aszimmetrikus munkadarabokhoz, Ø280 mm
Gyorsműködtetésű patronbefogó kézikarral és végállás-felügyelettel, 173E patronokhoz, Ø2–42 mm, csak gyári beépítéssel
Utólag felszerelhető gyorsműködtetésű patronbefogó kézikarral, 173E patronokhoz, Ø2–42 mm
173E patronkészlet, Ø2–42 mm
FN 173E patronbefogó, Ø3–42 mm
Munkadarab-megtámasztás és ütközők:
Állóbáb cserélhető bronz- és görgős betétekkel, Ø6–100 mm munkadarabhoz
Mozgóbáb cserélhető bronz- és görgős betétekkel, Ø6–100 mm munkadarabhoz
Üregesorsó-ütköző kulccsal
Üregesorsó-ütköző a gyorsműködtetésű patronbefogóhoz
Négyhelyzetű revolverütköző hosszesztergáláshoz
Mikrométeres ütköző
Szegnyereg-kiegészítők:
Forgócsúcs MK3
Központfúró feltét forgócsúcshoz
Gyorsbefogó fúrótokmány, 3–16 mm, B18
MK3/B18 kúpos befogószár
Gépkiegészítők:
LED géplámpa, 24 V, 3 W
Integrált hűtőfolyadék-rendszer 12 literes tartállyal és 30 l/perc szállítási teljesítménnyel
Lábműködtetésű főorsó-stop, lábfék
Szerszámtároló fiók
Eltolható forgácsvédő ajtó az EMCOMAT-20 D géphez
Szintezőelemek
Egyedi színkivitel, csak gyári rendeléskor
Hajtóműolaj, Mobil DTE 25, 1 liter
Menetvágási és főorsó-kiegészítők:
Cserekerékkészlet a metrikus, Whitworth-, modul- és Diametral Pitch menetválaszték bővítéséhez
Átalakítóhüvely a főorsó belső kúpjához, MK4
Mérőeszközök:
Mérőóra mágneses, prizmás talppal, 0,01 mm osztással és 10 mm mérési tartománnyal
Vizsgálótüske a főorsóhoz
Vizsgálótüske a szegnyereghez, MK3
Szerszámbefogók:
B méretű gyorsváltó késtartókészlet standard és prizmatikus késtartókkal
B méretű gyorsváltó késtartó
Standard késtartó 20 × 20 mm-es szerszámokhoz
Prizmatikus késtartó furatkésekhez
Leszúrókéstartó és tartalék leszúrópenge
Perselytartó és MK3 kúpos persely
Karos készülék külső menetvágáshoz
PARAT RD1 négyhelyzetű revolver-késtartó készlet EMCOMAT-20 D szerelőkészlettel
Standard, furatkés- és prizmatikus váltótartók a PARAT RD1 rendszerhez
Forgácsolószerszámok:
Ötdarabos Ceratizit késtartókészlet keményfém lapkákkal
Nagyoló-, hossz-, sík-, furat- és leszúrókéstartók
60°-os külsőmenet-kés
Csere keményfém lapkák
Szállítási csomagolás:
Klímacsomagolás raklappal, páramentesítővel és alumíniumborítással
Fa szállítóláda kiegészítő védelemhez
