22 kW-os PM VSD hajtása, 16 baros nyomása és 2 m³/perc légszállítása stabil, száraz sűrített levegőt biztosít a 12 kW feletti lézervágók nagy terhelésű, folyamatos és üzembiztos működéséhez.

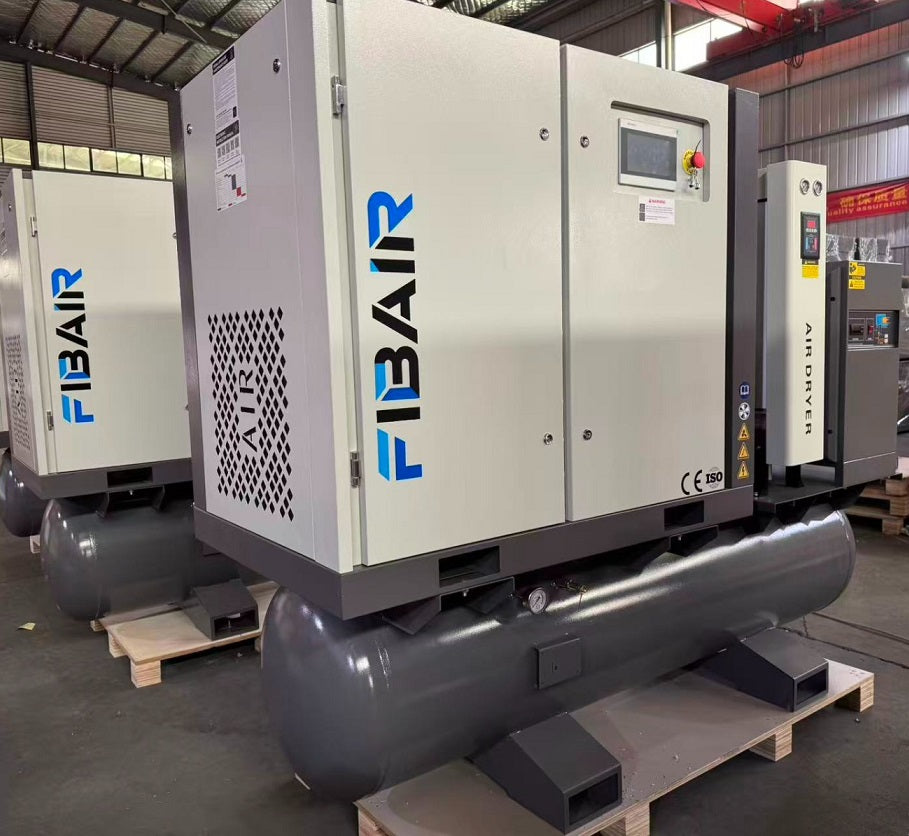

A FIBAIR Super-30PV/16 nagy teljesítményű lézervágó gépek sűrítettlevegő-ellátására kialakított, kompakt, 5 az 1-ben rendszer. Egyetlen berendezésben egyesíti a csavarkompresszort, a légtartályt, a hűtveszárítót, az ötfokozatú precíziós szűrőrendszert és a moduláris adszorpciós szárítót.
A rendszer 1,6 MPa, azaz 16 bar üzemi nyomáson 2,0 m³/perc levegőszállítást biztosít. A száraz és többlépcsősen szűrt sűrített levegő alkalmas a 12 kW feletti lézervágó gépek nagyobb levegőigényének kiszolgálására.
Az állandó mágneses, frekvenciaváltós PM VSD hajtás a pillanatnyi levegőigényhez igazítja a motor fordulatszámát. Ez mérsékli az üresjárati veszteségeket és a gyártói katalógus szerint változó levegőigény mellett akár 30%-os energiamegtakarítást is lehetővé tehet.
A direkt hajtás csökkenti az áttételi veszteségeket és az elhasználódó hajtáselemek számát. A frekvenciaváltós lágyindítás mérsékli az indítási áramcsúcsot, valamint a motor és a csavaregység mechanikai terhelését.
Az integrált felépítés kisebb telepítési helyet, kevesebb külső csőcsatlakozást és egyszerűbb üzembe helyezést eredményez. A légtartály kiegyenlíti a fogyasztási ingadozásokat, stabilizálja a hálózati nyomást és megfelelő levegőtartalékot biztosít.
A kompresszor 2,0 m³/perc levegőszállításához 2,4 m³/perc kapacitású hűtveszárító és 2,5 m³/perc kapacitású moduláris adszorpciós szárító kapcsolódik. A levegőkezelő egységek kapacitása így meghaladja a kompresszor névleges légszállítását.
A hűtveszárító 2–10 °C-os harmatpontot, a moduláris adszorpciós szárító pedig -40 °C-os harmatpontot biztosít. A C–T–A–X–F fokozatokból álló szűrőrendszer eltávolítja a szilárd részecskéket, a vizet, az olajaeroszolt és az adszorpciós szárítás után keletkező finom port.
Az X osztályú olajleválasztó szűrőnél a gyártó 0,001 ppm maradék olajtartalmat ad meg, míg az F osztályú végszűrő szűrési finomsága 0,01 µm. Ez hozzájárul a lézervágó gép optikai és pneumatikus elemeinek védelméhez, valamint az egyenletes vágási minőség fenntartásához.
Műszaki és technikai adatok:
Általános adatok:
Modell: Super-30PV/16
Kivitel: 5 az 1-ben integrált csavarkompresszor-rendszer
Kompresszortípus: PM VSD, állandó mágneses, frekvenciaváltós
Közeg: levegő
Ajánlott alkalmazás: 12 kW feletti lézervágó gépek sűrítettlevegő-ellátása
Kompresszor:
Felépítés: egyfokozatú csavarkompresszor
Üzemi nyomás: 1,6 MPa / 16 bar
Levegőszállítás: 2,0 m³/perc
Kompresszor-kimeneti olajtartalom: <3 ppm
Hűtési mód: léghűtés
Kilépő levegő hőmérséklete: környezeti hőmérséklet +20 °C
Hajtás: direkt hajtású
Indítás: frekvenciaváltós lágyindítás
Sűrítettlevegő-csatlakozás: DN20
Motor és elektromos adatok:
Motorteljesítmény: 22 kW / 30 HP
Motor fordulatszáma: 3000 ford./perc
Kompresszor tápellátása: 400 V / 50 Hz / 3 fázis
Motor védettsége: IP55
Szigetelési osztály: F
Légtartály:
Térfogat: 500 liter
Hűtveszárító:
Feldolgozási kapacitás: 2,4 m³/perc
Harmatpont: 2–10 °C
Maximális belépő levegő-hőmérséklet: ≤65 °C
Üzemi nyomás: 16 bar
Tápellátás: 220 V / 50 Hz / 1 fázis
Moduláris adszorpciós szárító:
Feldolgozási kapacitás: 2,5 m³/perc
Harmatpont: -40 °C
Maximális belépő levegő-hőmérséklet: ≤40 °C
Üzemi nyomás: 16 bar
Tápellátás: 220 V / 50 Hz / 1 fázis
Ötfokozatú precíziós szűrőrendszer:
C osztályú polimerszűrő: 3 µm szűrési finomság, 3 ppm olajtartalom
T osztályú koaleszcens szűrő: 1 µm szűrési finomság, 0,1 ppm olajtartalom
A osztályú koaleszcens szűrő: 0,01 µm szűrési finomság, 0,01 ppm olajtartalom
X osztályú olajleválasztó szűrő: 0,01 µm szűrési finomság, 0,001 ppm olajtartalom
F osztályú porszűrő: 0,01 µm szűrési finomság
Méretek és tömeg:
Hosszúság: 2300 mm
Szélesség: 850 mm
Magasság: 1830 mm
Tömeg: 620 kg
Vezérlő:
A kompresszor intelligens, PLC-alapú vezérlőrendszere a beállított nyomás és a pillanatnyi sűrítettlevegő-igény alapján automatikusan szabályozza a PM VSD motor fordulatszámát. A kijelzős kezelőpanelen ellenőrizhető a berendezés működési állapota, a nyomás, a hőmérséklet és a fontosabb üzemi paraméterek.
A frekvenciaváltós vezérlés lágyindítást, automatikus terhelésszabályozást és egyenletes nyomástartást biztosít. A gyártói katalógus 14 védelmi funkciót említ, többek között túlterhelés-, rövidzárlat-, fázissorrend-, alacsony hőmérséklet- és túlfeszültség-védelmet.
A kezelőrendszer többek között angol, német, lengyel, spanyol, francia, portugál, orosz, török és kínai nyelven érhető el.
Alapfelszereltség:
22 kW-os PM VSD csavarkompresszor
Állandó mágneses villanymotor
Direkt hajtás
Frekvenciaváltós lágyindítás
500 literes légtartály
2,4 m³/perc kapacitású hűtveszárító
2,5 m³/perc kapacitású moduláris adszorpciós szárító
C osztályú polimerszűrő
T osztályú koaleszcens szűrő
A osztályú koaleszcens szűrő
X osztályú olajleválasztó szűrő
F osztályú porszűrő
Intelligens PLC-alapú vezérlés
Kijelzős kezelőpanel
Automatikus terhelés- és fordulatszám-szabályozás
Léghűtés
DN20 sűrítettlevegő-csatlakozás
