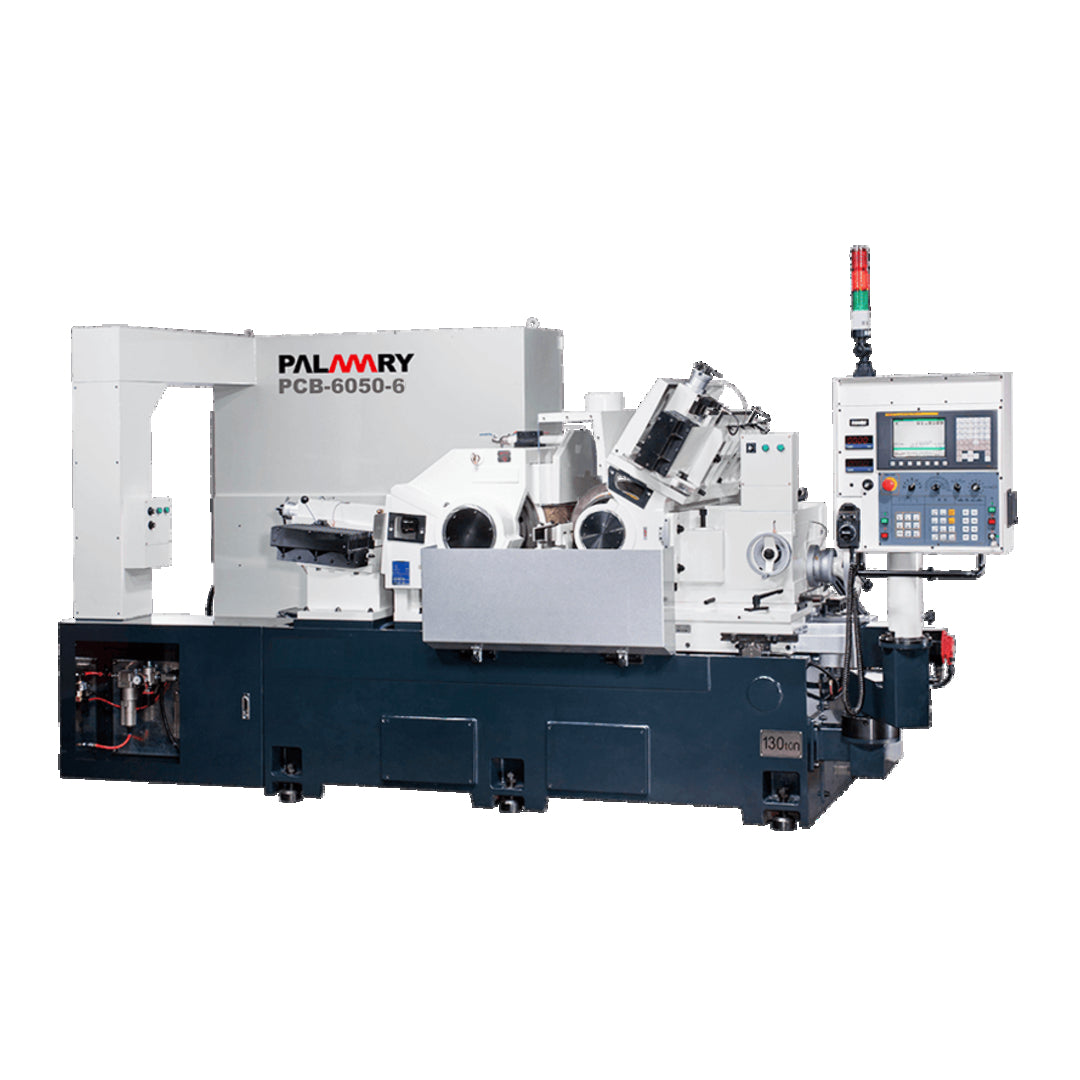

A PALMARY PCB-6050-6 hat CNC-tengelyes, csúcs nélküli köszörűgép Ø1–Ø150 mm-es munkadarabokhoz, Ø610 × 510 mm-es köszörűkoronggal, kétoldalt csapágyazott köszörűorsóval és FANUC vezérléssel.
A PCB-6050-6 forgásszimmetrikus munkadarabok külső felületének csúcs nélküli köszörülésére szolgáló, hat tengelyes CNC-gép. Az Ø1–150 mm-es köszörülési tartomány és az 510 mm széles korong elsősorban olyan üzemek számára teszi alkalmassá, amelyek ismétlődő feladatokhoz, nagyobb sorozatokhoz keresnek gépet. A gyári felszereltség beszúró és átmenő köszörüléshez való munkadarab-támaszt is tartalmaz.
A széles korong és a CNC-vel vezérelt tengelyek a sorozatgyártási feladatokat támogatják. A köszörű- és a szabályozókorong orsójának kétoldali megtámasztása egyenletesebb terhelést biztosít; a PALMARY ezt a kúposra köszörült munkadarabok kockázatának csökkentésével kapcsolja össze. Az automatikus szánkenés és a köszörűorsó olajködös kenése a gép üzemszerű működését segíti.
A gép V alakú és sík csúszófelületet alkalmazó előtoló szánnal készül; a kézzel hántolt felületek a finom állító mozgások pontosságát szolgálják. A szabályozókorong állítható csigatengelyes hajtása a hajtás holtjátékának csökkentésére szolgál. A korábbi PALMARY-prospektus a PCB-6050/6060 kivitelhez felnyitható köszörűkorong-burkolatot és külön méretezett beépítési rajzot is bemutat. A hat tengelyes ábra az X, Y, Z, A, B és C jelölést használja.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: CNC csúcs nélküli köszörűgép
Kivitel: hat tengelyes PCB-6050-6
Szabványos köszörülési átmérőtartomány: Ø1–150 mm
Méret (hosszúság × szélesség × magasság): 3770 × 2720 × 2045 mm
Géptömeg: 13000 kg
Köszörűkorong:
Köszörűkorong mérete, külső átmérő × szélesség × furat: Ø610 × 510 × Ø355,6 mm
Köszörűkorong kerületi sebessége: 40 m/s
Növelt korongsebesség: 45 m/s, opcionális
Köszörűkorong motorjának teljesítménye: 37 kW
Alapfelszereltségű korongszabályozó: egypontos szabályozóberendezés
Köszörűorsó kenése: olajködös
Szabályozókorong:
Szabályozókorong mérete, külső átmérő × szélesség × furat: Ø405 × 510 × Ø254 mm
Szabályozókorong fordulatszáma: 10–200 ford./perc, változtatható
Szabályozókorong motorja: 5 kW-os szervomotor
Szabályozókorong dőlésszöge: ±5°
Szabályozókorong elfordítási szöge: ±2°
Szabályozókorong-szabályozó berendezés elfordítási szöge: ±5°
Szabályozókorong-szabályozó berendezés eltolása: 0–20 mm
Szabályozóorsó kenése: zsírzás
Tengelymozgások:
X-tengely elmozdulása: 150 mm
Y-tengely elmozdulása: 660 mm
Z-tengely elmozdulása: 80 mm
A-tengely elmozdulása: 50 mm
B-tengely elmozdulása: 660 mm
C-tengely elmozdulása: 120 mm
Hűtés és kenés:
Hűtőfolyadék-szivattyú teljesítménye: 0,75 kW
Hűtőfolyadék-tartály térfogata: 140 l
Szánkenés: automatikus
Szánkenő rendszer tartályának térfogata: 4 l
Vezérlés:
FANUC CNC vezérlés:
A PCB-6050-6 FANUC CNC vezérlése a hat tengely programozott mozgatását szolgálja. A PALMARY a PCB-6050 gépcsaládot egytől hat tengelyig kínálja; a gyári prospektus hat tengelyes ábrája az X, Y, Z, A, B és C jelölést használja. A programozott mozgások ismételt végrehajtása az azonos köszörülési feladatok beállítását és sorozatban történő elvégzését segíti. A szabályozókorongot 5 kW-os szervomotor hajtja, fordulatszáma 10–200 ford./perc között változtatható.
Műszaki adatok:
Vezérlő: FANUC
Vezérlés kivitele: CNC
Vezérelt tengelyek száma: 6
Tengelyjelölések: X, Y, Z, A, B, C
Szabályozókorong hajtása: 5 kW-os szervomotor
Szabályozókorong fordulatszáma: 10–200 ford./perc, változtatható
Alapfelszereltség:
FANUC CNC vezérlő
Köszörűkorong
Szabályozókorong
Köszörűorsóval egy darabból kialakított korongkarima
Szabályozóorsóval egy darabból kialakított korongkarima
Beszúró köszörüléshez való munkadarab-támasz keményfém támasztóéllel
Átmenő köszörüléshez való munkadarab-támasz keményfém támasztóéllel
Rezgésmérő a köszörűkorong kézi kiegyensúlyozásához
2 db gyémánt szerszám
Villamos rendszer
Orsókenő rendszer
Hűtőfolyadék-rendszer
Munkalámpa
Szerszámok, szintezőtalpak és szerszámláda
Opcionális:
Korongszabályozás és korongcsere:
Gyémántgörgős korongszabályozó berendezés
Gyémántgörgő
Köszörűkorong-cserélő berendezés
Gémes emelő a köszörűkorong cseréjéhez
45 m/s-os köszörűkorong-kerületi sebességű kivitel
Automatizálás és helyzetmérés:
Automatikus be- és kirakó rendszer
Lineáris mérőléc
Hűtőfolyadék-kezelés és környezeti kiegészítők:
Mágneses hűtőfolyadék-leválasztó
Papírszűrő
Hidrociklonos hűtőfolyadék-leválasztó
Olajköd-leválasztó
Vízvisszahűtő berendezés
