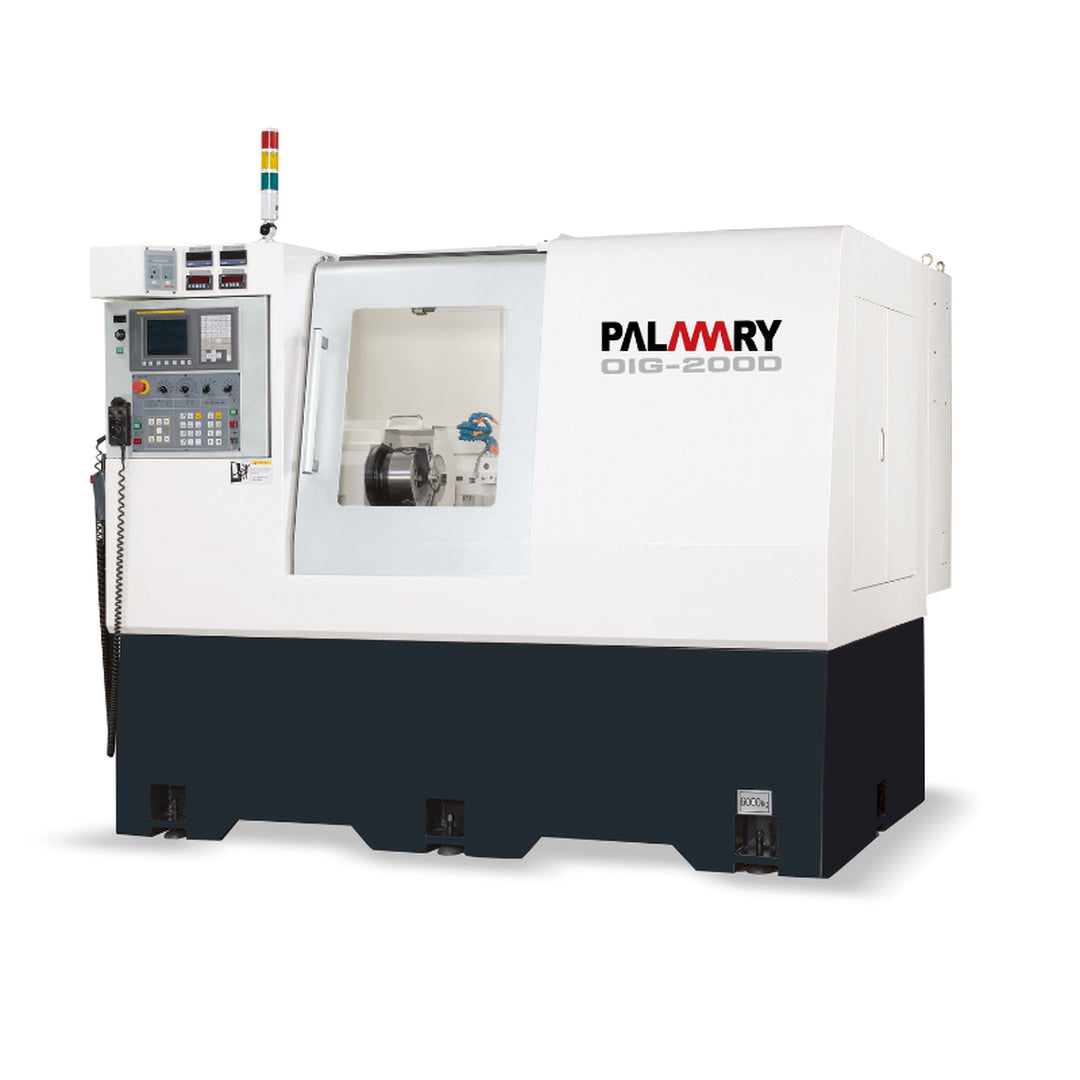

A PALMARY OIG-200D háromtengelyes CNC belső köszörűgép két különböző belső köszörűorsóval. Maximum Ø150 mm-es belső átmérőt és 200 mm hosszú munkadarabot munkál meg akár egyetlen befogásban.
A PALMARY OIG-200D háromtengelyes CNC belső köszörűgép precíziós alkatrészek furatainak, homlokfelületeinek és megfelelő szerszámozással külső felületeinek megmunkálására készült. Két belső köszörűorsója lehetővé teszi különböző köszörülési feladatok elvégzését egyetlen munkadarab-befogással. Elsősorban olyan gyártási feladatokhoz ajánlott, ahol fontos a megmunkált felületek egymáshoz viszonyított pontos helyzete.
A több műveletet egy befogásban végző kialakítás csökkentheti az átfogások számát és az ezekkel járó beállítási időt. A három CNC-vezérelt tengely, a görgős lineáris vezetékek és az X-tengely alapfelszereltségű lineáris mérőrendszere támogatja a pontos, ismételhető megmunkálást. A teljesen zárt burkolat és az opcionálisan rendelhető automatikus be- és kirakás az üzemi használatot segíti.
A gép szerkezeti elemei minőségi öntöttvasból készülnek; a feltöltött gyári prospektus a gépágy hőkezelését és precíziós megmunkálását is kiemeli. A két belső köszörűorsóval belső furat, homlokfelület és megfelelő köszörűkorong alkalmazásával külső felület is megmunkálható egy befogásban. Az automatikus szíjfeszítés a hajtás egyenletes működését segíti.
Műszaki és technikai adatok:
Megmunkálási kapacitás:
Géptípus: háromtengelyes CNC belső köszörűgép
Legnagyobb tokmány-külsőátmérő: Ø200 mm
Legnagyobb belső köszörülési átmérő: Ø150 mm
Legnagyobb munkadarabhossz: 200 mm
Belső köszörűorsók:
Belső köszörűorsók száma: 2
Köszörűorsó külső átmérője: Ø90 mm
Köszörűorsó fordulatszám-tartománya: 10000–50000 ford./perc
Tengelymozgások:
X-tengely mozgástartománya: 480 mm
Y-tengely mozgástartománya: 480 mm
Z-tengely mozgástartománya: 480 mm
X-tengely gyorsjárati sebessége: 10 m/perc
Y-tengely gyorsjárati sebessége: 10 m/perc
Z-tengely gyorsjárati sebessége: 10 m/perc
Legkisebb beállítható lépés az X-, Y- és Z-tengelyen: 0,001 mm
A 0,001 mm a legkisebb beállítható lépés gyári adata, nem a gép garantált megmunkálási pontossága.
Munkadaraborsó:
Munkadaraborsó-fej elfordítási tartománya: +7° és −8° között
Orskúp: MT 6
Munkadaraborsó fordulatszáma: 0–500 vagy 0–800 ford./perc
Munkadaraborsó legnagyobb terhelése a szerszámtartóval együtt: 35 kg
Motorok és tartályok:
Köszörűorsó hajtóteljesítménye: 1,5 kW
Munkadaraborsó hajtóteljesítménye: 0,75 kW
X-tengely előtolómotorja: 1,8 kW
Y-tengely előtolómotorja: 1,8 kW
Z-tengely előtolómotorja: 1,8 kW
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 0,09 kW
Hűtőfolyadék-tartály térfogata: 70 l
Hidraulikatartály térfogata: 29 l
Méretek és tömeg:
Gép hossza: kb. 2820 mm
Gép mélysége: kb. 2482 mm
Gép magassága a jelzőlámpával: 2247 mm
Különálló elektromos szekrény mérete: 600 × 540 × 1570 mm
Nettó tömeg: 5700 kg
Vezérlés:
FANUC CNC vezérlés:
Az OIG-200D gyári alapfelszereltségéhez FANUC CNC vezérlés tartozik. A vezérlés az X-, Y- és Z-tengely mozgását hangolja össze a köszörülési műveletekhez. Grafikus, párbeszédalapú kezelőképernyő, amely a beállítás és a műveletek kezelését segíti.
Műszaki adatok:
Vezérlés típusa: FANUC CNC
Vezérelt tengelyek: X, Y és Z
Legkisebb beállítható tengelylépés: 0,001 mm
X-tengely lineáris mérőrendszere: alapfelszereltség
Kezelőfelület: párbeszédalapú képernyő
Alapfelszereltség:
FANUC CNC vezérlés
Teljesen zárt fröccsenésvédő burkolat
Két belső köszörűorsó
Lineáris mérőrendszer az X-tengelyhez
Gyémánt korongszabályozó
Automatikus szíjfeszítés
Elektromos rendszer
Hűtőfolyadék-tartály szivattyúval
Munkatér-világítás
Szintezőtalpak, szerszámok és szerszámosláda
Opcionális:
Köszörülési és mérési kiegészítők:
Tartalék belső köszörűorsó
Forgó gyémánt korongszabályozó CBN-koronghoz
Résfelügyeleti rendszer
Automatikus mérőberendezés belső és homlokfelületekhez
Lineáris mérőrendszer az Y-tengelyhez
Lineáris mérőrendszer a Z-tengelyhez
Munkadarab-befogás és automatizálás:
Hárompofás önközpontos tokmány
Hidraulikus hárompofás tokmány
Gyorsbefogó készülék fogaskerekekhez
Lágy pofák megmunkálására szolgáló készülék
Automatikus be- és kirakóberendezés
Hűtőfolyadék-kezelés és üzemi kiegészítők:
Köszörűorsó kenőberendezése
Mágneses hűtőfolyadék-leválasztó
Papírszűrő
Olajköd-elszívó
