15 kW-os PM VSD hajtása, 16 baros nyomása és integrált szárító-szűrő rendszere stabil, tiszta sűrített levegőt biztosít a 12 kW alatti lézervágók pontos, üzembiztos működéséhez folyamatosan.

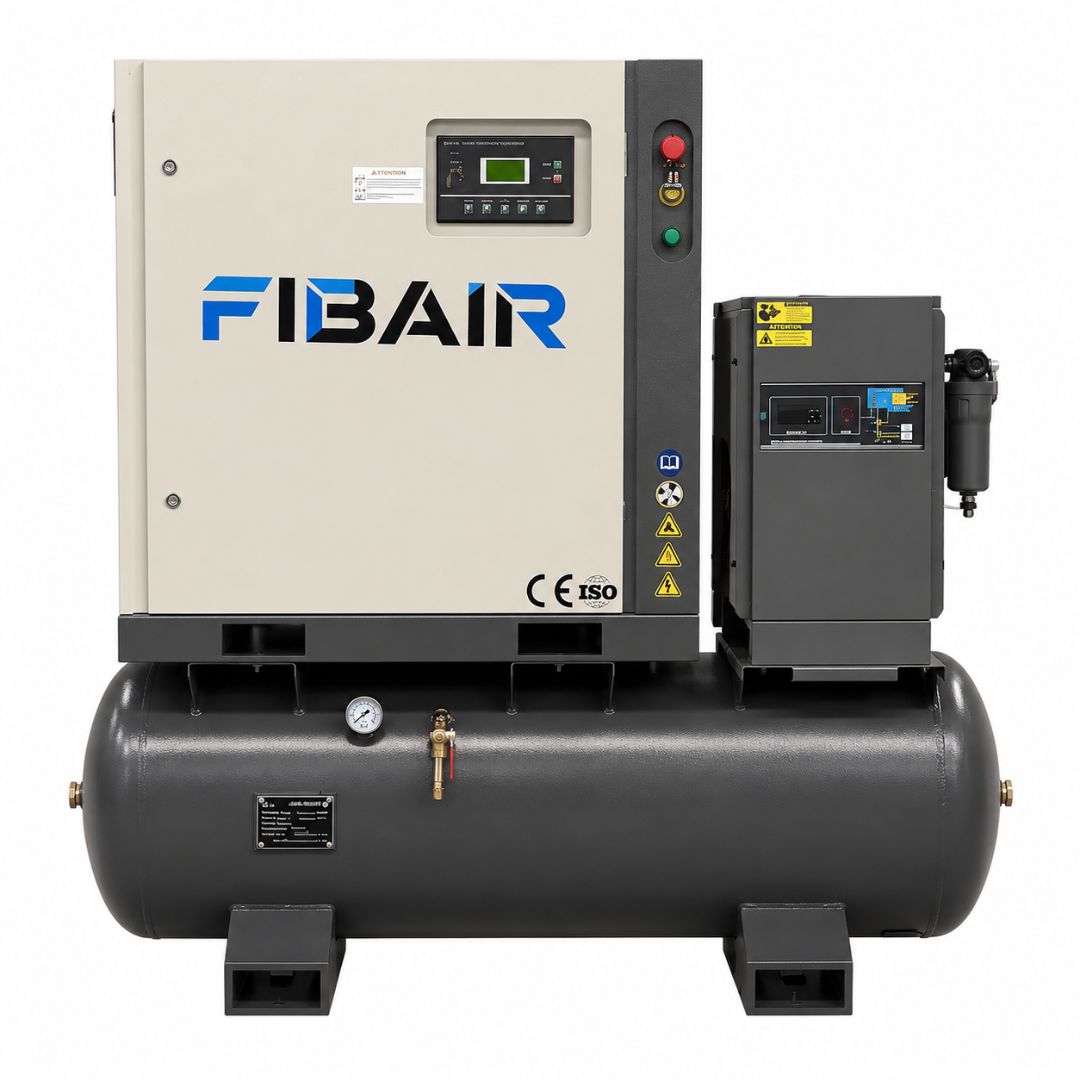

Lézervágó gépek sűrítettlevegő-ellátására kialakított, kompakt, 5 az 1-ben rendszer. Egyetlen egységben tartalmazza a csavarkompresszort, az 500 literes légtartályt, a hűtveszárítót, az ötfokozatú precíziós szűrőrendszert és a moduláris adszorpciós szárítót.
A berendezés 16 bar üzemi nyomáson 1,2 m³/perc levegőszállítást biztosít. A száraz és többlépcsősen szűrt sűrített levegő védelmet nyújt a lézervágó gép érzékeny optikai és pneumatikus egységeinek, valamint támogatja az egyenletes vágási minőséget.
Az állandó mágneses, frekvenciaváltós PM VSD hajtás a pillanatnyi levegőigényhez igazítja a motor fordulatszámát. Ez mérsékli az üresjárati veszteségeket, csökkenti a hálózat terhelését és a gyártói katalógus szerint változó levegőigény mellett akár 30%-os energiamegtakarítást is lehetővé tehet.
A közvetlen hajtás csökkenti az áttételi veszteségeket és az elhasználódó hajtáselemek számát. A frekvenciaváltós lágyindítás mérsékli az indítási áramcsúcsot és a mechanikus részegységek terhelését.
Az integrált kialakítás kisebb telepítési helyet, egyszerűbb csőhálózatot és gyorsabb üzembe helyezést tesz lehetővé. Az 500 literes légtartály kiegyenlíti a fogyasztási ingadozásokat, stabilizálja a nyomást és támogatja a kompresszor egyenletes működését.
A hűtveszárító 2–10 °C-os harmatpontot biztosít, míg a moduláris adszorpciós szárítóval -40 °C-os harmatpont érhető el. A C–T–A–X–F fokozatokból felépülő szűrőrendszer eltávolítja a szilárd részecskéket, a vizet, az olajaeroszolt és az adszorpciós szárítás után keletkező finom port.
Az X osztályú olajleválasztó szűrőnél a gyártó 0,001 ppm maradék olajtartalmat ad meg, míg az F osztályú végszűrő szűrési finomsága 0,01 µm. A rendszer így lézervágási feladatokhoz megfelelően tiszta és száraz sűrített levegőt állít elő.
Műszaki és technikai adatok:
Általános adatok:
Modell: Super-20PV/16
Kivitel: 5 az 1-ben integrált csavarkompresszor-rendszer
Kompresszortípus: PM VSD, állandó mágneses, frekvenciaváltós
Közeg: levegő
Ajánlott alkalmazás: 12 kW alatti lézervágó gépek sűrítettlevegő-ellátása
Kompresszor:
Felépítés: egyfokozatú csavarkompresszor
Üzemi nyomás: 16 bar
Levegőszállítás: 1,2 m³/perc
Kompresszor-kimeneti olajtartalom: <3 ppm
Hűtési mód: léghűtés
Kilépő levegő hőmérséklete: környezeti hőmérséklet +20 °C
Hajtás: közvetlen hajtás
Indítás: frekvenciaváltós lágyindítás
Sűrítettlevegő-csatlakozás: DN20
Motor és elektromos adatok:
Motorteljesítmény: 15 kW / 20 HP
Motor fordulatszáma: 3000 ford./perc
Kompresszor tápellátása: 400 V / 50 Hz / 3 fázis
Motor védettsége: IP55
Szigetelési osztály: F
Légtartály:
Térfogat: 500 liter
Feladata: nyomásstabilizálás, levegőtartalék biztosítása és a kondenzátum előleválasztásának támogatása
Hűtveszárító:
Feldolgozási kapacitás: 1,2 m³/perc
Harmatpont: 2–10 °C
Maximális belépő levegő-hőmérséklet: ≤65 °C
Üzemi nyomás: 16 bar
Tápellátás: 220 V / 50 Hz / 1 fázis
Kialakítás: lemezes hőcserélős levegőszárító
Moduláris adszorpciós szárító:
Feldolgozási kapacitás: 1,2 m³/perc
Harmatpont: -40 °C
Maximális belépő levegő-hőmérséklet: ≤40 °C
Üzemi nyomás: 16 bar
Tápellátás: 220 V / 50 Hz / 1 fázis
Ötfokozatú precíziós szűrőrendszer:
C osztályú polimerszűrő: 3 µm szűrési finomság, 3 ppm olajtartalom
T osztályú koaleszcens szűrő: 1 µm szűrési finomság, 0,1 ppm olajtartalom
A osztályú koaleszcens szűrő: 0,01 µm szűrési finomság, 0,01 ppm olajtartalom
X osztályú nagy hatásfokú olajleválasztó szűrő: 0,01 µm szűrési finomság, 0,001 ppm olajtartalom
F osztályú porszűrő: 0,01 µm szűrési finomság
Méretek és tömeg:
Hosszúság: 2000 mm
Szélesség: 700 mm
Magasság: 1750 mm
Tömeg: 496 kg
Vezérlés:
A kompresszor intelligens, PLC-alapú vezérlőrendszere a beállított nyomás és a pillanatnyi sűrítettlevegő-igény alapján automatikusan szabályozza a PM VSD motor fordulatszámát. A kijelzős kezelőpanelen ellenőrizhető a berendezés működési állapota, a nyomás, a hőmérséklet és a fontosabb üzemi paraméterek.
A frekvenciaváltós vezérlés lágyindítást, automatikus terhelésszabályozást és egyenletes nyomástartást biztosít. 14 védelmi funkció, többek között túlterhelés-, rövidzárlat-, fázissorrend-, alacsony hőmérséklet- és túlfeszültség-védelmet.
A kezelőrendszer többek között angol, német, lengyel, spanyol, francia, portugál, orosz, török és kínai nyelven érhető el.
Alapfelszereltség:
15 kW-os PM VSD csavarkompresszor
Állandó mágneses villanymotor
Közvetlen hajtás
Frekvenciaváltós lágyindítás
500 literes légtartály
Lemezes hőcserélős hűtveszárító
Moduláris adszorpciós szárító
C osztályú polimerszűrő
T osztályú koaleszcens szűrő
A osztályú koaleszcens szűrő
X osztályú nagy hatásfokú olajleválasztó szűrő
F osztályú porszűrő
Intelligens PLC-alapú vezérlés
Kijelzős kezelőpanel
Automatikus terhelés- és fordulatszám-szabályozás
Léghűtés
DN20 sűrítettlevegő-csatlakozás
