A TOPSINN TODC-8L 9000 m³/h légszállítással, 160 m² szűrőfelülettel és automatikus impulzustisztítással nagy lézervágó gépek füst- és porterhelését hatékonyan szűri folyamatos ipari üzemben.

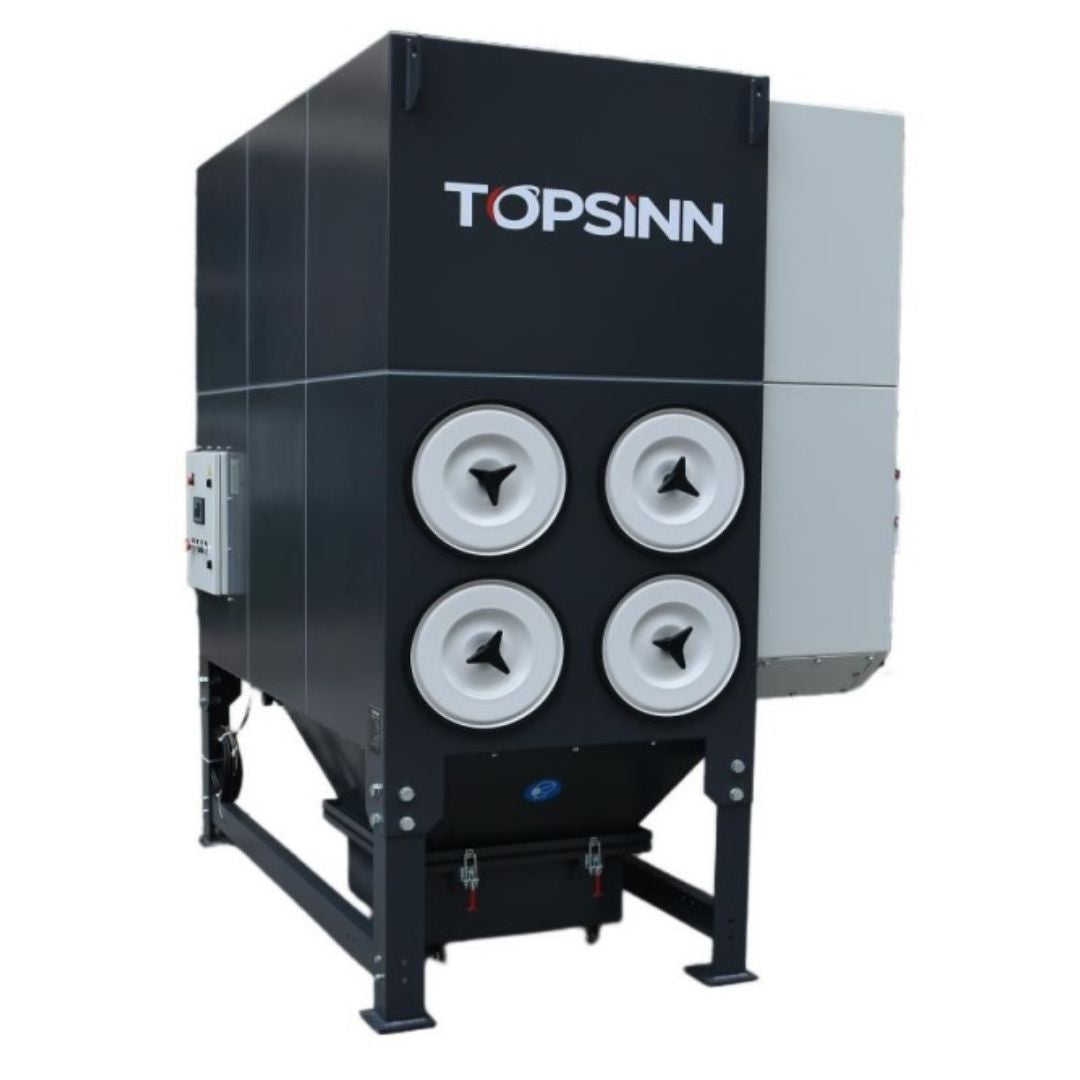

A TOPSINN TODC-8L nagy teljesítményű, patronos ipari füst- és porelszívó, amelyet elsősorban nagyobb lézervágó gépekhez, lézerhegesztő rendszerekhez, hagyományos hegesztési feladatokhoz, valamint plazma- és lángvágó berendezésekhez terveztek. Száraz, nem éghető fémipari porok és technológiai füstök részecskefázisának leválasztására alkalmazható.
A 9000 m³/h névleges légszállítás, az 5000 Pa ventilátornyomás és a 11 kW-os centrifugális ventilátor alkalmassá teszi nagyobb elszívási teljesítményt és magasabb nyomástartalékot igénylő rendszerek kiszolgálására. A berendezés nyolc szűrőpatronnal és a gépspecifikus projektanyag szerint 166 m² teljes szűrőfelülettel rendelkezik.
A nagy szűrőfelület több patron között osztja el a porterhelést, ezáltal mérsékli az egyes szűrőbetétek terhelését és támogatja az egyenletes elszívási teljesítményt. Az automatikus, sűrített levegős impulzustisztítás működés közben távolítja el a patronok külső felületére rakódott port, így csökkenti a kézi tisztítás és a kapcsolódó gépállások szükségességét.
A 90 literes porgyűjtő tartály hosszabb ürítési időközöket tesz lehetővé, ami nagyobb porképződéssel járó technológiáknál csökkenti a kezelői beavatkozások számát. A differenciálnyomás- és hőmérséklet-felügyelet folyamatosan ellenőrzi a szűrőrendszer állapotát, és rendellenesség esetén riasztást vagy automatikus védelmi műveletet kezdeményez.
A szennyezett levegő először terelőlemezzel kialakított előleválasztó térbe jut, ahol a légáram lelassul, és a nagyobb részecskék gravitációs úton kiválnak. A finom por ezt követően a szűrőpatronok külső felületén kötődik meg, a megtisztított levegő pedig a patronok belsején keresztül jut a tisztalevegő-térbe.
A PTFE membránbevonat a finom részecskéket elsősorban a szűrőanyag felületén tartja, ahonnan azok sűrített levegős visszafúvatással hatékonyan eltávolíthatók. A gyártó által megadott szűrési hatásfok 99,99%, a kibocsátási porkoncentráció pedig kevesebb mint 10 mg/m³.
A megerősített, 4 és 5 mm vastag acéllemezekből készülő gépház legfeljebb 5000 Pa negatív nyomás elviselésére méretezett. A nagy légszállítás, a magas ventilátornyomás, a nyolc szűrőpatron és a 90 literes tartály nagyobb teljesítményt biztosít.
Műszaki és technikai adatok
Általános adatok:
Géptípus: patronos ipari füst- és porelszívó
Típus: TODC-8L
Kivitel: álló, integrált ventilátoros és porgyűjtő tartályos
Előleválasztás: terelőlemezes, gravitációs ülepedéssel
Gépház anyaga: megerősített acéllemez
Gépház lemezvastagsága: 4 és 5 mm
Gépház tervezési vákuumállósága: legfeljebb 5000 Pa
Alkalmazás: lézervágás, lézerhegesztés, hagyományos hegesztés, plazma- és lángvágás
Levegőtechnikai adatok:
Névleges légszállítás: 9000 m³/h
Ventilátornyomás: 5000 Pa
Ventilátor kialakítása: centrifugális
Ventilátor teljesítménye: 11 kW
Ventilátormotor: Siemens
Beszívócsonk: 250 vagy 300 mm, konfiguráció szerint
Szűrőrendszer:
Szűrőpatronok száma: 8 db
Alapkivitelű szűrőanyag: Ahlstrom F9
Szűrőfelület kialakítása: PTFE membránbevonat
Teljes szűrőfelület a gépspecifikus projektanyag szerint: 160 m²
Gyártó által megadott szűrési hatásfok: 99,99%
Gyártó által megadott kibocsátási porkoncentráció: kevesebb mint 10 mg/m³
Szűrőtisztítás: automatikus, sűrített levegős impulzustisztítás
Tisztítás működése: üzem közbeni, patrononkénti visszafúvatás
Tisztítás indítása: idővezérelt vagy differenciálnyomás-alapú
Porgyűjtés:
Porgyűjtő tartály térfogata: 90 liter
Porgyűjtő tartály kialakítása: kivehető
Nagyobb részecskék leválasztása: gravitációs előleválasztással
Sűrített levegős adatok:
Szükséges üzemi levegőnyomás: 0,5–0,7 MPa
Névleges levegőnyomás: 0,6 MPa
Sűrített levegő minősége: száraz, olaj- és vízmentes
Sűrített levegő csatlakozása: G1/2
Csatlakozó légcső külső átmérője: 12 mm
Névleges levegőigény: kb. 0,32 m³/perc 6 bar nyomáson és 15 másodperces impulzusköznél
Elektromos adatok:
Hálózati feszültség: 380 V
Tápellátás: háromfázisú, négyeres kivitel
Tápkábel hossza: 10 méter
Tápkábel kialakítása: 4 eres
Méretek és tömeg:
Magasság: 2575 mm
Teljes szélesség: 2215 mm
Géptest mélysége: 1016,1 mm
Oldalsó kinyúlás: 453 mm
Teljes mélység: 1517,3 mm
Bemeneti csonk középvonalának magassága: 719,5 mm
Tömeg: 1200 kg
Vezérlés:
TOPSINN intelligens vezérlés
A TOPSINN intelligens vezérlőrendszer színes érintőképernyős HMI kezelőfelületen jeleníti meg a ventilátor, a szűrőtisztítás és a felügyeleti rendszer legfontosabb állapotadatait. A berendezés helyi üzemmódban a kezelőpanelről, távoli üzemmódban pedig a technológiai gép külső indító- és leállító kontaktusáról működtethető.
A vezérlés automatikus, kézi, idővezérelt és differenciálnyomás-alapú szűrőtisztítást támogat. A kezelő beállíthatja az impulzus időtartamát és gyakoriságát, a tisztítási ciklusok közötti időt, a ventilátor indítási késleltetését, valamint a nyomáskülönbség- és hőmérséklet-riasztások határértékeit.
Műszaki adatok:
Vezérlés típusa: TOPSINN intelligens porelszívó-vezérlés
Kezelőfelület: színes érintőképernyős HMI
Működtetés: helyi vagy távoli üzemmód
Távoli indítás és leállítás: külső kontaktussal
Kijelzett adatok: ventilátorállapot, nyomáskülönbség, belső hőmérséklet, tisztítási mód és tisztítási állapot
Szűrőtisztítási módok: automatikus, kézi, idővezérelt és differenciálnyomás-alapú
Ventilátor leállítása utáni tisztítás: beállítható
Ventilátorindítás késleltetése: 0–99 mp
Tisztítás indítási késleltetése: 0–99 perc
Tisztítás indítási nyomáskülönbsége: 1–2 kPa, gyári alapérték 1 kPa
Magas nyomáskülönbség riasztási értéke: 3–6 kPa, gyári alapérték 4 kPa
Ventilátorleállítás nyomáskülönbsége: 3–5 kPa, gyári alapérték 3 kPa
Hőmérsékleti riasztás tartománya: 50–120 °C, gyári alapérték 65 °C
Impulzus időtartama: 80–200 ms, gyári alapérték 100 ms
Impulzusok közötti idő: több mint 10 mp, gyári alapérték 15 mp
Tisztítási ciklusok közötti idő: 0–10 perc
Ventilátor leállítása utáni tisztítás késleltetése: 0–10 mp, gyári alapérték 10 mp
Kijelző készenléti ideje: gyári alapérték 5 perc
Kezelőfelület nyelve: kínai vagy angol
Üzemállapot-lekérdezés: igen
Riasztási napló: igen
Porgyűjtőürítési emlékeztető: 70 üzemóra
Szűrőcsere-emlékeztető: igen
Jelszóval védett paraméterbeállítás: igen
Vészleállítás: igen
Ventilátor-túlterhelés felügyelete: igen
Fázissorrend-felügyelet: igen
Fáziskiesés-felügyelet: igen
Szűrőeltömődés-felügyelet: igen
Túlmelegedés-felügyelet: igen
Alapfelszereltség:
11 kW teljesítményű Siemens centrifugális ventilátor
8 db Ahlstrom F9 szűrőpatron
PTFE membránbevonatú szűrőfelület
160 m² teljes szűrőfelület
90 literes porgyűjtő tartály
Automatikus sűrített levegős impulzustisztítás
Sűrítettlevegő-tartály
Elektromágneses impulzusszelepek
Differenciálnyomás-érzékelő
Hőmérséklet-érzékelő
TOPSINN intelligens vezérlőrendszer
Színes érintőképernyős HMI
Helyi és távoli működtetés
Vészleállító nyomógomb
Ventilátor-túlterhelés felügyelete
Fázissorrend- és fáziskiesés-felügyelet
Szűrőeltömődés-felügyelet
Túlmelegedés-felügyelet
10 méteres, négyeres tápkábel
Kivehető porgyűjtő tartály
Kezelési útmutató
2 db kapcsolószekrénykulcs
Opcionális:
Topsinn szikra elkapó
Teflonos szűrőbetét
Frekvenciaváltós ventilátorvezérlés
HV gyártmányú F9 szűrőpatron-kivitel
Toray gyártmányú F9 szűrőpatron-kivitel
WEG ventilátormotorral kialakított kivitel
Külön méretezett automatikus tűzoltó rendszer
Beszívóoldali csatlakozókarima
Technológiai géphez méretezett elszívócső-hálózat
Légtechnikai csatlakozók és szerelvények
FONTOS:
A szűrőbetétek mennyisége és típusa:
4x 720T-filterL093 TODCL0093
4x 720T-filterL TODCL0092
Csere esetén két különböző típust kell cserélni!
