A TOPSINN TODC-4L 4000 m³/h légszállítással, 80 m² szűrőfelülettel és automatikus impulzustisztítással hatékonyan választja le a lézeres megmunkálás finom füstjét és porát tartós üzemben is.

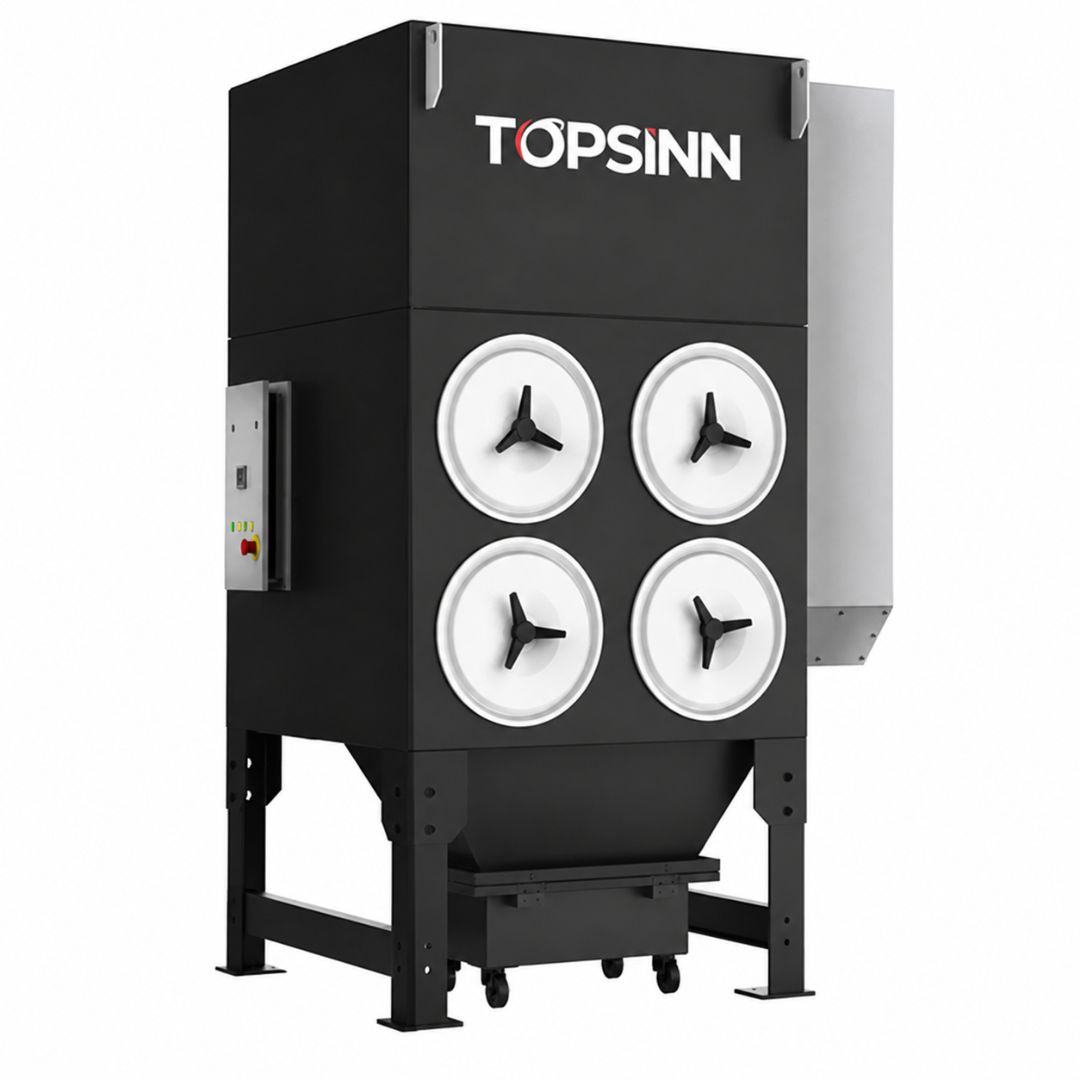

A TOPSINN TODC-4L kompakt kialakítású, patronos ipari füst- és porelszívó, amely elsősorban lézervágás, lézerhegesztés, plazma- és lángvágás közben keletkező száraz porok, finom részecskék és technológiai füstök leválasztására szolgál. Megfelelő kialakítás mellett hegesztési, csiszolási és egyéb fémmegmunkálási folyamatokhoz is alkalmazható.
A nagy teljesítményű centrifugális ventilátor a szennyezett levegőt a leválasztókamrába szívja. A terelőlemez lelassítja a légáramot, így a nagyobb részecskék gravitációs úton kiválnak, a finom por pedig a szűrőpatronok külső felületén kötődik meg.
A négy szűrőpatron összesen 80 m² szűrőfelületet biztosít, ezért a berendezés nagy légmennyiséget képes kezelni viszonylag kis helyigény mellett. Az automatikus, sűrített levegős impulzustisztítás működés közben távolítja el a szűrőfelületre rakódott port, ezáltal mérsékli a nyomásveszteség növekedését és segít fenntartani az elszívási teljesítményt.
A differenciálnyomás- és hőmérséklet-felügyelettel rendelkező intelligens vezérlés csökkenti a kezelői beavatkozások számát, jelzi a szűrő eltömődését, és támogatja a berendezés helyi vagy a technológiai gépről történő vezérlését.
A süllyedő légáramú leválasztókamrában a por mozgási iránya megegyezik a gravitáció irányával, így a leválasztott részecskék könnyebben jutnak a porgyűjtő tartályba, és kisebb az újbóli felkeveredés veszélye. A PTFE membránbevonatú F9 szűrőközeg a finom részecskéket a patron felületén tartja, ahonnan azok impulzusos visszafúvatással hatékonyan eltávolíthatók.
A Siemens centrifugális ventilátor nagy negatív nyomást állít elő, a saját fejlesztésű TOPSINN vezérlés pedig automatikus, kézi, idővezérelt és differenciálnyomás-alapú szűrőtisztítást tesz lehetővé.
Műszaki és technikai adatok:
Típus: TOPSINN TODC-4L
Kivitel: patronos ipari füst- és porelszívó
Névleges légszállítás: 4000 m³/h
Ventilátornyomás: 3000 Pa
Ventilátor teljesítménye: 5,5 kW
Ventilátor motorja: Siemens
Szűrőpatronok száma: 4 db
Szűrőpatron anyaga: F9 osztályú Ahlstrom, Donaldson vagy Toray szűrőközeg, konfiguráció szerint
Teljes szűrőfelület: 80 m²
Gyártó által megadott szűrési hatásfok: 99,99%
Gyártó által megadott kibocsátási porkoncentráció: kevesebb mint 10 mg/m³
Porgyűjtő tartály térfogata: 45 liter
Szűrőtisztítás: automatikus, sűrített levegős impulzustisztítás
Elektromos csatlakozás: 380 V, háromfázisú, négyvezetékes kivitel
Sűrített levegő üzemi nyomása: 0,5–0,7 MPa, névleges érték 0,6 MPa
Sűrített levegő minősége: száraz, olaj- és vízmentes
Sűrített levegő igénye: körülbelül 0,32 m³/perc 6 bar nyomáson és 15 másodperces impulzusköznél
Sűrített levegő csatlakozása: G1/2, 12 mm-es cső
Bemeneti elszívócsonk: 250 vagy 300 mm, konfiguráció szerint
Tömeg: 700 kg
Magasság: 2198 mm
Szélesség: 1348 mm
Mélység: 1060 mm
Oldalsó kinyúlás: 303 mm
Vezérlés:
A berendezés saját fejlesztésű TOPSINN intelligens vezérlőrendszerrel és színes érintőképernyős HMI kezelőfelülettel rendelkezik. A kijelzőn követhető a ventilátor állapota, a szűrők két oldala közötti nyomáskülönbség, a belső hőmérséklet, az impulzustisztítás működése, valamint a helyi vagy távoli üzemmód.
A szűrőtisztítás automatikus, kézi, idővezérelt vagy differenciálnyomás-alapú üzemmódban működtethető. Beállítható az impulzus időtartama és gyakorisága, a tisztítási ciklusok közötti idő, a ventilátor indítási késleltetése, valamint a nyomás- és hőmérsékleti riasztási határérték.
A rendszer felügyeli a ventilátor túlterhelését, a szűrő eltömődését, a fázissorrendet, a fáziskiesést és a túlmelegedést. Rendelkezik vészleállító nyomógombbal, üzemállapot- és riasztási naplóval, porgyűjtő-ürítési, valamint szűrőcsere-emlékeztetővel. A berendezés EtherCAT-kommunikációt és a technológiai gépről vezérelhető távoli indítási és leállítási lehetőséget is támogat.
Alapfelszereltség:
5,5 kW teljesítményű Siemens centrifugális ventilátor
4 db F9 szűrőpatron
80 m² teljes szűrőfelület
45 literes porgyűjtő tartály
Automatikus sűrített levegős impulzustisztítás
Sűrítettlevegő-tartály
Elektromágneses impulzusszelepek
Differenciálnyomás-érzékelő
Hőmérséklet-érzékelő
TOPSINN intelligens vezérlőrendszer
Érintőképernyős HMI
Helyi és távoli működtetés
EtherCAT-kommunikáció
Vészleállító nyomógomb
Ventilátor-túlterhelés felügyelete
Fázissorrend- és fáziskiesés-felügyelet
Szűrőeltömődés-felügyelet
Túlmelegedés-felügyelet
10 méteres négyeres tápkábel
Kezelési útmutató
2 db kapcsolószekrénykulcs
Opcionális:
Topsinn szikra elkapó
Teflonos szűrőbetét
Frekvenciaváltós ventilátorvezérlés
Automatikus tűzoltó rendszer
Beszívóoldali csatlakozókarima
Alternatív szűrőpatron-kivitel
Technológiai géphez méretezett elszívócső-hálózat
Légtechnikai csatlakozók és szerelvények
