LEÍRÁS
Edzett és köszörült Z-tengelyes vezetőpálya
Orsós rögzítés Camlock DIN ISO 702-2 5. sz
Precízen kidolgozott csúszóegység
Kézikerekek állítható finom skálával 0,04 / 0,02 mm
Négyszeres szerszámtartó
Minden vezető ékszalaggal állítható
Beállítási tartomány felső csúszka ± 90°
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
A főorsó olajfürdőben fut
A fogaskerekek simák, edzettek és köszörültek
A fogaskerekek és tengelyek edzettek és köszörültek, olajfürdőben, precíziós csapágyakban futnak
A kézikerekek leválasztva és az EN 23125 szerint tesztelve
Kétcsatornás jobb-bal kapcsoló az EN 23125 szerint tesztelve
Életciklus-számítással rendelkező kapcsoló, az EN ISO 13849 szerint tesztelve
DC 24 Volt - elektromos
Zárható főkapcsoló
Jobbra/balra forgatás az ágyszán kapcsolható
Biztonsági kézikerekek kioldó funkcióval az X és Z tengelyen
Hátsó szár a kúpos forgatáshoz ± 10 mm állítható
Hátsó tollszár és kézi kerék 0,025 mm állítható finom skálával
Gyors, egyszerű és szerszámmentes beállítás a szorítókar segítségével
Erősen bordázott prizmaágy, indukciósan edzett és precíziós köszörülés szürke öntöttvasból
Kihúzható forgácstálca vezetősínekkel
Vészleállító készülék lábkapcsolóval
Gépalap 3 panellel (rekeszek nélkül)
Hűtőfolyadék rendszer
Led géplámpa forgácsvédelemben

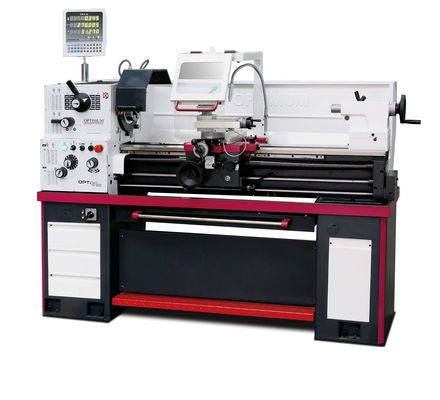

TH 4010 / TH 4010D:
Motorvédő kapcsoló
TH 4010D / TH 4010V:
Digitális helyzetjelző DPA21
Felhasználóbarát membrán billentyűzet, fröccsenésmentes, zárt és tükröződésmentes
Üvegmérleg
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1920mm
Szélesség/mélység (termék) kb.740mm
Magasság (termék) kb.1555mm
Nettó tömeg kb.737kg
Munkaterületek
Max. magasság 205mm max.
szélessége 1000 mm
A lengő átmérője a gépágy felett 410 mm
A lengő átmérője a gyaluszán felett 255 mm
Az ágy szélessége 206 mm
Sebesség tartomány
Sebességfokozatok száma 16
Sebességtartomány 45 – 1800 perc¯¹
Elektromos adatok
Hajtás motor teljesítménye 2,4kW
Tápfeszültség 400V
Hálózati frekvencia 50 Hz
Orsó
Orsótokmány Camlock DIN ISO 702-2 No. 5
Orsó furat/rúd átmérője 52mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MT 6
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 130mm
A farok toll átmérője 45 mm
Menetemelkedések
Metrikus osztástávolság 0,4 – 7mm/fordulat
Metrikus osztásközök száma 42
Imperiális pálya70 – 4Gg/1"
Imperiális helyek száma42
Mozgás Tratomány
felső csúszka 100mm
keresztcsúszda 195mm
Takarmány
Hosszirányú előtolási tartomány 0,043 – 0,653 mm/fordulat
Hosszirányú előtolások száma 48
Lapos előtolási tartomány 0,015 – 0,206 mm/fordulat
Lapos előtolások száma48
Szerszám befogás
Szerszámtartó tokmány mérete 16 mm
SZÁLLÍTÁSI TARTALOM
Fix előlap átjáró Ø 5 - 85 mm
Futó előlap átjáró Ø 5 - 65 mm
LED géplámpa
Szűkítő hüvely MK 6 / MK 3
Fix központosító pontok MK 3
Fix központosítási pont MK 3, ötvözött
Váltás készlet
Első gépfeltöltés minőségi olajjal
kezelőszerszám
TH 4010 / TH 4010D
Négyszeres acél tartó 16 mm
TH 4010V
Gyorsan cserélhető acél tartó 3-E
Acél tartó 20 x 100 D típusú szögletes vésőkhöz
Ne felejtse el az eszterga tokmányt!
