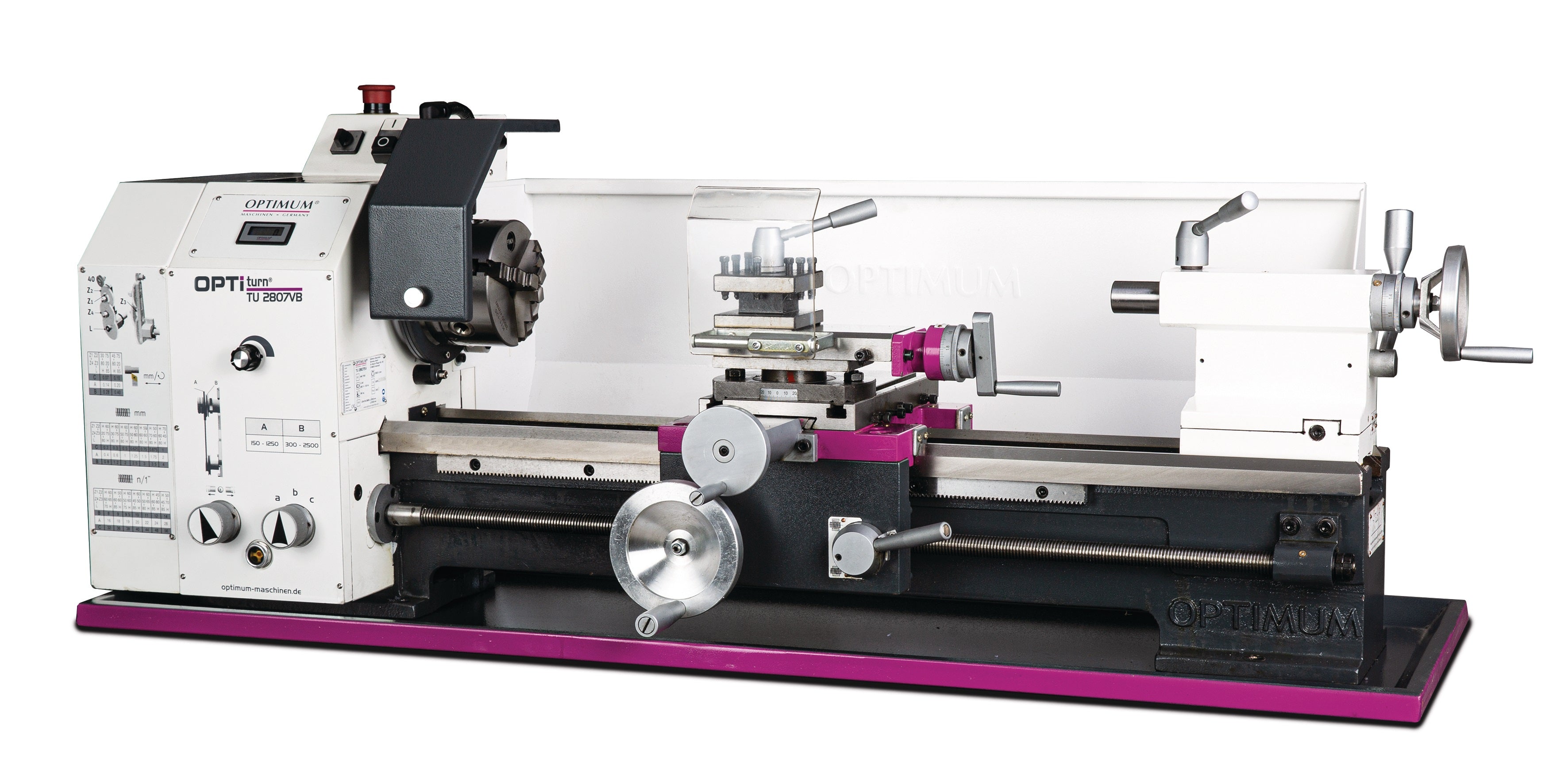

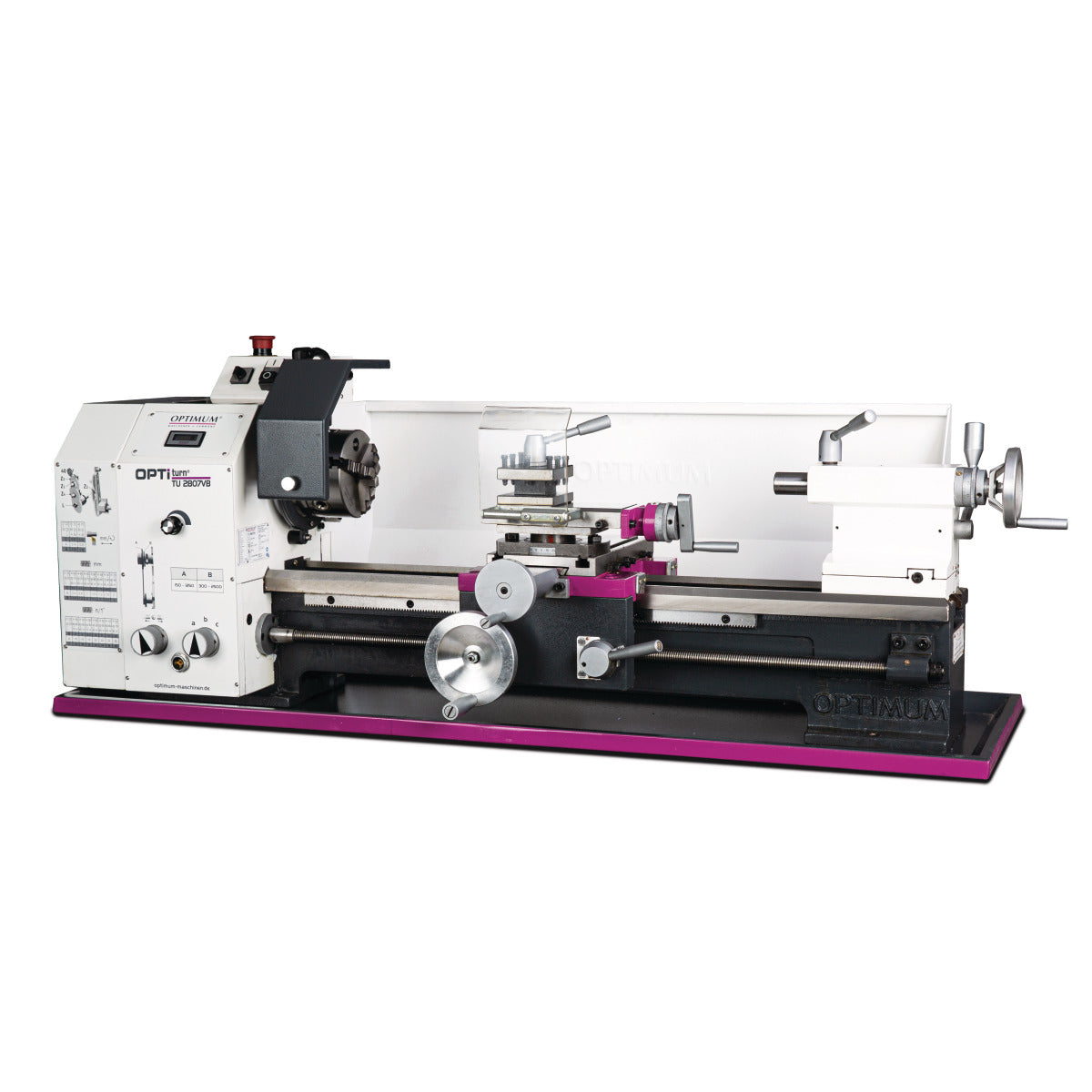

Az OPTIturn 2807VB kompakt ipari egyetemes eszterga 700 mm csúcstávolsággal, 266 mm-es ágy feletti elforduló átmérővel, 26 mm-es orsófurattal és elektronikusan szabályozható fordulatszámmal.
Az OPTIturn 2807VB kompakt egyetemes esztergagép egyedi alkatrészek, prototípusok, kisebb sorozatok és javítási feladatok megmunkálására. A 230 V-os tápellátásnak, az automatikus hosszelőtolásnak és a széles fordulatszám-tartománynak köszönhetően műhelyekben, karbantartó részlegeken és igényes szakipari környezetben egyaránt alkalmazható.
Az elektronikusan szabályozható fordulatszám gyorsan hozzáigazítható a munkadarab anyagához és átmérőjéhez, az aktuális érték pedig digitális kijelzőn ellenőrizhető. Az alapfelszereltséghez tartozó hárompofás tokmány, négyszeres késtartó és cserekerék-készlet lehetővé teszi, hogy a gép az üzembe helyezést követően rövid időn belül munkára fogható legyen.
Az erősen bordázott, indukciósan edzett és precíziós köszörült prizmaágy stabil megmunkálási alapot biztosít. Az edzett főorsó P5 pontossági osztályú kúpgörgős csapágyakban fut, míg az olajfürdős előtolómű és a két szintercsapágyban vezetett vezérorsó egyenletes működést támogat. A 150–2500 ford./perc közötti tartomány két fokozatban, potenciométerrel szabályozható.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos egyetemes esztergagép
Kivitel: elektronikusan szabályozható fordulatszámmal
Hosszúság: 1370 mm
Szélesség/mélység: 660 mm
Magasság: 440 mm
Nettó tömeg kb.: 188 kg
Munkatartomány:
Csúcsmagasság: 140 mm
Csúcstávolság: 700 mm
Ágy feletti elforduló átmérő: 266 mm
Keresztszán feletti elforduló átmérő: 170 mm
Gépágy szélessége: 180 mm
Főorsó:
Fordulatszám-tartomány: 150–2500 ford./perc
Fordulatszám-fokozatok száma: 2
Fordulatszám-szabályozás: elektronikus
Főorsócsatlakozás: rövidkúpos
Főorsófurat átmérője: 26 mm
Főorsókúp: MK4
Maximális késtartómagasság: 12 mm
Főorsóorr körfutási pontossága: <0,009 mm
Esztergatokmány körfutási pontossága: <0,04 mm
Főorsó: edzett kivitel
Főorsócsapágyak: állítható precíziós kúpgörgős csapágyak, P5 pontossági osztály
Szánmozgások:
Felsőszán mozgástartománya: 60 mm
Keresztszán mozgástartománya: 160 mm
Hosszszán mozgástartománya: 580 mm
Kézikerekek finombeosztása: 0,04 / 0,01 mm
Felsőszán elhelyezése: a keresztszánon eltolható
Előtolás:
Hosszirányú előtolás tartománya: 0,07–0,4 mm/ford.
Hosszirányú előtolások száma: 6
Automatikus hosszelőtolás: igen
Vezérorsó alkalmazása: menetvágáshoz és automatikus hosszesztergáláshoz
Jobb- és balirányú forgás kapcsolása: a kezelőpanelen
Menetvágási tartományok:
Metrikus menetemelkedés: 0,2–3,5 mm/ford.
Metrikus menetemelkedések száma: 18
Colos menettartomány: 56–8 menet/1"
Colos menetemelkedések száma: 21
Szegnyereg:
Szegnyereghüvely belső kúpja: MK3
Szegnyereghüvely lökete: 85 mm
Szegnyereghüvely átmérője: 30 mm
Szegnyereghüvely finombeosztása: 0,02 mm
Szegnyereg oldalirányú állíthatósága kúpfordításhoz: ±5 mm
Szegnyereg rögzítése: szerszám nélkül, szorítókarral
Elektromos adatok:
Hajtómotor teljesítménye: 1,1 kW
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
EMC-szűrő: C1 osztály
Gépszerkezet és vezetékek:
Gépágy: erősen bordázott szürkeöntvény prizmaágy
Gépágy felületkezelése: indukciósan edzett és precíziós köszörült
Z tengely vezetéke: edzett és köszörült
Vezetékek utánállítása: állítható éklécekkel
Előtolómű: csendes járású, olajfürdőben működő fogaskerekekkel
Mozgatóorsók: hengerelt trapézmenetes orsók
Vezérorsó csapágyazása: 2 szintercsapágy
Felsőszán forgácsvédelme: igen
Késtartó: négyszeres, legfeljebb 12 mm-es esztergakésekhez
Biztonsági kialakítás:
Vészleállító nyomógomb: igen
Tokmányvédő burkolat: helyzetkapcsolóval
Forgácsvédő hátfal: igen
Forgácstálca: igen
Vezérlés:
Elektronikus fordulatszám-szabályozás és digitális fordulatszám-kijelző:
Az OPTIturn 2807VB hagyományos, nem CNC-vezérlésű esztergagép. A két mechanikus fordulatszám-tartományon belül a főorsó fordulatszáma elektronikusan, potenciométerrel állítható. A digitális kijelző közvetlenül megjeleníti az aktuális fordulatszámot, így a beállítás gyorsan hozzáigazítható az elvégzendő művelethez.
Műszaki adatok:
Vezérlés módja: hagyományos, kézi és mechanikus gépi előtolással
Fordulatszám-szabályozás: elektronikus
Mechanikus fordulatszám-tartományok száma: 2
Szabályozható fordulatszám: 150–2500 ford./perc
Fordulatszám beállítása: potenciométerrel
Digitális fordulatszám-kijelzés: igen
Jobb- és balirányú forgás kapcsolása: a kezelőpanelen
Alapfelszereltség:
Önközpontosító hárompofás esztergatokmány Ø125 mm
Állócsúcs MK2
Állócsúcs MK4
Négyszeres késtartó 12 mm-es esztergakésekhez
HSS esztergakés
Forgácsvédő hátfal
Forgácstálca
Cserekerék-készlet menetvágáshoz
Tokmányvédő burkolat helyzetkapcsolóval
Digitális fordulatszám-kijelző
Kezelőszerszám-készlet
Opcionális:
Tokmányok, tárcsák és patronos befogók:
Négypofás esztergatokmány Ø125 mm, pofánként külön állítható
Önközpontosító négypofás öntöttvas esztergatokmány Ø125 mm
Tokmánykarima Ø125 mm, rövidkúpos
Önközpontosító hárompofás esztergatokmány Ø160 mm – visszavont termék
Önközpontosító négypofás öntöttvas esztergatokmány Ø160 mm
Tokmánykarima Ø160 mm, rövidkúpos
Síktárcsa Ø265 mm
ER 25 patronkészlet Ø1–16 mm
ER 32 patronkészlet Ø3–20 mm
ER 25 patronbefogó Ø52 mm, hengeres kivitel
ER 32 patronbefogó Ø52 mm, rövidkúpos kivitel
Késtartók és forgácsolószerszámok:
SWH 1-A gyorscserélő késtartókészlet, 0,01 mm ismétlési pontossággal
SWH 1-A gyorscserélő késtartó gyári felszerelése
Pótkéstartó 20 × 90 mm, D típus
Pótkéstartó 20 × 85 mm, H típus, kör keresztmetszetű szerszámokhoz
Esztergakés-készlet 10 mm, 11 részes
Esztergakés-készlet 12 mm, 11 részes
Keményfém esztergakés-készlet 12 mm, 5 részes, német gyártású
Keményfém esztergakés-készlet 10 mm, 5 részes
Keményfém esztergakés-készlet 12 mm, 5 részes
Belső esztergakés-készlet 10 mm
Belső esztergakés-készlet 12 mm
HSS központfúrókészlet, 10 részes, Ø0,75–4,5 mm
HSS csigafúró MK2 befogókúppal
Munkadarab-megtámasztás és csúcsok:
Állóbába az OPTIturn 2807 gépcsaládhoz
Mozgóbába legfeljebb Ø56 mm-es munkadarabokhoz
Forgócsúcs MK3, háromféle kivitelben
Digitális helyzetkijelzés:
DRO 5 háromtengelyes digitális helyzetkijelző fordulatszám-kijelzéssel
OMB10 mágnesszalag DRO 5 helyzetkijelzőhöz, 1100 mm
MPA 3/4/DRO 5 digitális helyzetkijelző gyári felszerelése
Hűtési, telepítési és műhely-kiegészítők:
Univerzális hűtőfolyadék-berendezés, 230 V
MST 1 gépállvány
SE 1 szintezőlap
Unicraft Gumiszőnyeg többféle méretben
