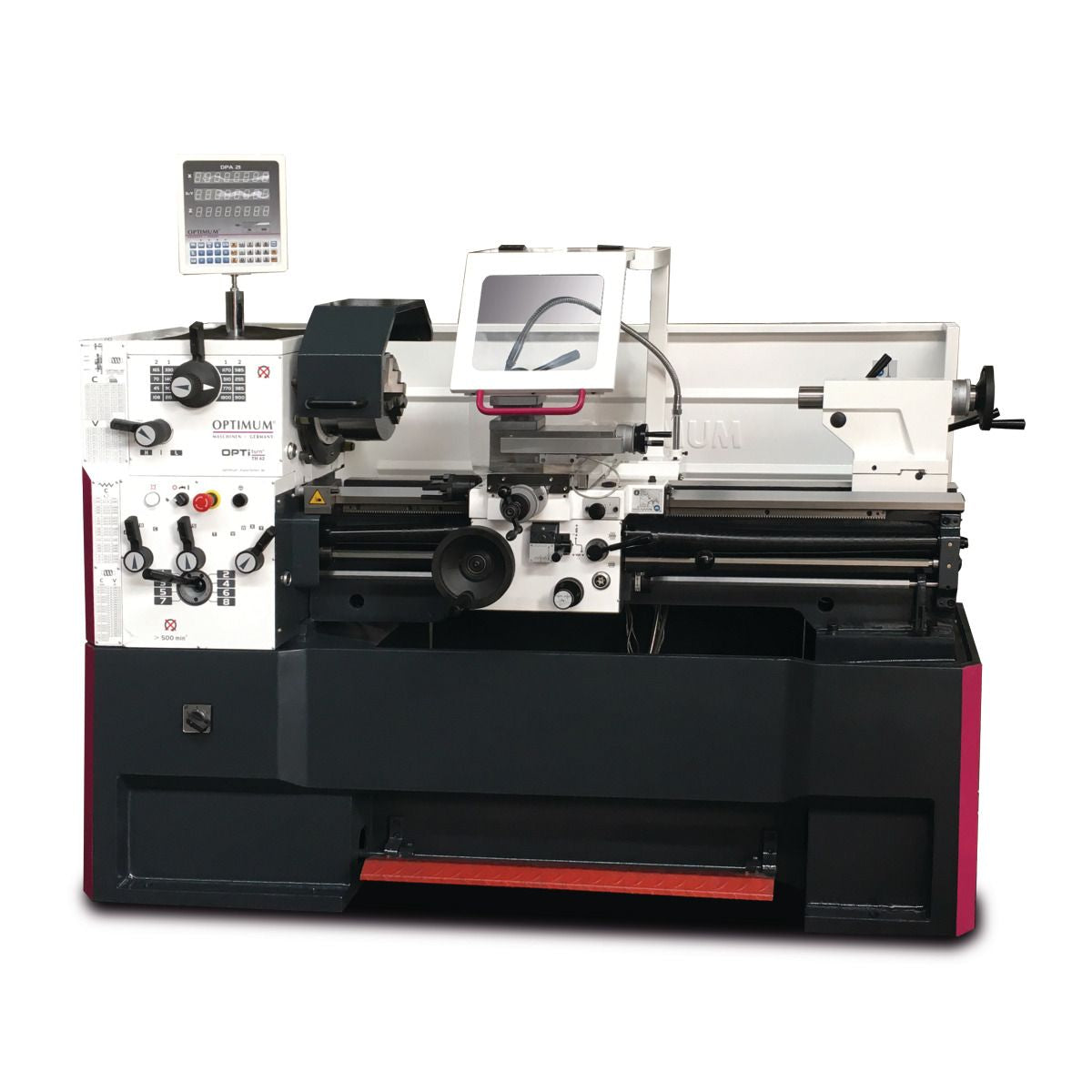

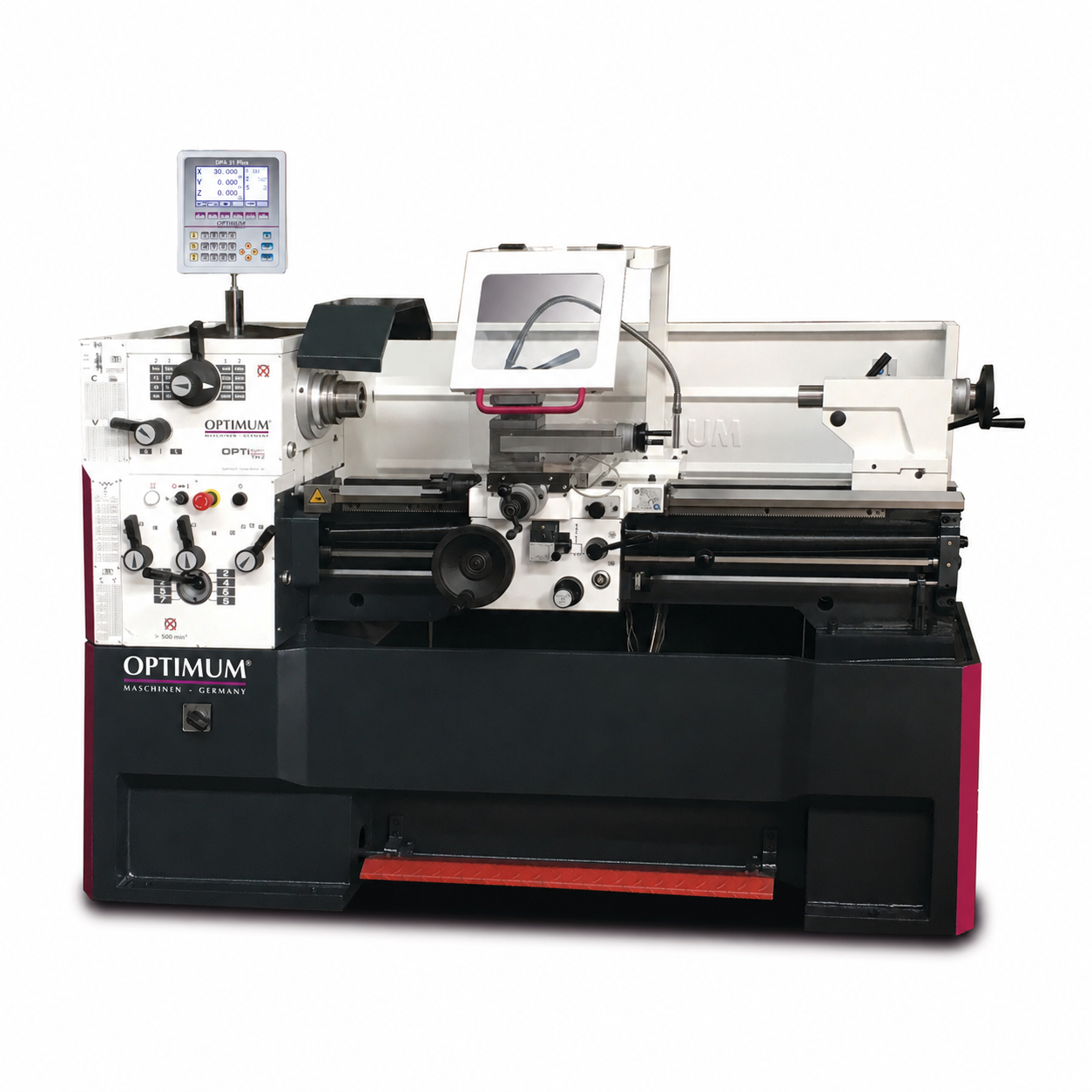

Az OPTIturn TH4210D precíz ipari egyetemes eszterga 1000 mm csúcstávolsággal, 420 mm-es ágy feletti elforduló átmérővel, 52 mm-es orsófurattal, DPA 31 Plus kijelzővel és 4,5 kW-os hajtással.
Az OPTIturn TH4210D precíziós vezér- és vonóorsós esztergagép egyedi alkatrészek, kisebb sorozatok, javítási munkák, valamint külső és belső hengeres felületek és menetek megmunkálására. Sokoldalú felszereltsége révén karbantartó műhelyek, szerszámüzemek és ipari gyártóvállalatok számára egyaránt megfelelő.
Az egy darabból öntött Meehanite gépágy és gépállvány, valamint az indukciósan edzett és precíziós köszörült prizmaágy stabil megmunkálási körülményeket biztosít. A DPA 31 Plus digitális helyzetkijelző gyorsabbá teszi a méretre állást, a finombeállítású pozícióütköző pedig támogatja az ismétlődő munkadarabok pontos elkészítését. A központi kenés és az állítható vezetékek hosszú távon is megbízható üzemeltetést tesznek lehetővé.
A gép 52 mm-es orsófurattal, Camlock No. 6 főorsócsatlakozással és 45–1800 ford./perc közötti, 16 fokozatú fordulatszám-tartománnyal rendelkezik. A kivehető ágyhídnál 590 mm-es munkadarab-átmérő érhető el. A metrikus és colos menetek cserekerekek cseréje nélkül választhatók ki, miközben a többféle előtolás, a négyszeres késtartó és a beépített hűtőrendszer sokoldalú felhasználást biztosít.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: precíziós vezér- és vonóorsós esztergagép
Kivitel: hagyományos, digitális helyzetkijelzővel
Hosszúság: 1940 mm
Szélesség/mélység: 915 mm
Magasság: 1375 mm
Nettó tömeg kb.: 1162 kg
Munkatartomány:
Csúcsmagasság: 210 mm
Csúcstávolság: 1000 mm
Ágy feletti elforduló átmérő: 420 mm
Keresztszán feletti elforduló átmérő: 250 mm
Kivehető ágyhídnál elforduló átmérő: 590 mm
Kivehető ágyhídnál esztergálható hossz: 260 mm
Gépágy szélessége: 250 mm
Főorsó:
Fordulatszám-tartomány: 45–1800 ford./perc
Fordulatszám-fokozatok száma: 16
Főorsócsatlakozás: Camlock DIN ISO 702-2 No. 6
Főorsófurat átmérője: 52 mm
Főorsókúp: MK6
Maximális késtartómagasság: 20 mm
Főorsóorr garantált körfutási pontossága: <0,015 mm
Főorsó csapágyazása: 2 állítható precíziós kúpgörgős csapágy
Főorsó kenése: olajfürdőben
Szánmozgások:
Felsőszán mozgástartománya: 140 mm
Keresztszán mozgástartománya: 230 mm
Hosszszán mozgástartománya: 780 mm
Felsőszán szögállítási tartománya: ±90°
Kézikerekek finombeosztása: 0,04 / 0,02 mm
Előtolások:
Hosszirányú előtolás tartománya: 0,05–1,7 mm/ford.
Hosszirányú előtolások száma: 17
Keresztirányú előtolás tartománya: 0,025–0,85 mm/ford.
Keresztirányú előtolások száma: 17
Jobb- és balirányú forgás kapcsolása: a hosszszánról, kapcsolóorsóval
Menetvágási tartományok:
Metrikus menetemelkedés: 0,2–14 mm/ford.
Metrikus menetemelkedések száma: 39
Colos menettartomány: 72–2 menet/1"
Colos menetemelkedések száma: 45
Diametrálmenet-tartomány: 8–44 DPI
Diametrálmenetek száma: 21
Modulmenet-emelkedés: 0,3–3,5 mm/ford.
Modulmenet-emelkedések száma: 18
Metrikus és colos menetválasztás: cserekerekek cseréje nélkül, kapcsolókarral
Szegnyereg:
Szegnyereghüvely belső kúpja: MK4
Szegnyereghüvely lökete: 120 mm
Szegnyereghüvely átmérője: 50 mm
Szegnyereghüvely finombeosztása: 0,025 mm
Szegnyereg oldalirányú állíthatósága kúpfordításhoz: ±10 mm
Szegnyereg rögzítése: szerszám nélkül, szorítókarral
Hajtás és elektromos adatok:
Hajtómotor teljesítménye: 4,5 kW
Teljes névleges teljesítmény: 4,6 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőszekrény tápellátása: 24 V DC
Kontaktorok és relék: Siemens vagy Schneider
Hűtőrendszer:
Hűtőszivattyú teljesítménye: 100 W
Hűtőfolyadék-tartály: különálló kivitel
Folyadékszintjelző: igen
Olajleválasztó: igen
Gépszerkezet és vezetékek:
Gépágy és gépállvány: egy darabból öntött Meehanite öntvény
Gépágy kialakítása: erősen bordázott szürkeöntvény prizmaágy
Gépágy felületkezelése: indukciósan edzett és precíziós köszörült
Z tengely vezetéke: edzett és köszörült
Szánok: precíziósan megmunkált kivitel
Vezetékek utánállítása: állítható éklécekkel
Fogaskerekek: edzett és köszörült kivitel
Központi kenés: a hosszszánban
Vezérorsó burkolata: igen
Késtartó: négyszeres, legfeljebb 20 mm-es esztergakésekhez
Biztonsági kialakítás:
Biztonsági elektronika: kétcsatornás
Biztonsági kézikerekek: lekapcsolási funkcióval az X és Z tengelyen, EN 23125 szerint
Kapcsolók: életciklus-számítással, EN ISO 13849 szerint vizsgálva
Vészleállító berendezés: lábbal működtethető
Forgácsvédő burkolat: beépített LED-géplámpával
Vezérlés:
DPA 31 Plus digitális helyzetkijelző:
Az OPTIturn TH4210D hagyományos, nem CNC-vezérlésű esztergagép. A DPA 31 Plus digitális helyzetkijelző közvetlenül megjeleníti a szánok pozícióját, ezzel egyszerűbbé teszi a méretre állást és csökkenti a leolvasási hibák lehetőségét. A főorsó fordulatszámát külön érzékelő méri, a kezelés pedig áttekinthető membránbillentyűzeten keresztül történik.
Műszaki adatok:
Digitális helyzetkijelző típusa: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzőtechnológia: LED
Kezelőfelület: membránbillentyűzet
Főorsó-fordulatszám érzékelése: külön érzékelővel
Szerszámmemória: 99 szerszámhely
Adatkapcsolat: Sub-D csatlakozó
A gépen elérhető szoftverfunkciók:
Abszolút és inkrementális mérési mód
Átmérő- és sugárkijelzés
Z0- és Z1-tengelyértékek összeadása
Lineáris mérési hiba kompenzálása
Főorsó-fordulatszám kijelzése
99 szerszámhely tárolása
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus digitális helyzetkijelző
Állóbába Ø10–130 mm befogási tartománnyal
Mozgóbába Ø10–100 mm befogási tartománnyal
LED-géplámpa
MK6–MK4 szűkítőhüvely
Állócsúcs MK4
Négyszeres késtartó legfeljebb 20 mm-es esztergakésekhez
Finombeállítású pozícióütköző
Cserekerék-készlet
Első feltöltés minőségi gépolajjal
Kezelőszerszám-készlet
Opcionális:
Tokmányok és munkadarab-befogók:
Önközpontosító hárompofás esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
Önközpontosító négypofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
Egyenként állítható pofás négypofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON önközpontosító hárompofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON önközpontosító négypofás öntöttvas esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON hárompofás acél esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON önközpontosító négypofás acél esztergatokmány Ø250 mm, Camlock DIN ISO 702-2 No. 6
Síktárcsa Ø350 mm, Camlock DIN ISO 702-2 No. 6
5C–No. 6 patronbefogó
SPC 5C patronkészlet
Késtartók és forgácsolószerszámok:
SWH 5-B gyorscserélő késtartókészlet, 0,01 mm ismétlési pontossággal
SWH gyorscserélő késtartó gyári felszerelése és illesztése
Pótkéstartó 25 × 120 mm, D típus
Pótkéstartó 32 × 130 mm, H típus
DMS20-2 keményfém esztergakés-készlet, 20 mm, 5 részes
DMS20-1 keményfém esztergakés-készlet, 20 mm, 5 részes
Belső esztergakés-készlet, 5 részes
HSS központfúrókészlet, 10 részes, Ø0,75–4,5 mm
Esztergagépes befogóelem-készlet 20-05
Csúcsok és felfogási kiegészítők:
Forgócsúcs MK4, háromféle kivitelben
Telepítési és műhely-kiegészítők:
SE 2 szintezőlap
SE 85 rezgéscsillapító gépláb
Unicraft Gumiszőnyeg többféle méretben
