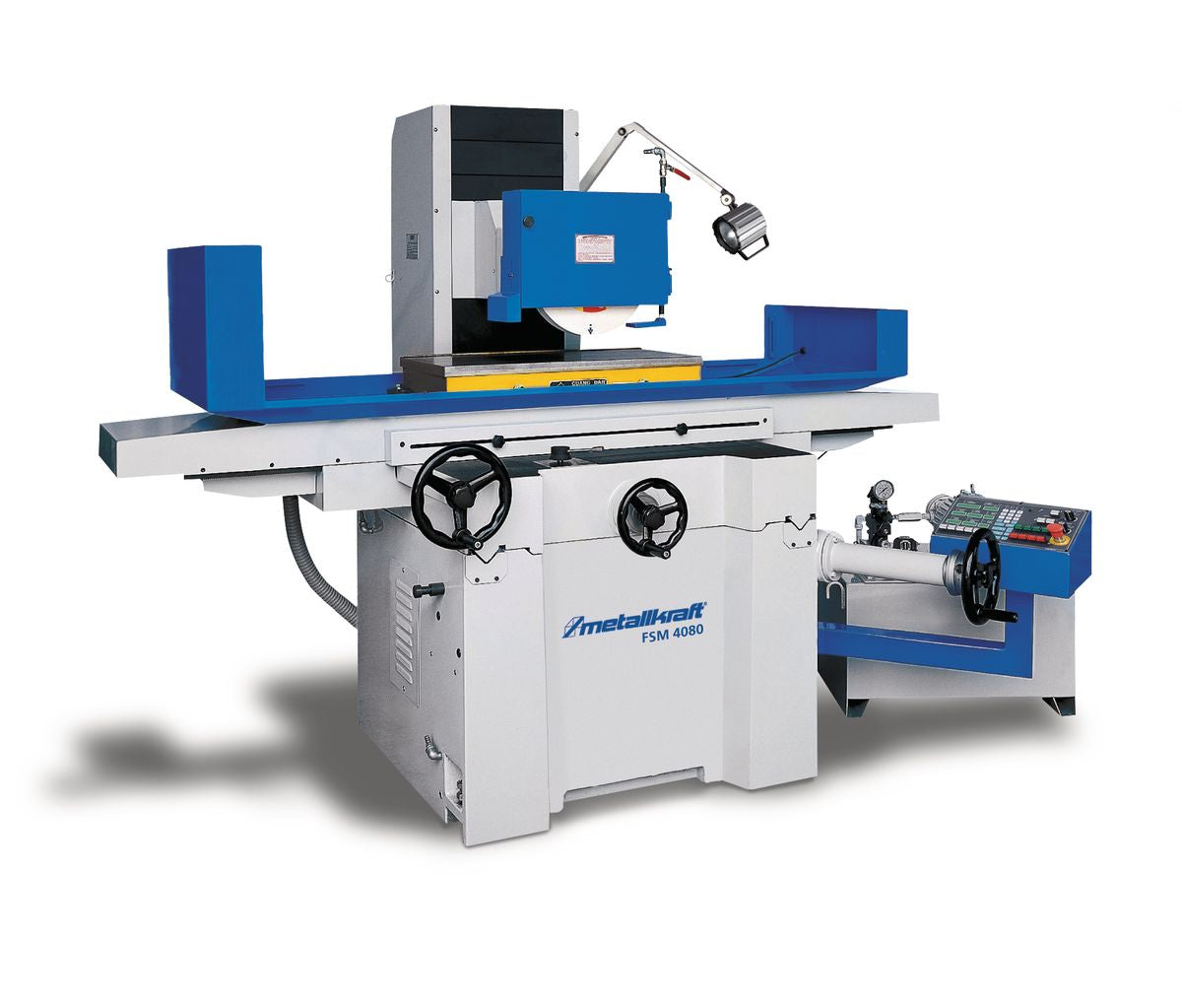

FSM konzolos kialakítású ágyvezetékes Síkköszörűgép
- Precíziós felület köszörülési munkákhoz ipari alkalmazásokban
- Maximális merevség és stabilitás feszültségmentesítő hőkezeléssel és edzéssel készült öntöttvas konstrukcióval
- Magas minőségű főorsó precíziós kúpgörgős csapágyakkal (futási pontosság 2µm)
- Elektromágneses asztal a munkadarab rögzítésére, beleértve az automatikus demagnetizáló funkciót
- Automatikus központi kenőrendszer minden vezetősínhez és főorsóhoz
- Kézi hántolású és Turcite-B bevonattal ellátott V-alakú vezetékek biztosítják az extrém egyenletes, alacsony súrlódású mozgást és a legmagasabb pontosságot
- Halogén munkavilágítás, porálló, teljesen érintésvédett és IP65-nek megfelelően vízsugár elleni védelemmel
- Második korongfelfogató tárcsa a csomagolás részeként
- Hosszirányú mozgatás hidraulikus, keresztirányú mozgatás automatikus szelepvezérléssel és a függőleges mozgatás manuális.
- AD5 félautomata vezérléssel szerelve
CE megfelelősségi nyilatkozat és magyar nyelvű használati utasítás
Orsó meghajtómotorja 3,75 kW
Munkaasztal (mm) 400×800
Max. asztal elmozd. (mm) 450×860
Max. tengely-asztal távolság 550 mm
Asztalsebesség 5-25m/perc
Asztalvezetékezés V és csúszófelület
Auto. keresztelotolás növekmény 0,1mm x 12mm
Korong fordulatszám: 1450 f/p
Korong méret: 460 x 50 x 127 mm
Gyorsjárat keresztirányban 900 mm/perc
Tömeg 3250 kg
Keresztelotolás
1 ford a keréken 5mm
1 oszt. a skálán 0.02mm
AD5 automata előtoló vezérlés:
Kézi üzemmód funkciói:
- hosszirányú mozgás sebessége, lökethossz
- keresztirányú előtolás léptéke
- fogásvétel, előre beállított értékkel
Automata üzemmód:
- fogásvétel értéke (0,001mm)
- hosszirányú mozgás sebessége állítható, lökethossz behatárolható
- keresztirányú előtolás sebessége állítható, léptéke megadható
(nagyoló és simító köszörülésnél)
- szakaszos vagy folyamatos keresztirányú előtolás
- köztes és végső kiszikráztatás gyakorisága és ideje megadható (sec)
- megmunkálás befejezése után a korong kiemelésének értéke (mm)
Gyárilag szállított tartozékok:
· Géplámpa
· Köszörűkorong
· Köszörűkorong felfogatótárcsa
· Párhuzam szabályzó
· Korongkiegyensúlyozó készülék és tüske
· Gyémánt szabályzó
· Szintező csavarok és lemezek
· Kezelőszerszámok
* Elektromágneses asztal
* Asztaldemagnetizáló
* AD5 automata előtoló panel
Alapgép standard tartozékokkal.
