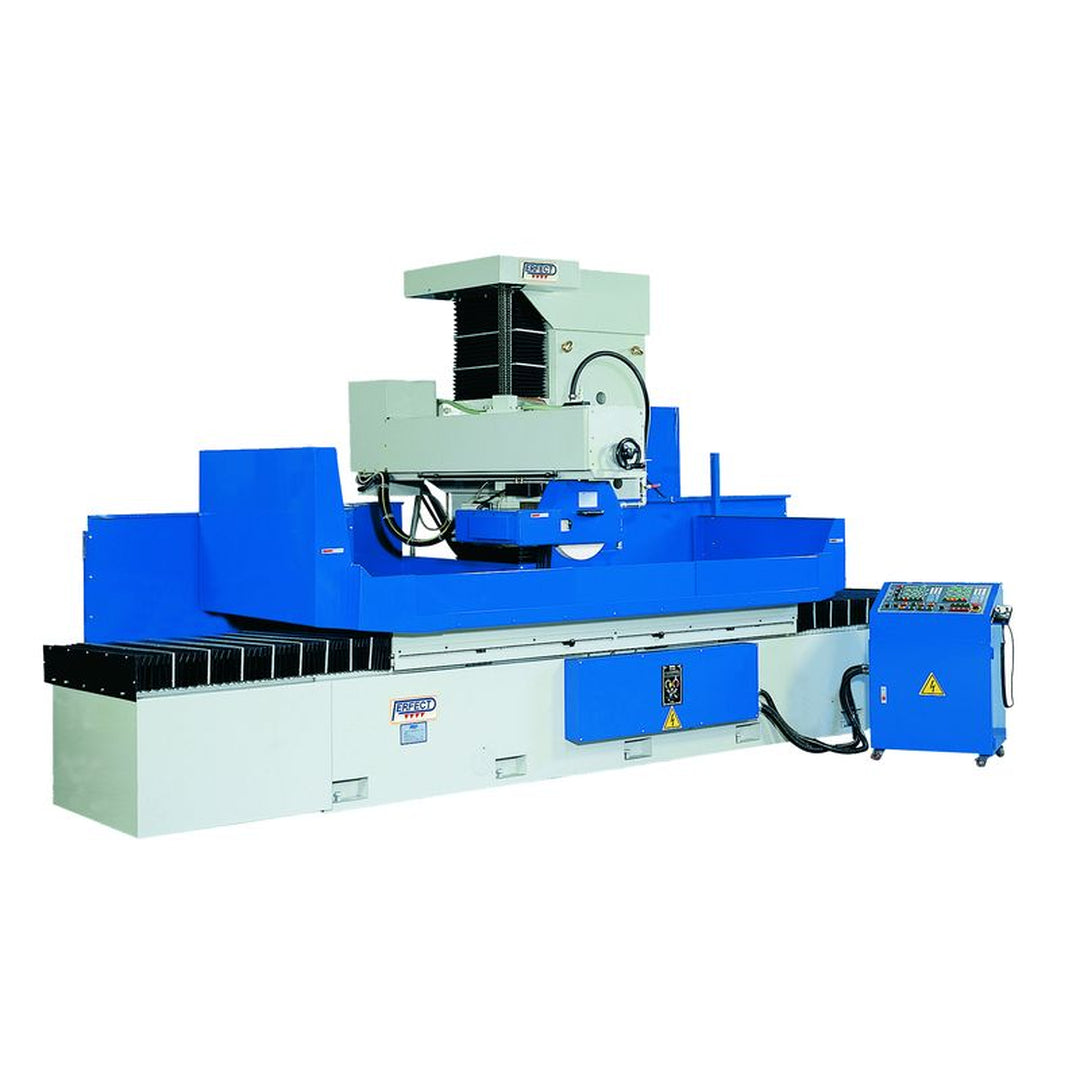

A PFG-100150AHD konzolos síkköszörűgép 1000 × 1500 mm-es asztallal, 2400 kg terhelhetőséggel, hidraulikus hosszirányú mozgatással és AD5 NC automatikus fogásvétellel működik.
A PFG-100150AHD nagy felületű munkadarabok síkköszörülésére készült, három tengelyen automatizált, konzolos gép. Az 1000 × 1500 mm-es köszörülési felület és a 2400 kg-os megengedett asztalterhelés miatt elsősorban nagyobb alkatrészeket megmunkáló gépgyártó és fémmegmunkáló üzemek számára alkalmas. A hosszirányú mozgás hidraulikus, a keresztirányú előtolás és a függőleges fogásvétel automatikus.
Az AD5 NC rendszerrel a teljes leválasztási érték, a nagyoló és simító fogásvétel, valamint a kiszikráztatás a kezelőpanelen állítható be. A változtatható asztalsebesség lehetővé teszi a mozgás megmunkálási feladathoz igazítását. Az elektronikus MPG kézikerék segíti a függőleges tengely beállítását, az automatikus keringtetett kenés pedig ellátja a vezetékeket és a hajtáselemeket.
A bordázott, dobozszerkezetű oszlop és konzolgerenda, valamint a kettős falú gépágy és asztal a merevséget szolgálja. A köszörűorsó P4 pontossági osztályú csapágyazást kapott; a gyártó 2 µm orsófutási értéket ad meg. A függőleges tengelyen előfeszített lineáris vezetékek és golyósorsó, az X és Z csúszóvezetékeken Turcite-B bevonat található.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: konzolos síkköszörűgép
Kivitel: három tengelyen automatizált, AD5 NC fogásvételi rendszerrel
Munkaasztal és megmunkálási kapacitás:
Az asztal köszörülési felülete: 1000 × 1500 mm
Legnagyobb megengedett összes asztalterhelés: 2400 kg
Legnagyobb orsóközép–asztal távolság: 800 mm
Asztal megvezetése: V–V kialakítás
Köszörűkorong és orsó:
Köszörűkorong mérete, átmérő × szélesség × furat: 405 × 50 × 127 mm
Legnagyobb alkalmazható köszörűkorong mérete: 405 × 75 × 127 mm
Köszörűorsó csapágyazása: P4 pontossági osztályú ferde hatásvonalú csapágyak
Orsófutás gyártói értéke: 2 µm
Köszörűorsó motorjának teljesítménye: 10 HP, kb. 7,5 kW
Mozgások, megvezetések és kenés:
Hosszirányú asztalmozgatás: hidraulikus
Keresztirányú automatikus előtolás: félvezetőrelés vezérlés
Függőleges mozgás: AC szervomotoros hajtás
Függőleges tengely megvezetése és hajtása: előfeszített lineáris vezetékek és golyósorsó
Asztalsebesség szabályozása: arányos hidraulikaszeleppel
X és Z csúszóvezetékek bevonata: Turcite-B
Kenés: automatikus, keringtetett kenőrendszer
Méretek és tömeg:
Gép nettó tömege: 13800 kg
Csomagolt bruttó tömeg: 14800 kg
Hossz: 5160 mm
Szélesség: 2660 mm
Magasság: 2555 mm
Vezérlés:
AD5 NC automatikus fogásvételi rendszer és gépvezérlés:
Az alapfelszereltséghez tartozó AD5 rendszer a függőleges fogásvétel automatizálására szolgál. A kezelő a vezérlőpanelen állítja be a megmunkálási ciklus fő értékeit; a függőleges tengelyt AC szervomotor mozgatja, kézi beállítását MPG elektronikus kézikerék segíti. A keresztirányú előtolás automatikus, a hosszirányú asztalmozgás hidraulikus.
Műszaki adatok:
Automatikus fogásvételi rendszer: AD5 NC
Beállítható teljes leválasztási érték: igen
Beállítható nagyoló fogásvétel: igen
Beállítható simító fogásvétel: igen
Beállítható kiszikráztatás: igen
Függőleges tengely kézi beállítása: MPG elektronikus kézikerék
Alapfelszereltség:
AD5 NC automatikus fogásvételi rendszer
Köszörűkorong
Korongfelfogó karima
Karimalehúzó
Korongkiegyensúlyozó tengely
Korongkiegyensúlyozó állvány
Gyémántos korongszabályozó készülék
Felső elhelyezésű, kézi párhuzamos korongszabályozó
Szintezőcsavarok és alátétlemezek
Szerszámosláda és szerszámok
Kezelési útmutató
Gyors függőleges fel- és lemozgatás
Automatikus keresztlöket-beállítás a kezelőpanelről
Crisscross köszörülési funkció
Hátsó fröccsenésvédő fal
Egyszerű hűtőfolyadék-rendszer, ha nem rendelnek a géphez más hűtőrendszert
Opcionális:
Megmunkálási kapacitás és főorsó:
1000 mm-re növelt legnagyobb orsóközép–asztal távolság
15 HP teljesítményű orsómotor, kb. 11,2 kW
Frekvenciaváltó a köszörűorsó fordulatszámának szabályozásához
Munkadarab-befogás:
Elektromágneses befogóasztal
Mágneserő-szabályozó és automatikus lemágnesező az elektromágneses asztalhoz
Korongszabályozás és kiegyensúlyozás:
NC automatikus párhuzamos korongszabályozó és kompenzációs rendszer
Félautomatikus vagy automatikus korongkiegyensúlyozó berendezés
További korongfelfogó karima
Hűtés és munkatér:
Automatikus papírszalagos szűrővel ellátott hűtőfolyadék-rendszer
Automatikus papírszalagos szűrővel és mágneses leválasztóval ellátott hűtőfolyadék-rendszer
Levegőhűtéses hidraulikaolaj-hűtő
Munkalámpa
