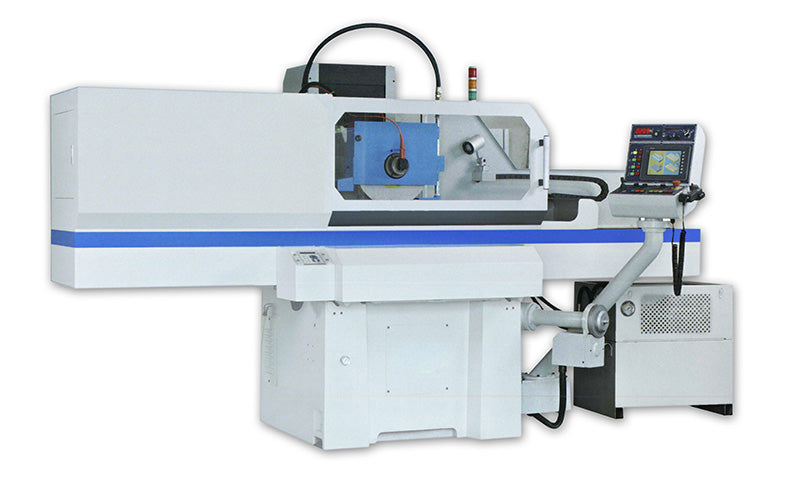

Síköszörűgép PFG-30600ADP szervomotoros, grafikus kijelzésű érintőképernyős vezérléssel
- Preciz köszörülési feladatokhoz
- Erős főorsó motor fokozatmentes fordulatszámállítással
- Merev, rezgésmentes meechanite öntvény gépalap
- Mindhárom tengelyen edzett vezetékek,
- Fejmozgatás C3 osztály pontosságú golyósorsóval, AC szervómotorral
- Keresztirányú mozgás C3 osztály pontosságú golyósorsóval, AC szervómotorral
- Hoszzirányú mozgás eco költségtakarékos hidraulika rendszerrel
- Edzett anyagok nagy pontosságú köszörüléséhez
- Könnyen programozható érintőképernyős vezérlés, grafikus kijelzővel
Gépadatok:
Asztal köszörülési felülete: 300x600 mm
Az orsó és az asztal közötti max. távolság: 550 mm
Asztal mozgás kb. sebessége: 5~25 m/perc
Keresztirányú gyorselőtolás: 900 mm/perc
Kézi emelés gyorsjárata: 450 mm/perc
Automatikus keresztelőtolás motor teljesítmény: 750 W (AC motor)
Fej gyorsjárati emelő motor teljesítmény: 1kW (AC motor)
Kereszt és függőleges előtolás (mm) 1 ford.: (×1) 0,1 (×5) 0,5 (×10) 1
Kereszt és függőleges előtolás (mm) 1 fok: (×1) 0,001 (×5) 0,005 (×10) 0,01
Korong méretei: 355x38x127 mm
Korong fordulatszáma: 1450 f/p
Orsó motor teljesítmény: 5 (LE)
Hidraulikus motor teljesítmény: 2 (LE)
Nettó tömeg: 2500kg
Csomagolt tömeg: 3000kg
Méretek (H×SZ×M): 3500×2260×2520 mm
Standard funkciók és kiegészítők
1 AD5 NC vezérlési funkciók
2 Keresztelőtolás programozása
3 Cikkcakk köszörülés
4 Micro lépéses előtolás
5 Félig zárt munkatér kabin (right side open)
6 5HP inverteres főorsómotor
7 LCD érintőképernyős panel (Grafikus programválasztás, paraméterezés)(PLC controller)
8 Automatikus léptetésű beszúróköszörülés
9 Automatikus hosszelőtolás út beállítása
10 Vertikális elmozdulás AC servo motor + kézikerék
11 Kereszt előtolás AC servo motor + elektromos kézikerék
12 Folyamatos szabályzású proporcionális szeleppel szerelt hidraulika rendszer
13 Mindhárom tengely pozíciójának kijelzése (Cross feed & Vertical feed)
14 Automatikus korong felszabályzás és kompenzáció (asztalra szerelt változat)
Mellékelt kiegészítők:
Köszörű Korong
Korong felfogató tárcsa
Korong kiegyensúlyozó tengely
Korong kiegyensúlyozó állvány
Kőlehúzó gyémánt (asztalra szerelt)
Szintező csavarok és lapok
Kezelőszerszámok
Géplámpa, CE megfelelőség, magyar nyelvű gépkönyv
Opcionálisan rendelhető kiegészítők:
- Lineáris vezetékekkel szerelve a nagyobb pontosságú beszúró vagy osztásközű köszörülési feladatokhoz.
- Automatikus korongkiegyensúlyozó rendszer
- Fejre szerelt korongfelszabályzó és kompenzáló rendszer
