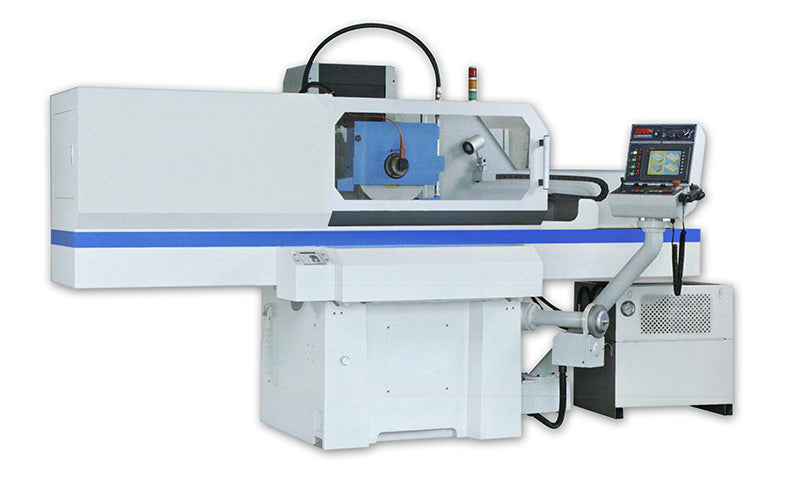

Sííköszörűgép PFG-2550ADP érintőképernyős grafikus vezérléssel
- Preciz köszörülési feladatokhoz
- Erős főorsó motor fokozatmentes fordulatszámállítással
- Merev, rezgésmentes meechanite öntvény gépalap
- Mindhárom tengelyen edzett vezetékek,
- Fejmozgatás C3 osztály pontosságú golyósorsóval, AC szervómotorral
- Keresztirányú mozgás C3 osztály pontosságú golyósorsóval, AC szervómotorral
- Hoszzirányú mozgás eco költségtakarékos hidraulika rendszerrel
- Edzett anyagok nagy pontosságú köszörüléséhez
- Könnyen programozható érintőképernyős vezérlés, grafikus kijelzővel
Gépadatok:
Asztal köszörülési felülete: 200x450 mm
Az orsó és az asztal közötti max. távolság: 500 mm
Asztal mozgás kb. sebessége: 5~25 m/perc
Keresztirányú gyorselőtolás: 900 mm/perc
Kézi emelés gyorsjárata: 450 mm/perc
Automatikus keresztelőtolás motor teljesítmény: 750 W (AC motor)
Fej gyorsjárati emelő motor teljesítmény: 1kW (AC motor)
Kereszt és függőleges előtolás (mm) 1 ford.: (×1) 0,1 (×5) 0,5 (×10) 1
Kereszt és függőleges előtolás (mm) 1 fok: (×1) 0,001 (×5) 0,005 (×10) 0,01
Korong méretei: 180×13×31,75 mm
Korong fordulatszáma: 2900 f/p
Orsó motor teljesítmény: 2 (LE)
Hidraulikus motor teljesítmény: 1 (LE)
Nettó tömeg: 1950 kg
Csomagolt tömeg: 2330 kg
Méretek (H×SZ×M): 2680×2350×2000 mm
Csomagolt méretek (H×SZ×M): 3120×2220×2520 mm
ADP érintőképernyővel szerelt PLC vezérlés
A vezérlés célja a köszörülési folyamat automatizálása és az operátori beavatkozás minimalizálása.
A rendszer PLC vezérlésen alapul, amely egyszerű kezelhetőséget és megbízható működést biztosít.
Az ADP vezérlés lehetővé teszi a többtengelyes automatikus működést és a különböző köszörülési ciklusok programozását.
A kezelőpanel gombokkal és vezérlőelemekkel biztosítja a gép gyors és egyszerű kezelését.
A rendszer támogatja az automatikus előtolást, valamint a köszörülési folyamat paramétereinek beállítását.
Az automatizált működés növeli a megmunkálási hatékonyságot és a pontosságot.
A rendszer ideális választás olyan felhasználásokhoz, ahol fontos az egyszerű kezelhetőség és a megbízható, ismételhető működés.
Alapfelszereltség / standard funkciók
1 LCD érintőképernyős panel (HMI felület) (PLC vezérlés)
2 Automatikus lefelé előtolás (NC)
3 Automatikus dresszing és kompenzáció (asztal párhuzamos dresszing)
4 Függőleges mozgás AC szervomotorral + MPG kézikerékkel
5 Keresztirányú előtolás AC szervomotorral + MPG kézikerékkel
6 Automatikus keresztosztásos köszörülés
7 Automatikus keresztlöket beállítás
8 Keresztezett (crisscross) köszörülés
9 Mikro előtolás keresztirányban
10 Fokozatmentes arányos szelepvezérelt hidraulikus rendszer
11 Automatikus hosszirányú löketállítás
12 Pozíciókijelzés (kereszt- és függőleges előtolás)
13 Félig zárt fröccsenésvédelem (jobb oldal nyitott)
14 5 LE orsómotor frekvenciaváltóval
Mellékelt kiegészítők:
Köszörű Korong, Korong felfogató agy
Korong kiegyensúlyozó tengely
Korong kiegyensúlyozó állvány
Kőlehúzó gyémánt
Szintező csavarok és lapok, szerszámok
