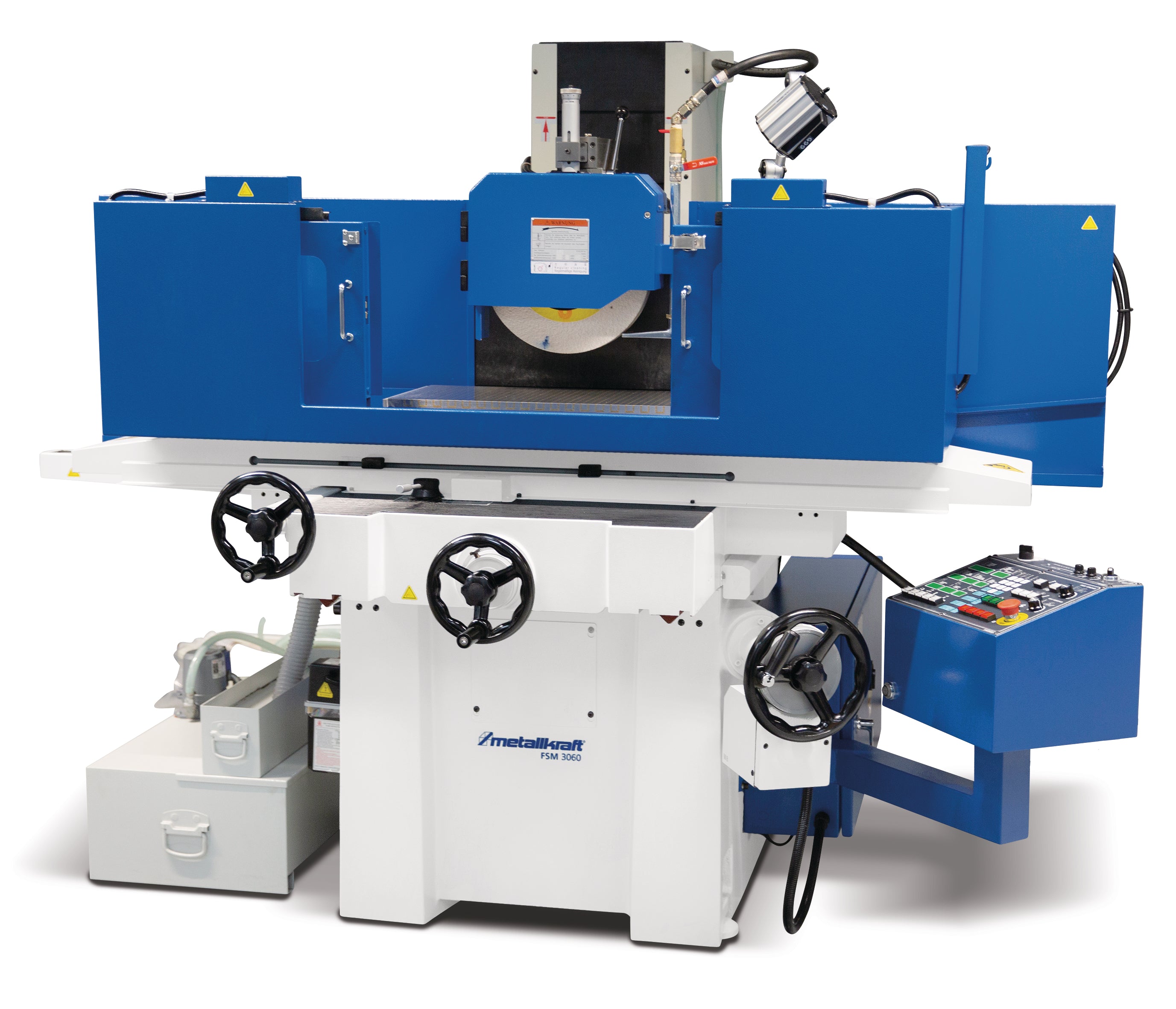

- Precíziós felület köszörülési munkákhoz ipari alkalmazásokban
- Maximális merevség és stabilitás feszültségmentesítő hőkezeléssel és edzéssel készült öntöttvas konstrukcióval
- Magas minőségű főorsó precíziós kúpgörgős csapágyakkal (futási pontosság 2µm)
- Elektromágneses asztal a munkadarab rögzítésére, beleértve az automatikus demagnetizáló funkciót
- Automatikus központi kenőrendszer minden vezetősínhez és főorsóhoz
- Kézi hántolású és Turcite-B bevonattal ellátott V-alakú vezetékek biztosítják az extrém egyenletes, alacsony súrlódású mozgást és a legmagasabb pontosságot
- Halogén munkavilágítás, porálló, teljesen érintésvédett és IP65-nek megfelelően vízsugár elleni védelemmel
- Második korongfelfogató tárcsa a csomagolás részeként
- Hosszirányú mozgatás hidraulikus, keresztirányú mozgatás automatikus szelepvezérléssel és a függőleges mozgatás manuális.
- AD5 félautomata vezérléssel szerelve
CE megfelelősségi nyilatkozat és magyar nyelvű használati utasítás
Méretek és súlyok
Hossza (termék) kb. 2630 mm
Szélesség/mélység (termék) kb. 1550 mm
Magasság (termék) kb. 1800 mm
Nettó tömeg kb. 1743 kg
Elektromos adatok
A meghajtó motor teljesítménye 3,75 kW
Hidraulikus szivattyú motor teljesítménye 0,75 kW
Tápfeszültség 400V
Hálózati frekvencia 50Hz
Orsó
Orsó fordulatszáma 1450 perc¯¹
Köszörűkorong(ok)
Köszörűkorong külső átmérője 355mm
Köszörűkorong szélessége 38mm
Köszörűkorong furat 127mm
Köszörű mágnesasztal
Köszörű mágnesasztal szorítófelület hossza 600mm
Köszörű mágnesasztal szorítófelület szélessége 300mm
Köszörű mágnesasztal max. munkadarab súlya 300 kg
Max. távolság orsó és a mágnesasztal között 500 mm
X tengely
x tengely mozgási sebessége 5 – 25m/perc
Automatikus adagolásszabályozás AD 5
Az fsM sorozatú modellek automatikus adagolásvezérléssel (AD 5) vannak felszerelve. Különböző csiszolási ciklusok állnak rendelkezésre: felületi hurkok szállítással a kezdőponton, horonyhurkok szállítással a kezdőponton, horonyhurkok szállítással a kezdő és végpontokban. A csiszolókorong szállítása a munkadarabtól függően egyedileg tervezhető. A teljes őrlési méret durva és finom szállításra oszlik, a szállítási lépések szabadon megadhatók, alkalmazástól függően, minimális felbontással akár 0,001 mm-ig.
SZÁLLÍTÁSI TARTALOM
Köszörűkorong felfogató tárcsa
Köszörűkorong
Korong kiegyensúlyó állvány
Kezelőszerszám
