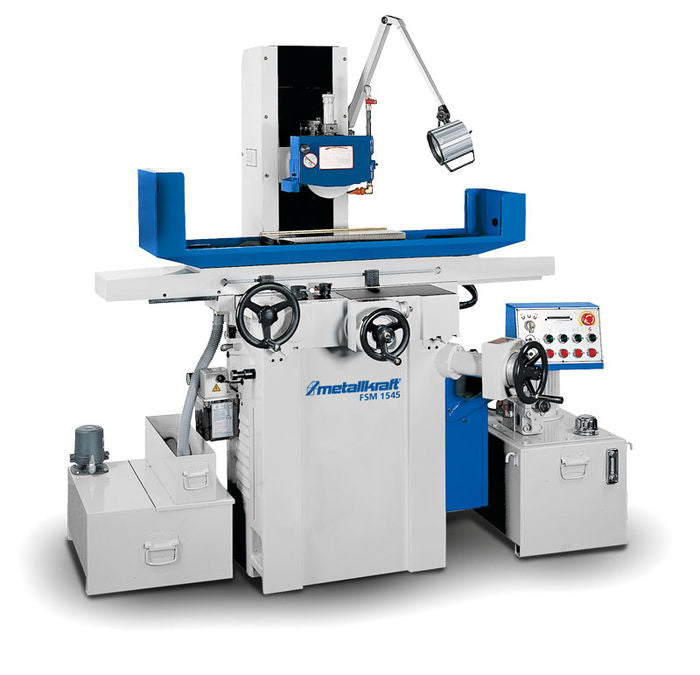

Precíziós síkköszörűgép
NC vezérlésű függőleges előtolással
Precíziós felületköszörüléshez az ipari szektorban
Maximális merevség és stabilitás a stresszmentes, utólag izzított és edzett öntöttvas konstrukciónak köszönhetően
Kiváló minőségű orsó precíziós kúpos görgőscsapágyakkal (koncentritás 2 µm)
Elektromágneses asztal megfogatás a munkadarab rögzítéséhez, beleértve az automatikus kimágnesezési funkciót
Automatikus központi kenés minden csúszóvezetékhez és orsóhoz
A kézzel hántolt és a Turcite-B bevonattal ellátott V vezetők rendkívül egyenletes, kis súrlódású mozgást és maximális pontosságot garantálnak
Halogén munkalámpa porálló, teljesen érintésbiztos és vízsugarak ellen védett az IP65 szerint
Automatikus előtolás vezérlés AD 5
Műszaki adatok
Asztal mérete 150 x 450 mm
Orsó és asztal közötti max. távolság. 450 mm
Mozgás a táblázatban 5 - 25 m / min
Max. Munkadarab súlya 110 kg
Orsó fordulatszám 2900 ford/perc
Köszörűkorong mérete 180 x 13 x 31,7 mm
A motor teljesítménye 1,5 kW
Hidraulikus szivattyú 0,75 kW
Elektromos csatlakozás 400 V / 50 Hz
Méretek (L x Sz x M) 1900 x 1300 x 1700 mm
Súly 900 kg
Az FSM sorozat modelljei automatikus előtolásvezérléssel (AD 5) vannak felszerelve. Különböző csiszolási ciklusok állnak rendelkezésre: felületi csiszolás előtolással a kezdőpontban, horonycsiszolás előtolással a kiindulási pontban, horonycsiszolás előtolással a kezdő és a végpontban. A csiszolókorong betáplálása a munkadarabtól függően egyedileg is kialakítható. A teljes csiszolási méret durva és finom betáplálásra oszlik, az adagolási lépések az alkalmazástól függően szabadon megadhatók, legkisebb felbontásuk legfeljebb 0,001 mm. A visszacsapások beprogramozásának lehetősége bizonyos számú betolási lépés után, valamint passzok az elsütésre a csiszolási dimenzió elérése után garantálják a legjobb csiszolási eredményeket.
Szállítás és funkciók
Elektromos mágnesasztal
Automatikus demágnetizáló
Köszörűkorong
Korong kiegyensúlyozó állvány
Kéziszerszámok
Halogén munkalámpa (IP65)
Hűtőrendszert
AD5 automata előtoló panel
