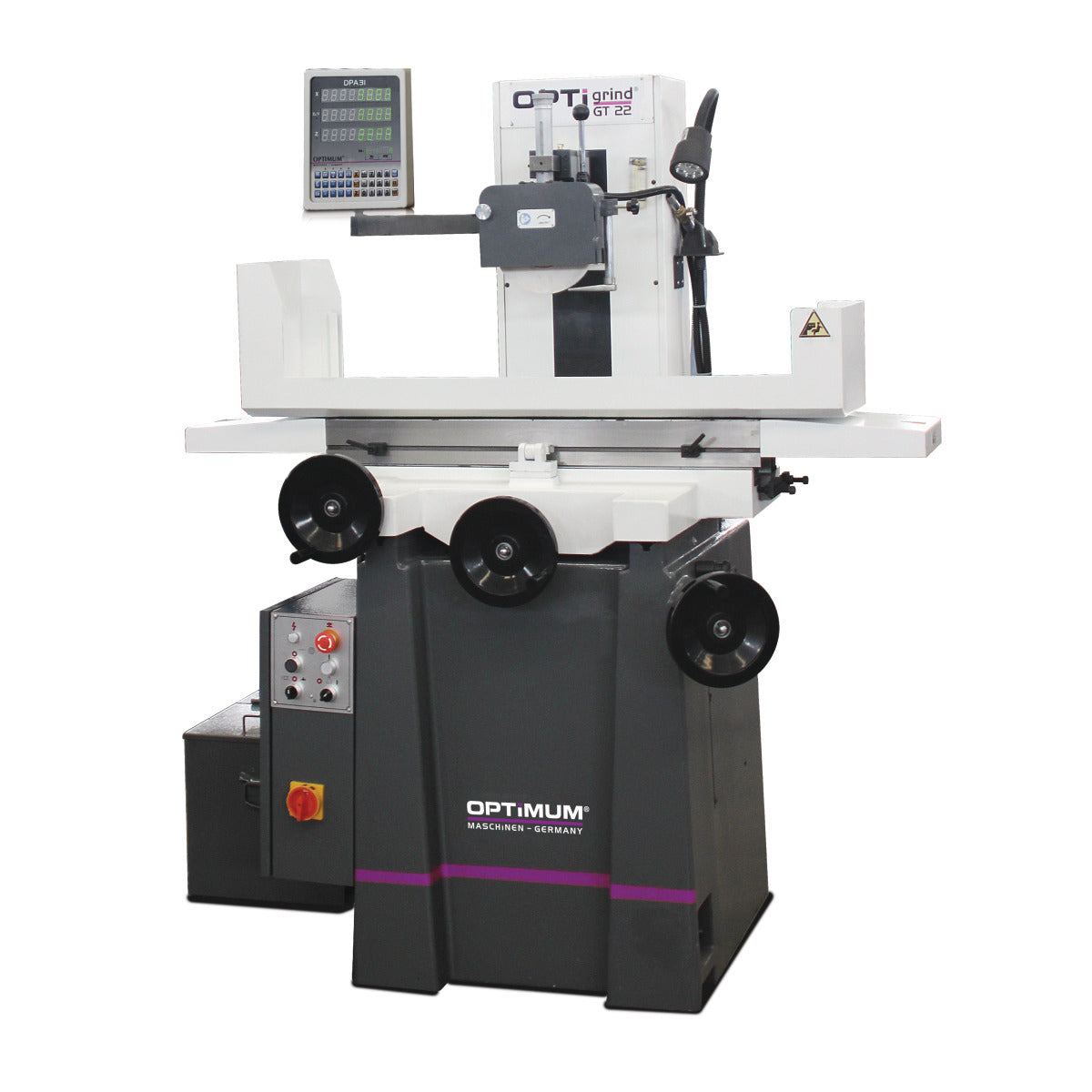

- Kiváló minőségű orsó precíziós kúpgörgős csapágyakkal
Edzett és köszörült asztalvezetők
Turcite-B bevonatú illesztővezetők a nagy kopásállóság és az alacsony súrlódás érdekében
Integrált köszörűkorong-elszívó
Masszív, csavarodásnak ellenálló öntöttvasból készült gépalap a maximális merevség és stabilitás érdekében
Holtjátékmentes V-síkvezető a Z-tengelyen és lapos vezetők az X- és Y-tengelyeken
Trapéz menetes orsó az Y tengelyben
Manuális központi kenés
Minden lapos vezető finoman le van kaparva, hogy garantálja az összes kézi mozgás nagy pontosságát
LED lámpa
Biztonsági elektromosság 24 V DC-ben
Köszörülési pontosság: 0,005 mm
Korund csiszolókorong 46 szemcsés minden szokásos acélhoz szabványos szállítási terjedelemben
Kétcsatornás biztonsági villany
EMC szűrő osztály
Jelentős energiamegtakarítás az IE3 motornak köszönhetően
Hűtőrendszer külső hűtőfolyadék tartállyal
Új mérőszalagok
A mérőcsíkok elektronikus mérőelemei védettek és tömítettek a házban
Pontos és megbízható mérési eredményeket tesz lehetővé, még akkor is, ha a mérőrendszer olajban vagy hűtőfolyadékban működik
Rezgés- és mágneses interferenciatűrő
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1970mm Szélesség/mélység (termék) kb.1300mm
Magasság (termék) kb.1700mm Nettó tömeg kb.850kg
Elektromos adatok
Meghajtómotor teljesítménye 1,5 kW Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Orsó
Orsó fordulatszáma 2850 perc¯¹ Az orsó valódi futási pontossága 0,005 mm
Köszörűkorong(ok)
Csiszolótárcsa külső átmérője 200mm Csiszolótárcsa szélessége 20mm
Csiszolótárcsa furat 31,75mm Csiszolótárcsa kerületi sebessége 33m/s
Felületcsiszoló asztal
Felületcsiszolóasztal szorítófelület hossza 200mm Felületcsiszoló asztal szorítófelülete szélessége 500mm
Felületcsiszoló asztal max. munkadarab súlya128kg Felületcsiszoló asztal Munkadarab magassága350mm
Max. hézag orsó és felületi csiszolóasztal között450mm
X tengely
x tengely mozgási sebesség Kézi X tengely mozgás 500 mm
Z tengely
Z tengely mozgása 240 mm
SZÁLLÍTÁSI TARTALOM
Csiszolókorong Grain 46
LED lámpa
Hűtőberendezés hűtőfolyadék tartállyal
Digitális pozíciókijelző
Állandómágnes
Mandrour egyensúlyozása
Vonókészülék finom szállítással
Kiigazítási lábak
Köszörűasztal kézikerék hosszirányú hajtás
Csiszolóasztal kézikerekes keresztszállítás
Köszörűfejű kézikerék függőleges szállítás
Kezelőeszköz
FELSZERELÉS
Felszerelés
RögzítőlapÁllandó mágnes Párhuzamos csiszolókészülék✔
Hűtőfolyadék készülék40W MunkafényLED lámpa
Beállító lábak✔
