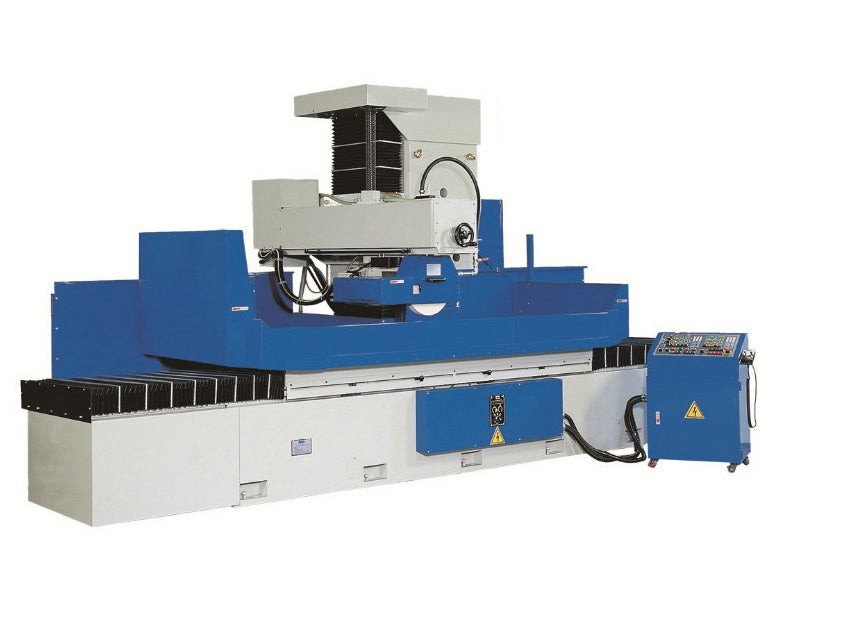

A PFG-80200AHD konzolos síkköszörűgép 800 × 2000 mm köszörülési felülettel, 2650 kg asztalterhelhetőséggel, hidraulikus asztalhajtással és AD5 NC automatikus fogásvételi rendszerrel működik.
A PFG-80200AHD nagyméretű munkadarabok síkfelületeinek megmunkálására kialakított, konzolos síkköszörűgép. Kialakítása alapján szerszámgyártó, gépgyártó és általános fémmegmunkáló üzemek számára ajánlható, ahol nagy köszörülési felületre, jelentős asztalterhelhetőségre és automatizált gépmozgásokra van szükség. Hidraulikus asztalmozgatása, automatikus keresztirányú előtolása és függőleges fogásvétele összehangolt megmunkálást tesz lehetővé.
Az AD5 automatikus fogásvételi rendszer csökkenti a megmunkálás közbeni kézi beavatkozás igényét. A teljes ráhagyás, a nagyoló és simító fogásvétel, valamint a kiszikráztatás beállíthatósága segíti a technológiai folyamat munkadarabhoz igazítását. Az automatikus kenőrendszer és a zárt, kenéssel ellátott orsóegység a megbízható üzemeltetést támogatja, az elektronikus MPG kézikerék pedig megkönnyíti a függőleges helyzet beállítását.
A bordázott, dobozszerkezetű oszlop és konzolgerenda, valamint a gépágy és az asztal kettős falú kialakítása nagy szerkezeti merevséget biztosít. A függőleges tengely előfeszített lineáris vezetékekkel és golyósorsós hajtással készül, míg az X és Z tengely csúszóvezetékeinek Turcite-B bevonata az egyenletes mozgást segíti. A P4 pontossági osztályú csapágyazással szerelt köszörűorsó és az arányos hidraulikaszeleppel szabályozható asztalsebesség a pontos megmunkálást támogatja. Az AD5 rendszer a fogásvételt is automatizálja, így a kezelőnek nem kell minden egyes fogást kézzel végrehajtania.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: automatikus síkköszörűgép
Kivitel: konzolos
Automatikus gépmozgások: hosszirányú asztalmozgatás, keresztirányú előtolás és függőleges fogásvétel
Munkaasztal és munkatér:
Köszörülési felület: 800 × 2000 mm
Legnagyobb megengedett összes asztalterhelés: 2650 kg
Legnagyobb távolság az orsó középvonala és az asztalfelület között: 800 mm
Asztal megvezetése: V–V kialakítás
Köszörűorsó és köszörűkorong:
Köszörűorsó hajtómotorjának teljesítménye: kb. 7,5 kW, gyári megadás szerint 10 HP
Köszörűkorong külső átmérője: 405 mm
Köszörűkorong szélessége: 50 mm
Köszörűkorong furatátmérője: 127 mm
Legnagyobb alkalmazható köszörűkorong mérete: 405 × 75 × 127 mm
Orsócsapágyazás: P4 pontossági osztályú ferde hatásvonalú csapágyak
Orsó futáspontossága: 2 µm
Orsóegység kialakítása: zárt, patronos, kenéssel ellátott
Előtolások és megvezetések:
Hosszirányú asztalmozgatás: hidraulikus
Asztalsebesség szabályozása: arányos hidraulikaszeleppel
Keresztirányú előtolás: automatikus, félvezetőrelés vezérléssel
Keresztezett köszörülési funkció (crisscross): igen
Függőleges előtolás hajtása: AC szervomotor
Függőleges tengely megvezetése: előfeszített precíziós lineáris vezetékek
Függőleges tengely hajtásátvitele: golyósorsó
X és Z tengely csúszóvezetékeinek bevonata: Turcite-B
Kenőrendszer:
Kenés módja: automatikus, keringetett kenés
Kent szerkezeti elemek: vezetékek és hajtáselemek
Méretek, tömeg és szállítási adatok:
Hossz: 6260 mm
Szélesség: 2400 mm
Magasság: 2555 mm
Nettó tömeg: 14300 kg
Csomagolt bruttó tömeg: 15500 kg
Vezérlés:
AD5 NC automatikus fogásvételi rendszer:
A gép automatizálását AD5 NC fogásvételi rendszer egészíti ki, teljes CNC-pályavezérlés nélkül. A kezelőpanelen beállítható a teljes leválasztandó ráhagyás, a nagyoló és simító fogásvétel, valamint a kiszikráztatás. A rendszer a függőleges fogásvétel automatizálásával segíti a megmunkálási folyamat végrehajtását, míg a függőleges helyzet kézi beállítását elektronikus MPG kézikerék támogatja.
Műszaki adatok:
Vezérlés típusa: AD5 NC automatikus fogásvételi rendszer
Automatikus fogásvétel iránya: függőleges
Teljes leválasztandó ráhagyás beállítása: igen
Nagyoló fogásvétel beállítása: igen
Simító fogásvétel beállítása: igen
Kiszikráztatás beállítása: igen
Függőleges tengely kézi pozicionálása: elektronikus MPG kézikerékkel
Alapfelszereltség:
AD5 NC automatikus fogásvételi rendszer
Kezelőpanelről állítható keresztirányú löket
Keresztezett köszörülési funkció (crisscross)
Elektronikus MPG kézikerék a függőleges beállításhoz
Automatikus keringetett kenőrendszer
Köszörűkorong
Korongfelfogó karima
Karimalehúzó
Korongkiegyensúlyozó tengely
Korongkiegyensúlyozó állvány
Korongszabályozó készülék gyémánttal
Felső elhelyezésű párhuzamos korongszabályozó
Szintezőcsavarok és alátétlemezek
Szerszámosláda és szerszámok
Kezelési útmutató
Egyszerű hűtőfolyadék-rendszer (amennyiben nem rendelnek hozzá külön hűtő- és szűrőegységet)
Opcionális:
Munkatér és orsóhajtás:
1000 mm-re növelt legnagyobb orsóközép–asztal távolság
Kb. 11,2 kW teljesítményű orsómotor, gyári megadás szerint 15 HP www.perfectmachine.com.tw
Munkadarab-befogás és demagnetizálás:
Elektromágneses befogóasztal
Mágnesasztal-vezérlő mágneserő-szabályozással és automatikus demagnetizálással www.perfectmachine.com.tw
Korongszabályozás és kiegyensúlyozás:
NC automatikus párhuzamos korongszabályozó és kompenzációs rendszer
Félautomatikus vagy automatikus korongkiegyensúlyozó berendezés
Hűtés és szűrés:
Hűtőfolyadék-rendszer automatikus papírszűrővel és mágneses leválasztóval
Levegőhűtéses hidraulikaolaj-hűtő
Munkatér-világítás:
Halogén munkalámpa
