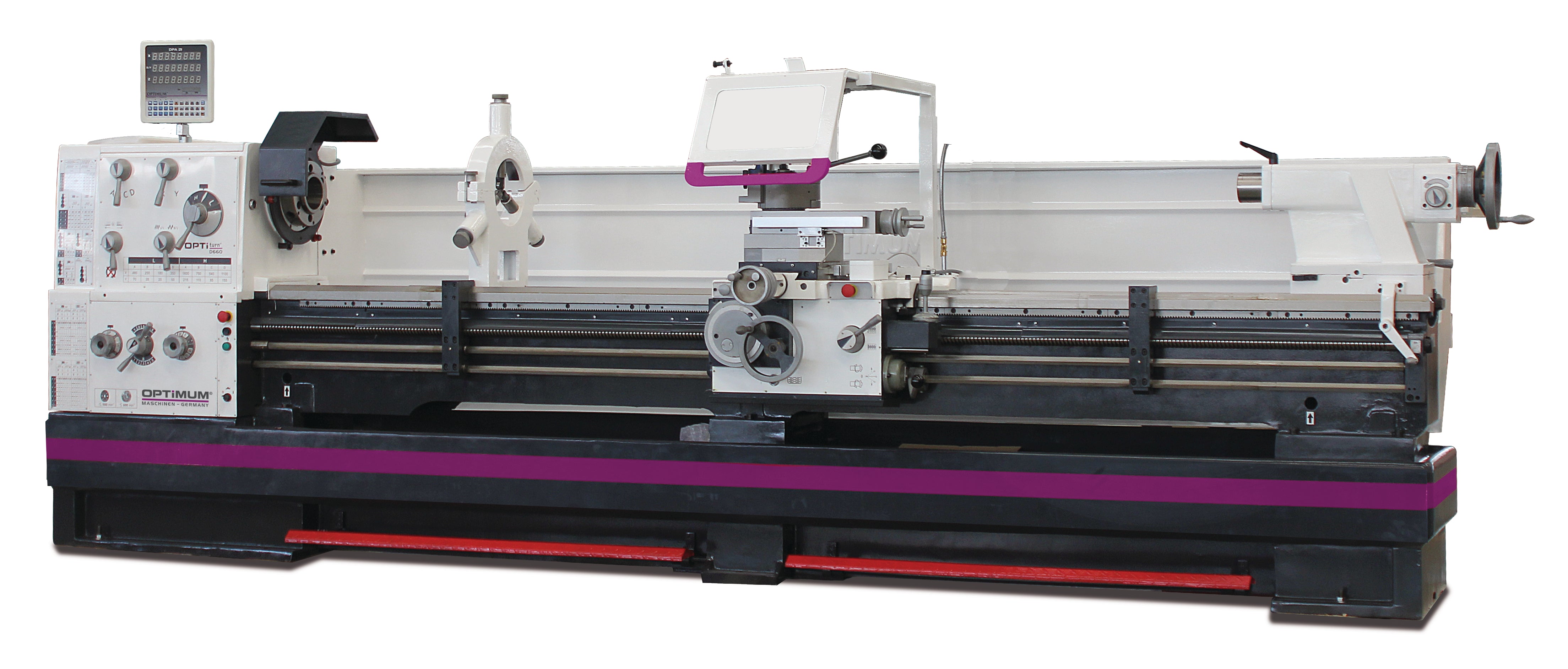

Az OPTIturn TH6620D nagyméretű munkadarabok precíz és gazdaságos megmunkálására tervezett egyetemes eszterga, 2050 mm csúcstávval, 105 mm-es orsófurattal és digitális DPA 31 Plus kijelzővel.
Az OPTIturn TH6620D nagy munkatartományú, hagyományos egyetemes csúcseszterga hosszú és nagy átmérőjű munkadarabok megmunkálásához. A 2050 mm-es csúcstávolság, a 660 mm-es ágy feletti elforduló átmérő és a 105 mm-es orsófurat alkalmassá teszi tengelyek, perselyek, tárcsák és más forgástestek egyedi vagy kis sorozatú gyártására. Széles menetvágási és előtolási tartománya miatt gépgyártó, karbantartó és javítóműhelyek számára is megfelelő választás.
A DPA 31 Plus digitális helyzetkijelző támogatja a pontos pozicionálást, míg a 3,8 m/perc sebességű hossz- és keresztirányú gyorsjárat csökkenti a megmunkálások közötti holtidőt. A gyorscserélős késtartó egyszerűsíti a szerszámváltást, a központi szánkenés és az olajfürdőben működő hajtómű pedig hozzájárul a megbízható, hosszú távú üzemeltetéshez.
A gép edzett és köszörült Z-tengelyű ágyvezetékkel, precízen megmunkált szánokkal és éklécekkel utánállítható megvezetésekkel készül. A főorsóorr garantált körfutási pontossága jobb mint 0,015 mm. A hajtómű fogaskerekei és tengelyei edzettek, köszörültek, és precíziós csapágyakon, olajfürdőben működnek. A kétcsatornás biztonsági elektronika, a lábbal működtethető vészleállító és az elektromos motorfék magas szintű üzembiztonságot nyújt.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos egyetemes csúcseszterga
Kivitel: digitális helyzetkijelzővel és gyorscserélős késtartóval
Hosszúság kb.: 3650 mm
Szélesség/mélység kb.: 1500 mm
Magasság kb.: 1785 mm
Nettó tömeg kb.: 3345 kg
Teherbírás: 1,4 t/m
Munkatartomány:
Csúcsmagasság: 330 mm
Csúcstávolság: 2050 mm
Elforduló átmérő a gépágy felett: 660 mm
Elforduló átmérő az ágyhídban: 900 mm
Elforduló átmérő a keresztszán felett: 440 mm
Esztergálási hossz az ágyhídban: 250 mm
Gépágyszélesség: 400 mm
Szánmozgások:
Felsőszán mozgástartománya: 230 mm
Keresztszán mozgástartománya: 368 mm
Ágyszán mozgástartománya: 1965 mm
Felsőszán elfordítási tartománya: ±90°
Főorsó és fordulatszám:
Főorsócsatlakozás: Camlock DIN ISO 702-2 No. 8
Főorsófurat: 105 mm
Főorsókúp: Ø113 mm, 1:20 kúposság
Fordulatszám-tartomány: 25–1600 ford./perc
Fordulatszám-fokozatok száma: 16
Maximális késmagasság: 32 mm
Főorsóorr garantált körfutási pontossága: jobb mint 0,015 mm
Főorsó csapágyazása: 2 állítható precíziós kúpgörgős csapágy
Előtolások és gyorsjárat:
Hosszirányú előtolás: 0,044–1,48 mm/ford.
Hosszirányú előtolási fokozatok száma: 25
Keresztirányú előtolás: 0,022–0,74 mm/ford.
Keresztirányú előtolási fokozatok száma: 25
Hossz- és keresztirányú gyorsjárat: 3,8 m/perc
Gyorsjárat megengedett üzemideje: max. 5 perc, majd 30 perc szünet
Gyorsjárat működtetése: nyomógombbal és választókarral
Menetvágási tartományok:
Metrikus menetemelkedés: 0,45–120 mm/ford.
Metrikus menetemelkedések száma: 54
Coll menetemelkedés: 80–7/16 Gg/1″
Coll menetemelkedések száma: 60
Diametral Pitch tartomány: 7/8–160
Diametral Pitch fokozatok száma: 42
Modulmenet-emelkedés: 0,25–60 mm/ford.
Modulmenet-emelkedések száma: 46
Szegnyereg:
Szegnyereghüvely belső kúpja: MK5
Szegnyereghüvely lökete: 235 mm
Szegnyereghüvely átmérője: 90 mm
Szegnyereg-kézikerék állítható áttétele: 1/4 vagy 1/1 fordulat
Szerkezeti kialakítás:
Z-tengely ágyvezetéke: edzett és köszörült
Szánok kialakítása: precízen megmunkált
Megvezetések utánállítása: éklécekkel
Vezérorsó védelme: védőburkolattal
Jobb- és bal forgás kapcsolása: az ágyszánról, kapcsolótengellyel
Gyorskapcsolású előtolómű: zárt kivitel
Fogaskerekek és tengelyek: edzettek és köszörültek
Hajtómű kenése: olajfürdő
Kézikerekek kivitele: leválasztott, EN 23125 szerint bevizsgált
X-tengely kézikereke: kioldási funkcióval
Kézikerekek állítható finomosztása: 0,04 / 0,02 mm
Kábel- és tömlővezetés: energialánccal
Kenés és hűtés:
Ágyszán kenése: központi kenőrendszer
Hűtőfolyadék-szivattyú teljesítménye: 150 W
Hűtőfolyadék-tartály: különálló, szintjelzővel és olajleválasztóval
Tartály ürítése és tisztítása: teljesen üríthető, DIN szerinti kialakítás
Elektromos adatok:
Hajtómotor teljesítménye: 9 kW
Teljes névleges teljesítmény: 10 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőfeszültség: 24 V DC
Kontaktorok és relék: Siemens vagy Schneider Electric kivitel
Biztonsági berendezések:
Biztonsági elektronika: kétcsatornás
Biztonsági végálláskapcsoló: kényszernyitású érintkezőkkel
Kapcsolók ellenőrzése: EN ISO 13849 szerint
Vészleállító nyomógomb: igen
Lábbal működtethető vészleállító: igen
Motorvédő kapcsoló: igen
Főkapcsoló: zárható
Motorfék: elektromos, gyorsleállítási funkcióval
Vezérlés:
DPA 31 Plus digitális helyzetkijelző:
A TH6620D hagyományos, nem CNC-vezérlésű esztergagép. A háromtengelyes DPA 31 Plus digitális helyzetkijelző pontos és parallaxismentes leolvasást biztosít. Esztergálásnál átmérő- vagy sugárkijelzés választható, a Z0 és Z1 tengelyértékek pedig külön-külön vagy összegezve is megjeleníthetők. A mellékelt érzékelő lehetővé teszi a főorsó fordulatszámának kijelzését.
Műszaki adatok:
Helyzetkijelző típusa: DPA 31 Plus
Kijelző típusa: LED
Kijelzett tengelyek száma: 3
Fordulatszám-kijelzés: igen
Főorsó-fordulatszám érzékelő: alapfelszereltség
Átmérő- és sugárkijelzés: választható
Z0 és Z1 tengely kijelzése: külön vagy összegezve
Üzemmódok: abszolút és növekményes
Kezelőfelület: ergonomikus membránbillentyűzet
Billentyűzet védelme: por és fröccsenő víz ellen védett
Adatkapcsolatok: Sub-D csatlakozóaljzatok
Szerszámmemória: 99 szerszám
A gépen elérhető szoftverfunkciók:
Számológép
Fordulatszám-kijelzés
Z-tengelyértékek összekapcsolása
Abszolút és növekményes mérési mód
Hüvelyk/metrikus mértékegység-átváltás
Osztókör- és furatkörszámítás
Sugár- és átmérőkijelzés közötti átváltás
Nullázás és adat-előválasztás
Referenciapont-kezelés
Lineáris hibakompenzáció
Öndiagnosztikai funkció
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Állóbáb, max. Ø150 mm átmenő átmérővel
Mozgóbáb, max. Ø130 mm átmenő átmérővel
LED géplámpa
Szűkítőhüvely MK5/MK7
Fix központcsúcs MK5
Ötvözött acél fix központcsúcs MK5
SWH 9-D gyorscserélős késtartó
Késtartó 41 × 180 mm, D típus, max. 32 mm-es négyszögszárú esztergakésekhez
Finombeállítású pozícióütköző
Cserekerékkészlet
Minőségi gépolaj
Kezelőszerszámok
Opcionális:
Esztergatokmányok:
Hárompofás, központosan szorító esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
Négypofás, központosan szorító öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
Négypofás, pofánként állítható öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
BISON hárompofás, központosan szorító öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
BISON négypofás, központosan szorító öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
Befogó- és munkadarabtámasztó tartozékok:
Homloktárcsa, Ø480 mm, Camlock DIN ISO 702-2 No. 8
5C befogópatron-tartó, No. 8
SPC 5C befogópatron-készlet
Forgó központcsúcs MK5, kétféle kivitelben
Forgó központcsúcs MK3
Rögzítőblokk-készlet 25-05
Esztergakések és szerszámkészletek:
HM 25 mm esztergakéskészlet, 5 részes, DMS25-1
HM 25 mm esztergakéskészlet keményfém lapkákkal, 5 részes, DMS25-2
HM 32 mm esztergakéskészlet, 5 részes, DMS32-1
Belsőesztergáló-készlet, 5 részes
HSS központfúrókészlet, 10 részes, 0,75–4,5 mm
Géptelepítési és munkahelyi kiegészítők:
SE 85 rezgéscsillapító gépláb
SE 3 szintezőlap
Unicraft Gumiszőnyeg többféle méretben
