Univerzális precíziós esztergagép elektronikus fordulatszám-szabályozással

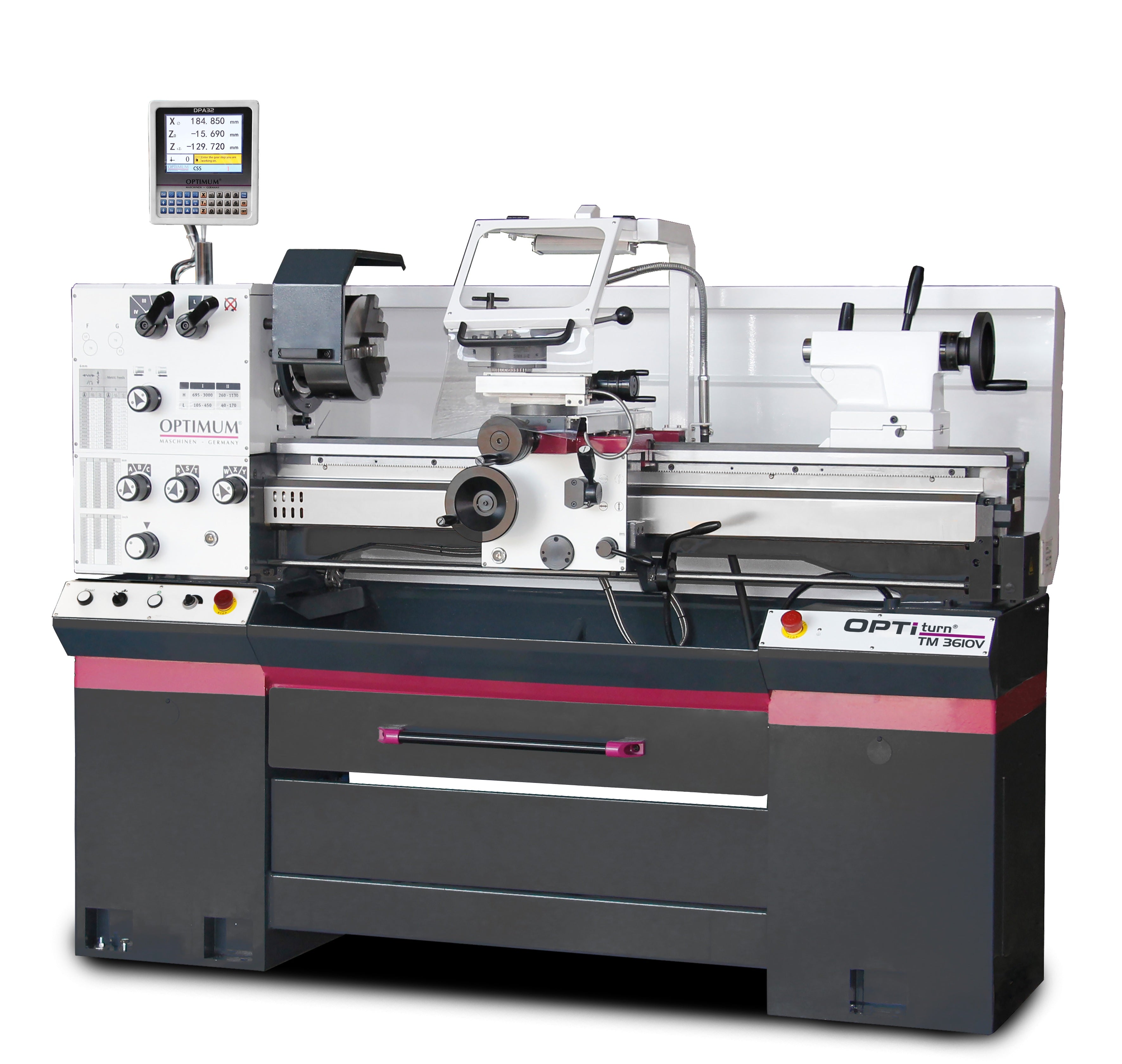

Az OPTIMUM OPTIturn TM 3610V professzionális univerzális esztergagép, amely elektronikus fordulatszám-szabályozásával, nagy pontosságú főorsójával és robusztus kialakításával kiváló választás javítóműhelyek, szerszámgyártók, karbantartó üzemek, oktatási intézmények és kis sorozatgyártást végző vállalkozások számára
A korszerű mérőrendszer és az erős hajtás gyors, pontos és gazdaságos megmunkálást biztosít
Az OPTIturn TM 3610V elektronikus fordulatszám-szabályozása lehetővé teszi az optimális forgácsolási sebesség gyors beállítását, miközben a nagy teljesítményű 3 kW-os hajtás nagy nyomatékot biztosít alacsony fordulatszámon is
A gyárilag mellékelt Ø200 mm-es hárompofás tokmány, gyorscserélős késtartó, álló- és futóbáb, valamint a digitális mérőrendszer révén a gép az üzembe helyezés után azonnal termelésbe állítható
Az OPTIturn TM 3610V indukciósan edzett és precíziósan köszörült vezetékekkel, Camlock DIN ISO 702-2 No.5 főorsócsatlakozással és nagy pontosságú főorsócsapágyazással készül
Az ≤0,015 mm-es orsóütés, az olajfürdőben működő hajtómű, valamint az induktív és mágneses pozíciómérő rendszer kiváló pontosságot és hosszú élettartamot biztosít
Megmunkálási tartomány:
Csúcsmagasság: 180 mm
Csúcstávolság: 1000 mm
Esztergálható átmérő a gépágy felett: Ø360 mm
Esztergálható átmérő a keresztszán felett: Ø225 mm
Főorsó:
Orsócsatlakozás: Camlock DIN ISO 702-2 No.5
Orsófurat: Ø52 mm
Orsókúp: MK6
Orsóorr ütési pontossága: ≤0,015 mm
Fordulatszám-tartomány: 40–3000 ford./perc
Fordulatszám-szabályozás: Elektronikus
Mechanikus fokozatok száma: 4
Főhajtás:
Motor teljesítménye: 3 kW
Tápfeszültség: 400 V / 50 Hz
Motorfék: Elektromos
Menetvágási tartomány:
Metrikus menetek:
0,4–7 mm
26 fokozat
Előtolás:
Keresztirányú előtolás:
0,052–1,392 mm/ford
32 fokozat
Szánok:
Keresztszán löket: 170 mm
Felsőszán löket: 100 mm
Gépadatok:
Méretek (H × Sz × M): 1964 × 869 × 1475 mm
Nettó tömeg: 608 kg
Indukciósan edzett és precíziósan köszörült Z tengelyvezeték
Orsóorr ütési pontossága ≤0,015 mm
Camlock DIN ISO 702-2 No.5 főorsócsatlakozás
Elektronikusan szabályozott főorsófordulatszám
Elektromosan fékezett főmotor
24 V-os vezérlőelektronika
Edzett és köszörült acél fogaskerekek
Tűgörgős csapágyazású hajtóműtengelyek
Olajfürdős hajtómű és előtolómű
Biztonsági kézikerekek kioldó funkcióval (X és Z tengely)
Menetvágás és automatikus előtolás egyidejű működését megakadályozó biztonsági rendszer
EN ISO 13849 szabvány szerinti biztonsági elektronika
Menetorsó- és előtolóorsó-védő burkolat
Induktív Z tengelyes helyzetmérő
Mágnesszalagos helyzetmérő rendszer az X és Z tengelyen
DPA 32 VSC
A DPA 32 egy korszerű digitális pozíciókijelző (DRO)
A VSC (Variable Surface Cutting / Variable Surface Speed – állandó vágósebesség) funkcióval ellátott változat képes a főorsó fordulatszámát automatikusan szabályozni úgy, hogy a szerszám és a munkadarab közötti vágósebesség a teljes megmunkálás során állandó maradjon
Ehhez a gépnek frekvenciaváltós, fordulatszám-szabályozott főorsóval kell rendelkeznie
Egyenletesebb felületi minőség, különösen homlokesztergáláskor,
hosszabb szerszámélettartam az optimális vágósebesség fenntartásának köszönhetően,
rövidebb megmunkálási idő és nagyobb termelékenység,
kisebb kezelői hibalehetőség, mivel a fordulatszámot nem kell manuálisan módosítani a munkadarab átmérőjének változásakor
A DPA 32 emellett számos hasznos funkcióval rendelkezik, például szerszám-adattárral, fordulatszám-kijelzéssel, trigonometriai számításokkal, körosztás-számítással és akár 99 szerszám memóriahely kezelésével, így jelentősen növeli a megmunkálás pontosságát és hatékonyságát
Alapfelszereltség:
Hárompofás önközpontosító esztergatokmány Ø200 mm (Camlock No.5)
Gyorscserélős késtartó SWH 3-E
Késtartó 20 × 100 mm-es, D típusú, 18 mm-es késszárhoz
Állóbáb (Ø7–102 mm)
Futóbáb (Ø10–60 mm)
LED munkatér-megvilágítás
Szűkítőhüvely MK6–MK4
Fix csúcs MK4
A gép gyárilag minőségi kenőolajjal feltöltve
Kezelőszerszám-készlet
Opcionális:
Négypofás független tokmány
Homloklap
Menesztőtárcsa
Forgócsúcs
Fúrótokmány szegnyereghez
Különböző gyorscserélős késtartók
Menetvágó szerszámkészletek
Patronos befogórendszer
