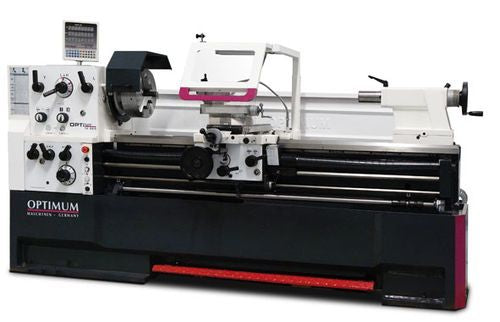

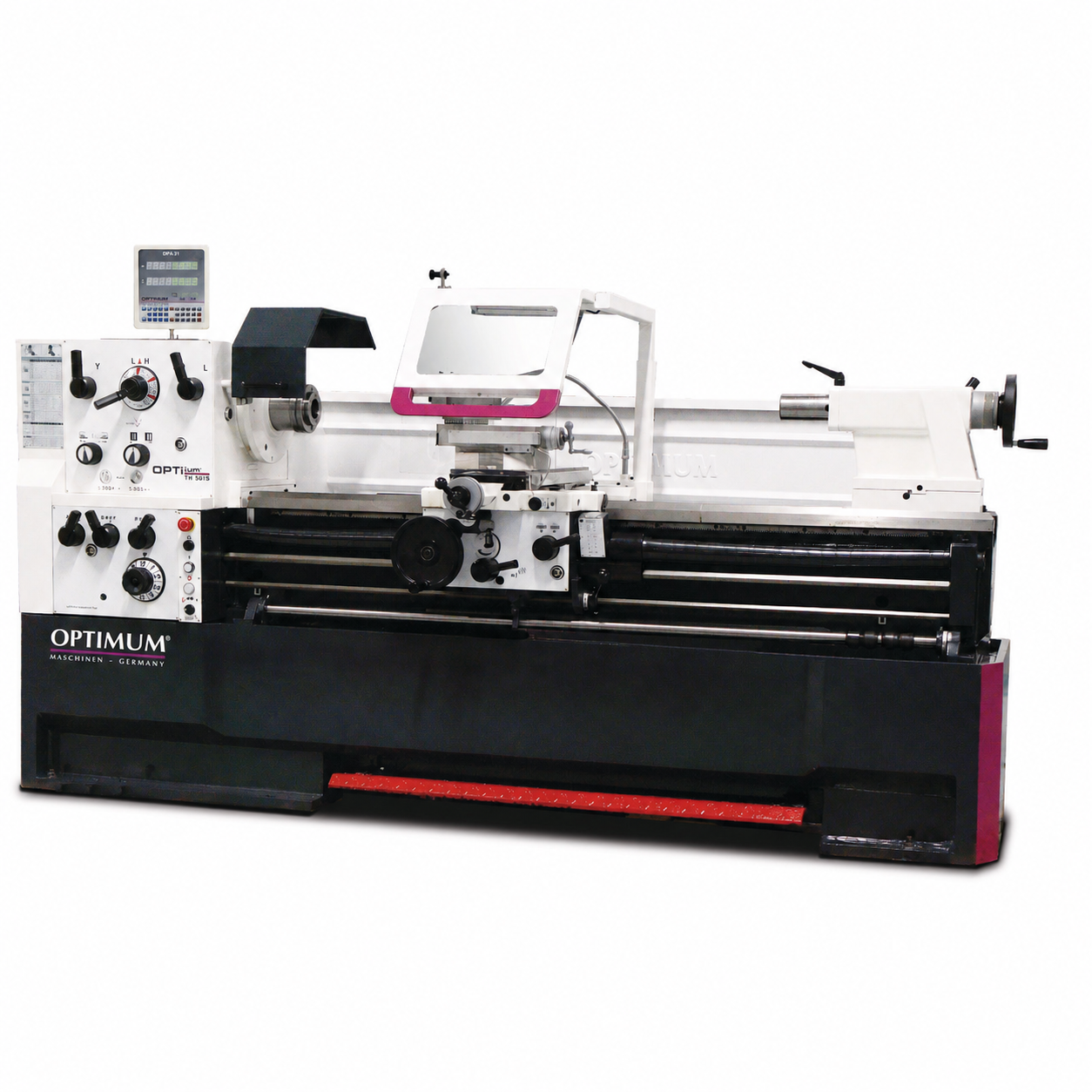

Az OPTIturn TH5620D masszív egyetemes eszterga 1910 mm csúcstávolsággal, 560 mm-es ágy feletti elforduló átmérővel, 80 mm-es orsófurattal, DPA 31 Plus kijelzővel és erős 7,5 kW-os hajtással.
Az OPTIturn TH5620D masszív felépítésű, hagyományos egyetemes csúcseszterga közepes és nagyméretű forgástestek megmunkálásához. Az 1910 mm-es csúcstávolság, az 560 mm-es ágy feletti elforduló átmérő és a 80 mm-es orsófurat alkalmassá teszi tengelyek, perselyek, tárcsák és más forgástestek egyedi vagy kis sorozatú gyártására. Gépgyártó, karbantartó és javítóműhelyek számára egyaránt megfelelő választás.
A DPA 31 Plus digitális helyzetkijelző segíti a pontos pozicionálást és csökkenti a leolvasási hibák lehetőségét. A 12 fokozatú főorsó-hajtás, a 35 hossz- és 35 keresztirányú előtolás, valamint a széles menetvágási tartomány sokféle megmunkálási feladathoz biztosít megfelelő beállításokat. A gyorscserélős késtartó rövidebb szerszámváltási időt tesz lehetővé, míg a központi szánkenés és az olajfürdőben működő hajtómű támogatja a megbízható üzemeltetést.
A gép erősen bordázott, szürkeöntvényből készült prizmaággyal rendelkezik, amelynek felülete indukciósan edzett és precíziósan köszörült. A főorsóorr körfutási pontossága legfeljebb 0,015 mm. Az edzett és köszörült fogaskerekek, az állítható precíziós kúpgörgős csapágyak és az éklécekkel utánállítható megvezetések stabil, pontos megmunkálást tesznek lehetővé. A szegnyereg kúpesztergáláshoz ±10 mm-rel elállítható.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos egyetemes csúcseszterga
Kivitel: digitális helyzetkijelzővel és gyorscserélős késtartóval
Hosszúság kb.: 3450 mm
Szélesség/mélység kb.: 1150 mm
Magasság kb.: 1650 mm
Nettó tömeg kb.: 2560 kg
Munkatartomány:
Csúcsmagasság: 280 mm
Csúcstávolság: 1910 mm
Elforduló átmérő a gépágy felett: 560 mm
Elforduló átmérő az ágyhídban: 790 mm
Elforduló átmérő a keresztszán felett: 355 mm
Esztergálási hossz az ágyhídban: 170 mm
Gépágyszélesség: 350 mm
Szánmozgások:
Felsőszán mozgástartománya: 130 mm
Keresztszán mozgástartománya: 316 mm
Ágyszán mozgástartománya: 1710 mm
Felsőszán elfordítási tartománya: ±90°
Főorsó és fordulatszám:
Főorsócsatlakozás: Camlock DIN ISO 702-2 No. 8
Főorsófurat: 80 mm
Főorsókúp: MK7
Fordulatszám-tartomány: 25–1600 ford./perc
Fordulatszám-fokozatok száma: 12
Maximális késmagasság: 25 mm
Főorsóorr körfutási pontossága: ≤0,015 mm
Főorsó kenése: olajfürdő
Főorsó csapágyazása: 2 állítható precíziós kúpgörgős csapágy
Előtolások:
Hosszirányú előtolás: 0,059–1,646 mm/ford.
Hosszirányú előtolási fokozatok száma: 35
Keresztirányú előtolás: 0,020–0,573 mm/ford.
Keresztirányú előtolási fokozatok száma: 35
Előtolási fokozatok kiválasztása: áttekinthető választókarral
Előtolómű kialakítása: zárt kivitel
Menetvágási tartományok:
Metrikus menetemelkedés: 0,2–14 mm/ford.
Metrikus menetemelkedések száma: 47
Coll menetemelkedés: 112–2 Gg/1″
Coll menetemelkedések száma: 60
Diametral Pitch tartomány: 4–112 DPI
Diametral Pitch fokozatok száma: 50
Modulmenet-emelkedés: 0,1–7 mm/ford.
Modulmenet-emelkedések száma: 34
Szegnyereg:
Szegnyereghüvely belső kúpja: MK5
Szegnyereghüvely lökete: 180 mm
Szegnyereghüvely átmérője: 75 mm
Szegnyereghüvely és kézikerék finomosztása: 0,025 mm
Szegnyereghüvely rögzítése: szerszám nélkül, szorítókarral
Szegnyereg oldalirányú állítása kúpesztergáláshoz: ±10 mm
Gépágy és megvezetések:
Gépágy kialakítása: erősen bordázott prizmaágy
Gépágy anyaga: szürkeöntvény
Gépágy felületkezelése: indukciósan edzett és precíziósan köszörült
Z-tengely ágyvezetéke: edzett és köszörült
Szánok kialakítása: precízen megmunkált
Megvezetések utánállítása: éklécekkel
Ágyszán kenése: központi kenőrendszer
Vezérorsó védelme: védőburkolattal
Jobb- és bal forgás kapcsolása: az ágyszánról, kapcsolótengellyel
Hajtómű és kezelőszervek:
Fogaskerekek és tengelyek: edzettek és köszörültek
Fogaskerekek és tengelyek kenése: olajfürdő
Kézikerekek állítható finomosztása: 0,04 / 0,02 mm
X- és Z-tengely kézikerekei: kioldási funkcióval, EN 23125 szerint
Menetóra skálája: állítható
Kábel- és tömlővezetés: energialánccal
Kenés és hűtés:
Hűtőfolyadék-szivattyú teljesítménye: 125 W
Hűtőfolyadék-tartály: különálló, szintjelzővel és olajleválasztóval
Tartály ürítése és tisztítása: teljesen üríthető, DIN szerinti kialakítás
Elektromos adatok:
Hajtómotor teljesítménye: 7,5 kW
Teljes névleges teljesítmény: 8,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőfeszültség: 24 V DC
Kontaktorok és relék: Siemens vagy Schneider kivitel
Biztonsági berendezések:
Biztonsági elektronika: kétcsatornás
Kapcsolók ellenőrzése: EN ISO 13849 szerint
Vészleállító nyomógomb: igen
Lábbal működtethető vészleállító: igen
Motorvédő kapcsoló: igen
Főkapcsoló: zárható
Vezérlés:
DPA 31 Plus digitális helyzetkijelző:
A TH5620D hagyományos, nem CNC-vezérlésű esztergagép. A háromtengelyes DPA 31 Plus digitális helyzetkijelző pontos és parallaxismentes leolvasást biztosít. Esztergálásnál átmérő- vagy sugárkijelzés választható, a Z0 és Z1 tengelyértékek pedig külön-külön vagy összegezve is megjeleníthetők. A fordulatszám-érzékelő lehetővé teszi a főorsó fordulatszámának kijelzését.
Műszaki adatok:
Helyzetkijelző típusa: DPA 31 Plus
Kijelző típusa: LED
Kijelzett tengelyek száma: 3
Fordulatszám-kijelzés: igen
Főorsó-fordulatszám érzékelő: alapfelszereltség
Átmérő- és sugárkijelzés: választható
Z0 és Z1 tengely kijelzése: külön vagy összegezve
Üzemmódok: abszolút és növekményes
Kezelőfelület: felhasználóbarát membránbillentyűzet
Billentyűzet védelme: por és fröccsenő víz ellen védett
Adatkapcsolatok: Sub-D csatlakozóaljzatok
Szerszámmemória: 99 szerszám
A gépen elérhető szoftverfunkciók:
Számológép
Fordulatszám-kijelzés
Z-tengelyértékek összekapcsolása
Abszolút és növekményes mérési mód
Hüvelyk/metrikus mértékegység-átváltás
Osztókör- és furatkörszámítás
Sugár- és átmérőkijelzés közötti átváltás
Nullázás és adat-előválasztás
Referenciapont-kezelés
Lineáris hibakompenzáció
Öndiagnosztikai funkció
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Állóbáb, max. Ø165 mm átmenő átmérővel
Mozgóbáb, max. Ø95 mm átmenő átmérővel
LED géplámpa forgácsvédő burkolattal
Szűkítőhüvely MK7/MK5
Fix központcsúcs MK5
Fix és forgó központcsúcs MK5
SWH 7-C gyorscserélős késtartó
Késtartó 32 × 150 mm, D típus, max. 25 mm-es négyszögszárú esztergakésekhez
Menetóra
Cserekerékkészlet
Első feltöltés minőségi gépolajjal
Kezelőszerszámok
Opcionális:
Esztergatokmányok:
Hárompofás, központosan szorító esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
Négypofás, központosan szorító öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
Négypofás, pofánként állítható öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
BISON hárompofás, központosan szorító öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
BISON négypofás, központosan szorító öntöttvas esztergatokmány, Ø315 mm, Camlock DIN ISO 702-2 No. 8
Befogó- és munkadarabtámasztó tartozékok:
Homloktárcsa, Ø480 mm, Camlock DIN ISO 702-2 No. 8
5C befogópatron-tartó, No. 8
SPC 5C befogópatron-készlet
Forgó központcsúcs MK5, kétféle kivitelben
Rögzítőblokk-készlet 20-05
Késtartók és ütközők:
Tartalék késtartó 35 × 160 mm, H típus
Tartalék késtartó 32 × 150 mm, D típus
Finombeállítású pozícióütköző TH56 esztergagépekhez
Esztergakések és szerszámkészletek:
HM 32 mm esztergakéskészlet, 5 részes, DMS32-1
HM 20 mm esztergakéskészlet, 5 részes, DMS20-2
HM 20 mm esztergakéskészlet, 5 részes, DMS20-1
Belsőesztergáló-készlet, 5 részes
HSS központfúrókészlet, 10 részes, 0,75–4,5 mm
Géptelepítési és munkahelyi kiegészítők:
SE 85 rezgéscsillapító gépláb
SE 3 szintezőlap
Unicraft Gumiszőnyeg többféle méretben
