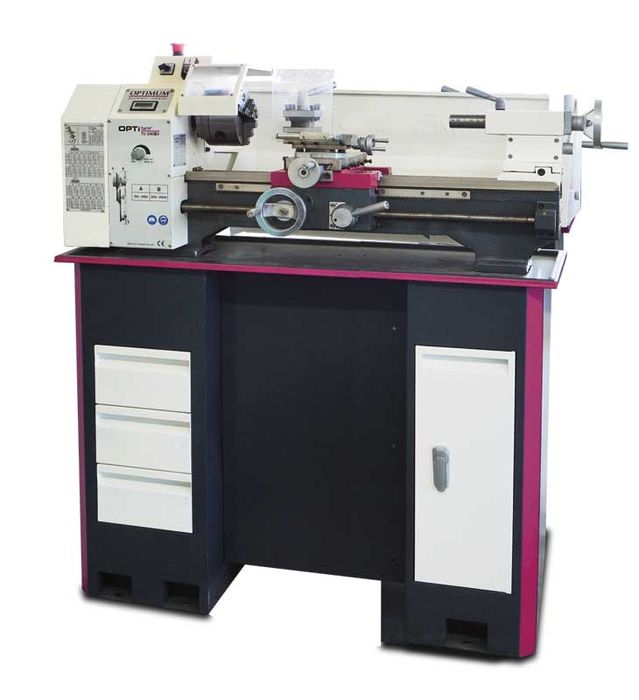

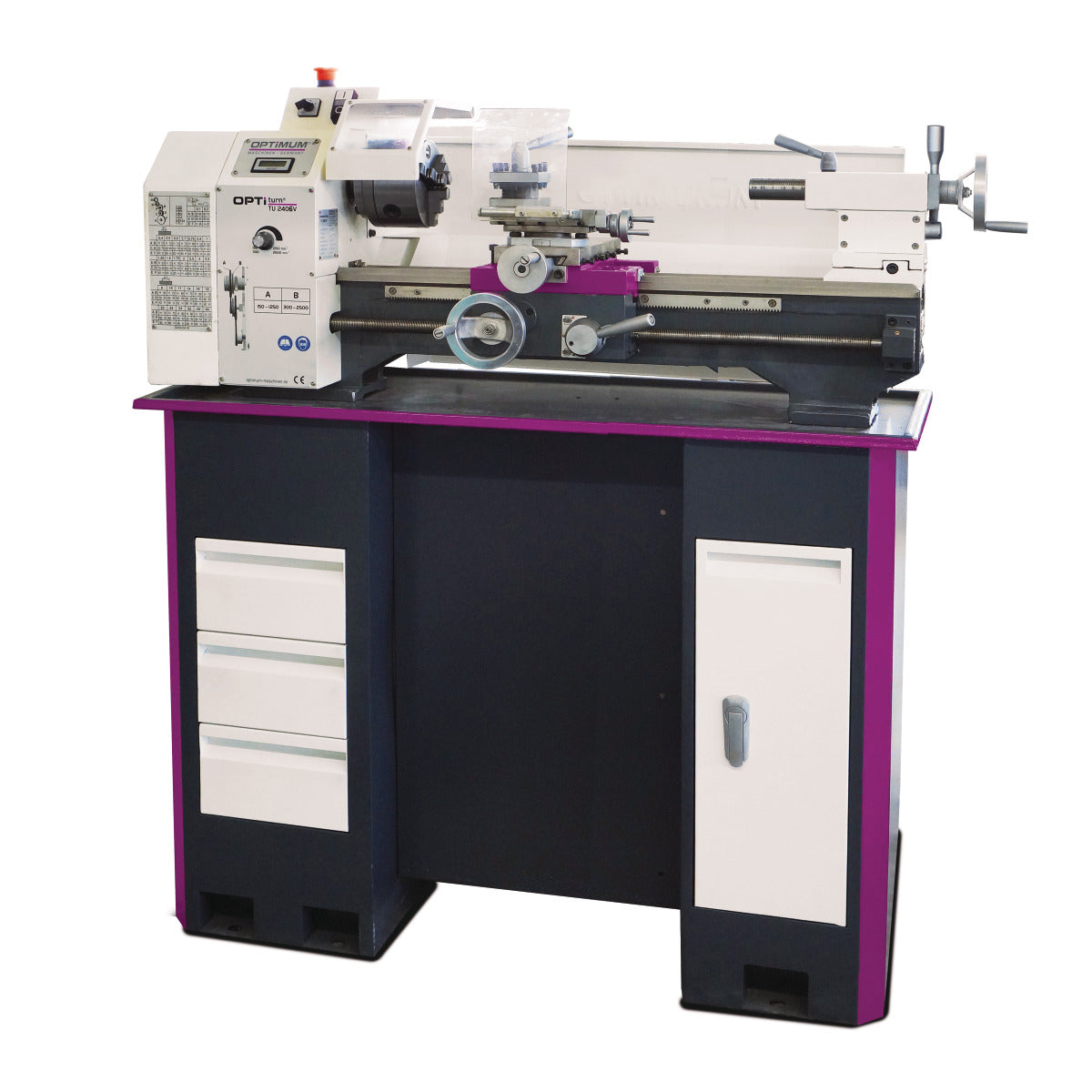

Az OPTIturn TU 2406V elektronikusan szabályozható fordulatszámú, 230 V-os hagyományos esztergagép, 550 mm-es csúcstávolsággal, masszív edzett gépággyal és digitális fordulatszám-kijelzéssel.
Az OPTIturn TU 2406V kompakt hagyományos esztergagép, amelyet igényes barkácsolók és kisebb műhelyek számára alakítottak ki. Hossz- és síkesztergálási, külső és belső megmunkálási, metrikus és colos menetvágási, valamint a szegnyereg eltolásával kúpesztergálási feladatokra használható. A 230 V-os csatlakozásnak köszönhetően egyfázisú elektromos hálózatról üzemeltethető.
A két fokozatban, elektronikusan szabályozható főorsó-fordulatszám gyorsan hozzáigazítható a munkadarab anyagához és az elvégzendő művelethez, az aktuális érték pedig digitális kijelzőn ellenőrizhető. Az önközpontosító tokmány, a vezérorsós gépi hosszelőtolás és a széles menetválaszték sokoldalú felhasználást tesz lehetővé. A tokmányvédő burkolat helyzetkapcsolója és a vészleállító ütőkapcsoló támogatja a biztonságos munkavégzést.
Az erősen bordázott szürkeöntvény prizmaágy, az indukciósan edzett és precíziós köszörült vezetőfelületek, valamint a P5 pontossági osztályú kúpgörgős főorsócsapágyak stabil és pontos megmunkálást biztosítanak. A hengerelt trapézmenetes szánorsók, az éklécekkel utánállítható vezetékek és a finombeosztású kézikerekek pontos beállítást tesznek lehetővé. Az egyszerűbb, kizárólag mechanikus fordulatszám-váltású gépekhez képest a potenciométeres szabályozás és a digitális fordulatszám-kijelzés gyorsabb és pontosabban reprodukálható beállítást kínál.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos esztergagép
Kivitel: elektronikusan szabályozható fordulatszámú
Hosszúság: kb. 1250 mm
Szélesség/mélység: kb. 594 mm
Magasság: kb. 484 mm
Nettó tömeg: kb. 125 kg
Munkatartomány:
Csúcsmagasság: 125 mm
Csúcstávolság: 550 mm
Elforduló átmérő a gépágy felett: 250 mm
Elforduló átmérő a keresztszán felett: 148 mm
Gépágy szélessége: 133 mm
Gépágy és megvezetések:
Gépágy anyaga: erősen bordázott szürkeöntvény
Gépágy kialakítása: prizmaágy
Gépágy vezetőfelülete: indukciósan edzett és precíziós köszörült
Z-tengely vezetéke: edzett és köszörült
Vezetékek utánállítása: éklécekkel
Szánrendszer és előtolás:
Felsőszán elmozdulása: 75 mm
Keresztszán elmozdulása: 120 mm
Hossz-szán elmozdulása: 550 mm
Szánorsók kialakítása: hengerelt trapézmenetes orsók
Kézikerekek állítható finombeosztása: 0,04 / 0,01 mm
Vezérorsó csapágyazása: két szintercsapágy
Vezérorsó rendeltetése: menetvágás és gépi hosszesztergálás
Főorsó:
Fordulatszám-szabályozás: elektronikusan állítható
Sebességfokozatok száma: 2
Fordulatszám-tartomány: 150–2500 ford./perc
Főorsó tokmányfelfogatása: hengeres, Ø 52 mm
Főorsó furata: 21 mm
Főorsó kúpfelvétele: MK 3
Főorsó csapágyazása: 2 db P5 pontossági osztályú kúpgörgős csapágy
Főorsóorr körfutási pontossága: jobb, mint 0,009 mm
Tokmány körfutási pontossága: jobb, mint 0,05 mm
Maximális szerszámbefogási magasság: 12 mm
Szegnyereg:
Szegnyereg kúpfelvétele: MK 2
Szegnyereghüvely löket: 60 mm
Szegnyereg oldalirányú állíthatósága kúpesztergáláshoz: ±5 mm
Szegnyereghüvely és kézikerék finombeosztása: 0,02 mm
Szegnyereg rögzítése: szerszám nélkül, szorítókarral
Menetvágás:
Metrikus menetemelkedés-tartomány: 0,4–3,5 mm/ford.
Metrikus menetemelkedések száma: 14
Colos menettartomány: 10–44 menet/col
Colos menetemelkedések száma: 12
Motor- és elektromos adatok:
Hajtómotor teljesítménye: 1,1 kW
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Szabványok és elektromágneses kompatibilitás:
Alkalmazott szabvány: DIN EN 55011
EMC-osztály: C1
Vezérlés:
Digitális fordulatszám-kijelzés és hagyományos gépvezérlés:
Az OPTIturn TU 2406V hagyományos, nem CNC-vezérlésű esztergagép. A főorsó fordulatszáma két mechanikus tartományon belül elektronikusan, potenciométerrel szabályozható, az aktuális fordulatszám pedig digitális kijelzőn követhető. A jobb és bal forgásirány a kezelőpanelen kapcsolható, míg a gépi hosszelőtolást és a menetvágást a vezérorsó biztosítja.
Műszaki adatok:
Vezérlés típusa: hagyományos, nem CNC-vezérlésű
Fordulatszám-szabályozás: elektronikus, potenciométerrel
Fordulatszám-kijelzés: digitális
Fordulatszám-tartomány: 150–2500 ford./perc
Sebességfokozatok száma: 2
Forgásirány: jobb és bal forgásirány a kezelőpanelen kapcsolható
Gépi előtolás: automatikus hosszelőtolás vezérorsóval
Menetvágás: vezérorsóval
Vészleállítás: vészleállító ütőkapcsoló
EMC-szűrő: C1 osztály
Alapfelszereltség:
FONTOS: A gép szállítási terjedelme az állványt nem tartalmazza. Az opcionális tartozékok között szereplő MST 1 gépállvány külön rendelhető.
Önközpontosító hárompofás esztergatokmány, Ø 125 mm
Esztergatokmány-védő burkolat helyzetkapcsolóval
Állócsúcs MK 2
Állócsúcs MK 3
Hátfali forgács- és fröccsenésvédő lemez
Forgácstálca
Négyállású késtartó
Váltókerék-készlet
Kezelőszerszámok
Digitális fordulatszám-kijelző
C1 osztályú EMC-szűrő
Opcionális:
Tokmányok és munkadarab-befogás:
Centrikus befogású, öntöttvas négypofás tokmány, Ø 125 mm
Egymástól függetlenül állítható négypofás tokmány, Ø 125 mm
Tokmánykarima, hengeres, Ø 125 mm
Síktárcsa, Ø 240 mm
ER 25 befogópatron-tokmány, hengeres, Ø 52 mm
ER 32 befogópatron-tokmány, hengeres, Ø 52 mm
ER 25 befogópatron-készlet, Ø 1–16 mm
ER 32 befogópatron-készlet, Ø 3–20 mm
Szerszámbefogás:
SWH 1-A gyorsváltó késtartókészlet, 0,01 mm ismétlési pontossággal
SWH 1-A gyorsváltó késtartó gyári felszerelése
D típusú csere késtartó, 20 × 90 mm
H típusú csere késtartó kerek szárú késekhez, 20 × 85 mm
Esztergakések és fúrószerszámok:
Esztergakéskészlet, 10 mm, 11 részes
Esztergakéskészlet, 12 mm, 11 részes
Keményfém esztergakéskészlet, 10 mm, 5 részes
Keményfém esztergakéskészlet, 12 mm, 5 részes
Német gyártású keményfém esztergakéskészlet, 12 mm, 5 részes
Belső esztergakéskészlet, 10 mm
Belső esztergakéskészlet, 12 mm
HSS központfúró-készlet, 10 részes, Ø 0,75–4,5 mm
HSS csigafúró-készlet MK 2 kúppal
Munkadarab-megtámasztás és csúcsok:
Állóbáb, az adatlap szerint a TU 2506 és TU 2506V modellekhez
Futóbáb legfeljebb Ø 40 mm-es munkadarabokhoz
Forgócsúcs MK 2, kétféle kivitelben
Forgócsúcs MK 2, cserélhető csúcskészlettel
Digitális helyzetkijelzés:
DRO 5 háromtengelyes digitális helyzetkijelző fordulatszám-kijelzéssel
OMB10 mágnesszalag a DRO 5 helyzetkijelzőhöz, 1100 mm
MPA 3/4/DRO 5 rendszer gyári felszerelése
Hűtés és kenés:
Univerzális hűtőfolyadék-rendszer, 230 V
Gépalap és telepítési kiegészítők:
MST 1 gépállvány
SE 55 rezgéscsillapító gépláb
SE 1 szintezőtalp
Unicraft Gumiszőnyeg többféle méretben
