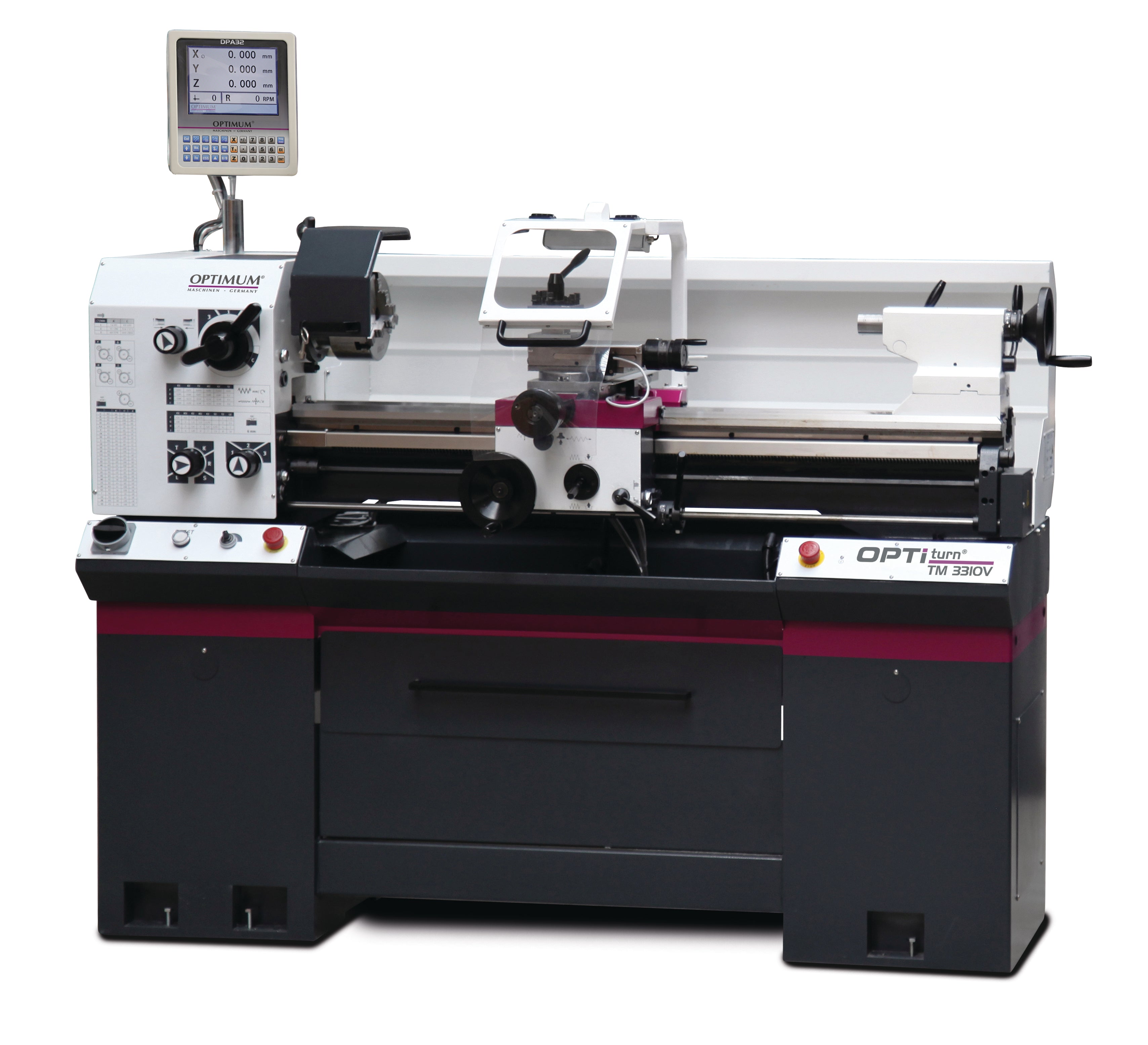

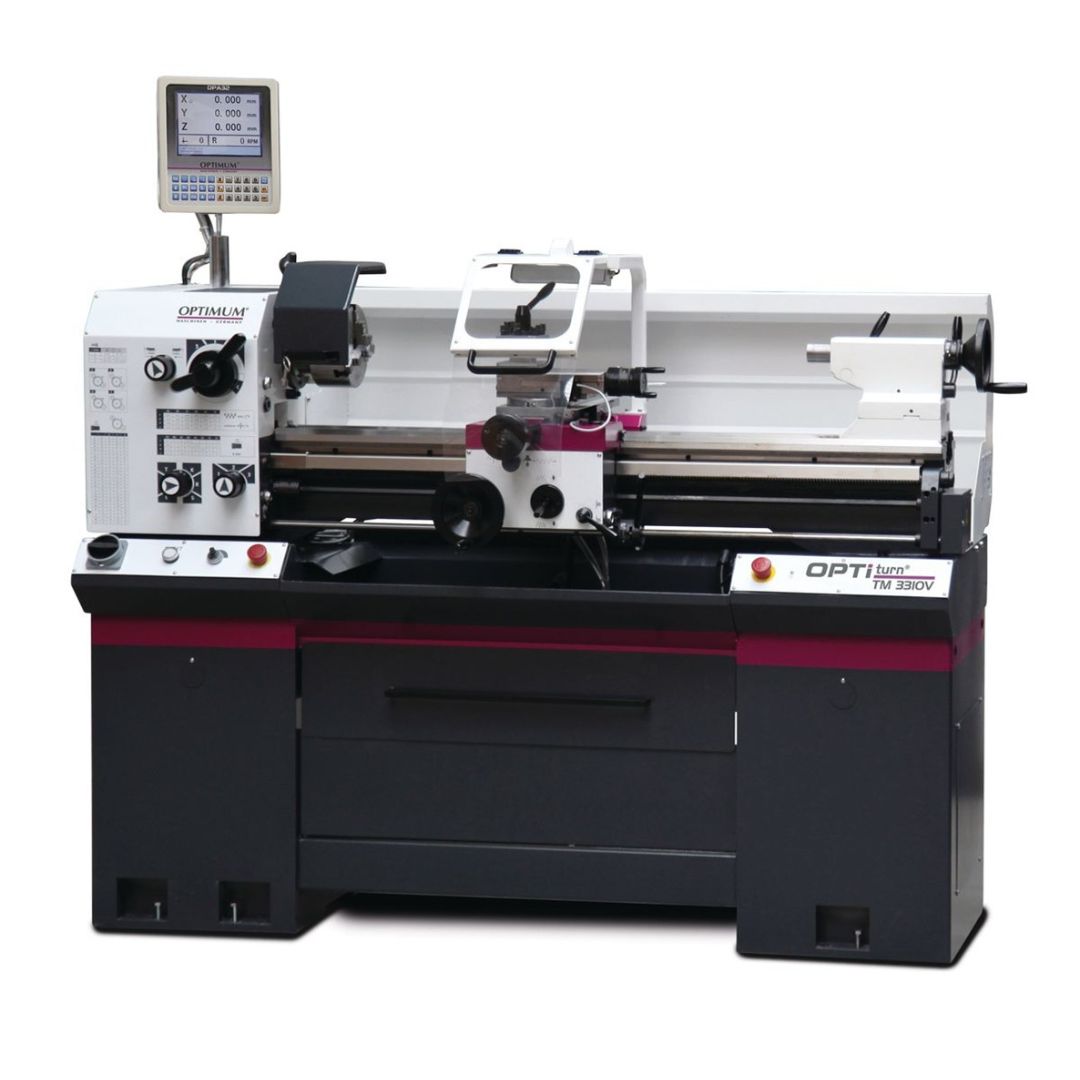

Az OPTIturn TM 3310V vezér- és vonóorsós eszterga 1000 mm-es csúcstávolságot, 330 mm-es ágy feletti elfordulást, DPA 32 helyzetkijelzőt és VSC vágósebesség-szabályozást kínál műhelymunkához.
Az OPTIturn TM 3310V hagyományos esztergagép fémalkatrészek egyedi és kis sorozatú megmunkálásához, valamint karbantartási feladatokhoz használható. Az 1000 mm-es csúcstávolság és a 330 mm-es ágy feletti elfordulási átmérő változatos munkadarabok megmunkálását teszi lehetővé. Metrikus és colos menetvágáshoz, hossz- és keresztirányú esztergáláshoz egyaránt alkalmazható.
A DPA 32 digitális helyzetkijelző segíti a szánok pozíciójának pontos követését, a VSC funkció pedig a vágósebesség szabályozását támogatja. A hat fordulatszám-fokozat és a gépi előtolások különböző megmunkálási feladatokhoz adnak beállítási lehetőséget. Az edzett, köszörült vezeték, az olajfürdőben működő előtolómű és az elektromosan fékezett főmotor a tartós, jól kezelhető műhelyhasználatot szolgálja.
A gép edzett főorsója állítható, precíziós kúpgörgős csapágyakban fut; a főorsóorr garantált koncentrikussága jobb mint 0,015 mm. Az acélszerkezetű gépállvány, a kihúzható forgácstálca és a forgácsvédőbe épített LED-lámpa a munkaterület használatát segíti. A szánon kapcsolható jobb és bal forgásirány, a hossz- vagy keresztelőtolás kiválasztása, valamint a kétoldali vészleállító a napi kezelést támogatja.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: vezér- és vonóorsós hagyományos esztergagép
Kivitel: acélszerkezetű gépállvánnyal, DPA 32 digitális helyzetkijelzővel
Hosszúság: kb. 1760 mm
Szélesség/mélység: kb. 745 mm
Magasság: kb. 1590 mm
Nettó tömeg: kb. 470 kg
Munkatér:
Csúcsmagasság: 165 mm
Csúcstávolság: 1000 mm
Ágy feletti elfordulási átmérő: 330 mm
Keresztszán feletti elfordulási átmérő: 216 mm
Főorsó és fordulatszám:
Főorsó-befogás: Camlock DIN ISO 702-2, 4-es méret
Főorsófurat átmérője: 38 mm
Főorsókúp: MK 5
Fordulatszám-tartomány: 14–2800 ford./perc
Fordulatszám-fokozatok száma: 6
Főorsóorr garantált koncentrikussága: jobb mint 0,015 mm
Szánmozgások:
Felsőszán elmozdulása: 90 mm
Keresztszán elmozdulása: 200 mm
Ágyszán elmozdulása: 850 mm
Előtolások és menetvágás:
Hossz-előtolás tartománya: 0,02–0,4 mm/ford.
Hossz-előtolások száma: 24
Keresztelőtolás tartománya: 0,01–0,2 mm/ford.
Keresztelőtolások száma: 32
Metrikus menetemelkedés tartománya: 0,4–10 mm
Metrikus menetemelkedések száma: 29
Colos menetemelkedés tartománya: 4–56 menet/col
Szegnyereg:
Szegnyereg kúpja: MK 3
Szegnyereghüvely löket: 100 mm
Szegnyereghüvely átmérője: 38 mm
Szerszámbefogás és kezelőszervek:
Befogható szerszámszár legnagyobb magassága: 16 mm
Kézikerekek állítható finomosztása: 0,04/0,02 mm
Előtolásválasztás: hossz- és keresztelőtolás kapcsolórúddal
Forgásirány-kapcsolás: jobb és bal forgásirány az ágyszánról
Motor- és elektromos adatok:
Hajtómotor teljesítménye: 1,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőelektromosság: 24 V DC
Főmotor fékezése: elektromos
Vezérlés:
DPA 32 digitális helyzetkijelző:
A TM 3310V hagyományos, nem CNC-vezérlésű esztergagép. A DPA 32 digitális helyzetkijelző a megmunkálási pozíciók követését segíti; LED-kijelzője és zárt, fröccsenő víz ellen védett fóliabillentyűzete a műhelyben történő kezeléshez készült. A gép főorsó-fordulatszáma hat fokozatban állítható, a gépi hossz- és keresztelőtolás pedig a szánon választható ki. Az adatlap külön fordulatszám-kijelzést nem részletez.
Műszaki adatok:
Digitális helyzetkijelző típusa: DPA 32
Kijelző típusa: LED
Kijelzett csatornák: X, Y/Z0 és Z
Kijelzés: csatornánként 8 számjegy
Kiértékelhető mérőbemenetek száma: 3
Szerszámkorrekciós memóriák száma: mérőbemenetenként 7
Kezelőfelület: zárt, tükröződésmentes, fröccsenő víz ellen védett fóliabillentyűzet
A gépen elérhető szoftverfunkciók:
VSC vágósebesség-szabályozás
Szerszámkorrekciók tárolása
Alapfelszereltség:
Hárompofás esztergatokmány, Ø 160 mm, Camlock 4-es befogással
MK 5/MK 3 szűkítőhüvely
MK 3 állócsúcs
Négyállású késtartó, 16 mm-es szerszámokhoz
Cserekerék-készlet
Acélszerkezetű gépállvány
DPA 32 digitális helyzetkijelző
Forgácsvédőbe épített LED-géplámpa
Kihúzható forgácstálca
Kezelőszerszámok
Opcionális:
Esztergatokmányok és befogóeszközök:
Hárompofás, önközpontosító esztergatokmány, Ø 200 mm, Camlock DIN ISO 702-2, 4-es méret
Négypofás, egyenként állítható pofájú öntött esztergatokmány, Ø 200 mm, Camlock DIN ISO 702-2, 4-es méret
BISON hárompofás, önközpontosító öntött esztergatokmány, Ø 200 mm, Camlock DIN ISO 702-2, 4-es méret
BISON négypofás, központosan befogó öntött esztergatokmány, Ø 200 mm, Camlock DIN ISO 702-2, 4-es méret
Síktárcsa, Ø 300 mm, Camlock DIN ISO 702-2, 4-es méret
Késtartók és esztergakés-készletek:
SWH 3-E gyorsváltó késtartókészlet, 0,01 mm ismétlési pontossággal
SWH gyorsváltó késtartó gyári felszerelése és illesztése
16 mm-es esztergakés-készlet, 11 részes
HM 16 mm DMS16-2 váltólapkás esztergakés-készlet, 5 részes
HM 16 mm esztergakés-készlet, 5 részes, német gyártmány
HM 16 mm DMS16-1 esztergakés-készlet, 5 részes
Munkadarab-megtámasztás és ütközők:
Futóbáb a TM 3310 géphez, 10–70 mm átengedési tartománnyal
Állóbáb a TM 3310 géphez, 10–70 mm átengedési tartománnyal
Micro pozícióütköző
Géptelepítési és munkahelyi kiegészítők:
SEU1 precíziós géptalp
Unicraft Gumiszőnyeg többféle méretben
