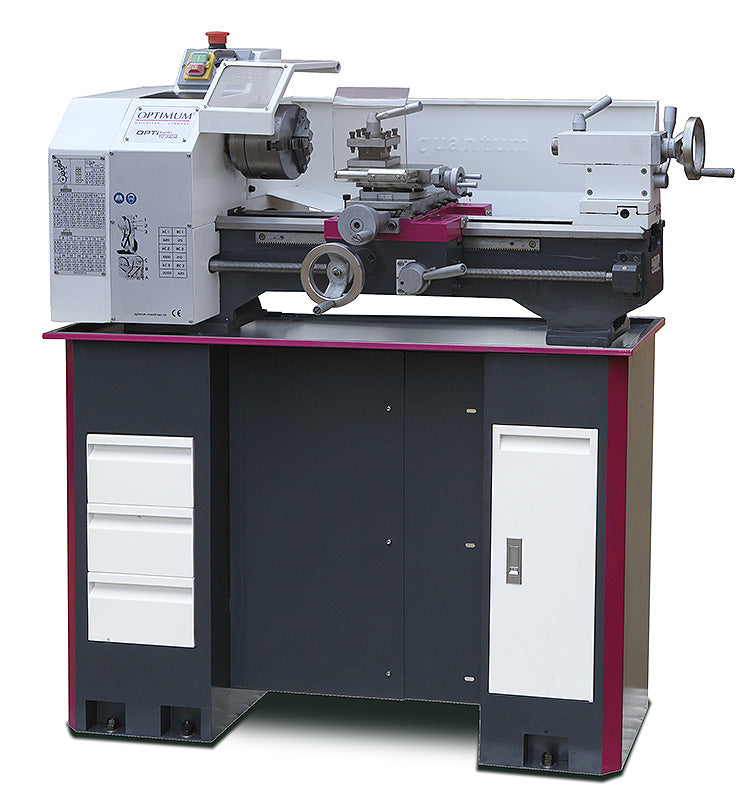

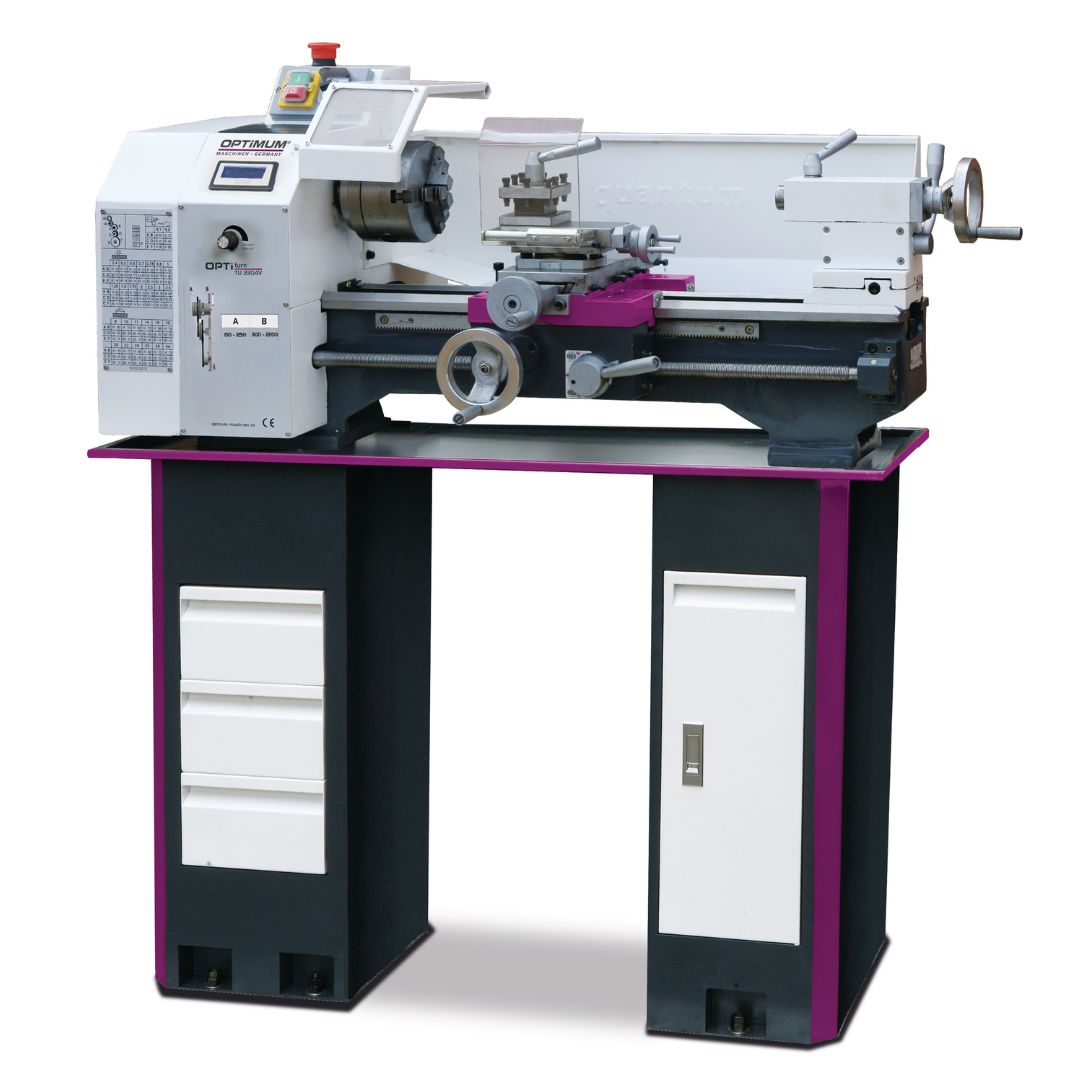

Az OPTIturn TU 2304V kompakt, 230 V-os esztergagép 230 mm-es ágy feletti elforduló átmérővel, 450 mm csúcstávolsággal és elektronikusan szabályozható, 150–2200 ford./perc főorsó-fordulattal.
Az OPTIturn TU 2304V hagyományos esztergagép kisebb műhelyek és igényes hobbi-felhasználók számára készült. Tengelyek, perselyek és egyéb forgásszimmetrikus alkatrészek esztergálására, valamint metrikus és colos menetek készítésére használható. A 230 V-os tápellátás és a kompakt méret olyan műhelyekben is előnyös, ahol korlátozott a rendelkezésre álló hely.
Az elektronikusan szabályozható fordulatszám megkönnyíti a vágási feltételek beállítását, az aktuális érték pedig digitális kijelzőn ellenőrizhető. Az edzett, köszörült ágyvezeték és az állítható vezetékek a pontos megmunkálást támogatják. A menetvágáshoz szükséges váltókerékkészlet az alapfelszereltség része, így a gép többféle munkához használható külön beszerzés nélkül.
A gép masszív, öntöttvas prizmaággyal, két fordulatszám-tartománnyal és potenciométerrel állítható főorsó-fordulatszámmal rendelkezik. A vezérorsó menetvágáshoz és gépi hosszesztergáláshoz használható. A szegnyereg szorítókarral, szerszám nélkül rögzíthető és oldható; kúpesztergáláshoz oldalirányban állítható. A gyári adatlap a főorsóorrra legfeljebb 0,009 mm-es, a tokmányra legfeljebb 0,05 mm-es körfutási eltérést ad meg.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos esztergagép
Kivitel: elektronikusan szabályozható főorsó-fordulatszám
Hosszúság: kb. 1090 mm
Szélesség/mélység: kb. 585 mm
Magasság: kb. 510 mm
Tömeg: kb. 114 kg
Munkatartomány:
Csúcsmagasság: 115 mm
Csúcstávolság: 450 mm
Ágy feletti elforduló átmérő: 230 mm
Keresztszán feletti elforduló átmérő: 128 mm
Ágyszélesség: 135 mm
Hossz-szán mozgástartománya: 360 mm
Keresztszán mozgástartománya: 120 mm
Felsőszán mozgástartománya: 75 mm
Főorsó és szerszámbefogás:
Főorsó-fordulatszám: 150–2200 ford./perc
Fordulatszám-tartományok száma: 2
Fordulatszám-szabályozás: elektronikus
Főorsó furata: 20 mm
Főorsó belső kúpja: MK 3
Tokmánycsatlakozás: hengeres, Ø 72 mm
Négyszögű késtartóhoz megadott maximális szerszámmagasság: 14 mm
Szegnyereg:
Szegnyereg befogókúpja: MK 2
Szegnyereghüvely löket: 70 mm
Szegnyereg oldalirányú állíthatósága: ±5 mm
Menetvágás:
Metrikus menetemelkedés: 0,4–3,5 mm
Metrikus menetemelkedések száma: 14
Colos menetek tartománya: 8–44 menet/hüvelyk
Colos menetek száma: 14
Elektromos adatok:
Hajtómotor teljesítménye: 0,75 kW
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
EMC-besorolás: C1
Megadott szabvány: DIN EN 55011
Vezérlés:
Digitális fordulatszám-kijelzés és gépvezérlés:
A TU 2304V hagyományos, nem CNC-vezérlésű esztergagép. A főorsó fordulatszáma potenciométerrel állítható, a beállított érték digitális kijelzőn követhető. A forgásirány a kezelőpanelen kapcsolható; a vezérorsó a menetvágást és a gépi hosszesztergálást szolgálja.
Műszaki adatok:
Kijelzett adat: főorsó-fordulatszám
Fordulatszám beállítása: potenciométerrel
Főorsó forgásiránya: jobb- és balirány kapcsolható
Gépi hosszelőtolás: vezérorsóval
Alapfelszereltség:
FONTOS: A gép szállítási terjedelme az állványt nem tartalmazza. Az opcionális tartozékok között szereplő MST 1 gépállvány külön rendelhető.
Ø 100 mm-es, önközpontosító hárompofás esztergatokmány
MK 2 és MK 3 állócsúcs
Hátsó forgácsvédő lemez
Forgácstálca
Négyállású késtartó
Menetvágáshoz használható váltókerékkészlet
Kezelőszerszámok
Opcionális:
Tokmányok és befogástechnika:
Ø 125 mm-es önközpontosító hárompofás esztergatokmány
Ø 125 mm-es, központosan szorító öntöttvas négypofás tokmány
Ø 125 mm-es, külön-külön állítható pofájú négypofás esztergatokmány
Ø 125 mm-es hengeres tokmánykarima
ER 25 patronbefogó, Ø 52 mm-es hengeres kivitel
ER 25 patronkészlet, Ø 1–16 mm
Késtartók és esztergaszerszámok:
SWH 1-A gyorsváltó késtartókészlet
SWH 1-A gyorsváltó késtartó gyári felszerelése
20 × 90 mm-es, D típusú cserekéstartó
20 × 85 mm-es, H típusú cserekéstartó körszárú szerszámokhoz
8 mm-es, 11 részes esztergakéskészlet
10 mm-es, 11 részes esztergakéskészlet
12 mm-es, 11 részes esztergakéskészlet
8 mm-es, 5 részes keményfém esztergakéskészlet
10 mm-es, 5 részes keményfém esztergakéskészlet
12 mm-es, 5 részes keményfém esztergakéskészlet
12 mm-es, 5 részes, német gyártású keményfém esztergakéskészlet
10 mm-es belsőeszterga-készlet
12 mm-es belsőeszterga-készlet
Megmunkálást segítő tartozékok:
Állóbáb a TU 2304 és TU 2304V gépekhez
Futóbáb, legfeljebb Ø 34 mm-es munkadarabhoz
Ø 170 mm-es síktárcsa
MK 2 forgócsúcs
MK 2 cserélhető hegyű forgócsúcs
További MK 2 forgócsúcs-változat
10 részes HSS központfúrókészlet, Ø 0,75–4,5 mm
MK 2 kúpos szárú HSS csigafúró
Gépállvány, helyzetkijelzés és telepítés:
MST 1 gépállvány
DRO 5 digitális, háromtengelyes helyzetkijelző fordulatszám-kijelzéssel
OMB10 mágnesszalag a DRO 5 rendszerhez, 1100 mm
Helyzetkijelző-rendszer gyári felszerelése
SE 55 rezgéscsillapító géptalp
SE 1 szintezőlap
Hűtés és munkahelyi kiegészítők:
Univerzális hűtőberendezés, 230 V
Unicraft Gumiszőnyeg többféle méretben
