Univerzális egyetemes esztergagép 3 tengelyes digitális útmérővel és gyorscserélős késtartóval

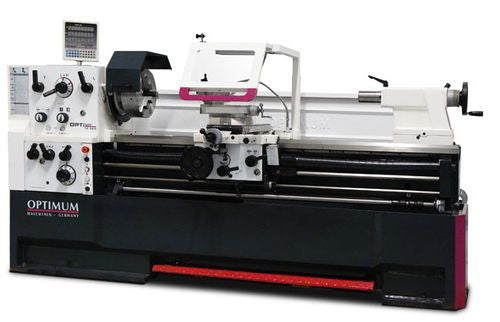

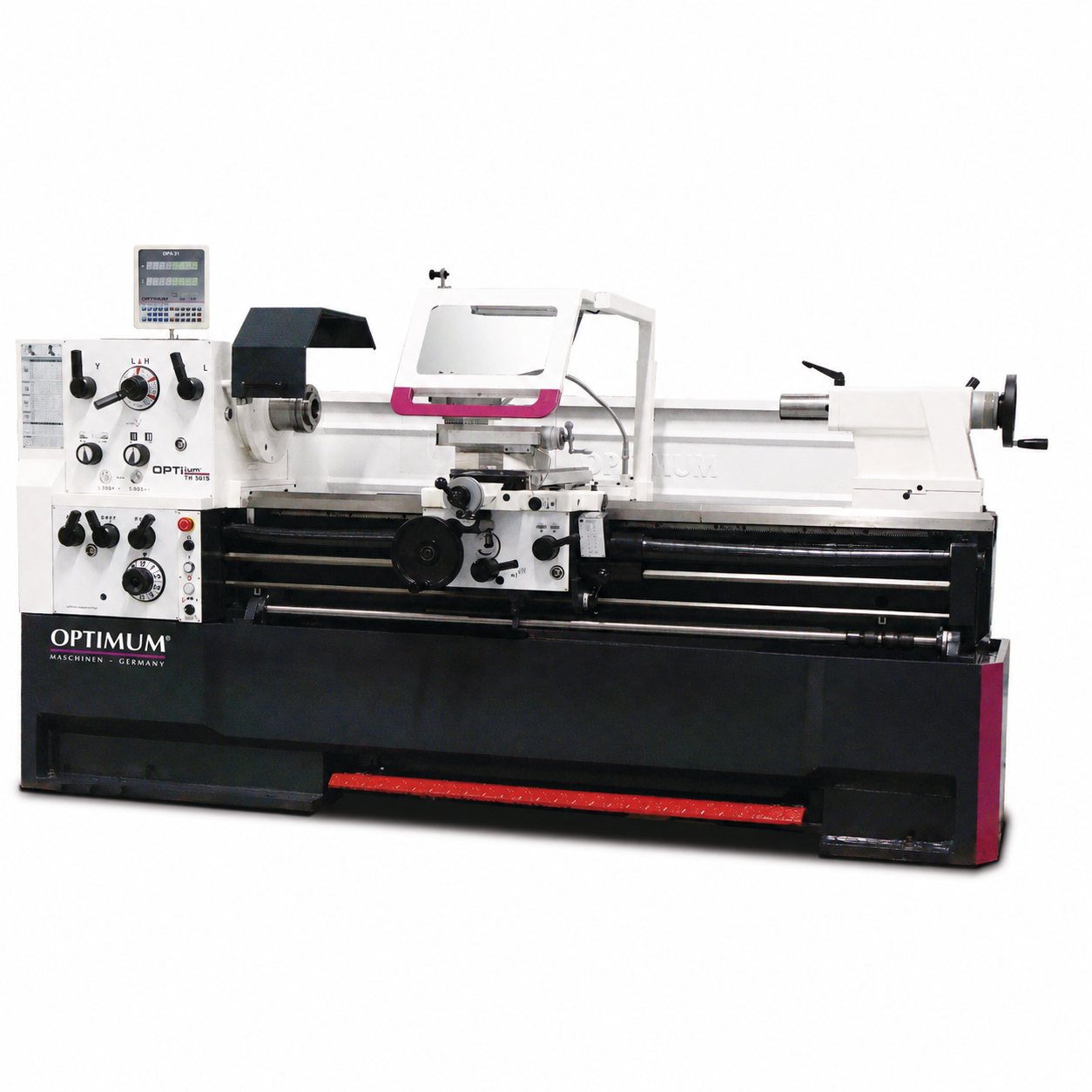

Az Optimum OPTI TH 5615D professzionális univerzális esztergagép, amelyet nagy pontosságú egyedi és kis sorozatú alkatrészgyártásra fejlesztettek ki
Az 560 mm-es esztergálható átmérő, az 1420 mm-es csúcstávolság és a 80 mm-es orsófurat révén kiváló választás gépgyártó, karbantartó, szerszámkészítő és javítóműhelyek számára, ahol fontos a nagy merevség, a pontos megmunkálás és a megbízható ipari kivitel
Az OPTI TH 5615D gyorscserélős késtartója és a DPA 31 Plus háromtengelyes digitális útmérője jelentősen lerövidíti a beállítási időket, növeli a termelékenységet és csökkenti a kezelői hibák lehetőségét
Az indukciósan edzett vezetékek, az olajfürdős főorsó és hajtómű, valamint a precíziós csapágyazás hosszú élettartamot és kiváló megmunkálási pontosságot biztosítanak még intenzív ipari használat mellett is
Az OPTI TH 5615D 350 mm széles, erősen bordázott, indukciósan edzett és precíziósan köszörült szürkeöntvény prizmaággyal rendelkezik, amely kiváló merevséget és rezgéscsillapítást biztosít
A Camlock DIN ISO 702-2 No. 8 orsócsatlakozás, az olajfürdős főorsó és hajtómű, a központi kenőrendszer, valamint a gyorscserélős szerszámbefogás professzionális ipari felhasználást tesz lehetővé
Megmunkálási tartomány:
Csúcsmagasság: 280 mm
Csúcstávolság: 1420 mm
Esztergálható átmérő a gépágy felett: Ø560 mm
Esztergálható átmérő az ágyhíd felett: Ø790 mm
Esztergálható átmérő a keresztszán felett: Ø355 mm
Esztergálási hossz az ágyhídnál: 170 mm
Ágyszélesség: 350 mm
Főorsó:
Orsócsatlakozás: Camlock DIN ISO 702-2 No. 8
Orsófurat: Ø80 mm
Orsókúp: MK7
Orsóorr ütési pontossága: ≤0,015 mm
Fordulatszám-tartomány: 25–1600 ford./perc
Sebességfokozatok száma: 12
Főhajtás:
Motor teljesítménye: 7,5 kW
Teljes csatlakozási teljesítmény: 8,5 kW
Tápfeszültség: 400 V / 50 Hz
Előtolások:
Hossz-előtolás:
0,059–1,646 mm/ford
35 fokozat
Kereszt-előtolás:
0,020–0,573 mm/ford
35 fokozat
Menetvágási tartomány:
Metrikus menetek:
0,2–14 mm
47 fokozat
Whitworth (collos) menetek:
112–2 Gg/1"
60 fokozat
Diametrális menetek:
4–112 DPI
50 fokozat
Modulmenetek:
0,1–7 mm
34 fokozat
Szánok:
Hosszszán löket: 1210 mm
Keresztszán löket: 316 mm
Felsőszán löket : 130 mm
Felsőszán elfordíthatósága: ±90°
Szegnyereg:
Kúposság: MK5
Hüvely átmérője: Ø75 mm
Hüvely löket: 180 mm
Oldalirányú állítás kúpesztergáláshoz: ±10 mm
Hűtőrendszer:
Hűtőszivattyú teljesítménye: 125 W
Különálló hűtőfolyadék-tartály: Igen
Beépített szintjelző: Igen
Beépített olajleválasztó: Igen
Gépadatok:
Méretek (H × Sz × M): 2950 × 1150 × 1650 mm
Nettó tömeg: 2300 kg
Erősen bordázott, szürkeöntvény gépágy
Indukciósan edzett és precíziósan köszörült prizmaágy
Indukciósan edzett és köszörült Z tengelyvezetékek
Főorsó ütési pontossága ≤0,015 mm
Camlock DIN ISO 702-2 No. 8 orsócsatlakozás
Főorsó és hajtóművek olajfürdős kenése
Edzett és köszörült fogaskerekek precíziós kúpgörgős csapágyazással
Zárt gyorsjárati hajtómű
Központi kenőrendszer
Menetorsó-védő burkolat
Precíziós megmunkálású keresztszán
Ékvezetékes utánállítás minden vezetékfelületen
Jobb- és balirányú orsóforgás
Kétcsatornás biztonsági elektronika
Állítható menetemelkedés-skála
Állítható szegnyereg kúpesztergáláshoz (±10 mm)
Finombeosztású szegnyereg-kézikerék (0,025 mm)
Szerszám nélküli gyors szegnyereg-rögzítés
Biztonsági kézikerekek automatikus kioldó funkcióval az X- és Z-tengelyen
Állítható finomosztású kézikerekek (0,04 / 0,02 mm)
Energia-láncos kábelvezetés
Lábpedállal működtethető vészleállító
Elektromos motorfék
Külön hűtőfolyadék-tartály olajleválasztóval
Motorvédő kapcsoló és zárható főkapcsoló
EN 23125 és EN ISO 13849 szabványoknak megfelelő biztonsági rendszer
DPA 31 Plus digitális pozíciókijelző
Az OPTI TH 5615D alapfelszereltségéhez tartozó DPA 31 Plus háromtengelyes digitális pozíciókijelző gyorsabb és pontosabb munkavégzést tesz lehetővé
A rendszer valós időben jeleníti meg az X-, Z- és felsőszán tengely pozícióját, így jelentősen egyszerűsíti a méretre történő megmunkálást
3 tengelyes digitális útmérés
Nagyméretű LCD kijelző
Metrikus és collos kijelzés
Nullpont-beállítás
Abszolút és inkrementális mérés
Sugár-/átmérő kijelzés
Nagy pontosságú útmérés
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális pozíciókijelző
Hárompofás önközpontosító esztergatokmány
Állóbáb, max. Ø165 mm átmenő átmérővel
Követőbáb, max. Ø95 mm átmenő átmérővel
LED géplámpa
MK7/MK5 szűkítőpersely
MK5 fix csúcs
MK5 fix és forgó csúcs
Gyorscserélős késtartó 7-C
1 db D típusú késtartó (32 × 150 mm)
Menetemelkedés-mérő
Cserélhető fogaskerék-készlet
Gyári első olajfeltöltés minőségi kenőolajjal
Kezelőszerszám-készlet
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Opcionális:
3 és 4 pofás különböző méretű tokmányok
Homloklap
Patronos befogórendszerek
Multifix gyorscserélős késtartó rendszer
További 7-C késtartók és szerszámbefogók
Forgócsúcsok
Fúrótokmányok
Speciális csúcsok
Különböző álló- és követőbábak
Emelő- és telepítőkészletek
Menetvágó és speciális megmunkáló tartozékok
