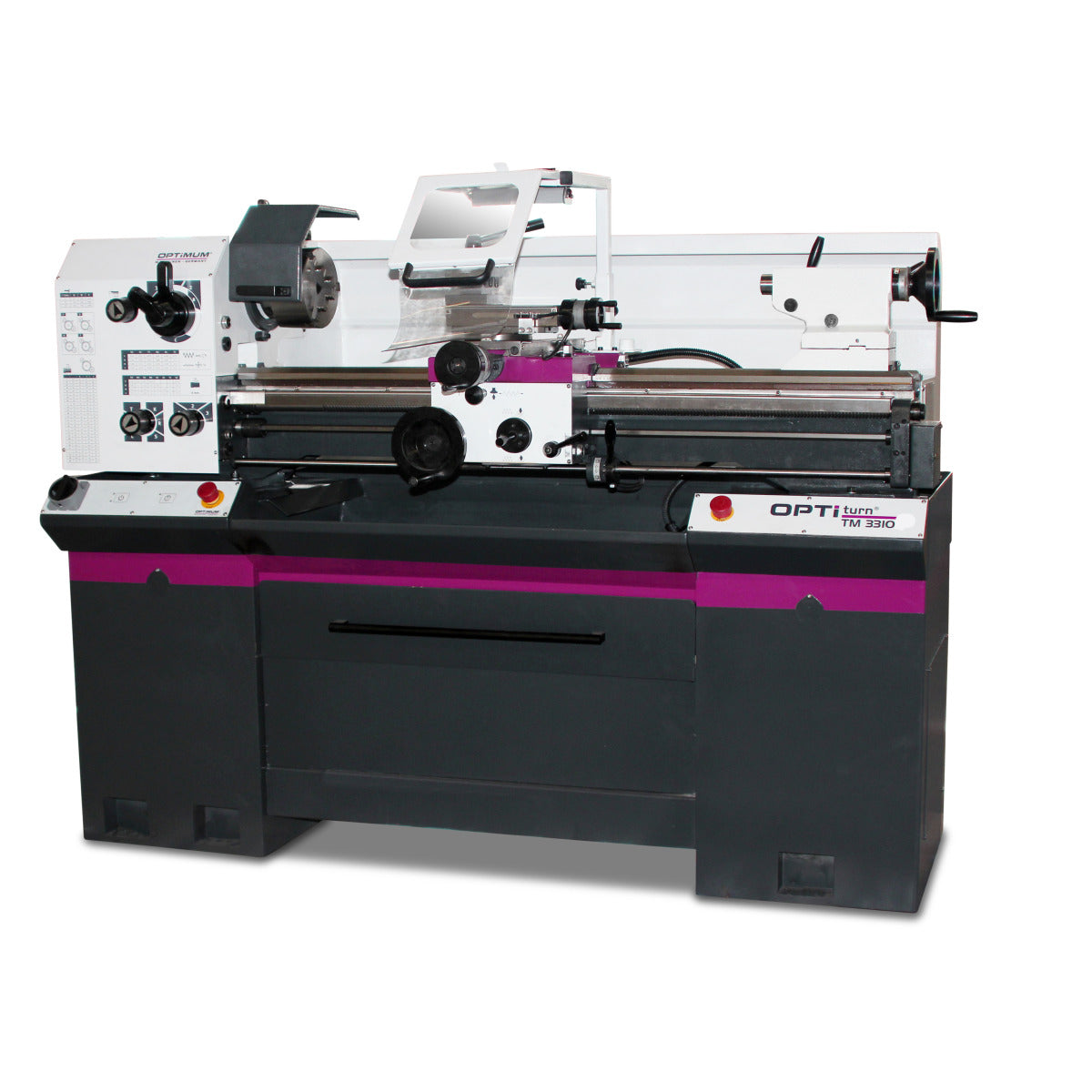

Az OPTIturn TM 3310 hagyományos esztergagép 1000 mm csúcstávolsággal, 330 mm ágy feletti elforduló átmérővel, 38 mm orsófurattal, 9 fokozatú MK 5 kúpú főorsóval és 1,5 kW-os motorral készül.
Az OPTIturn TM 3310 vezér- és vonóorsós esztergagép egyedi alkatrészek és kisebb sorozatok hagyományos forgácsolásához használható. A 1000 mm-es csúcstávolság és a 330 mm-es ágy feletti elforduló átmérő változatos tengelyek és forgástestek megmunkálását teszi lehetővé. Gépműhelyek, karbantartó részlegek és oktatóműhelyek számára is alkalmas, ahol külső és belső esztergálási, valamint menetvágási feladatokat végeznek.
A kilenc főorsó-fordulatszám és a gépi hossz- és keresztelőtolás segíti a megmunkálás beállítását különböző munkadarabokhoz. Az edzett, köszörült ágyvezeték, az állítható kúpgörgős csapágyazás és a főorsóorr garantált koncentrikussági értéke a pontos munkavégzést támogatja. A gépállvány, a Ø160 mm-es hárompofás tokmány és az első olajfeltöltés a gyári szállítási terjedelem része.
A TM 3310 főorsója Camlock DIN ISO 702-2, 4-es méretű tokmánycsatlakozással készül. Az előtolómű fogaskerekei olajfürdőben futnak; a főmotor elektromos féket kapott. A szánon választható a hossz- vagy keresztelőtolás, és ott kapcsolható a főorsó forgásiránya is. A kétcsatornás biztonsági elektronika, a lekapcsoló funkciójú biztonsági kézikerekek és a kétoldali vészleállítás a gép biztonságos kezelését szolgálják.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: vezér- és vonóorsós hagyományos esztergagép
Hosszúság: kb. 1760 mm
Szélesség/mélység: kb. 745 mm
Magasság: kb. 1320 mm
Nettó tömeg: kb. 469 kg
Megmunkálási tartomány:
Csúcsmagasság: 165 mm
Csúcstávolság: 1000 mm
Ágy feletti elforduló átmérő: 330 mm
Keresztszán feletti elforduló átmérő: 216 mm
Ágyszélesség: 190 mm
Főorsó és szerszámbefogás:
Főorsó fordulatszám-tartománya: 65–2000 ford./perc
Fordulatszám-fokozatok száma: 9
Főorsó tokmánycsatlakozása: Camlock DIN ISO 702-2, 4-es méret
Főorsó furatátmérője: 38 mm
Főorsó kúpossága: MK 5
Főorsóorr garantált koncentrikussági eltérése: <0,015 mm
Befogható szerszámmagasság: legfeljebb 16 mm
Szegnyereg:
Szegnyereg befogókúpja: MK 3
Szegnyereghüvely löket: 100 mm
Szegnyereghüvely átmérője: 38 mm
Menetvágás:
Metrikus menetemelkedés-tartomány: 0,4–10 mm
Metrikus menetek száma: 29
Hüvelykes menetek tartománya: 56–4 menet/hüvelyk
Szánmozgások:
Felsőszán elmozdulása: 90 mm
Keresztszán elmozdulása: 200 mm
Ágyszán elmozdulása: 850 mm
Gépi előtolások:
Hosszirányú előtolás tartománya: 0,02–0,4 mm/ford.
Hosszirányú előtolások száma: 24
Keresztirányú előtolás tartománya: 0,01–0,2 mm/ford.
Keresztirányú előtolások száma: 32
Elektromos adatok:
Hajtómotor teljesítménye: 1,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőáramkör feszültsége: 24 V DC
Vezérlés:
Hagyományos kezelőpanel és előtolásvezérlés:
A TM 3310 hagyományos kezelésű esztergagép. Ehhez a változathoz digitális helyzetkijelző nincs. A kezelőpanelen a főorsó közvetlen indítása és a vészleállítás érhető el. A hossz- és keresztelőtolás, valamint a forgásirány a szánon kapcsolható, így a kezelő a megmunkálás közben elérheti ezeket a funkciókat.
Műszaki adatok:
Gépkezelés típusa: hagyományos, kézi kezelés
Digitális helyzetkijelző: nincs
Gépi előtolás kiválasztása: hossz- vagy keresztirányú előtolás a szánon
Főorsó forgásirányának kapcsolása: a szánon
Főmotor fékezése: elektromos
Motorvédelmi kapcsoló: igen
Reteszelhető főkapcsoló: igen
Biztonsági elektronika: kétcsatornás
Vészleállító kapcsolók: jobb és bal oldalon
Biztonsági kézikerekek: lekapcsoló funkcióval az X és Z tengelyen
Alapfelszereltség:
Ø160 mm-es, hárompofás esztergatokmány, 4-es Camlock csatlakozással
LED-géplámpa
MK 5/MK 3 redukáló hüvely
MK 3 álló központcsúcs
Négyállású, 16 mm-es késtartó
Váltókerékkészlet
Acélszerkezetű gépállvány
Gyári első feltöltés minőségi olajjal
Kezelőszerszámok
Kihúzható forgácstálca vezetősínnel
Opcionális:
Esztergatokmányok:
Ø200 mm-es, hárompofás, központosító tokmány, 4-es Camlock csatlakozással
Ø200 mm-es, négy független pofás öntvénytokmány, 4-es Camlock csatlakozással
BISON Ø200 mm-es, hárompofás, központosító öntvénytokmány, 4-es Camlock csatlakozással
BISON Ø200 mm-es, négy pofás, központosító öntvénytokmány, 4-es Camlock csatlakozással
Bábok és ütközők:
Követőbáb 10–70 mm-es befogási tartománnyal
Állóbáb 10–70 mm-es befogási tartománnyal
Micro pozícióütköző
Szerszámbefogók és befogókészletek:
SWH 3-E gyorsváltó késtartókészlet, 0,01 mm-es ismétlési pontossággal
16-05 befogóblokk-készlet esztergagéphez
5C patronbefogó, 4-es tokmánycsatlakozással
SPC 5C patronkészlet
Eszterga- és fúrószerszámok:
12 mm-es belsőesztergáló-készlet
Ötrészes belsőesztergáló-készlet
Tízrészes HSS központfúrókészlet, 0,75–4,5 mm
MK 3 Morse-kúpos HSS csigafúró
Tizenegyrészes, 16 mm-es esztergakéskészlet
Ötrészes, 16 mm-es HM esztergakéskészlet cserélhető lapkákkal, DMS16-2 kivitel
Ötrészes, 16 mm-es HM esztergakéskészlet, német gyártású kivitel
Ötrészes, 16 mm-es HM esztergakéskészlet, DMS16-1 kivitel
Központcsúcsok:
MK 3 forgócsúcs három gyári változatban
Hűtés és segédanyagok:
230 V-os univerzális hűtőberendezés
Géptelepítési kiegészítők és szolgáltatások:
SE 1 szintezőlap
SEU1 precíziós géptalp
Az SWH gyorsváltó késtartó gyári felszerelése és illesztése
Munkahelyi kiegészítők:
Unicraft Gumiszőnyeg többféle méretben
