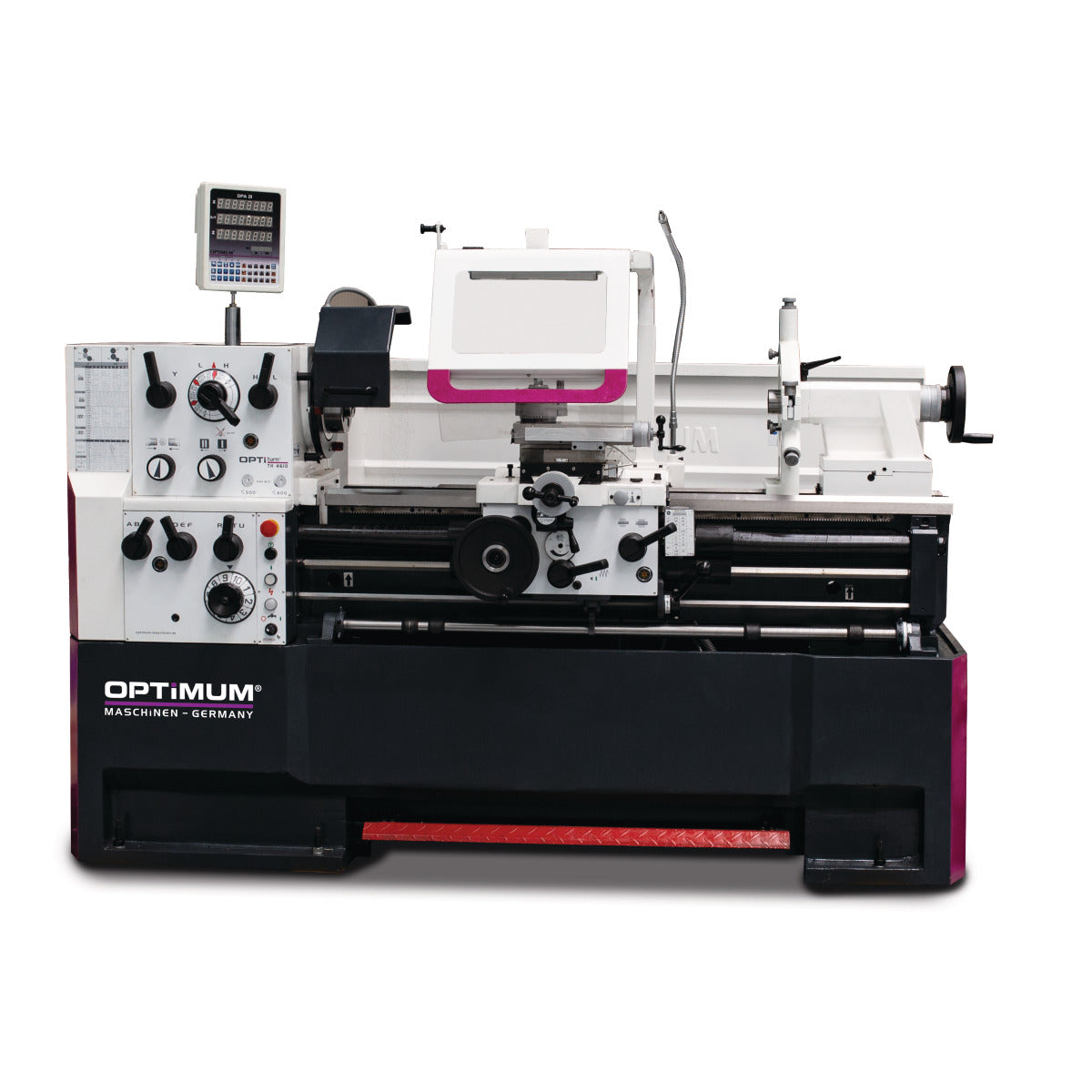

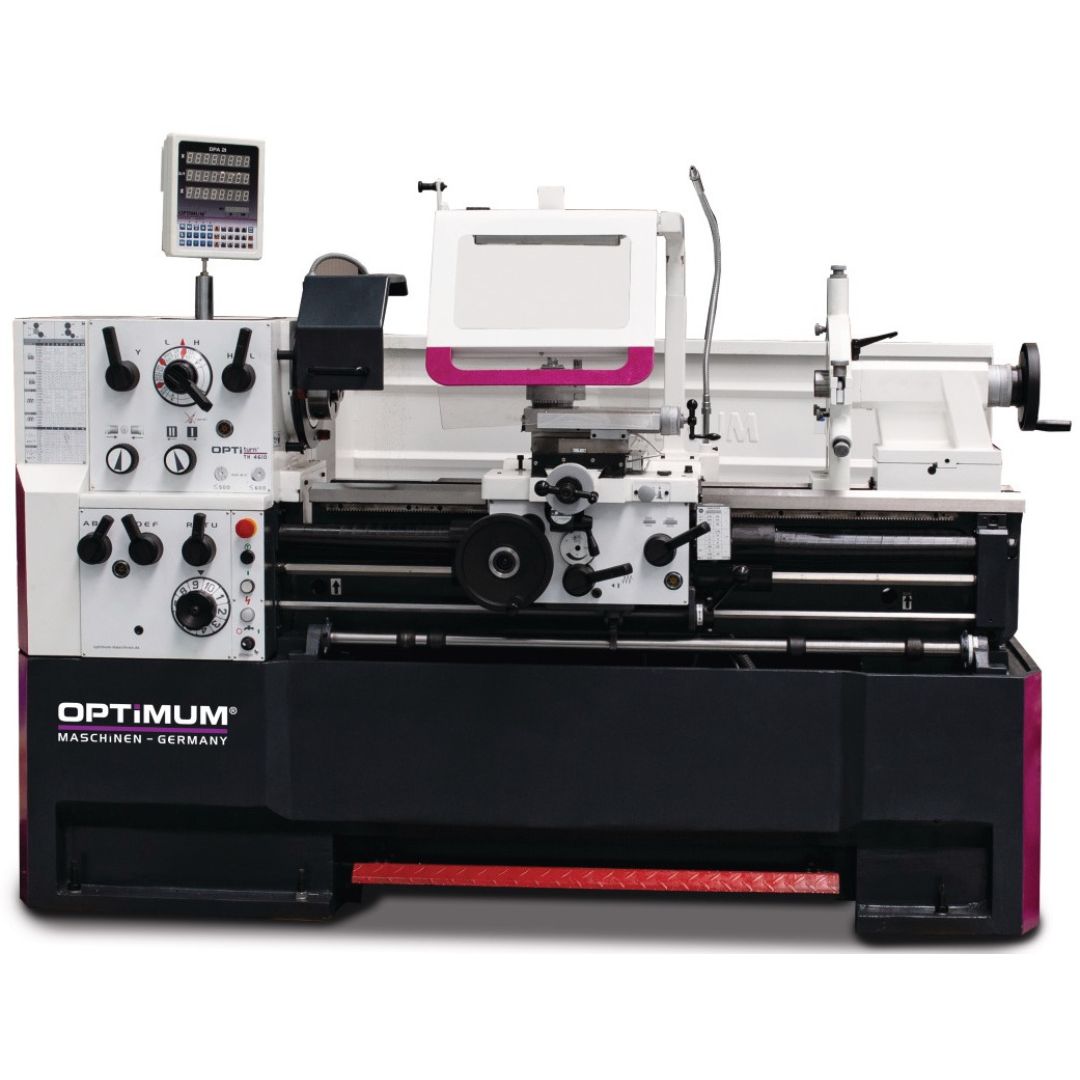

Az OPTIturn TH4615D precíz ipari egyetemes eszterga 1560 mm csúcstávolsággal, 460 mm-es ágy feletti elforduló átmérővel, 58 mm-es orsófurattal, DPA 31 Plus kijelzővel és 5,5 kW-os hajtással.
Az OPTIturn TH4615D precíziós vezér- és vonóorsós esztergagép közepes méretű forgástestek pontos megmunkálásához. Az 1560 mm-es csúcstávolság, a 460 mm-es ágy feletti elforduló átmérő és az 58 mm-es orsófurat alkalmassá teszi tengelyek, perselyek, tárcsák és más forgástestek egyedi vagy kis sorozatú gyártására. Gépgyártó, karbantartó és javítóműhelyek számára egyaránt megfelelő.
A DPA 31 Plus digitális helyzetkijelző segíti a pontos pozicionálást és csökkenti a leolvasási hibák lehetőségét. A 12 fokozatú főorsó-hajtás, a 42 hossz- és 42 keresztirányú előtolás, valamint a széles menetvágási tartomány sokféle megmunkálási feladathoz biztosít megfelelő beállításokat. A gyorscserélős késtartó rövidebb szerszámváltási időt tesz lehetővé, a mechanikus hosszelőtolás-lekapcsolás pedig ismétlődő megmunkálásoknál is használható.
A gép erősen bordázott, szürkeöntvényből készült prizmaággyal rendelkezik, amelynek felülete indukciósan edzett és precíziósan köszörült. A főorsóorr körfutási pontossága legfeljebb 0,015 mm. Az edzett és köszörült fogaskerekek, az állítható precíziós kúpgörgős csapágyak és az éklécekkel utánállítható megvezetések stabil, pontos megmunkálást tesznek lehetővé. A szegnyereg kúpesztergáláshoz ±10 mm-rel elállítható.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: precíziós vezér- és vonóorsós esztergagép
Kivitel: digitális helyzetkijelzővel és gyorscserélős késtartóval
Hosszúság kb.: 2765 mm
Szélesség/mélység kb.: 1065 mm
Magasság kb.: 1550 mm
Nettó tömeg kb.: 1810 kg
Munkatartomány:
Csúcsmagasság: 230 mm
Csúcstávolság: 1560 mm
Elforduló átmérő a gépágy felett: 460 mm
Elforduló átmérő az ágyhídban: 690 mm
Elforduló átmérő a keresztszán felett: 270 mm
Esztergálási hossz az ágyhídban: 240 mm
Gépágyszélesség: 300 mm
Szánmozgások:
Felsőszán mozgástartománya: 125 mm
Keresztszán mozgástartománya: 285 mm
Ágyszán mozgástartománya: 1305 mm
Felsőszán elfordítási tartománya: ±90°
Főorsó és fordulatszám:
Főorsócsatlakozás: Camlock DIN ISO 702-2 No. 6
Főorsófurat: 58 mm
Főorsókúp: MK6
Fordulatszám-tartomány: 25–2000 ford./perc
Fordulatszám-fokozatok száma: 12
Maximális késmagasság: 25 mm
Főorsóorr körfutási pontossága: ≤0,015 mm
Főorsó kenése: olajfürdő
Főorsó csapágyazása: 2 állítható precíziós kúpgörgős csapágy
Előtolások:
Hosszirányú előtolás: 0,031–1,7 mm/ford.
Hosszirányú előtolási fokozatok száma: 42
Keresztirányú előtolás: 0,014–0,784 mm/ford.
Keresztirányú előtolási fokozatok száma: 42
Hosszirányú előtolás lekapcsolása: mechanikus
Ágyszán lekapcsolási pontjai: 4 állítható excenter
Előtolómű kialakítása: zárt kivitel
Menetvágási tartományok:
Metrikus menetemelkedés: 0,1–14 mm/ford.
Metrikus menetemelkedések száma: 41
Coll menetemelkedés: 112–2 Gg/1″
Coll menetemelkedések száma: 41
Diametral Pitch tartomány: 4–112 DPI
Diametral Pitch fokozatok száma: 50
Modulmenet-emelkedés: 0,1–7 mm/ford.
Modulmenet-emelkedések száma: 34
Szegnyereg:
Szegnyereghüvely belső kúpja: MK4
Szegnyereghüvely lökete: 130 mm
Szegnyereghüvely átmérője: 60 mm
Szegnyereghüvely és kézikerék finomosztása: 0,025 mm
Szegnyereghüvely rögzítése: szerszám nélkül, szorítókarral
Szegnyereg oldalirányú állítása kúpesztergáláshoz: ±10 mm
Gépágy és megvezetések:
Gépágy kialakítása: erősen bordázott prizmaágy
Gépágy anyaga: szürkeöntvény
Gépágy felületkezelése: indukciósan edzett és precíziósan köszörült
Z-tengely ágyvezetéke: edzett és köszörült
Szánok kialakítása: precízen megmunkált
Megvezetések utánállítása: éklécekkel
Ágyszán kenése: központi kenőrendszer
Vezérorsó védelme: védőburkolattal
Jobb- és bal forgás kapcsolása: az ágyszánról, kapcsolótengellyel
Hajtómű és kezelőszervek:
Tengelyek, fogaskerekek és főorsó kenése: olajfürdő
Fogaskerekek és tengelyek: edzettek és köszörültek
Kézikerekek állítható finomosztása: 0,04 / 0,02 mm
X- és Z-tengely kézikerekei: kioldási funkcióval, EN 23125 szerint
Menetóra skálája: állítható
Kábel- és tömlővezetés: energialánccal
Forgácsvédő burkolat: nagyméretű, integrált LED géplámpával
Kenés és hűtés:
Hűtőfolyadék-szivattyú teljesítménye: 125 W
Hűtőfolyadék-tartály: különálló, szintjelzővel és olajleválasztóval
Tartály ürítése és tisztítása: teljesen üríthető, DIN szerinti kialakítás
Elektromos adatok:
Hajtómotor teljesítménye: 5,5 kW
Teljes névleges teljesítmény: 5,8 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőfeszültség: 24 V DC
Kontaktorok és relék: Siemens vagy Schneider kivitel
Biztonsági berendezések:
Biztonsági elektronika: kétcsatornás
Kapcsolók ellenőrzése: EN ISO 13849 szerint
X- és Z-tengely biztonsági kézikerekei: kioldási funkcióval
Lábbal működtethető vészleállító: igen
Vezérlés:
DPA 31 Plus digitális helyzetkijelző:
A TH4615D hagyományos, nem CNC-vezérlésű esztergagép. A háromtengelyes DPA 31 Plus digitális helyzetkijelző pontos és parallaxismentes leolvasást biztosít. Esztergálásnál átmérő- vagy sugárkijelzés választható, a Z0 és Z1 tengelyértékek pedig külön-külön vagy összegezve is megjeleníthetők. A fordulatszám-érzékelő lehetővé teszi a főorsó fordulatszámának kijelzését.
Műszaki adatok:
Helyzetkijelző típusa: DPA 31 Plus
Kijelző típusa: LED
Kijelzett tengelyek száma: 3
Fordulatszám-kijelzés: igen
Főorsó-fordulatszám érzékelő: alapfelszereltség
Átmérő- és sugárkijelzés: választható
Z0 és Z1 tengely kijelzése: külön vagy összegezve
Üzemmódok: abszolút és növekményes
Kezelőfelület: felhasználóbarát membránbillentyűzet
Billentyűzet védelme: por és fröccsenő víz ellen védett
Adatkapcsolatok: Sub-D csatlakozóaljzatok
Szerszámmemória: 99 szerszám
A gépen elérhető szoftverfunkciók:
Számológép
Fordulatszám-kijelzés
Z-tengelyértékek összekapcsolása
Abszolút és növekményes mérési mód
Hüvelyk/metrikus mértékegység-átváltás
Osztókör- és furatkörszámítás
Sugár- és átmérőkijelzés közötti átváltás
Nullázás és adat-előválasztás
Referenciapont-kezelés
Lineáris hibakompenzáció
Öndiagnosztikai funkció
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Állóbáb, Ø25–Ø178 mm befogási tartománnyal
Mozgóbáb, Ø19–Ø114 mm befogási tartománnyal
LED géplámpa
Szűkítőhüvely MK6/MK4
Nem forgó központcsúcs MK4
Hőálló, nem forgó központcsúcs MK4
SWH 5-B gyorscserélős késtartó
Késtartó 25 × 120 mm, D típus, max. 20 mm-es négyszögszárú esztergakésekhez
Menetóra
Cserekerékkészlet
Fogaskerékkészlet metrikus menetórához
Első feltöltés minőségi gépolajjal
Kezelőszerszámok
Opcionális:
Esztergatokmányok:
Hárompofás, központosan szorító esztergatokmány, Ø250 mm, Camlock DIN ISO 702-2 No. 6
Négypofás, központosan szorító öntöttvas esztergatokmány, Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON hárompofás, központosan szorító öntöttvas esztergatokmány, Ø250 mm, Camlock DIN ISO 702-2 No. 6
BISON négypofás, központosan szorító öntöttvas esztergatokmány, Ø250 mm, Camlock DIN ISO 702-2 No. 6
Befogó- és munkadarabtámasztó tartozékok:
Homloktárcsa, Ø350 mm, Camlock DIN ISO 702-2 No. 6
5C befogópatron-tartó, No. 6
SPC 5C befogópatron-készlet
Forgó központcsúcs MK4, háromféle kivitelben
Rögzítőblokk-készlet 20-05
Késtartók és ütközők:
Tartalék késtartó 25 × 120 mm, D típus
Tartalék késtartó 32 × 130 mm, H típus
Pozícióütköző
Esztergakések és szerszámkészletek:
HM 20 mm esztergakéskészlet, 5 részes, DMS20-2
HM 20 mm esztergakéskészlet, 5 részes, DMS20-1
HM 25 mm esztergakéskészlet, 5 részes, DMS25-1
HM 25 mm esztergakéskészlet keményfém lapkákkal, 5 részes, DMS25-2
Belsőesztergáló-készlet, 5 részes
HSS központfúrókészlet, 10 részes, 0,75–4,5 mm
Géptelepítési és munkahelyi kiegészítők:
SE 85 rezgéscsillapító gépláb
SE 3 szintezőlap
Unicraft Gumiszőnyeg többféle méretben
