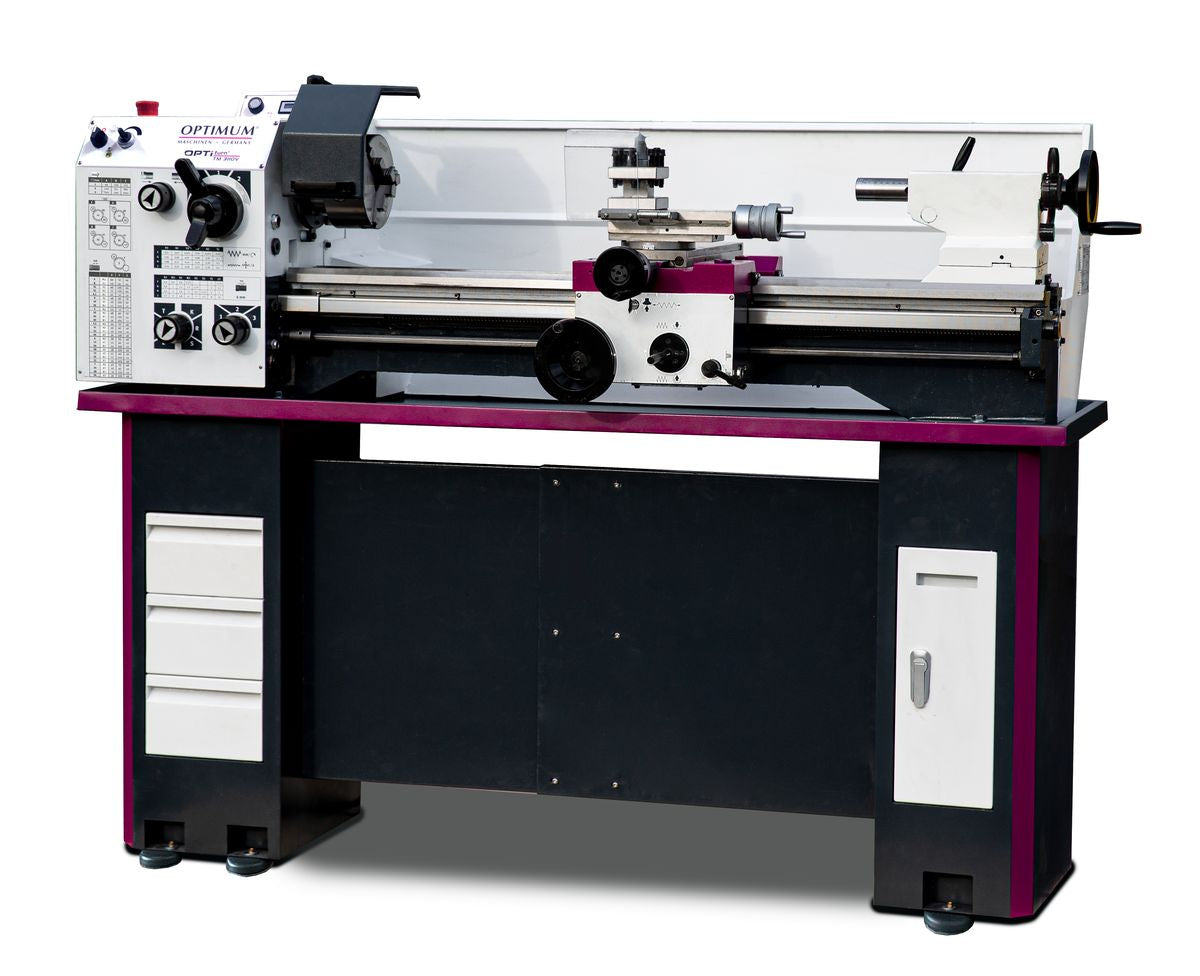

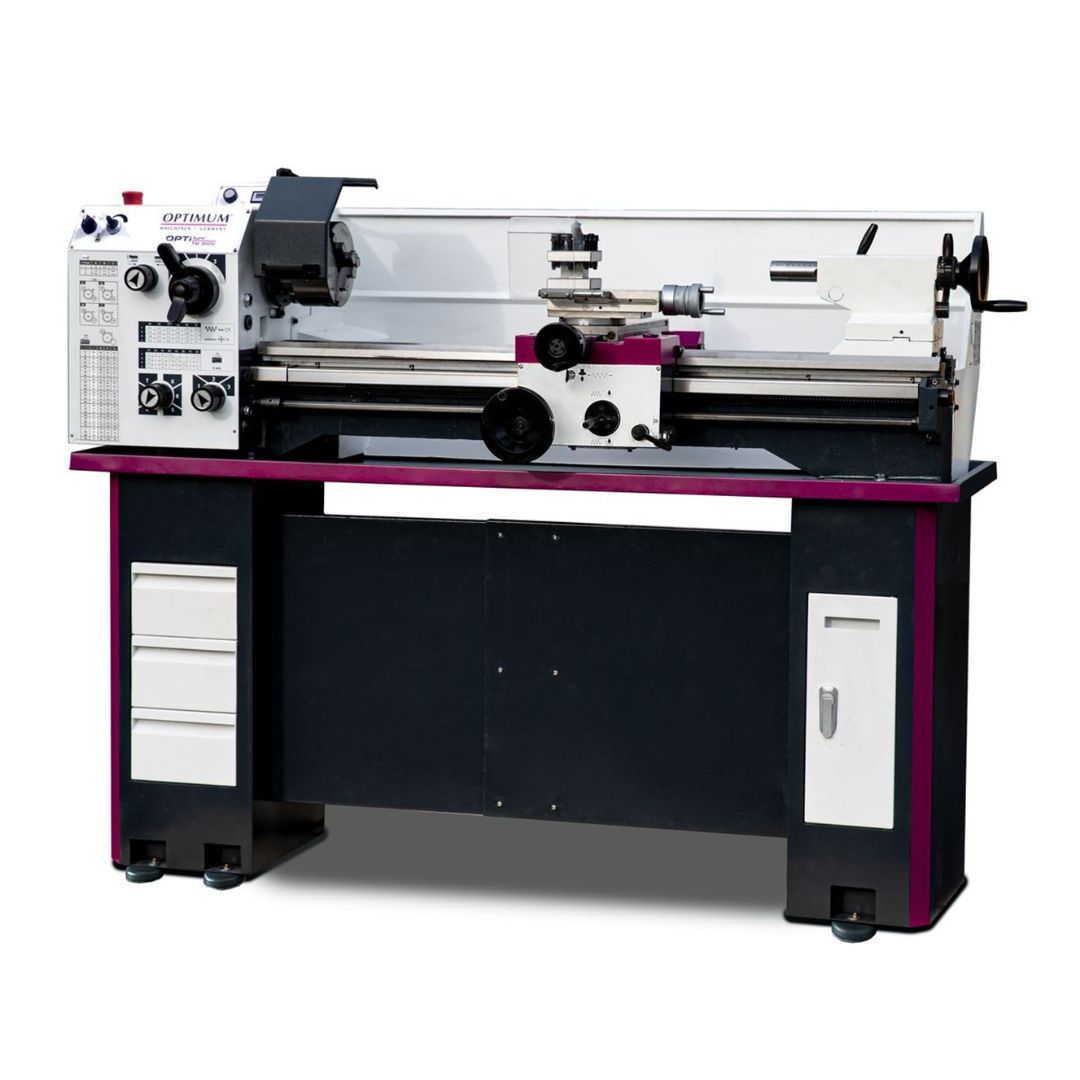

Az OPTIturn TM 3110VB vezér- és vonóorsós esztergagép 1000 mm csúcstávolsággal, 38 mm főorsófurattal, 50–2500 ford./perc fordulatszámmal és automatikus hossz- és keresztelőtolással dolgozik.
Az OPTIturn TM 3110VB hagyományos esztergagép műhelyekben végzett egyedi és kis sorozatú fémmegmunkálási feladatokra alkalmas. Az 1000 mm-es csúcstávolság hosszabb munkadarabok megmunkálását teszi lehetővé. A gép hosszesztergáláshoz, síkesztergáláshoz, valamint metrikus és colos menetek készítéséhez használható.
Az elektronikusan szabályozható fordulatszám három tartományban igazítható a megmunkálási feladathoz. Az automatikus hossz- és keresztelőtolás segíti az egyenletes forgácsolást, míg a gyorsan rögzíthető szegnyereg és az állítható szánvezetékek támogatják a gép mindennapi kezelését. A gép kezdő olajtöltettel érkezik.
A merev, bordázott öntöttvas prizmaágy indukciósan edzett és precíziósan köszörült. A főorsó edzett kivitelű, utánállítható precíziós kúpgörgős csapágyakon fut; a gyártó a főorsóorrnál 0,015 mm-nél jobb körfutási pontosságot ad meg. Az olajfürdőben működő előtolómű, a külön vezér- és vonóorsó, valamint a kétirányú gépi előtolás szélesebb megmunkálási lehetőséget nyújt, mint egy csak kézi előtolású eszterga.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: vezér- és vonóorsós hagyományos esztergagép
Fordulatszám-szabályozás: elektronikus
Hosszúság: kb. 1632 mm
Szélesség/mélység: kb. 770 mm
Magasság: kb. 540 mm
Nettó tömeg: kb. 360 kg
Megmunkálási tartomány és gépágy:
Csúcsmagasság: 155 mm
Csúcstávolság: 1000 mm
Elforduló átmérő a gépágy felett: 310 mm
Elforduló átmérő a keresztszán felett: 216 mm
Gépágy szélessége: 190 mm
Főorsó és szerszámbefogás:
Főorsó-befogás: Camlock DIN ISO 702-2 No. 4
Főorsókúp: MK 5
Főorsófurat átmérője: 38 mm
Fordulatszám-tartomány: 50–2500 ford./perc
Fordulatszám-tartományok száma: 3
Késtartó legnagyobb befogási magassága: 16 mm
Főorsóorr körfutási pontossága: jobb, mint 0,015 mm
Tokmánynál mért körfutási pontosság: jobb, mint 0,04 mm
Szegnyereg:
Szegnyereg befogása: MK 3
Szegnyereghüvely átmérője: 38 mm
Szegnyereghüvely löket: 100 mm
Szegnyereg oldalirányú állíthatósága kúpesztergáláshoz: ±5 mm
Szegnyereghüvely kézikerekének finomosztása: 0,02 mm
Menetvágás:
Metrikus menetemelkedés: 0,4–10 mm
Metrikus menetemelkedések száma: 29
Colos menetek: 56–4 menet/hüvelyk
Szánmozgások:
Felsőszán elmozdulása: 90 mm
Keresztszán elmozdulása: 168 mm
Ágyszán elmozdulása: 850 mm
Szánkézikerekek finomosztása: 0,04 / 0,01 mm
Gépi előtolások:
Hosszelőtolás tartománya: 0,02–0,4 mm/ford.
Hosszelőtolások száma: 24
Keresztelőtolás tartománya: 0,01–0,2 mm/ford.
Keresztelőtolások száma: 32
Elektromos adatok:
Hajtómotor teljesítménye: 1,5 kW
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Vezérlés:
Elektronikus fordulatszám-szabályozás és gépi előtolásvezérlés:
A TM 3110VB hagyományos, nem CNC-vezérlésű esztergagép. Főorsó-fordulatszáma elektronikusan állítható három fordulatszám-tartományban. A kapcsolórúd választja ki a hossz- vagy keresztelőtolást, az előtolást pedig a bekapcsolókar kapcsolja. Digitális helyzetkijelző nem szerepel az alapfelszereltségben; a DRO 5 külön rendelhető.
Műszaki adatok:
Fordulatszám-szabályozás: elektronikus
Fordulatszám-tartományok száma: 3
Szabályozható fordulatszám: 50–2500 ford./perc
Gépi előtolás irányai: hossz- és keresztirány
Vészleállító nyomógomb: igen
Digitális helyzetkijelző: opcionális DRO 5
Alapfelszereltség:
FONTOS: A gép szállítási terjedelme az állványt nem tartalmazza. Az opcionális tartozékok között szereplő MST 1 gépállvány külön rendelhető.
Ø 160 mm-es hárompofás esztergatokmány, No. 4 kivitel
MK 5 / MK 3 redukálóhüvely
Két darab MK 3 álló csúcs
Négyállású késtartó
Cserélhető fogaskerekek készlete
Kezelőszerszámok
Opcionális:
Gépállvány és beállítás:
MST 1 gépállvány
SE 1 szintezőtalp
Tokmányok és befogók:
Ø 160 mm-es, önközpontosító négypofás öntöttvas tokmány, Camlock No. 4
BISON Ø 160 mm-es, önközpontosító négypofás öntöttvas tokmány, Camlock No. 4
Ø 300 mm-es felfogótárcsa, Camlock No. 4
Késtartók és esztergakések:
SWH 3-E gyorsváltó késtartókészlet, 0,01 mm ismétlési pontossággal
16 mm-es, 11 részes esztergakéskészlet
HM 16 mm-es, 5 részes DMS16-2 váltólapkás esztergakéskészlet
HM 16 mm-es, 5 részes, Németországban gyártott esztergakéskészlet
HM 16 mm-es, 5 részes DMS16-1 esztergakéskészlet
Munkadarab-megtámasztás és ütközők:
Mozgóbáb, 10–70 mm-es átengedési tartománnyal
Állóbáb, 10–70 mm-es átengedési tartománnyal
Mikro pozícióütköző
Digitális helyzetkijelzés:
DRO 5 digitális helyzetkijelző
OMB10 mágnesszalag a DRO 5 kijelzőhöz, 1100 mm
Gyári szerelési szolgáltatások:
SWH gyorsváltó késtartó gyári felszerelése és illesztése
MPA 3/4/DRO 5 gyári felszerelése
Munkahelyi kiegészítők:
Unicraft Gumiszőnyeg többféle méretben
