Nagy teljesítményű univerzális egyetemes esztergagép
DPA 31 Plus digitális pozíciókijelzővel

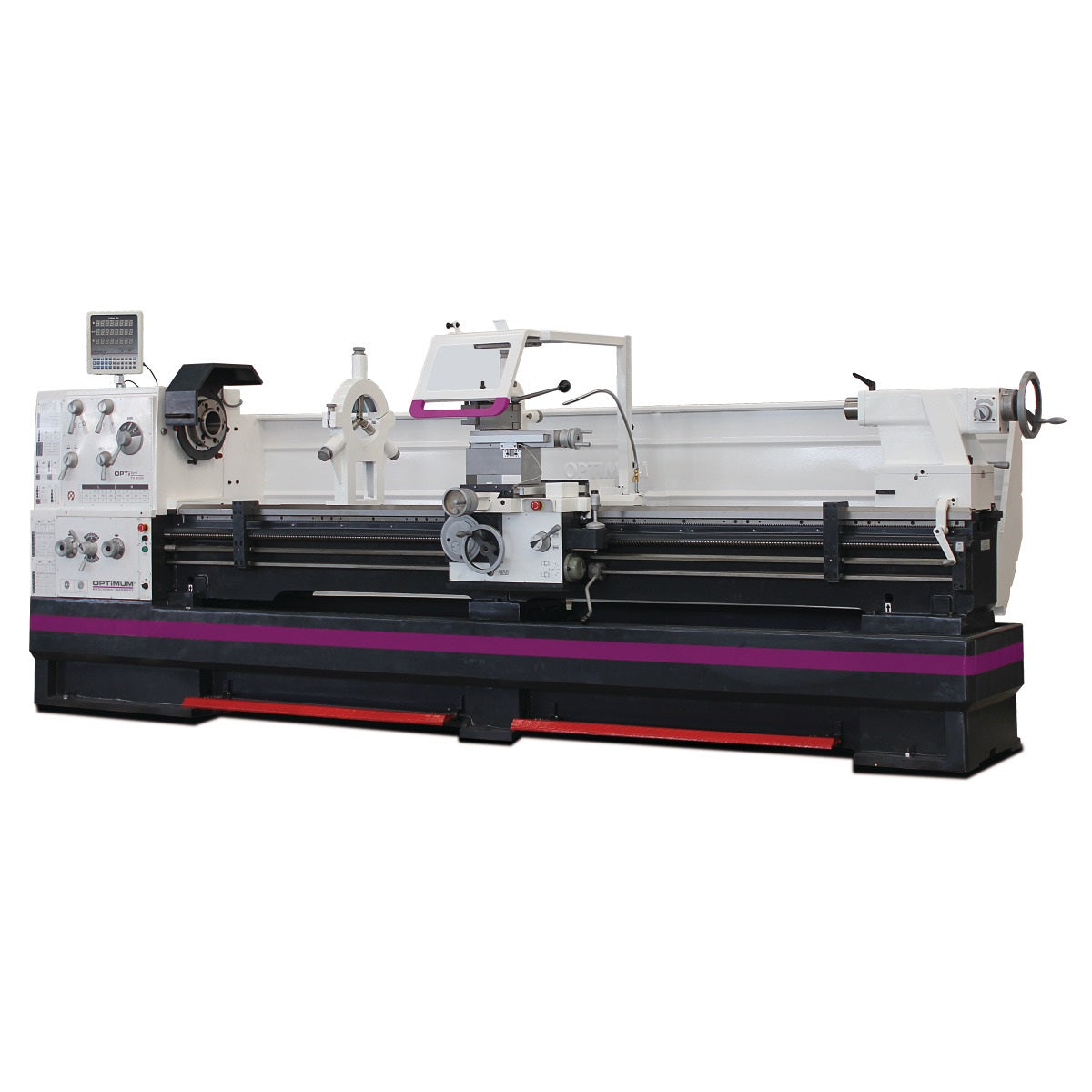

Az Optimum OPTI TH 6630D robusztus felépítésű univerzális esztergagép, amelyet hosszú tengelyek, csövek, perselyek, tárcsák és egyéb nagyméretű forgástestek nagy pontosságú megmunkálására terveztek
A 660 mm-es esztergálható átmérő, a 3050 mm-es csúcstávolság, valamint a 105 mm-es orsófurat révén kiváló választás gépgyártó, karbantartó, energetikai és nehézipari vállalkozások számára
Az OPTI TH 6630D nagy teljesítményű hajtásrendszere, merev gépszerkezete és digitális útmérő rendszere gyors, pontos és gazdaságos munkavégzést tesz lehetővé
Az indukciósan edzett vezetékek, az olajfürdőben futó hajtómű és a precíziós orsócsapágyazás hosszú élettartamot és kiváló megmunkálási pontosságot biztosítanak
A gyorscserélős késtartó csökkenti a gép mellékidejét, így növeli a termelékenységet
Az OPTI TH 6630D 400 mm széles, indukciósan edzett és köszörült prizmatikus gépággyal rendelkezik, amely nagy merevséget és kiváló rezgéscsillapítást biztosít
A Camlock DIN ISO 702-2 No. 8 főorsócsatlakozás, a 16 fokozatú hajtómű, a precíziós kúpgörgős csapágyazás és a zárt olajfürdős hajtómű hosszú távon is megbízható működést garantálnak
A Siemens minőségű elektromos alkatrészek, a központi kenőrendszer és a fejlett biztonsági rendszer professzionális ipari felhasználásra teszik alkalmassá
Megmunkálási tartomány:
Csúcsmagasság: 330 mm
Csúcstávolság: 3050 mm
Esztergálható átmérő a gépágy felett: Ø660 mm
Esztergálható átmérő az ágyhíd felett: Ø900 mm
Esztergálható átmérő a keresztszán felett: Ø440 mm
Esztergálási hossz az ágyhídnál: 250 mm
Ágyszélesség: 400 mm
Terhelhetőség: 1,4 t/m
Főorsó:
Orsócsatlakozás: Camlock DIN ISO 702-2 No. 8
Orsófurat: Ø105 mm
Orsókúp: Ø113 mm (1:20)
Orsóorr ütési pontossága: <0,015 mm
Fordulatszám-tartomány: 25–1600 ford./perc
Sebességfokozatok száma: 16
Főhajtás:
Motor teljesítménye: 9 kW
Teljes csatlakozási teljesítmény: 10 kW
Tápfeszültség: 400 V / 50 Hz
Előtolások:
Hossz-előtolás:
Tartomány: 0,044–1,48 mm/ford
Fokozatok száma: 25
Kereszt-előtolás:
Tartomány: 0,022–0,74 mm/ford
Fokozatok száma: 25
Gyorsjárat:
3800 mm/perc
Maximális folyamatos működés: 5 perc, ezt követően 30 perc hűlési idő ajánlott
Menetvágási tartomány:
Metrikus menetek:
Tartomány: 0,45–120 mm
Fokozatok száma: 54
Whitworth (collos) menetek:
Tartomány: 80–7/16 Gg/1"
Fokozatok száma: 60
Diametrális menetek:
Tartomány: 7/8–160 DP
Fokozatok száma: 42
Modulmenetek:
Tartomány: 0,25–60 mm
Fokozatok száma: 46
Szánok:
Hosszszán löket: 2900 mm
Keresztszán löket: 368 mm
Felsőszán löket : 230 mm
Felsőszán elfordíthatósága: ±90°
Szegnyereg:
Kúposság: MK5
Hüvely átmérője: Ø90 mm
Hüvely löket: 235 mm
Hűtőrendszer:
Hűtőszivattyú teljesítménye: 150 W
Különálló hűtőfolyadék-tartály: Igen
Szintjelző: Igen
Beépített olajleválasztó: Igen
Gépadatok:
Méretek (H × Sz × M): 4650 × 1500 × 1785 mm
Nettó tömeg: 3730 kg
Indukciósan edzett és köszörült Z tengelyvezetékek
Főorsó ütési pontossága <0,015 mm
Camlock DIN ISO 702-2 No. 8 orsócsatlakozás
Menetorsó-védő burkolat
Precíziós megmunkálású keresztszán
Ékvezetékes utánállítás minden vezetékfelületen
Jobb- és balirányú orsóforgás
Kétcsatornás biztonsági elektronika
Központi kenőrendszer a szánrendszerhez
Edzett és köszörült fogaskerekek
Zárt gyorsjárati hajtómű
Olajfürdőben futó hajtómű és tengelyek
Biztonsági kézikerekek automatikus kioldó funkcióval az X-tengelyen
Állítható finomosztású kézikerekek (0,04 / 0,02 mm)
Siemens elektromos alkatrészek
Energia-láncos kábel- és tömlővezetés
Lábpedállal működtethető vészleállító
Elektromos motorfék gyorsleállítással
Külön hűtőfolyadék-tartály olajleválasztóval
Motorvédő kapcsoló, zárható főkapcsoló
EN 23125 és EN ISO 13849 szabványoknak megfelelő biztonsági rendszer
DPA 31 Plus digitális pozíciókijelző
Az OPTI TH 6630D alapfelszereltségéhez tartozó DPA 31 Plus digitális pozíciókijelző gyorsabb és pontosabb munkavégzést biztosít
A rendszer folyamatosan kijelzi az X- és Z-tengely aktuális pozícióját, megkönnyítve a méretre történő megmunkálást és csökkentve a kezelői hibák lehetőségét
Nagyméretű LCD kijelző
X- és Z-tengely digitális kijelzése
Metrikus és collos kijelzés
Nullpont-beállítás
Abszolút és inkrementális mérés
Sugár-/átmérő kijelzés
Nagy pontosságú útmérés
Alapfelszereltség:
DPA 31 Plus digitális pozíciókijelző
Állóbáb, max. Ø150 mm átmenő átmérővel
Követőbáb, max. Ø130 mm átmenő átmérővel
LED géplámpa
MK5/MK7 szűkítőpersely
MK5 fix csúcs
MK5 ötvözött fix csúcs
Gyorscserélős késtartó SWH 9-D
1 db D típusú késtartó (41 × 180 mm, 32 mm-es késszárhoz)
Finombeállítású hosszirányú ütköző
Cserélhető fogaskerék-készlet
Minőségi kenőolaj
Kezelőszerszám-készlet
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Opcionális:
3 és 4 pofás különböző méretű tokmányok
Homloklap
Patronos befogórendszerek
Multifix gyorscserélős késtartó rendszer
További késtartók és szerszámbefogók
Forgócsúcsok
Fúrótokmányok
Speciális csúcsok
Nagyobb álló- és követőbábak
Emelő- és telepítőkészletek
Menetvágó és speciális megmunkáló tartozékok
