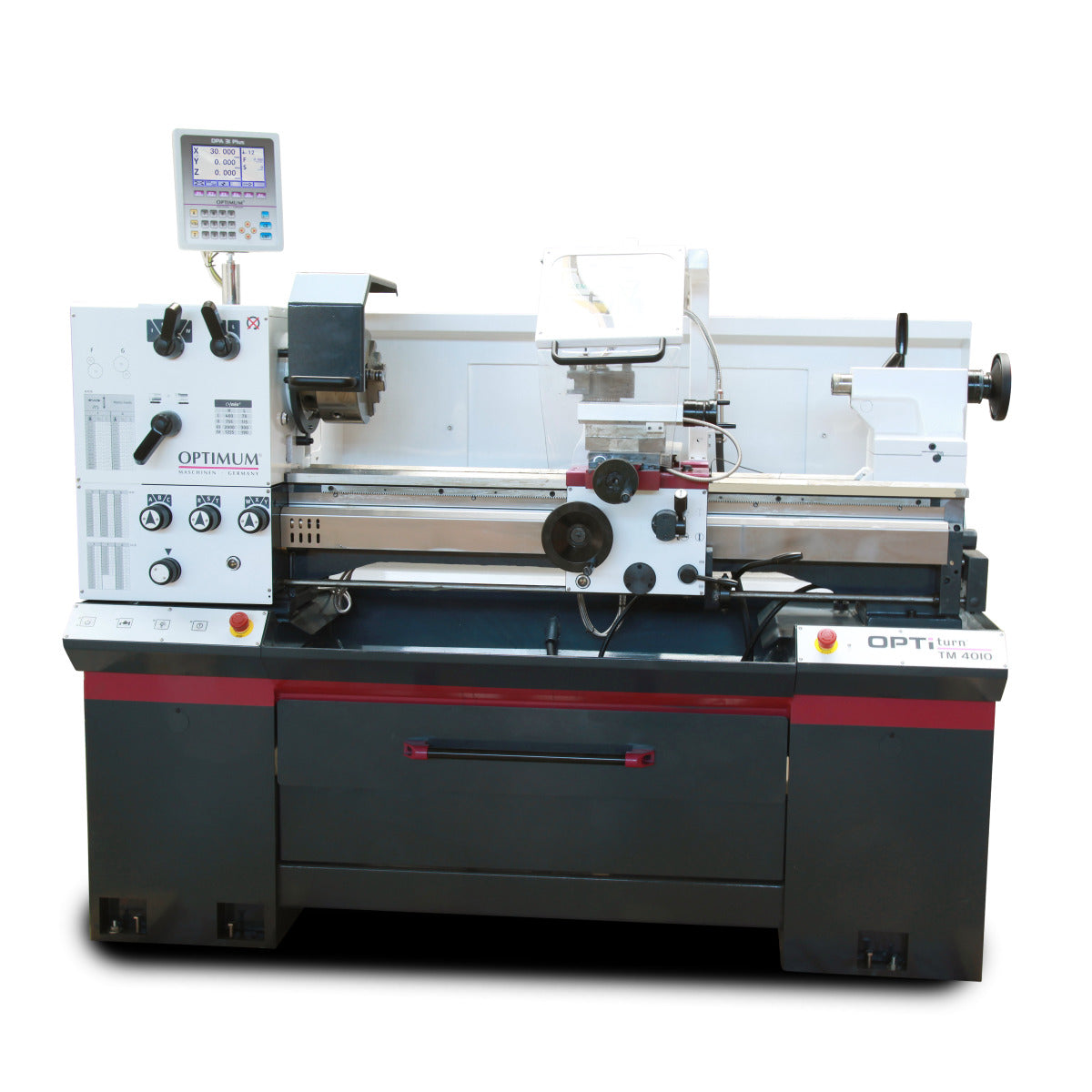

Az OPTIturn TM 4010D vezér- és vonóorsós esztergagép 1000 mm csúcstávolsággal, DPA 31 Plus digitális helyzetkijelzővel, edzett Z-vezetékkel és 70–2000 ford./perc főorsó-fordulattal dolgozik.
Az OPTIturn TM 4010D hagyományos esztergagép egyedi alkatrészek és kisebb sorozatok esztergálására, valamint metrikus és hüvelykmenetek készítésére alkalmas. Az 1000 mm-es csúcstávolság, a 400 mm-es ágy feletti elforduló átmérő és a gépi előtolások miatt szerszámkészítő, karbantartó és általános fémmegmunkáló műhelyekben is használható.
A DPA 31 Plus digitális helyzetkijelző segíti a szánok pozíciójának követését, a fóliabillentyűzet pedig egyszerű hozzáférést ad a fontos gépfunkciókhoz. A gyorsváltó késbefogó, a gyárilag mellékelt bábok és a hűtőrendszer bő alapfelszereltséget adnak. Az elektromosan fékezett főmotor, a kétoldali vészleállító és a biztonsági reteszelések a kezelést támogatják.
A Z-tengely vezetéke edzett és köszörült; a főorsót precíziós kúpgörgős csapágyak támasztják meg. Az orsóorr garantált körfutási eltérése legfeljebb 0,015 mm. Az előtolómű edzett, köszörült acél fogaskerekei olajfürdőben működnek. A gép nyolc fordulatszám-fokozatot, hossz- és keresztirányú gépi előtolást, valamint a menetvágó és előtoló mechanizmus egyidejű működését megakadályozó biztonsági berendezést kínál.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: vezér- és vonóorsós hagyományos esztergagép
Hosszúság: kb. 1935 mm
Szélesség/mélység: kb. 780 mm
Magasság: kb. 1740 mm
Nettó tömeg: kb. 767 kg
Megmunkálási tartomány:
Csúcsmagasság: 200 mm
Csúcstávolság: 1000 mm
Ágy feletti elforduló átmérő: 400 mm
Planszán feletti elforduló átmérő: 250 mm
Ágyszélesség: 203 mm
Főorsó:
Orsóorr-csatlakozás: Camlock DIN ISO 702-2 No. 5
Főorsó furatátmérője: 52 mm
Orsóorr garantált körfutási eltérése: ≤ 0,015 mm
Főorsó-fordulatszám: 70–2000 ford./perc
Fordulatszám-fokozatok száma: 8
Szegnyereg:
Szegnyereg befogása: MK 4
Szegnyereghüvely átmérője: 50 mm
Szegnyereghüvely löket: 110 mm
Szánmozgások:
Felsőszán elmozdulása: 98 mm
Keresztszán elmozdulása: 185 mm
Ágyszán elmozdulása: 850 mm
Előtolások:
Hosszirányú előtolás: 0,014–0,38 mm/ford.
Hosszirányú előtolások száma: 26
Keresztirányú előtolás: 0,052–1,392 mm/ford.
Keresztirányú előtolások száma: 32
Menetvágás:
Metrikus menetemelkedés: 0,4–7 mm
Metrikus menetemelkedések száma: 32
Hüvelykmenet: 56–4 menet/hüvelyk
Hüvelykmenetek száma: 31
Hűtőrendszer:
Hűtőszivattyú teljesítménye: 100 W
Elektromos adatok:
Főmotor leadott teljesítménye: 2,2 kW
Teljes csatlakozási teljesítmény: 3,0 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlés:
DPA 31 Plus digitális helyzetkijelző és hagyományos gépkezelés:
A TM 4010D hagyományos, nem CNC-vezérlésű esztergagép. A DPA 31 Plus digitális helyzetkijelző a pozíciók leolvasását segíti, ami támogatja a pontosabb munkavégzést és csökkentheti a leolvasási hibákat. A külön fóliabillentyűzetről a gép, a hűtőszivattyú, a világítás és a közvetlen járatás funkciói kezelhetők. A fordulatszám nyolc fokozatban állítható, a gépi előtolásokat az előtolómű biztosítja.
Műszaki adatok:
Helyzetkijelző típusa: DPA 31 Plus
Gépvezérlés: hagyományos, nem CNC-vezérlésű
Kezelőpanel: fóliabillentyűzet
Kezelőpanel funkciói: gép bekapcsolása, hűtőszivattyú, világítás, közvetlen járatás
Alapfelszereltség:
Hárompofás esztergatokmány, Ø 200 mm, Camlock No. 5 csatlakozással
SWH 3-E gyorsváltó késbefogó
Állóbáb, Ø 7–102 mm
Követőbáb, Ø 10–60 mm
MK 6–MK 4 redukciós hüvely
MK 4 állócsúcs
DPA 31 Plus digitális helyzetkijelző
Hűtőszivattyú kivehető tartállyal és szintjelzővel
LED géplámpa
Stabil acélszerkezetű gépállvány
Kezelési szerszámok
Opcionális:
Esztergatokmányok és felfogóeszközök:
Négypofás, központosan szorító öntöttvas esztergatokmány, Ø 200 mm, Camlock No. 5
Négypofás, külön állítható pofás öntöttvas esztergatokmány, Ø 200 mm, Camlock No. 5
BISON hárompofás, központosan szorító esztergatokmány, Ø 200 mm, Camlock No. 5
BISON négypofás, központosan szorító esztergatokmány, Ø 200 mm, Camlock No. 5
Felfogótárcsa, Ø 320 mm, Camlock No. 5
5C patronbefogó, No. 5 csatlakozással
5C patronkészlet
16-05 szorítóblokk-készlet esztergagéphez
Késbefogók és esztergaszerszámok:
Pót késbefogó, 20 × 100 mm, D típus
Pót késbefogó, 30 × 100 mm, H típus
Esztergakés-készlet, 16 mm, 11 részes
HM esztergakés-készlet, 16 mm, 5 részes, DMS16-2
HM esztergakés-készlet, 16 mm, 5 részes, „Made in Germany”
HM esztergakés-készlet, 16 mm, 5 részes, DMS16-1
Belsőmenet-esztergakés készlet, 5 részes
Belső esztergakés-készlet, 12 mm
Csúcsok és fúrószerszámok:
MK 3 forgócsúcs
MK 3 forgócsúcs, 7 cserélhető csúccsal
MK 4 forgócsúcs
MK 3 Morse-kúpos HSS csigafúró
HSS központfúrókészlet, 10 részes, 0,75–4,5 mm
Ütközők és géptelepítési kiegészítők:
Mikro pozícióütköző
SE 1 szintezőtányér
SEU1 precíziós géptalp
Munkahelyi és kenési kiegészítők:
Unicraft Gumiszőnyeg többféle méretben
