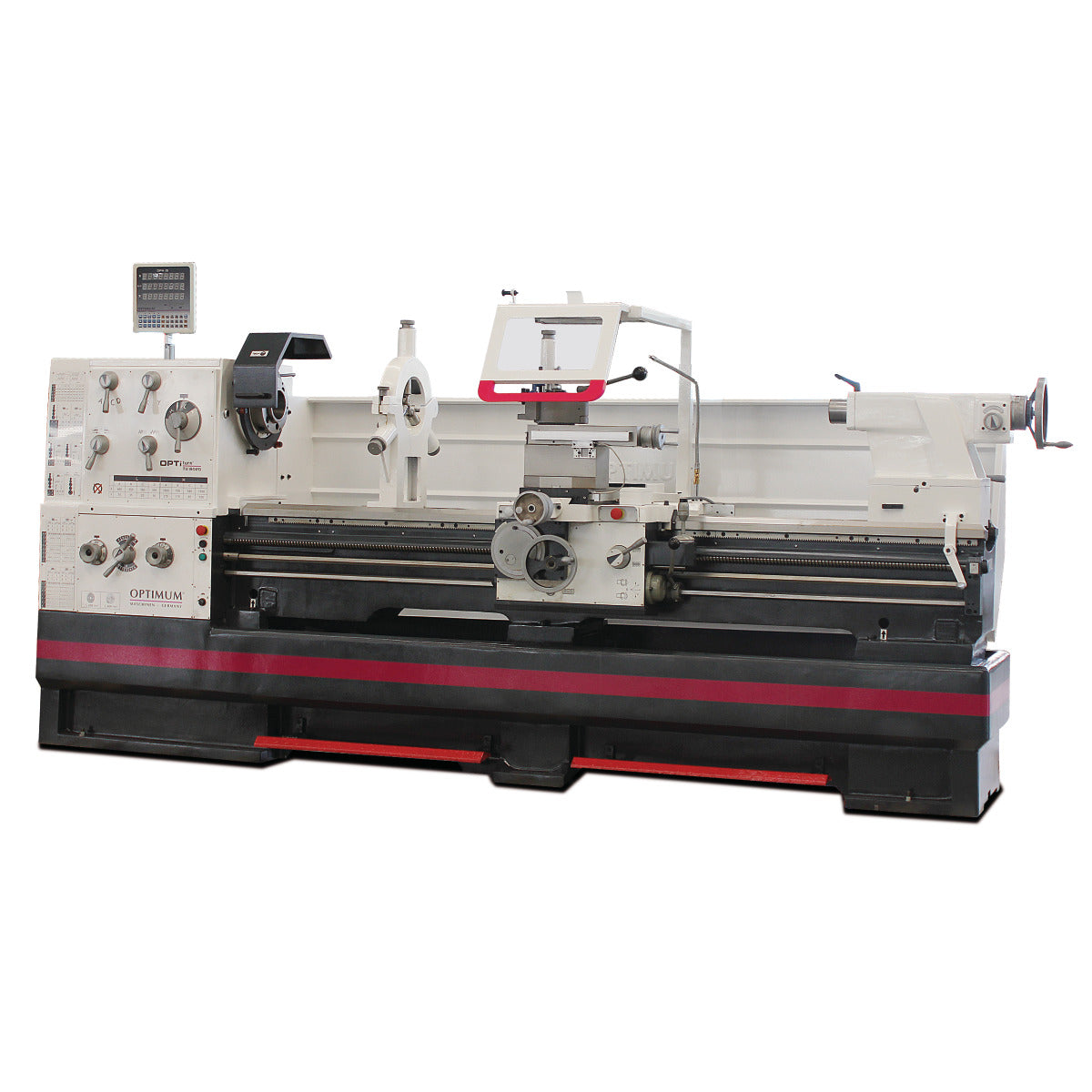

Az OPTIturn TH 8030D nagy méretű, precíz egyetemes esztergagép 3050 mm csúcstávolsággal, 105 mm-es főorsófurattal, gyorsjárattal és DPA 31 Plus digitális helyzetkijelzővel ipari feladatokra.
Az OPTIturn TH 8030D nagy teljesítményű, hagyományos egyetemes esztergagép hosszú és nagy átmérőjű munkadarabok egyedi, javítási és kis sorozatú megmunkálásához. Gépgyártó és karbantartó üzemek, szerszámkészítő műhelyek, valamint ipari szolgáltatók számára ajánlott.
A 3050 mm-es csúcstávolság és a 800 mm-es ágy feletti elforduló átmérő nagyméretű munkadarabok megmunkálását teszi lehetővé. A 105 mm-es főorsófurat hosszú rudak befogását, a 11 kW-os hajtás pedig nagyobb forgácsolási teljesítményt biztosít.
A DPA 31 Plus digitális helyzetkijelző támogatja a pontos kézi megmunkálást. A hossz- és keresztszánhoz tartozó gyorsjárat csökkenti a mellékidőket, különösen hosszú munkadarabok megmunkálásakor.
Az OPTIturn TH 8030D edzett és köszörült Z-tengely vezetőfelületekkel, utánállítható éklécekkel, valamint olajfürdőben futó, edzett és köszörült fogaskerekekkel készül. A főorsóorr garantált körfutási pontossága jobb, mint 0,015 mm, a Camlock DIN ISO 702-2 No. 8 csatlakozás pedig gyors és stabil tokmánycserét tesz lehetővé.
A központi szánkenés, az elektromos motorfék, a kétcsatornás biztonsági elektronika és a lábbal is működtethető vészleállítás biztonságos, üzembiztos használatot támogat. A különálló tartályos hűtőfolyadék-rendszer szintjelzővel és olajleválasztóval segíti a tiszta és folyamatos munkavégzést.
Műszaki és technikai adatok:
Munkatartomány:
Csúcsmagasság: 400 mm
Csúcstávolság: 3050 mm
Elforduló átmérő az ágy felett: 800 mm
Elforduló átmérő az ágyhíd kivételében: 1035 mm
Elforduló átmérő a keresztszán felett: 570 mm
Esztergálási hossz az ágyhíd kivételében: 250 mm
Ágyszélesség: 400 mm
Főorsó:
Fordulatszám-tartomány: 25–1600 ford./perc
Fordulatszám-fokozatok száma: 16
Főorsócsatlakozás: Camlock DIN ISO 702-2 No. 8
Főorsófurat: 105 mm
Főorsókúp: Ø 113 mm, 1:20 kúposság
Főorsóorr körfutási pontossága: jobb mint 0,015 mm
Maximális szerszámmagasság: 32 mm
Hajtás és villamos adatok:
Főmotor teljesítménye: 11 kW
Teljes névleges teljesítmény: 12 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőfeszültség: 24 V DC
Szánmozgások:
Hossz-szán mozgása: 2900 mm
Keresztszán mozgása: 368 mm
Felsőszán mozgása: 230 mm
Felsőszán elfordítási tartománya: ±90°
Gyorsjárati sebesség:
Gyorsjárat: 3,8 m/perc
Gyorsjárat megengedett működési ideje: legfeljebb 5 perc, ezt követően 30 perc szünet
Előtolások:
Hosszirányú előtolás: 0,044–1,48 mm/ford.
Hosszirányú előtolások száma: 25
Keresztirányú előtolás: 0,022–0,74 mm/ford.
Keresztirányú előtolások száma: 25
Menetvágás:
Metrikus menetemelkedés: 0,45–120 mm
Metrikus menetemelkedések száma: 54
Colos menetemelkedés: 80–7/16 menet/col
Colos menetemelkedések száma: 60
Diametral Pitch tartomány: 7/8–160
Diametral Pitch fokozatok száma: 42
Modulmenet-tartomány: 0,25–60
Modulmenetek száma: 46
Szegnyereg:
Szegnyeregkúp: MK5
Szegnyereg hüvely lökete: 235 mm
Szegnyereg hüvely átmérője: 90 mm
Választható kézikerék-áttétel: 1/4 vagy 1/1
Hűtőfolyadék-rendszer:
Hűtőfolyadék-szivattyú teljesítménye: 150 W
Különálló hűtőfolyadék-tartály szintjelzővel és olajleválasztóval
Méretek és tömeg:
Hosszúság: 5287 mm
Szélesség/mélység: 1525 mm
Magasság: 1925 mm
Nettó tömeg: 3820 kg
Fajlagos talajterhelés: 1,4 t/m
Vezérlés:
DPA 31 Plus digitális helyzetkijelző
Az OPTIturn TH 8030D hagyományos, kézi vezérlésű esztergagép, DPA 31 Plus digitális helyzetkijelzővel. A rendszer megkönnyíti a szánpozíciók pontos leolvasását, csökkentve a kézi mérésből és a nóniuszok leolvasásából eredő hibák lehetőségét.
A hossz- és keresztirányú gyorsjárat nyomógombbal és választókarral kapcsolható. A főorsó jobb- és balirányú forgása az ágyszánról vezérelhető. A villamos vezérlőszekrény 24 V DC vezérlőfeszültséggel, Siemens vagy Schneider kapcsolóelemekkel készül.
Alapfelszereltség
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus digitális helyzetkijelző
SWH 9-D gyorsváltós késtartó
41 × 180 mm-es D típusú késtartó, legfeljebb 32 mm-es négyszögszárú késekhez
Állóbáb, legfeljebb Ø 150 mm-es átvezetéssel
Mozgóbáb, legfeljebb Ø 130 mm-es átvezetéssel
LED géplámpa
MK5/MK7 szűkítőhüvely
MK5 álló központcsúcs
MK5 ötvözött álló központcsúcs
Finombeállítású helyzetütköző
Cserekerekes fogaskerékkészlet
Hossz- és keresztirányú gyorsjárat
Vezérorsó-burkolat
Központi ágyszánkenés
Hűtőfolyadék-rendszer különálló tartállyal, szintjelzővel és olajleválasztóval
Elektromos motorfék
Vészleállító nyomógomb
Lábbal működtethető vészleállító
Karbantartáshoz szükséges minőségi gépolaj
Kezelőszerszámok
Opcionális:
Hárompofás, önközpontosító esztergatokmány, Ø 315 mm, Camlock DIN ISO 702-2 No. 8
Négypofás, önközpontosító öntöttvas esztergatokmány, Ø 315 mm, Camlock DIN ISO 702-2 No. 8
Négypofás, független pofamozgatású öntöttvas esztergatokmány, Ø 315 mm, Camlock DIN ISO 702-2 No. 8
BISON hárompofás, önközpontosító esztergatokmány, Ø 315 mm, Camlock DIN ISO 702-2 No. 8
BISON négypofás, önközpontosító esztergatokmány, Ø 315 mm, Camlock DIN ISO 702-2 No. 8
MK5 forgó központcsúcs, többféle kivitelben
DMS25-1 ötrészes keményfém esztergakéskészlet, 25 mm
DMS25-2 ötrészes esztergakéskészlet, 25 mm, keményfém lapkákkal
DMS32-1 ötrészes keményfém esztergakéskészlet, 32 mm
Ötrészes belsőesztergáló-készlet
Tízrészes HSS központfúrókészlet, 0,75–4,5 mm
25-05 befogóblokk-készlet esztergagépekhez
Síktárcsa, Ø 480 mm, Camlock DIN ISO 702-2 No. 8
5C patronbefogó, No. 8 csatlakozással
SPC 5C patronkészlet
MK3 forgó központcsúcs
SE 85 rezgéscsillapító gépláb
SE 3 szintező géptalp
Unicraft Gumiszőnyeg többféle méretben
