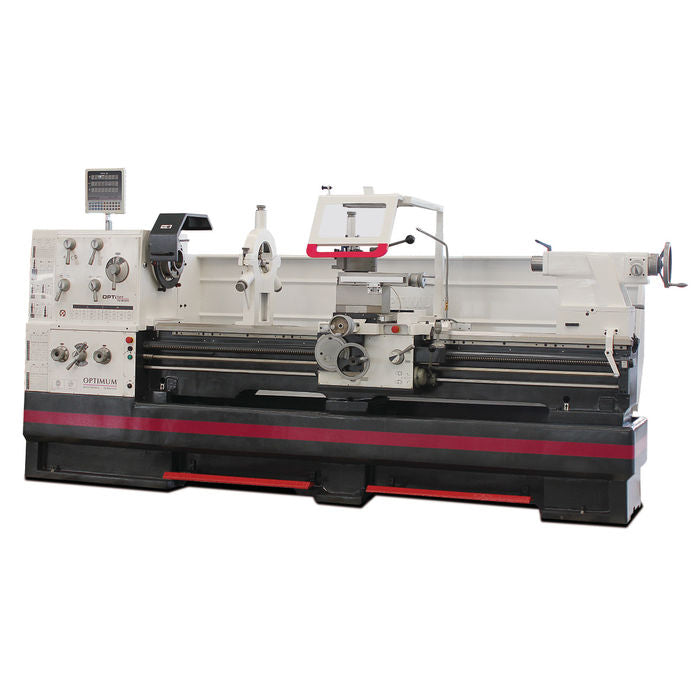

Az OPTIturn TH 8020D nagy teherbírású egyetemes esztergagép 2050 mm csúcstávolsággal, 105 mm-es orsófurattal, 11 kW-os hajtással és DPA 31 Plus digitális helyzetkijelzővel, ipari munkákhoz.
Az OPTIturn TH 8020D nagy méretű és hosszú munkadarabok egyedi vagy kis sorozatú megmunkálására tervezett, hagyományos egyetemes esztergagép. Karbantartó műhelyek, gépgyártók, javítóüzemek és általános forgácsolási feladatokat végző ipari vállalkozások számára ajánlott.
A 2050 mm-es csúcstávolság, a 800 mm-es ágy feletti elforduló átmérő és a 105 mm-es orsófurat nagy munkadarabok befogását teszi lehetővé. A 11 kW-os hajtás, a széles fordulatszám-tartomány, valamint a hossz- és keresztirányú gyorsjárat hatékony munkavégzést biztosít. A DPA 31 Plus digitális helyzetkijelző megkönnyíti a pontos és ismételhető megmunkálást.
A gép edzett és köszörült Z-tengelyvezetékekkel, precízen megmunkált szánrendszerrel és éklécekkel utánállítható vezetékekkel készül. A főorsó homlokütése garantáltan 0,015 mm alatti, a hajtómű edzett és köszörült fogaskerekei pedig precíziós csapágyazásban, olajfürdőben működnek. A központi szánkenés, az elektromos motorfék, a kétcsatornás biztonsági elektronika, valamint a Siemens alkatrészekkel kialakított elektromos rendszer megbízható és biztonságos üzemeltetést támogat.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: hagyományos egyetemes esztergagép
Kivitel: ágyhidas, csúcseszterga
Hosszúság: kb. 4287 mm
Szélesség/mélység: kb. 1525 mm
Magasság: kb. 1925 mm
Nettó tömeg: kb. 3455 kg
Teherbírás: 1,4 t/m
Munkatartomány:
Csúcsmagasság: 400 mm
Csúcstávolság: 2050 mm
Elforduló átmérő az ágy felett: 800 mm
Elforduló átmérő az ágyhíd kivételében: 1035 mm
Elforduló átmérő a keresztszán felett: 570 mm
Esztergálási hossz az ágyhíd kivételében: 250 mm
Ágyszélesség: 400 mm
Főorsó:
Főorsó-befogás: Camlock DIN ISO 702-2 No. 8
Orsófurat: 105 mm
Orsókúp: Ø 113 mm, 1:20
Garantált főorsó-homlokütés: jobb mint 0,015 mm
Fordulatszám-tartomány: 25–1600 ford./perc
Fordulatszám-fokozatok száma: 16
Maximális szerszámszármagasság: 32 mm
Hajtás és elektromos adatok:
Főmotor teljesítménye: 11 kW
Teljes névleges teljesítmény: 12 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőfolyadék-szivattyú teljesítménye: 150 W
Vezérlőfeszültség: 24 V DC
Szánmozgások:
Felsőszán lökete: 230 mm
Keresztszán lökete: 368 mm
Hosszszán lökete: 1965 mm
Felsőszán elfordítási tartománya: ±90°
Kézikerék finomosztása: 0,04 / 0,02 mm
Előtolások és gyorsjárat:
Hosszirányú előtolás: 0,044–1,48 mm/ford.
Hosszirányú előtolási fokozatok száma: 25
Keresztirányú előtolás: 0,022–0,74 mm/ford.
Keresztirányú előtolási fokozatok száma: 25
Gyorsjárati sebesség: 3,8 m/perc
Gyorsjárat megengedett működési ideje: legfeljebb 5 perc, ezt követően 30 perc szünet
Menetvágási tartományok:
Metrikus menetemelkedés: 0,45–120 mm, 54 fokozat
Colos menet: 80–7/16 menet/col, 60 fokozat
Diametrális osztás: 7/8–160 DP, 42 fokozat
Modulmenet: 0,25–60, 46 fokozat
Szegnyereg:
Szegnyeregkúp: MK5
Szegnyereg hüvely átmérője: 90 mm
Szegnyereg hüvely lökete: 235 mm
Szegnyereg kézikerék áttétele: 1/4 vagy 1/1 fordulat
Hűtőrendszer
Különálló hűtőfolyadék-tartály
Tartályszint-kijelzés
Integrált olajleválasztó
Egyszerűen üríthető és tisztítható kialakítás
Vezérlés:
DPA 31 Plus digitális helyzetkijelző
Az OPTIturn TH 8020D hagyományos, nem CNC-vezérlésű esztergagép. A DPA 31 Plus digitális helyzetkijelző jól áttekinthetően jeleníti meg a szánok helyzetét, ezzel megkönnyítve a pontos méretre munkálást és csökkentve a leolvasási hibák lehetőségét.
A fordulatszámok és előtolások kiválasztása ergonomikusan elhelyezett kapcsolókarokkal történik. A hossz- és keresztirányú gyorsjárat nyomógombbal és választókarral kapcsolható. A jobb- és balirányú forgás a hosszszánról vezérelhető.
Műszaki adatok:
Helyzetkijelző típusa: DPA 31 Plus
Gépvezérlés: hagyományos, nem CNC-vezérlésű
Gyorsjárat vezérlése: nyomógombbal és választókarral
Gyorsjárati irányok: hossz- és keresztirány
Forgásirány vezérlése: jobb- és balirány a hosszszánról
Vezérlőfeszültség: 24 V DC
Biztonsági elektronika: kétcsatornás
Elektromos kontaktorok és relék: Siemens vagy Schneider
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
DPA 31 Plus digitális helyzetkijelző
Állóbáb, maximális átengedési átmérő Ø 150 mm
Mozgóbáb, maximális átengedési átmérő Ø 130 mm
LED géplámpa
Szűkítőhüvely MK5 / MK7
Fix központcsúcs MK5
Ötvözött fix központcsúcs MK5
SWH 9-D gyorsváltó késtartó
41 × 180 mm-es D típusú késtartó, legfeljebb 32 mm-es négyszögszárú késekhez
Finombeállítású hosszütköző
Cserekerékkészlet
Hossz- és keresztirányú gyorsjárat
Központi szánkenés
Vezérorsóburkolat
Elektromos motorfék gyorsleállítási funkcióval
Hűtőfolyadék-rendszer különálló tartállyal és olajleválasztóval
Lábbal működtethető vészleállító berendezés
Vészleállító nyomógomb
Motorvédő kapcsoló
Zárható főkapcsoló
Energiavezető lánc
Első feltöltéshez szükséges minőségi gépolaj
Kezelőszerszámok
Opcionális:
Tokmányok és befogástechnikai tartozékok:
Hárompofás, központosan szorító esztergatokmány Ø 315 mm, Camlock No. 8
Négypofás, központosan szorító öntöttvas esztergatokmány Ø 315 mm, Camlock No. 8
Négypofás, pofánként külön állítható öntöttvas esztergatokmány Ø 315 mm, Camlock No. 8
BISON hárompofás, központosan szorító esztergatokmány Ø 315 mm, Camlock No. 8
BISON négypofás, központosan szorító esztergatokmány Ø 315 mm, Camlock No. 8
Síktárcsa Ø 480 mm, Camlock No. 8
5C patronbefogó, Camlock No. 8
SPC 5C patronkészlet
Központcsúcsok és központfúrók:
Forgó központcsúcs MK5, kétféle kivitelben
Forgó központcsúcs MK3
Tízrészes HSS központfúrókészlet, 0,75–4,5 mm
Esztergakések és szerszámkészletek:
DMS25-1 ötrészes keményfém esztergakéskészlet, 25 mm
DMS25-2 ötrészes esztergakéskészlet keményfém lapkákkal, 25 mm
DMS32-1 ötrészes keményfém esztergakéskészlet, 32 mm
Ötrészes belsőesztergáló készlet
25-05 befogótuskó-készlet esztergagépekhez
Géptelepítési és munkahelyi kiegészítők:
SE 85 rezgéscsillapító gépláb
SE 3 szintezőlap
Unicraft szőnyeg többféle méretben
