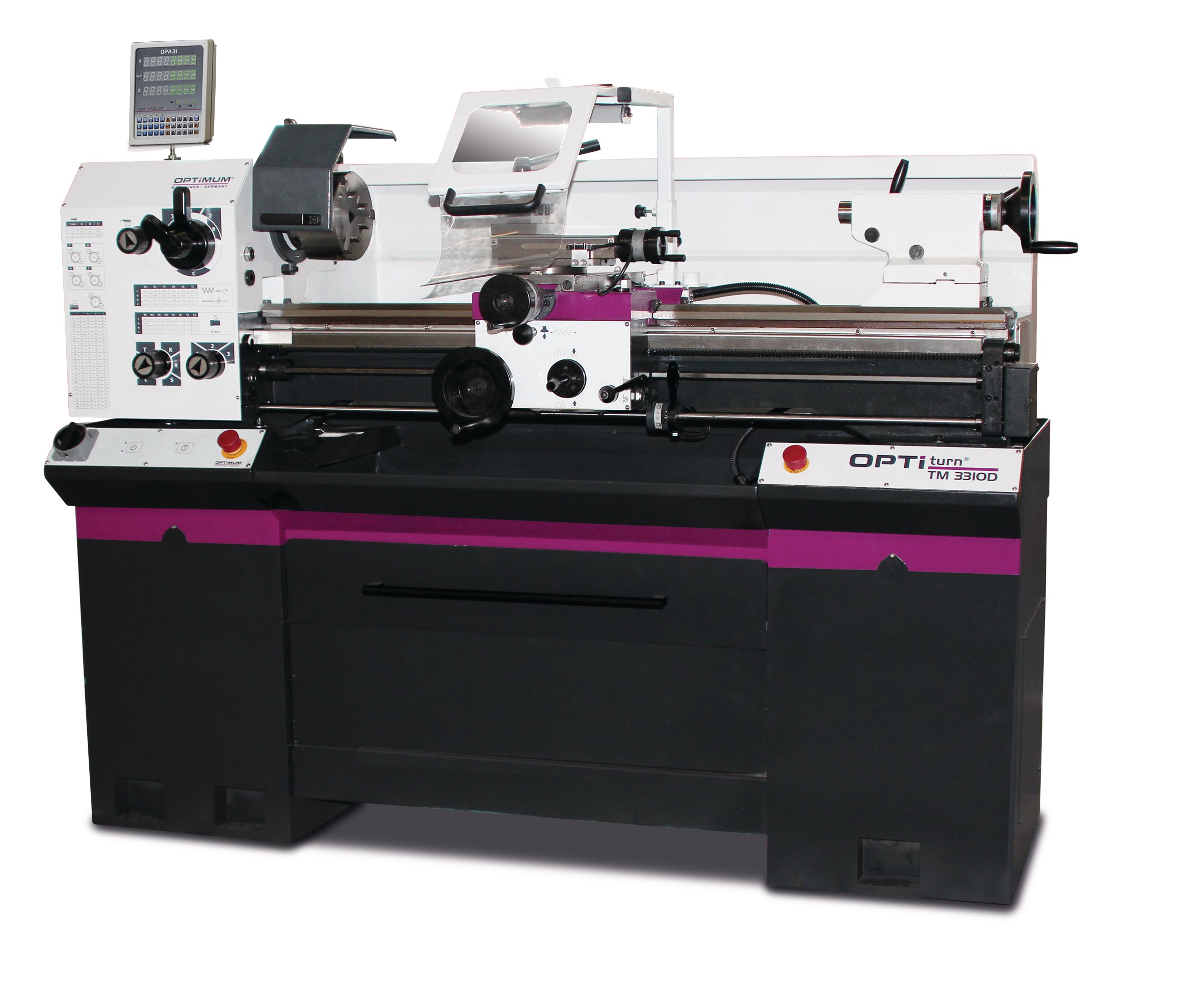

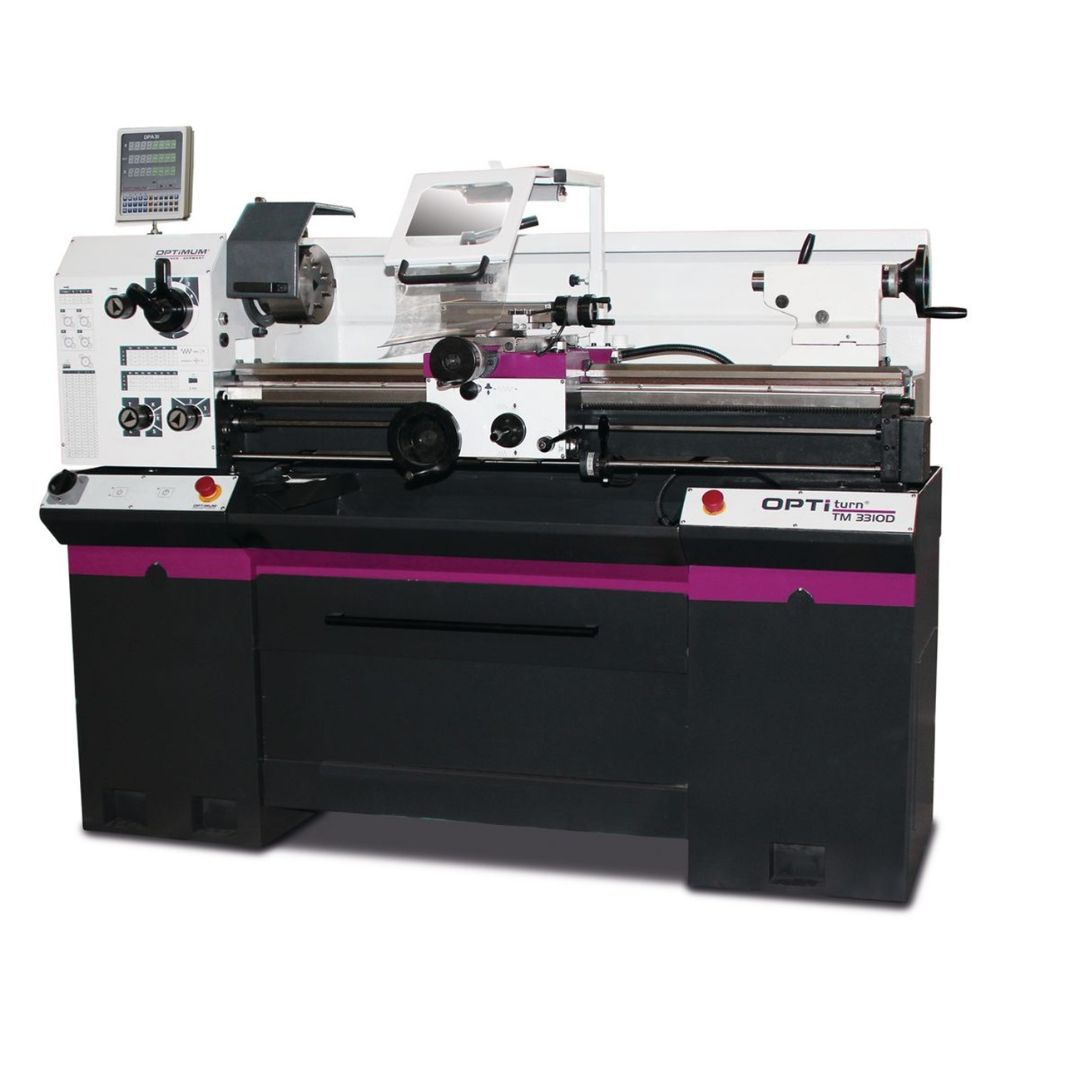

Az OPTIturn TM 3310D vezér- és vonóorsós eszterga 1000 mm csúcstávolsággal, 330 mm ágy feletti elfordulási átmérővel, 9 fokozatú főorsóval és DPA 31 Plus digitális helyzetkijelzővel működik.
Az OPTIturn TM 3310D hagyományos esztergagép egyedi alkatrészek és kisebb sorozatok megmunkálásához. Az 1000 mm-es csúcstávolság, a 38 mm-es főorsófurat, valamint a hossz- és keresztirányú gépi előtolás sokféle esztergálási és menetvágási feladathoz teszi alkalmassá. Műhelyek és karbantartó részlegek számára kínál megoldást, ahol a kézi kezelés mellett fontos a digitális helyzetkijelzés.
A DPA 31 Plus helyzetkijelző segíti a méretek követését és csökkentheti a beállítási hibákat. A 9 fokozatban választható, 65–2000 ford./perc közötti fordulatszám és a gépi előtolások a különböző munkadarabokhoz igazíthatók. A szállítási terjedelem része többek között a Ø160 mm-es hárompofás tokmány, a gépállvány és az első olajfeltöltés, így ezek a tételek a géppel együtt érkeznek.
A gép Z tengelyének megvezetése edzett és köszörült; a főorsó állítható, precíziós kúpgörgős csapágyakban fut. Az olajfürdőben működő előtolómű, az elektromosan fékezett főmotor és a kétcsatornás biztonsági elektronika a gép szerkezeti és üzemeltetési jellemzői közé tartozik. A kihúzható forgácstálca, a forgácsvédőbe épített LED-lámpa és a szánon elhelyezett kezelőszervek támogatják a napi munkát.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: vezér- és vonóorsós hagyományos esztergagép
Hosszúság: kb. 1760 mm
Szélesség/mélység: kb. 745 mm
Magasság: kb. 1320 mm
Legnagyobb magasság DPA helyzetkijelzővel: kb. 1590 mm
Nettó tömeg: kb. 471 kg
Munkatartomány és gépágy:
Csúcsmagasság: 165 mm
Csúcstávolság: 1000 mm
Ágy feletti elfordulási átmérő: 330 mm
Keresztszán feletti elfordulási átmérő: 216 mm
Gépágy szélessége: 190 mm
Z tengely megvezetése: edzett és köszörült
Főorsó és szerszámbefogás:
Főorsó-fordulatszám: 65–2000 ford./perc
Fordulatszám-fokozatok száma: 9
Főorsófurat átmérője: 38 mm
Főorsó belső kúpja: MK 5
Főorsó tokmányfelfogatása: Camlock DIN ISO 702-2 No. 4
Főorsóorr garantált körfutási hibája: kisebb mint 0,015 mm
Szerszámtartó legnagyobb befogási magassága: 16 mm
Szánmozgások és előtolások:
Felsőszán elmozdulása: 90 mm
Keresztszán elmozdulása: 200 mm
Hosszszán elmozdulása: 850 mm
Hosszirányú előtolás: 0,02–0,4 mm/ford.
Hosszirányú előtolások száma: 24
Keresztirányú előtolás: 0,01–0,2 mm/ford.
Keresztirányú előtolások száma: 32
Kézikerekek finomosztása: 0,04/0,02 mm
Menetvágás:
Metrikus menetemelkedés: 0,4–10 mm
Metrikus menetemelkedések száma: 29
Hüvelykes menetek: 56–4 menet/hüvelyk
Szegnyereg:
Szegnyereg belső kúpja: MK 3
Szegnyereghüvely löket: 100 mm
Szegnyereghüvely átmérője: 38 mm
Motor és elektromos adatok:
Hajtómotor teljesítménye: 1,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Vezérlőelektronika feszültsége: 24 V DC
Főmotor elektromos fékezése: igen
Kezelés és biztonság:
Hossz- és keresztirányú előtolás kiválasztása: kapcsolórúddal a hosszszánon
Főorsó forgásirányának kapcsolása: a hosszszánon
X és Z tengely kézikerekei: kioldó funkcióval, az EN 23125 szabvány szerint
Biztonsági elektronika: kétcsatornás
Vészleállító kapcsoló: a gép jobb és bal oldalán
Vezérlés:
DPA 31 Plus digitális helyzetkijelző és hagyományos gépvezérlés:
A TM 3310D hagyományos, kézi kezelésű esztergagép, DPA 31 Plus digitális helyzetkijelzővel. A kijelző a szánok helyzetének követésében segíti a kezelőt, ami megkönnyíti a méretre munkálást. A gép előtolásai és főorsófunkciói a gépen elhelyezett kezelőszervekkel működtethetők.
Műszaki adatok:
Digitális helyzetkijelző típusa: DPA 31 Plus
Kezelőfelület: membránbillentyűzet
Gépvezérlés módja: hagyományos, kézi kezelés gépi előtolásokkal
Alapfelszereltség:
Ø160 mm-es, Camlock No. 4 felfogatású hárompofás esztergatokmány
DPA 31 Plus digitális helyzetkijelző
Forgácsvédőbe épített LED-géplámpa
MK 5 / MK 3 szűkítőhüvely
MK 3 állócsúcs
Négyállású, 16 mm-es késtartó
Cserekerékkészlet
Acélszerkezetű gépállvány
Kihúzható forgácstálca vezetősínnel
Kezelőszerszámok
Opcionális:
Tokmányok és befogóeszközök:
Ø200 mm-es, Camlock No. 4 felfogatású, központosan szorító hárompofás tokmány
Ø200 mm-es, Camlock No. 4 felfogatású, független pofás négypofás öntött tokmány
BISON Ø200 mm-es, Camlock No. 4 felfogatású, központosan szorító hárompofás öntött tokmány
BISON Ø200 mm-es, Camlock No. 4 felfogatású, központosan szorító négypofás öntött tokmány
5C patronbefogó Camlock No. 4 felfogatással
SPC 5C patronkészlet
Esztergákhoz való 16-05 befogóblokk-készlet
Munkadarab-megtámasztás és ütközők:
Mozgóbáb 10–70 mm befogási tartománnyal
Állóbáb 10–70 mm befogási tartománnyal
Micro pozícióütköző
MK 3 forgócsúcs, háromféle kivitelben
Késtartók és esztergaszerszámok:
SWH 3-E gyorsváltó késtartókészlet, 0,01 mm ismétlési pontossággal
SWH gyorsváltó késtartó gyári felszerelése és illesztése
16 mm-es, 11 részes esztergakéskészlet
HM 16 mm-es, 5 részes DMS16-2 esztergakéskészlet keményfém lapkákkal
HM 16 mm-es, 5 részes, német gyártású esztergakéskészlet
HM 16 mm-es, 5 részes DMS16-1 esztergakéskészlet
12 mm-es belsőesztergáló készlet
5 részes belsőesztergáló készlet
Fúrószerszámok:
10 részes, 0,75–4,5 mm-es HSS központfúró-készlet
HSS csigafúró MK 3 Morse-kúpos szárral
Hűtés, gépbeállítás és munkahelyi kiegészítők:
230 V-os univerzális hűtőberendezés
SE 1 szintezőlap
SEU1 precíziós géptalp
Unicraft Gumiszőnyeg többféle méretben
