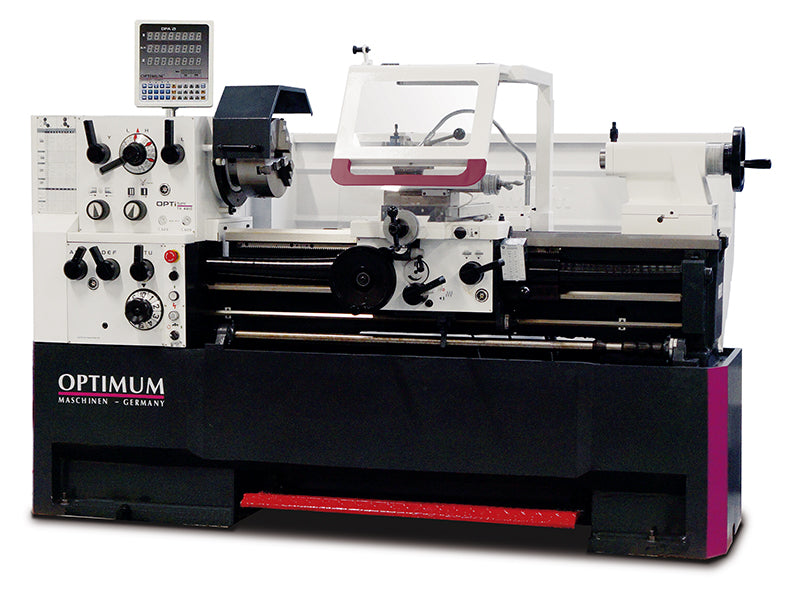

Nagy pontosságú vezér- és vonóorsóval szerelt esztergagép. Kiforrott műszaki megoldásokkal, teljes felszereltséggel, könnyű kezelhetőséggel,
frekvencia szabályzott fokozatmentes fordulatszámszabályzással
- Útmérővel és üveg mérőlécekkel 3 tengelyen DPA 21 digitális helyzetjelző sebesség kijelzővel
- Edzett és köszörült prizmás ágyvezetékek a Z tengelyen
- Kézikerekek állítható finomskálával 0,04 / 0,02 mm
- Precízen kidolgozott, átlátható szán, könnyen kezelhető kapcsoló karokkal
- Minden vezeték ékléccel utánállítható
- Főorsó csatalkozás Camlock DIN ISO 702-2 No. 6
- A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
- Olajfürdőben futó edzett és köszörült fogaskerekek és tengelyek precíziós csapágyakkal
- Áttekinthető választókarok az előtolási sebességek kapcsolásához
- Vészkikapcsoló, motorvédő kapcsoló, lezárható főkapcsoló
- Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható
- Mehanikus hosszelőetolás-kapcsoló a hossz-szánon, excentrikusan állítható négy állítható bütyköstengellyel
- Vezérorsó-forgácsvédővel
- Tokmányvédő burkolattal
- Cserekerék készlet különböző menetvágásokhoz
- A Késszán szögbeállítási tartománya ± 90°
- Edzett és köszörült fogaskerekek 2 állítható precíziós kúpgörgős csapággyal
- Biztonsági kézikerekek az orsótengelyről rugóval leválasztva az EN 23125 szerint
- Jjobb-bal irányváltó kapcsoló az EN 23125 szerint tesztelve
- Az elektromos kapcsolók, EN ISO 13849 szerint tesztelve
- Jobbra/balra forgatás az ágyban kapcsoló orsóval váltható
- Központi kenés az ágyvezetéken
- Vezérorsóval szerelt gép
- Vészleállító kapcsoló, motorvédő kapcsoló, zárható főkapcsoló
- Lábfék elektromos fékrendszerrel
- Központi kenés a hossz-szánon
- Szegnyereg a kúp esztergáláshoz ± 10 mm elállítható
- Szegnyereg gyors és egyszerű beállítás egy rögzítőkar segítségével lehetséges
- Szegnyereg orsó és kézi kerék 0,025 mm finom skálával állítható
- A szegnyereg Gyors, egyszerű és szerszámmentes beállítása az excenteres szorítókar segítségével
- Öntvény gépálvány/alépítmény
- Menetóra állítható skálával
- Forgácsvédőbe integrált LED lámpa
- Az elektromos rendszer SIEMENS komponensekből szerelt
- Energialánc a kímélő vezeték- és tömlővezetéshez
- Hűtőfolyadékrendszer külön hűtőfolyadék-tartállyal, szintjelzővel és olajleválasztóval; egyszerű és teljes ürítés és tisztítás a DIN szerint
- Tokmány nélkül (Ne felejtsen el tokmányt rendelni)
- Kezelőszerszámok
- Gyorsváltós késtartó SWH 5-B 25 x 120 D típusú, 25 mm-es késhez 1db
- DPA kijelző:
· Digitális helyzetkijelzővel (DPA 21) és üveg mérőléccel, · A gyártási idő jelentősen csökken
· Magas üzemi pontosság · A selejtarány jelentősen csökken
· Tisztán átlátható kezelőfelület · Tükröződésmentes kijelző
Méretek és súlyok
Hosszúság (termék) 2765mm
Szélesség/mélység (termék) 1065mm
Magasság (termék) 1550mm
Nettó tömeg 2020kg
Munkaterületek
Max. magasság 230mm
max. szélessége 1560 mm
Ágy fölött elforduló átmérő 460 mm
Elforduló átmérő ágyhíd nélkül 690 mm
Ágyhíd hossza 270mm
Fordulási hossz ágyhídban 240mm
Az ágy szélessége 300 mm
Sebesség tartomány
Sebességfokozatok száma 2
Sebességszabályozás elektronikusan állítható
Sebességtartomány 30 – 2000 perc¯¹
Elektromos adatok
Hajtásmotor teljesítménye 7,5 kW
Tápfeszültség 400 V / 50 Hz
Hűtő kenőanyag rendszer
Hűtő-kenőanyag-rendszer hűtőfolyadék-szivattyú teljesítménye 125W
Szabványok és tanúsítványok
SzabványDIN EN 55011 EMC szintC3
Orsó
OrsótokmányCamlock DIN ISO 702-2 No. 8 Orsó furat/rúd átmérője 80mm
Szerszámtartó max. tokmány magassága 25 mm Orsókúp MK 7
Szegnyereg
Szegnyereg orsómérete MK4
Szegnyereg orsó elmozdulása 130 mm
Szegnyereg orsó átmérője 60 mm
Metrikus osztástávolság 0,1 – 14mm/fordulat
Metrikus osztásközök száma4 1
Col menetvágás 112 – 2Gg/1"
Col menetvágás száma 41
Átmérő osztás 4 – 112 DPI
Átmérő osztások száma 50
Moduláris menetemelkedés 0,1 – 7mm/ford
Moduláris menetemelkedések száma 34
Elmozdulás
Késszán elmozdulás 140 mm
Keresztszán elmozdulás 230 mm
Előtolás
Hosszelőtolás 0,031 – 1,7 mm/fordulat Hosszelőtolások száma 42
Keresztelőtolás 0,014 – 0,784 mm/fordulat Keresztelőtolások száma 42
Elektromos kapcsolók:
- Zárható főkapcsoló
- Vész ki-/bekapcsoló
- Hűtőszivattyú ki-/bekapcxsoló
- Hajtómotor fokozatkapcsoló (1-2)
- Orsóhajtás pillanatkapcsoló
Hajtás mechanikus előválasztó kapcsolók:
- Fordulatszám előválasztókar
- Előtolásirány és sebességtartomány választókar
- Előtolás sebesség választókar
Szánon lévő kapcsolókarok:
- Hossz-/keresztelőtolás választókar
- Menetvágás beléptetőkar
- Forgásirány kapcsoló
- Menetóra
- Központi kenés
DPA Elmozdulásmérő rendszer
Állóbáb áteresztés max. Ø 25- 178 mm
Futóbáb áteresztés max. Ø 19- 114 mm
LED géplámpa
Szűkítő hüvely MK 6 / MK 4
Állócsúcs MK 4
Gyorscserélős késtartó 5-B
Késtartó 25 x 120 D típusú 20 mm-es szárhoz
Menetóra
Cserekerék készlet
Kezelőszerszám
FIGYELEM! Az Esztergatokmány nem tartozék!
