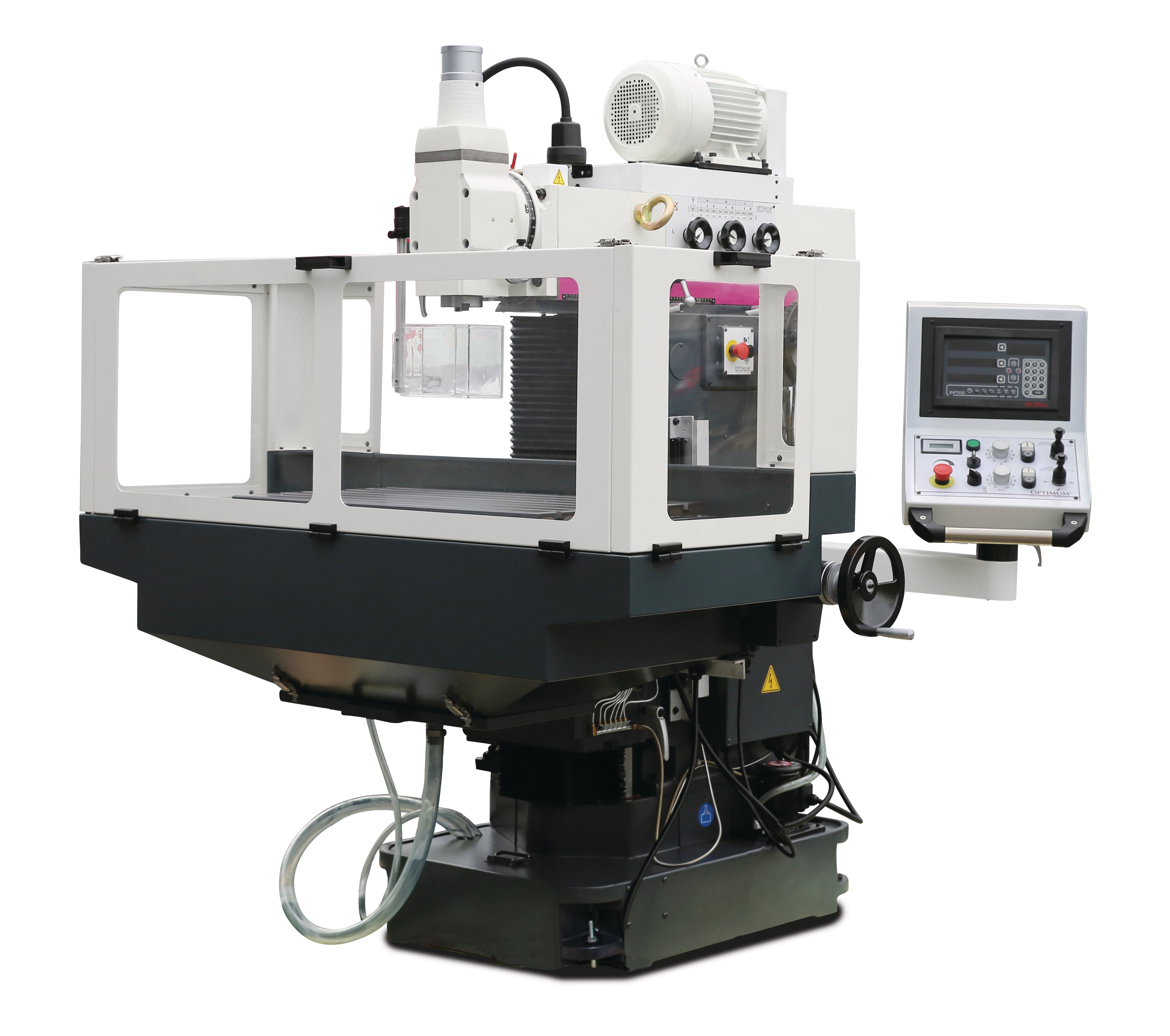

Az Optimum OPTImill MZ 2S sokoldalú szerszámmarógép egyedi alkatrészek, szerszámok, készülékek, prototípusok és kisebb sorozatok precíz megmunkálásához. Függőleges és vízszintes marási feladatokra egyaránt használható, ezért szerszámüzemek, karbantartó- és oktatóműhelyek, valamint igényes fémipari vállalkozások számára is ideális választás. A NEWALL DP 700 háromtengelyes digitális helyzetkijelző és a gépi tengelyelőtolások gyorsabbá, pontosabbá és kényelmesebbé teszik a munkavégzést.
A masszív gépváz, a precíziós köszörülésű vezetékek és a golyósorsók olyan stabilitást biztosítanak, amelyre igényes megmunkálás közben is nyugodtan támaszkodhat. A kezelőnek nem kell kizárólag kézi előtolással dolgoznia: az X-, Y- és Z-tengely fokozatmentesen szabályozható gépi előtolása csökkenti a fizikai terhelést, és egyenletesebb felületminőséget tesz lehetővé. Az átlátható kezelőpanel és a digitális helyzetkijelzés magabiztosabb beállítást és kevesebb mérési hibát eredményez
Az OPTImill MZ 2S edzett, precíziós köszörülésű, éklécekkel utánállítható vezetékekkel és mindhárom tengelyen golyósorsóval készül. A ±90°-ban elfordítható függőleges marófej, az ISO 40 szerszámbefogás, a vízszintes marási lehetőség és a 285 kg-mal terhelhető keresztasztal sokféle megmunkálási feladathoz biztosít megfelelő rugalmasságot. Az egyszerűbb hagyományos marógépekkel szemben a háromtengelyes digitális helyzetkijelzés, a fokozatmentes gépi előtolás, az elektromos véghelyzeti lekapcsolás és az alapfelszereltségű hűtőrendszer nagyobb pontosságot és hatékonyabb munkavégzést kínál.
Általános adatok:
Géptípus: hagyományos szerszámmarógép
Felhasználási lehetőség: függőleges és vízszintes marás
Hosszúság: kb. 1239 mm
Szélesség/mélység: kb. 1168 mm
Magasság: kb. 1900 mm
Nettó tömeg: kb. 1400 kg
Fúró- és marófej:
Marófej elfordíthatósága: ±90°
Maximális homlokmarófej-átmérő: 100 mm
Maximális szármaróátmérő: 25 mm
Maximális fúrási teljesítmény S235JR acélban: 30 mm
Folyamatos fúrási teljesítmény S235JR acélban: 26 mm
Függőleges főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Főorsó-fordulatszám: 50–1890 ford./perc
Fordulatszám-fokozatok száma: 12
Orsóhüvely-löket: 120 mm
Főorsó kinyúlása: 100 mm
Behúzószár: M16
Függőleges főorsó maximális nyomatékterhelése: 1100 Nm
Vízszintes maróasztal:
Asztalméret: 750 × 320 mm
T-hornyok száma: 5
T-horony mérete: 14 mm
T-horonyosztás: 63 mm
Maximális terhelhetőség: 285 kg
Függőleges főorsó és az asztal közötti minimális távolság: 75 mm
Függőleges főorsó és az asztal közötti maximális távolság: 410 mm
Vízszintes főorsó és az asztal közötti minimális távolság: 70 mm
Vízszintes főorsó és az asztal közötti maximális távolság: 400 mm
Függőleges maróasztal:
Asztalméret: 830 × 250 mm
T-hornyok száma: 2
T-horony mérete: 14 mm
T-horonyosztás: 63 mm
Tengelymozgások:
X-tengely kézi mozgástartománya: 400 mm
Y-tengely kézi mozgástartománya: 200 mm
Z-tengely kézi mozgástartománya: 335 mm
X-tengely gépi mozgástartománya: 310 mm
Y-tengely gépi mozgástartománya: 160 mm
Z-tengely gépi mozgástartománya: 295 mm
Előtolási sebességek:
X-tengely előtolási sebessége: 0,01–0,6 m/perc
Y-tengely előtolási sebessége: 0,01–0,6 m/perc
Z-tengely előtolási sebessége: 0,01–0,6 m/perc
Előtolás szabályozása: fokozatmentes, elektronikus joystickkal
Előtolási véghelyzeti lekapcsolás: elektromos
Motoradatok:
Főhajtómotor teljesítménye: 2,2 kW
Teljes névleges teljesítményfelvétel: 4 kW
X-tengely mozgatómotorjának teljesítménye: 0,375 kW
Y-tengely mozgatómotorjának teljesítménye: 0,375 kW
Z-tengely mozgatómotorjának teljesítménye: 0,375 kW
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Kapcsolószekrény: Siemens komponensekkel
Hűtőrendszer:
Hűtőfolyadék-szivattyú teljesítménye: 95 W
Szállítási adatok:
Csomagolási hosszúság: 1400 mm
Csomagolási szélesség: 1850 mm
Csomagolási magasság: 2150 mm
Nettó szállítási tömeg: 1380 kg
Bruttó szállítási tömeg: 1460 kg
NEWALL DP 700 digitális helyzetkijelző és gépvezérlés
A NEWALL DP 700 háromtengelyes digitális helyzetkijelző folyamatosan mutatja az X-, Y- és Z-tengely aktuális pozícióját, megkönnyítve a pontos beállítást és az ismétlődő méretek tartását. A központi, elfordítható kezelőpanelen a helyzet- és fordulatszám-kijelzés mellett az előtolások vezérlése is elérhető. Az elektronikus joystick segítségével mindhárom tengely előtolása fokozatmentesen szabályozható, ami kényelmesebb kezelést és egyenletesebb megmunkálást biztosít.
Műszaki adatok:
Vezérlés típusa: hagyományos, nem CNC-vezérlésű
Digitális helyzetkijelző: NEWALL DP 700
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Fordulatszám-kijelzés: digitális, a kezelőpanelbe integrálva
Gépi előtolással rendelkező tengelyek: X, Y és Z
Tengelyelőtolás vezérlése: elektronikus joystick
Előtolás szabályozása: fokozatmentes
Előtolási sebesség: 0,01–0,6 m/perc
Előtolási véghelyzeti lekapcsolás: elektromos
Előtoláshajtás: inverteres
Kapcsolószekrény: Siemens komponensekkel
Alapfelszereltség:
NEWALL DP 700 háromtengelyes digitális helyzetkijelző
Központi, elfordítható kezelőpanel
Integrált digitális fordulatszám-kijelző
Fokozatmentes gépi előtolás az X-, Y- és Z-tengelyen
Elektronikus előtolásvezérlő joystick
Elektromos előtolási véghelyzeti lekapcsolás
Golyósorsó mindhárom tengelyen
Edzett és precíziós köszörülésű, éklécekkel utánállítható vezetékek
Siemens komponensekkel szerelt kapcsolószekrény
Felhajtható keresztasztal-burkolat forgács és hűtőfolyadék ellen
Hűtőfolyadék-rendszer
Géplámpa
Kézi központi kenőrendszer
Nagyméretű, skálázott kézikerekek
ISO 40/MK3 adapter
MK1 és MK2 adapter
Ø27 mm-es vízszintes marótüske
Kezelőszerszámok
Opcionális:
Gépspecifikus kiegészítők:
Pneumatikus szerszámcserélő ISO 40 kivitelben, szerelőadapterrel
Hidraulikus szerszámbehúzó egység DIN 69871
Szögasztal, 375 × 660 mm
Tengelykapcsoló az MZ 2S X- és Y-tengelyéhez
Gépsatuk és munkadarab-befogók:
FMS 125 precíziós gépsatu
FMS 150 precíziós gépsatu
HMS 125 hidraulikus gépsatu
HMS 200 hidraulikus gépsatu
FMSN 125 precíziós gépsatu lehúzó mechanizmussal
FMSN 150 precíziós gépsatu lehúzó mechanizmussal
VMQ 100 marógépsatu
VMQ 125 marógépsatu
VMQ 150 marógépsatu
MV3-75 háromtengelyes satu
MV3-125 háromtengelyes satu
ZAS 50 kéttengelyes satu
DAS 100 háromtengelyes satu
HCV 105 CNC hidraulikus satu
HCV 125 CNC hidraulikus satu
MVSP 150 × 200 moduláris gépsatu
MVSP 150 × 300 moduláris gépsatu
Körasztalok és osztókészülékek:
RT 150 horizontális-vertikális osztókörasztal
RT 200 horizontális-vertikális osztókörasztal
RTE 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
RTU 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
TA 125 univerzális osztófej, −10° és +90° közötti elfordíthatósággal
Szerszámok és szerszámbefogók:
HSS ujjmarókészlet, 12 részes
HSS ujjmarókészlet, 20 részes
HSS csigafúró MK3 kúppal
Csigafúrókészlet, 25 részes, 1–13 mm
Csigafúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőzéssel
Ø10 mm-es élkereső
Precíziós gyorstokmány, 1–10 mm, B16
DKC13 gyorsbefogó fúrótokmány, 0–13 mm
DKC16 gyorsbefogó fúrótokmány, 0–16 mm
Szűkítőhüvely, MK3–MK2/M12
Fúrótokmánytüske, ISO 40/M16/B16
Másoló- és síkmaró ISO 40 szárral
ISO 40 furatmegmunkáló készlet
Patronbefogó készlet, ISO 40/ER32–M16/BT40
ER32 patronkészlet, Ø3–20 mm
90°-os ütközőszög
Menetfúró készülék M5–M12/B16, beépített gyorsirányváltással
T-horony-anya M12/14 mm
Párhuzamos alátétkészlet, 20 részes
SPW 12 leszorítókészlet
Keményfém marókészlet, 18 részes
Géptelepítési és műhelykiegészítők:
SE 55 rezgéscsillapító géptalp
Munkahelyi szőnyeg többféle méretben
