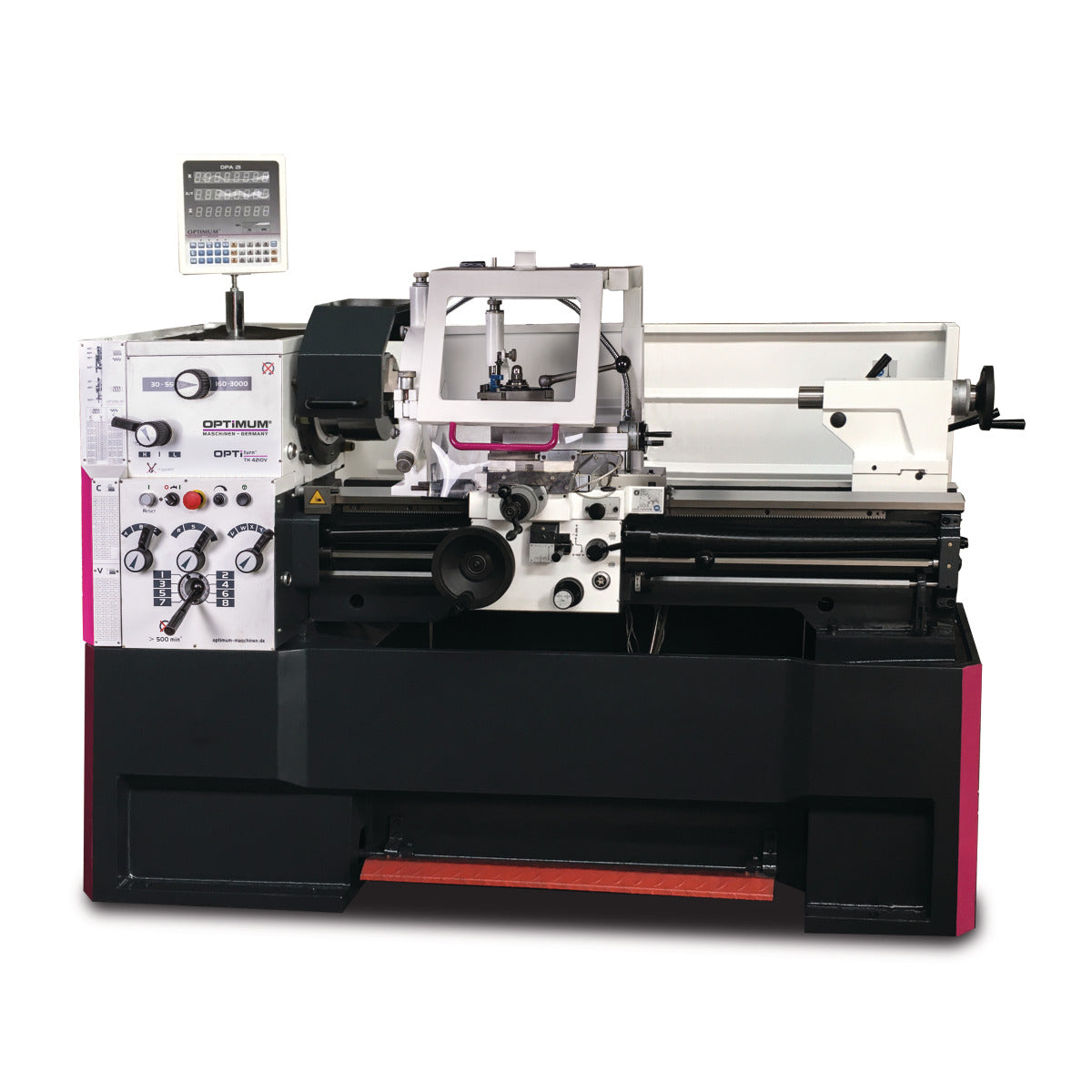

Nagy pontosságú vezér- és vonóorsóval szerelt esztergagép. Kiforrott műszaki megoldásokkal, teljes felszereltséggel, könnyű kezelhetőséggel,
frekvencia szabályzott fokozatmentes fordulatszámszabályzással
- Útmérővel és üveg mérőlécekkel 3 tengelyen DPA 21 digitális helyzetjelző sebesség kijelzővel
- Edzett és köszörült prizmás ágyvezetékek a Z tengelyen
- Kézikerekek állítható finomskálával 0,04 / 0,02 mm
- Precízen kidolgozott, átlátható szán, könnyen kezelhető kapcsoló karokkal
- Minden vezeték ékléccel utánállítható
- Főorsó csatalkozás Camlock DIN ISO 702-2 No. 6
- A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
- Olajfürdőben futó edzett és köszörült fogaskerekek és tengelyek precíziós csapágyakkal
- Áttekinthető választókarok az előtolási sebességek kapcsolásához
- Vészkikapcsoló, motorvédő kapcsoló, lezárható főkapcsoló
- Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható
- Mehanikus hosszelőetolás-kapcsoló a hossz-szánon, excentrikusan állítható négy állítható bütyköstengellyel
- Vezérorsó-forgácsvédővel
- Tokmányvédő burkolattal
- Cserekerék készlet különböző menetvágásokhoz
- A Késszán szögbeállítási tartománya ± 90°
- Edzett és köszörült fogaskerekek 2 állítható precíziós kúpgörgős csapággyal
- Biztonsági kézikerekek az orsótengelyről rugóval leválasztva az EN 23125 szerint
- Jjobb-bal irányváltó kapcsoló az EN 23125 szerint tesztelve
- Az elektromos kapcsolók, EN ISO 13849 szerint tesztelve
- Jobbra/balra forgatás az ágyban kapcsoló orsóval váltható
- Központi kenés az ágyvezetéken
- Vezérorsóval szerelt gép
- Vészleállító kapcsoló, motorvédő kapcsoló, zárható főkapcsoló
- Lábfék elektromos fékrendszerrel
- Központi kenés a hossz-szánon
- Szegnyereg a kúp esztergáláshoz ± 10 mm elállítható
- Szegnyereg gyors és egyszerű beállítás egy rögzítőkar segítségével lehetséges
- Szegnyereg orsó és kézi kerék 0,025 mm finom skálával állítható
- A szegnyereg Gyors, egyszerű és szerszámmentes beállítása az excenteres szorítókar segítségével
- Öntvény gépálvány/alépítmény
- Menetóra állítható skálával
- Forgácsvédőbe integrált LED lámpa
- Az elektromos rendszer SIEMENS komponensekből szerelt
- Energialánc a kímélő vezeték- és tömlővezetéshez
- Hűtőfolyadékrendszer külön hűtőfolyadék-tartállyal, szintjelzővel és olajleválasztóval; egyszerű és teljes ürítés és tisztítás a DIN szerint
- Tokmány nélkül (Ne felejtsen el tokmányt rendelni)
- Kezelőszerszámok
- Gyorsváltós késtartó SWH 5-B 25 x 120 D típusú, 25 mm-es késhez 1db
- DPA kijelző:
· Digitális helyzetkijelzővel (DPA 21) és üveg mérőléccel, · A gyártási idő jelentősen csökken
· Magas üzemi pontosság · A selejtarány jelentősen csökken
· Tisztán átlátható kezelőfelület · Tükröződésmentes kijelző
MŰSZAKI ADATOK
Hosszúság 2025 mm
Szélesség 915 mm
Magasság 1615 mm
Nettó súly 1160 kg
Főmotor teljesítmény 5,5 kW
Összteljesítmény 5,6 kW
Elektromos csatlakozás 400 V / 3 Ph / 50 Hz
Tokmányfelfogás Camlock DIN ISO 702-2 Nr. 6
Áteresztő képesség 52 mm
Csúcs magasság 210 mm
Csúcstávolság 1000 mm
Ágy fölött elforduló átmérő 420 mm
Elforduló átmérő ágyhíd nélkül 590 mm
Elforduló átmérő keresztszán fölött 250 mm
Ágyhíd hossza 260 mm
Ágyszélesség 250 mm
Főorsó fordulatszáma 30 - 550 f/p / 160 - 3.000 f/p
Fokozatok száma 2 fokozat, fordulatszám elektronikusan szabályozható
Vario hajtás Siemens Sinamics G120D
Késszán elmozdulás 140 mm
Keresztszán elmozdulás 230 mm
Szegnyereg orsómérete MK 4
Szegnyreg orsó elmozdulása 120 mm
Szegnyereg orsó átmérője 50 mm
Hűtőfolyadék szivattyú teljesítménye 100 W
Főorsó kúpossága MK 6
Befogható kés max. 20 x 20 mm
Hosszelőtolás 0,05 - 1,7 mm/ford.
Fokozatok száma 17
Keresztelőtolás 0,025 - 0,85 mm/ford.
Fokozatok száma 17
Metrikus menetvágás 0,2 - 14 mm/ford.
Menetemelkéedés 39
Col menetvágás 72 - 2 Gg/Zoll
Menetemelkedés 45
Trapézmenet 8 - 44
Menetemelkedés 21
Modulmenet 0,3 - 3,5 mm
Menetemelkedés 18
Elektromos kapcsolók:
- Zárható főkapcsoló
- Vész ki-/bekapcsoló
- Hűtőszivattyú ki-/bekapcxsoló
- Hajtómotor fokozatkapcsoló (1-2)
- Orsóhajtás pillanatkapcsoló
Hajtás mechanikus előválasztó kapcsolók:
- Fordulatszám előválasztókar
- Előtolásirány és sebességtartomány választókar
- Előtolás sebesség választókar
Szánon lévő kapcsolókarok:
- Hossz-/keresztelőtolás választókar
- Menetvágás beléptetőkar
- Forgásirány kapcsoló
- Menetóra
- Központi kenés
DPA Elmozdulásmérő rendszer
Mellékelt kiegészítők
· Kúpszűkítő MT 6/MT 4
· 2 állócsúcs MT 4
· Állóbáb áteresztés Ø 15- 145 mm-ig
· Mozgóbáb áteresztés Ø 10- 75mm-ig
· Digital helyzetkijelző DPA 21
· Üveg mérőlécek
· Helyzetütköző finombeállítással
· Gépállvány
· Főorsófék
· Felszerelt védőburkolat (fröccsenésvédő hátfal, forgácsvédő a szánnál)
· Tokmányvédő
· Mérőóra menetvágáshoz
· Olasz késtartó fej SWH 5-B
· Szerszámtartóbetét négyszög keresztmetszetű késszárakhoz
· Hútőberendezés
· Géplámpa
· Tartalék cserefogaskerék készlet
· Kezelő szerszámok
A tokmány NEM alaptartozék!
