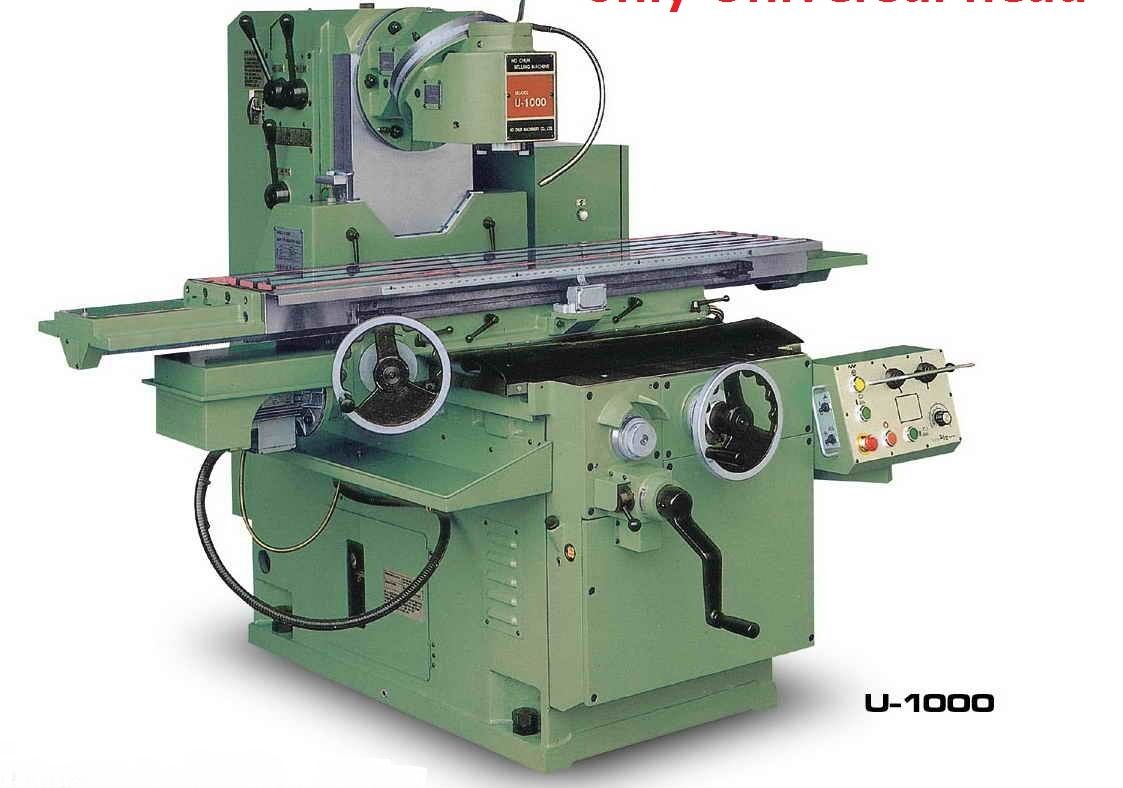

Az U-1000B nagy teljesítményű, ágyas kivitelű univerzális marógép, amely közepes és nagyméretű munkadarabok megmunkálására ajánlott. Szerszámgyártó, gépgyártó és karbantartó műhelyek számára egyaránt megfelelő, különösen olyan feladatokhoz, amelyek függőleges, vízszintes, ferde vagy spirális marást igényelnek. Az 1500 mm hosszú munkaasztal és az 1000 mm-es X-tengelymozgás hosszú gépelemek megmunkálását is lehetővé teszi.
A masszív, kb. 2900 kg tömegű gépszerkezet és a 800 kg-os asztalterhelhetőség stabil munkavégzést biztosít nehéz munkadarabok esetén is. A mindhárom tengelyen rendelkezésre álló gépi előtolás jelentősen csökkenti a kezelő fizikai terhelését, miközben egyenletesebb megmunkálást és rövidebb gyártási időt tesz lehetővé. A mozgatható kezelőpanel és a gép elülső részén elhelyezett kézikerekek kényelmes, jól áttekinthető kezelést biztosítanak.
Az U-1000B egyik legfontosabb előnye az alap U-1000 modell 380 mm-es Y-tengelymozgásával szemben rendelkezésre álló 540 mm-es keresztirányú munkatartomány. Az elfordítható, két részből álló univerzális marófej függőleges, vízszintes és különböző szöghelyzetű megmunkálást tesz lehetővé. Az NT50 főorsókúp, az 5,5 kW-os főorsómotor, a fokozatmentesen szabályozható tengelyelőtolások, az automatikus kenőrendszer és az olajfürdős hajtómű együttesen nagy terhelhetőséget és hosszú élettartamot biztosítanak.
Gépkialakítás:
Géptípus: ágyas kivitelű univerzális marógép
Megmunkálási lehetőségek: függőleges, vízszintes, ferde és spirális marás
Vezérlés: hagyományos
Marófej kialakítása: két részből álló, elfordítható univerzális marófej
Tengelymozgások:
X-tengely mozgástartománya: 1000 mm
Y-tengely mozgástartománya: 540 mm
Z-tengely mozgástartománya: 430 mm
Munkaasztal:
Munkaasztal mérete: 360 × 1500 mm
Maximális asztalterhelés: 800 kg
T-hornyok szélessége: 18 mm
T-hornyok száma: 4
T-hornyok távolsága: 80 mm
Munkatartomány:
Vízszintes főorsó középvonala és az asztal közötti távolság marótüske-tartó karral: 90–520 mm
Függőleges főorsó orra és az asztal közötti távolság: 90–520 mm
Függőleges főorsó középvonala és az oszlop közötti távolság: 420 mm
Vízszintes főorsó orra és az oszlop homlokfelülete közötti távolság: 420 mm
Főorsó:
Főorsókúp: NT50
Fordulatszám-fokozatok száma: 12
Főorsó-fordulatszámok: 40, 55, 80, 115, 160, 225, 315, 440, 620, 880, 1240 és 1750 ford./perc
Főorsómotor teljesítménye: 5,5 kW
Főorsómotor pólusszáma: 4
Előtolási sebességek:
X- és Y-tengely előtolás-szabályozása: fokozatmentes
X- és Y-tengely előtolási sebessége: 0,016–1,2 m/perc
X- és Y-tengely gyorsjárati sebessége: 2 m/perc
Z-tengely előtolás-szabályozása: fokozatmentes
Z-tengely előtolási sebessége: 0,008–0,45 m/perc
Z-tengely gyorsjárati sebessége: 0,7 m/perc
Tengelyhajtások:
X-tengely előtolómotorjának teljesítménye: 1,5 kW
Y-tengely előtolómotorjának teljesítménye: 1,5 kW
Z-tengely előtolómotorjának teljesítménye: 1,5 kW
Holtjáték-csökkentő rendszer: X- és Y-tengelyen
Előtolási végállásvédelem: X-, Y- és Z-tengelyen
Kenési és hűtési rendszer:
Csúszófelületek kenése: automatikus központi kenőrendszer
Hajtómű és csapágyak kenése: olajfürdős
Kenőrendszer tartálykapacitása: 3 l
Kenőszivattyú teljesítménye: 4 W
Hűtőfolyadék-rendszer: beépített, szabályozható folyadékszállítással
Hűtőfolyadék-szivattyú teljesítménye: 0,12 kW
Gépszerkezet:
Oszlop, munkaasztal, szán és gépágy anyaga: öntöttvas
Csúszófelületek kialakítása: precíziósan köszörült és kezelt
Hajtómű fogaskerekeinek anyaga: króm-molibdén ötvözött acél
Fogaskerekek megmunkálása: hőkezelt és köszörült
Méretek és tömeg:
Gép mérete: 2050 × 2535 × 1800 mm
Szükséges alapterület: 3050 × 2535 mm
Nettó tömeg: kb. 2900 kg
Hagyományos gépvezérlés és előtolórendszer
A U-1000B hagyományos vezérlésű marógép, amelyen a tengelyek kézzel, illetve motoros előtolással mozgathatók. A kezelőszervek és kézikerekek a gép elülső részén találhatók, a függesztett kezelőpanel pedig az aktuális munkafeladathoz igazodva mozgatható. A fokozatmentes gépi előtolás mindhárom tengelyen rendelkezésre áll, míg a biztonsági végállásvédelem megakadályozza a mozgástartomány túllépését.
Műszaki adatok:
Vezérlés típusa: hagyományos
Kezelőpanel: függesztett, mozgatható kivitel
Kézi tengelymozgatás: elöl elhelyezett kézikerekekkel
Gépi előtolás: X-, Y- és Z-tengelyen
Előtolás-szabályozás: fokozatmentes
X- és Y-tengely gyorsjárata: 2 m/perc
Z-tengely gyorsjárata: 0,7 m/perc
Előtolási végállásvédelem: igen
X- és Y-tengely holtjáték-csökkentése: igen
Digitális útmérő: opcionális
Szervomotoros tengelyelőtolás: opcionális
Golyósorsók: opcionális az X-, Y- és Z-tengelyhez
Alapfelszereltség:
Beépített hűtőfolyadék-szivattyú
Automatikus központi kenőrendszer
Szerszámosláda
Két darab emelőszem
Gépbeállító alátétkészlet
L alakú kulcskészlet
Dugókulcskészlet
Zsírzópisztoly
Főorsó-behúzószár
Kereszthornyú csavarhúzó
Lapos csavarhúzó
Marófej-forgató kar
Opcionális:
Vízszintes marótüske-készlet tartókarral
Marótüske
Univerzális osztófej
150 mm-es forgatható gépsatu
6", 8" vagy 10" méretű maró
Mágneses befogólap
Digitális útmérő lineáris mérőlécekkel
Golyósorsók az X-, Y- és Z-tengelyhez
Szervomotoros tengelyelőtolás
Elektromos automatikus főorsófék
Hidraulikus szerszámbefogó rendszer
