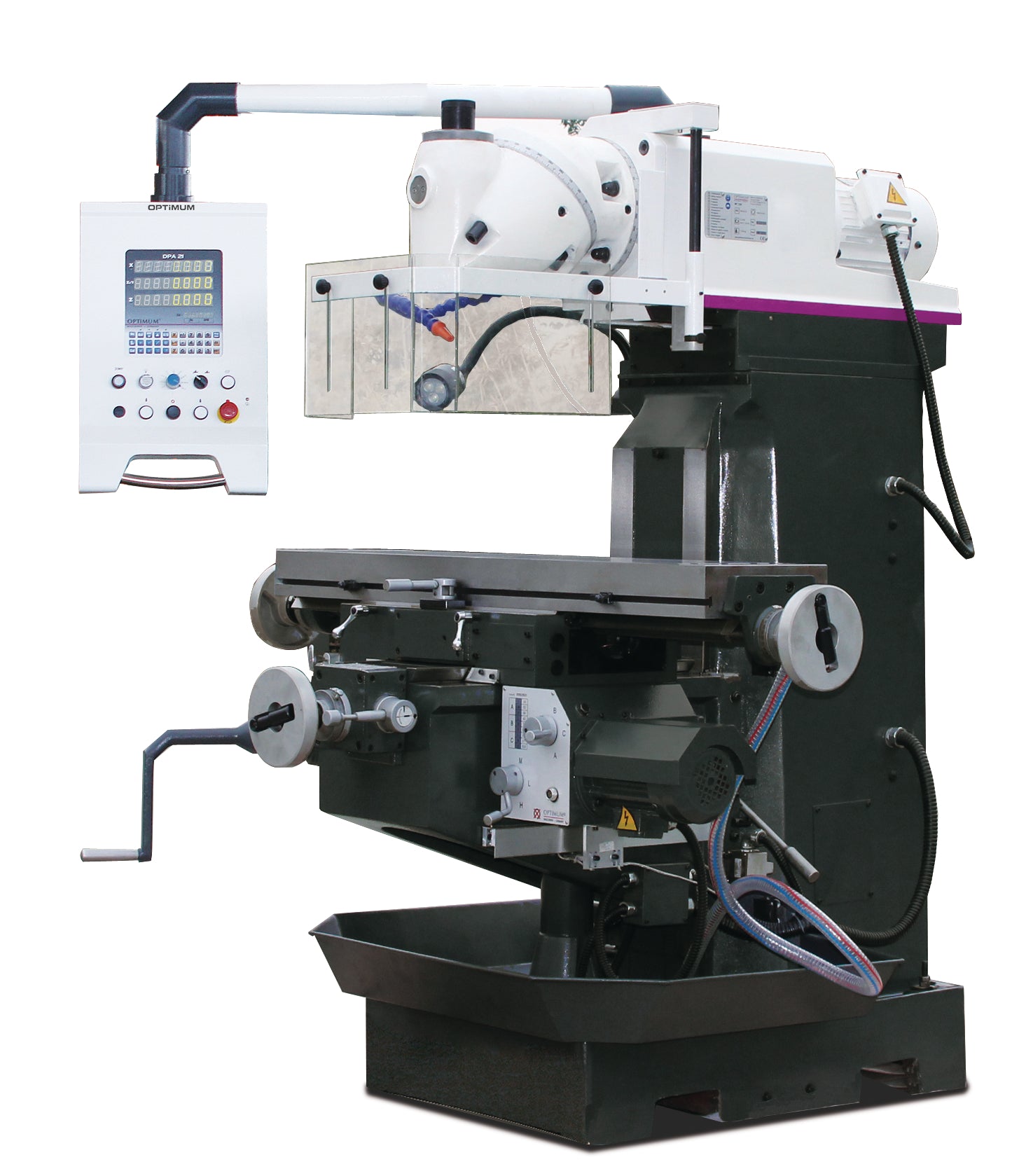

Az OPTIMUM OPTImill MT 100 robusztus univerzális marógép függőleges és vízszintes marási feladatokhoz. Szerszámkészítő műhelyek, karbantartó részlegek, oktatási intézmények, valamint egyedi és kis sorozatú alkatrészeket gyártó üzemek számára ajánlott.
A függőleges és vízszintes marási lehetőség, a motoros asztalmozgatás és a DPA 31 Plus háromtengelyes digitális helyzetkijelző gyorsabb, pontosabban ellenőrizhető munkavégzést biztosít. A nagy tömegű Meehanite öntvény gépszerkezet, az olajfürdőben futó hajtómű és a 350 kg teherbírású asztal stabilitást nyújt a nagyobb igénybevételű megmunkálásokhoz is.
Az MT 100 az egyszerűbb műhelymarókhoz képest ISO 40 szerszámbefogással, külön függőleges és vízszintes marási lehetőséggel, gépi előtolással és elektromos asztalmagasság-állítással rendelkezik. A két forgástengelyes marófej, az integrált helyzetkijelző és a nagyméretű koordinátaasztal sokoldalú felhasználást tesz lehetővé.
Általános adatok:
Gép hossza: kb. 1540 mm
Gép szélessége: kb. 1355 mm
Gép magassága: kb. 1650 mm
Nettó tömeg: kb. 1300 kg
Elektromos adatok:
Főorsómotor teljesítménye: 2,2 kW
Teljes névleges teljesítmény: 3,36 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőfolyadék-szivattyú teljesítménye: 40 W
Marási teljesítmény:
Maximális homlokmaró átmérő: 85 mm
Maximális szármaró átmérő: 20 mm
Munkaasztal:
Asztalméret: 1120 × 260 mm
T-hornyok száma: 3
T-horony mérete: 14 mm
T-hornyok távolsága: 63 mm
Maximális asztalterhelés: 350 kg
Függőleges főorsó és az asztal közötti távolság: 90–520 mm
Kézi tengelymozgások:
X tengely mozgástartománya: 600 mm
Y tengely mozgástartománya: 270 mm
Z tengely mozgástartománya: 380 mm
Motoros tengelymozgások:
X tengely motoros mozgástartománya: 480 mm
Z tengely motoros mozgástartománya: 340 mm
Előtolási sebességek:
X tengely előtolási sebessége: 0,024–0,402 m/perc
Z tengely előtolási sebessége: 0,024–0,402 m/perc
Előtolómotorok:
X tengely előtolómotorjának teljesítménye: 0,37 kW
Y tengely előtolómotorjának teljesítménye: 0,37 kW
Z tengely emelőmotorjának teljesítménye: 0,75 kW
Függőleges főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Fordulatszám-tartomány: 45–1600 ford./perc
Fordulatszám-fokozatok száma: 11
Behúzószár: M16
Marófej elfordítási tartománya az X–Y síkban: 360°
Marófej elfordítási tartománya a Z–X síkban: 360°
Vízszintes maróorsó:
Szerszámbefogás: ISO 40
Marótüske átmérője: 32 mm
Szállítási adatok:
Csomagolási hossz: 1600 mm
Csomagolási szélesség: 1520 mm
Csomagolási magasság: 2200 mm
Nettó szállítási tömeg: kb. 1250 kg
Bruttó szállítási tömeg: kb. 1390 kg
DPA 31 Plus digitális helyzetkijelző és gépkezelés
Az OPTImill MT 100 hagyományos, kézi vezérlésű univerzális marógép, amelyet DPA 31 Plus háromtengelyes digitális helyzetkijelzővel szereltek fel. A rendszer az X, Y és Z tengely aktuális helyzetét mutatja, így megkönnyíti a pontos pozicionálást, és csökkenti a kézi skálák leolvasásából eredő hibák lehetőségét.
A helyzetkijelző a gépbe épített OPTI kezelőpanelen található, amely a gép jobb és bal oldalára is elfordítható. Az X és Y tengely gépi asztalelőtolással, a Z tengely pedig elektromos asztalmagasság-állítással rendelkezik. A főorsó fordulatszáma 11 mechanikus fokozatban állítható.
Műszaki adatok:
Gépvezérlés: hagyományos, kézi vezérlés
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Kezelőpanel: integrált, jobbra és balra elfordítható
Főorsó-fordulatszám beállítása: 11 mechanikus fokozat
Motoros asztalelőtolás: X és Y tengely
Elektromos asztalmagasság-állítás: Z tengely
Előtolás szabályozása: rögzített fokozatokban
Kézikerekek kivitele: leválasztható
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Integrált, jobbra és balra elfordítható OPTI kezelőpanel
Motoros asztalelőtolás az X és Y tengelyen
Elektromos asztalmagasság-állítás a Z tengelyen
Leválasztható, beosztott kézikerekek
Központi kenőrendszer
Hűtőfolyadék-rendszer
LED géplámpa
Olajfürdőben futó, köszörült hajtóműfogaskerekek
Stabil, utánállítható lapos vezetékek az Y és Z tengelyen
Állítható éklécekkel és végütközőkkel ellátott koordinátaasztal
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Függőleges és vízszintes marási lehetőség
Vízszintes maróorsó ellenággyal és tárcsamaró-befogással
Vízszintes maróorsó ISO 40 befogással, 32 mm átmérővel
Marótüske ISO 40 befogással, 32 mm átmérővel
Kezelőszerszámok
Opcionális:
18 részes párhuzamos alátétkészlet
20 részes párhuzamos alátétkészlet
RT 150 vízszintes és függőleges körasztal
RT 200 vízszintes és függőleges körasztal
RTE 165 körasztal hárompofás tokmánnyal
RTU 165 körasztal hárompofás tokmánnyal
TA 125 univerzális osztófej, −10° és +90° közötti állíthatósággal
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
Fúrótokmánytüske ISO 40/M16/B16
Patronos befogókészlet ISO 40/ER32, M16/BT40
Kiesztergálófej-készlet ISO 40 befogással
Másoló- és homlokmaró ISO 40 befogással
HMS 125 hidraulikus gépsatu
FMS 150 precíziós gépsatu
FMSN 150 lehúzó rendszerű precíziós gépsatu
VMQ 125 marógépsatu
MV3-75 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
MV3-125 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
DAS 100 háromtengelyes gépsatu
HCV 105 CNC hidraulikus gépsatu
HCV 125 CNC hidraulikus gépsatu
ZAS 50 kéttengelyes gépsatu
HSS csigafúrókészlet MK3 Morse-kúppal
25 részes fúrókészlet, 1–13 mm
41 részes fúrókészlet, 6–10 mm, 0,1 mm-es lépcsőkben
Élkereső, 10 mm átmérővel
Szűkítőhüvely MK3/MK2, M12
ER32 patronkészlet, 3–20 mm
90°-os ütközőszög
Menetfúró készülék M5–M12, B16, gyors irányváltással
T-horonyanya M12/14 mm
SEU 1 precíziós gépláb
SE 2 szintezőlap
SPW 12 befogószerszám-készlet
Keményfém marókészlet, 18 részes
Munkahelyi szőnyeg többféle méretben
