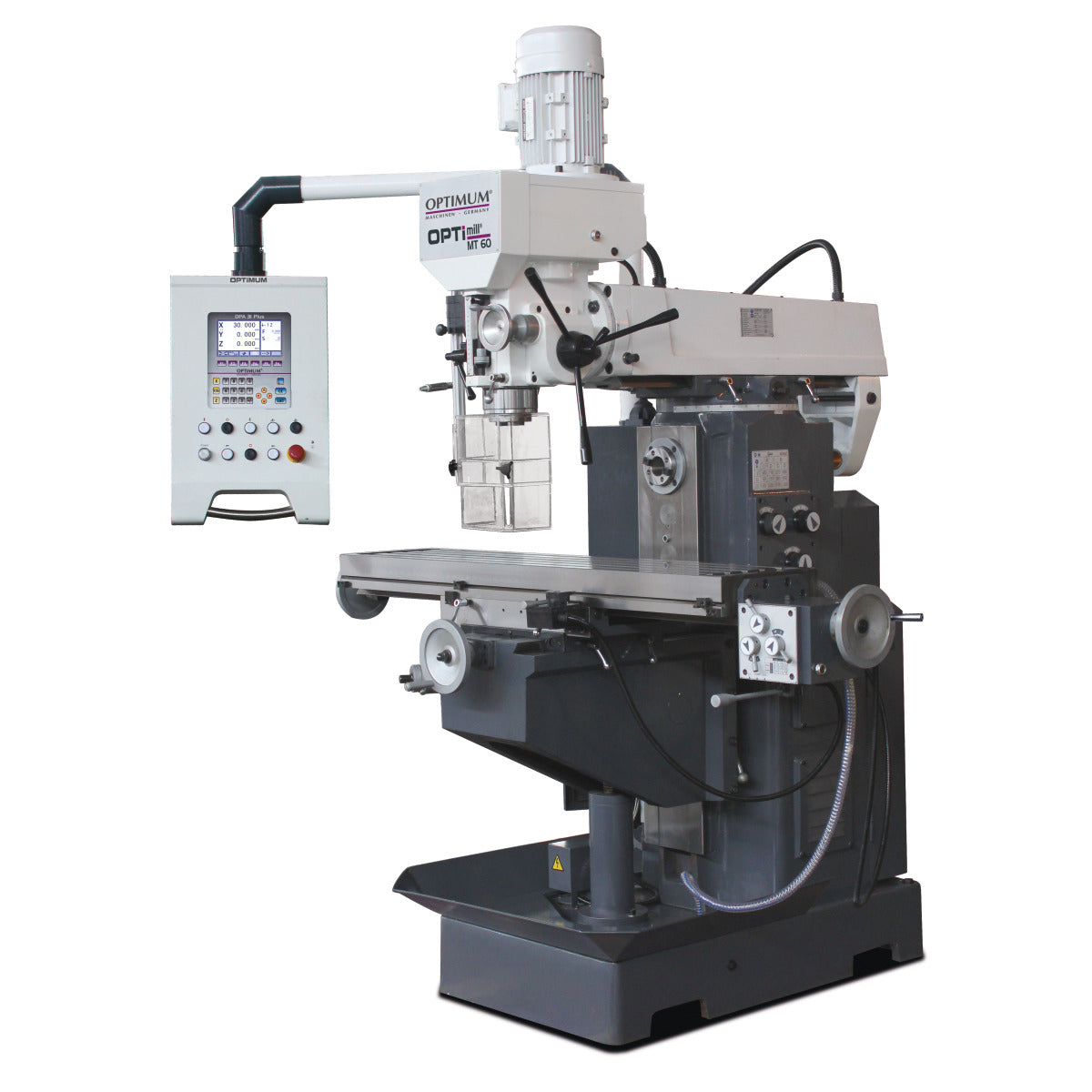

Az Optimum OPTImill MT 60 nagy tömegű, masszív univerzális marógép függőleges és vízszintes marási, valamint fúrási feladatok elvégzéséhez. Egyedi alkatrészek, szerszámok, készülékek és kisebb sorozatok megmunkálására alkalmas, ezért szerszámüzemek, karbantartó műhelyek, oktatóműhelyek és általános fémipari vállalkozások számára ajánlott. A nagyméretű munkaasztal és a DPA 31 Plus háromtengelyes digitális helyzetkijelző sokoldalú, pontos és jól áttekinthető munkavégzést biztosít.
Az MT 60 egyetlen gépen teszi lehetővé a függőleges és vízszintes marási feladatok elvégzését, így különböző munkadarabokhoz és megmunkálási helyzetekhez is rugalmasan használható. A digitális helyzetkijelzés csökkenti a leolvasási és pozicionálási hibák lehetőségét, míg az automatikus orsóhüvely-előtolás egyenletesebb fúrási műveleteket tesz lehetővé. A rezgéscsillapító szürkeöntvény konstrukció és a mikrokapcsolóval ellátott védőburkolat stabil, megbízható és biztonságos munkakörnyezetet teremt.
A gép függőleges és vízszintes ISO 40 DIN 2080 főorsóval, irányváltásos főorsóhajtással, automatikus orsóhüvely-előtolással és beépített hűtőrendszerrel rendelkezik. A függőleges marófej ±45°-ban dönthető, vízszintes maráskor pedig a főorsófej tartószerkezete ±180°-ban elfordítható. Az egyszerűbb függőleges marógépekkel szemben a külön vízszintes főorsó, a hosszú munkaasztal és a DPA 31 Plus helyzetkijelző lényegesen szélesebb felhasználási lehetőséget biztosít.
Általános adatok:
Géptípus: hagyományos univerzális marógép
Felhasználási lehetőség: függőleges és vízszintes marás, valamint fúrás
Gépszerkezet: nehéz, masszív, rezgéscsillapító szürkeöntvény konstrukció
Hosszúság: kb. 1650 mm
Szélesség/mélység: kb. 1310 mm
Magasság: kb. 2160 mm
Nettó tömeg: kb. 1300 kg
Fúró- és marófej:
Marófej dönthetősége: ±45°
Maximális homlokmarófej-átmérő: 100 mm
Maximális szármaróátmérő: 25 mm
Maximális fúrási teljesítmény S235JR acélban: 30 mm
Folyamatos fúrási teljesítmény S235JR acélban: 25 mm
Főorsó forgásiránya: jobbra és balra
Munkaasztal:
Asztalméret: 1270 × 280 mm
T-hornyok száma: 4
T-horony mérete: 14 mm
T-horonyosztás: 50 mm
Maximális terhelhetőség: 150 kg
Függőleges főorsó és az asztal közötti minimális távolság: 60 mm
Függőleges főorsó és az asztal közötti maximális távolság: 420 mm
Keresztasztal felülete: precíziósan megmunkált
Éklécek utánállíthatósága: igen
Tengelymozgások:
X-tengely kézi mozgástartománya: 750 mm
Y-tengely kézi mozgástartománya: 230 mm
Z-tengely kézi mozgástartománya: 360 mm
X-tengely gépi mozgástartománya az opcionális asztalelőtolóval: 680 mm
Függőleges főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Főorsó-fordulatszám: 90–2000 ford./perc
Fordulatszám-fokozatok száma: 8
Főorsó kinyúlási tartománya: 220–550 mm
Orsóhüvely átmérője: 90 mm
Orsóhüvely-löket: 120 mm
Orsóhüvely-előtolás módja: automatikus vagy kézi finomelőtolás
Automatikus orsóhüvely-előtolás: 0,008–0,25 mm/fordulat
Orsóhüvely-előtolási fokozatok száma: 3
Behúzószár: M16
Főorsómotor teljesítménye: 2,2 kW
Vízszintes főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Főorsó-fordulatszám: 40–1300 ford./perc
Fordulatszám-fokozatok száma: 9
Főorsó kinyúlási tartománya: 35–370 mm
Főorsómotor teljesítménye: 2,2 kW
Vízszintes marótüskék átmérője: 22 és 27 mm
Elektromos adatok:
Teljes névleges teljesítményfelvétel: 5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőrendszer:
Hűtőrendszer: igen
Hűtőfolyadék-szivattyú teljesítménye: 40 W
Munkavédelem:
Védőburkolat: magasságban állítható
Biztonsági mikrokapcsoló: igen
Védelem forgács és kirepülő munkadarabrészek ellen: igen
Szállítási adatok:
Csomagolási hosszúság: 1460 mm
Csomagolási szélesség: 1200 mm
Csomagolási magasság: 2220 mm
Nettó szállítási tömeg: 1300 kg
Bruttó szállítási tömeg: 1400 kg
DPA 31 Plus digitális helyzetkijelző
A DPA 31 Plus háromtengelyes digitális helyzetkijelző folyamatosan mutatja az X-, Y- és Z-tengely aktuális pozícióját, megkönnyítve a pontos beállítást és az ismétlődő méretek tartását. A helyzetkijelző a gép központi kezelőpaneljébe van beépítve, amely a gép bal és jobb oldalára is elfordítható. A jól áttekinthető, tükröződésmentes kijelző és a fröccsenő folyadékkal szemben védett fóliabillentyűzet kényelmes és üzembiztos kezelést tesz lehetővé.
Műszaki adatok:
Vezérlés típusa: hagyományos, nem CNC-vezérlésű
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Elhelyezés: a központi kezelőpanelbe integrálva
Kezelőpanel elfordíthatósága: a gép bal és jobb oldala felé
Kezelőfelület: felhasználóbarát fóliabillentyűzet
Kijelző kialakítása: tükröződésmentes
Kezelőpanel kivitele: zárt, fröccsenő folyadékkal szemben védett
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Beépített, két oldalra elfordítható kezelőpanel
Automatikus orsóhüvely-előtolás
Kézi orsóhüvely-finombeállítás
Jobb és bal irányú főorsóforgás
Magasságban állítható, mikrokapcsolóval ellátott védőburkolat
Hűtőfolyadék-rendszer
Fogaskoszorús fúrótokmány, Ø1–16 mm, B16
Fúrótokmánytüske, ISO 40/B16
Adapter, ISO 40/MK3
Adapter, ISO 40/MK2
Ø22 mm-es vízszintes marótüske
Ø27 mm-es vízszintes marótüske
Behúzószár a függőleges és vízszintes főorsóhoz
Kezelőszerszámok
Opcionális:
Gépspecifikus kiegészítők:
V 250S automatikus asztalelőtoló, 230 V
V 250S asztalelőtoló felszerelése
Gépsatuk és munkadarab-befogók:
FMS 125 precíziós gépsatu
FMSN 125 precíziós gépsatu lehúzó mechanizmussal
VMQ 100 marógépsatu
MV3-75 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
MV3-125 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
DAS 100 háromtengelyes satu
ZAS 50 kéttengelyes satu
WPS-4 munkadarab-alátámasztó, 140–230 mm-es állítási tartománnyal
Körasztalok és osztókészülékek:
RT 100 horizontális-vertikális osztókörasztal
RT 150 horizontális-vertikális osztókörasztal
RT 200 horizontális-vertikális osztókörasztal
RTE 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
RTU 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
TA 125 univerzális osztófej, −10° és +90° közötti elfordíthatósággal
Szerszámok és szerszámbefogók:
HSS ujjmarókészlet, 12 részes
HSS ujjmarókészlet, 20 részes
Csigafúrókészlet, 25 részes, 1–13 mm
Csigafúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőzéssel
Ø10 mm-es élkereső
Precíziós gyorstokmány, 1–10 mm, B16
DKC13 kulcs nélküli fúrótokmány, 0–13 mm
DKC16 kulcs nélküli fúrótokmány, 0–16 mm
Fúrótokmánytüske, MK2/M10/B16
Fúrótokmánytüske, MK4/M16/B16
Patronbefogó készlet, ISO 40/ER32–M16/BT40
ER32 patronkészlet, Ø3–20 mm
Másoló- és síkmaró ISO 40 szárral
ISO 40 furatmegmunkáló készlet
90°-os ütközőszög
Menetfúró készülék M5–M12/B16, beépített gyorsirányváltással
T-horony-anya, M12/14 mm
Leszorítóelem 14 mm-es asztalhoronyhoz, M12
Párhuzamos alátétkészlet, 20 részes
SPW 12 leszorítókészlet
Keményfém marókészlet, 18 részes
Géptelepítési és műhelykiegészítők:
SEU1 precíziós géptalp
SE 2 szintezőlap
Munkahelyi szőnyeg többféle méretben
