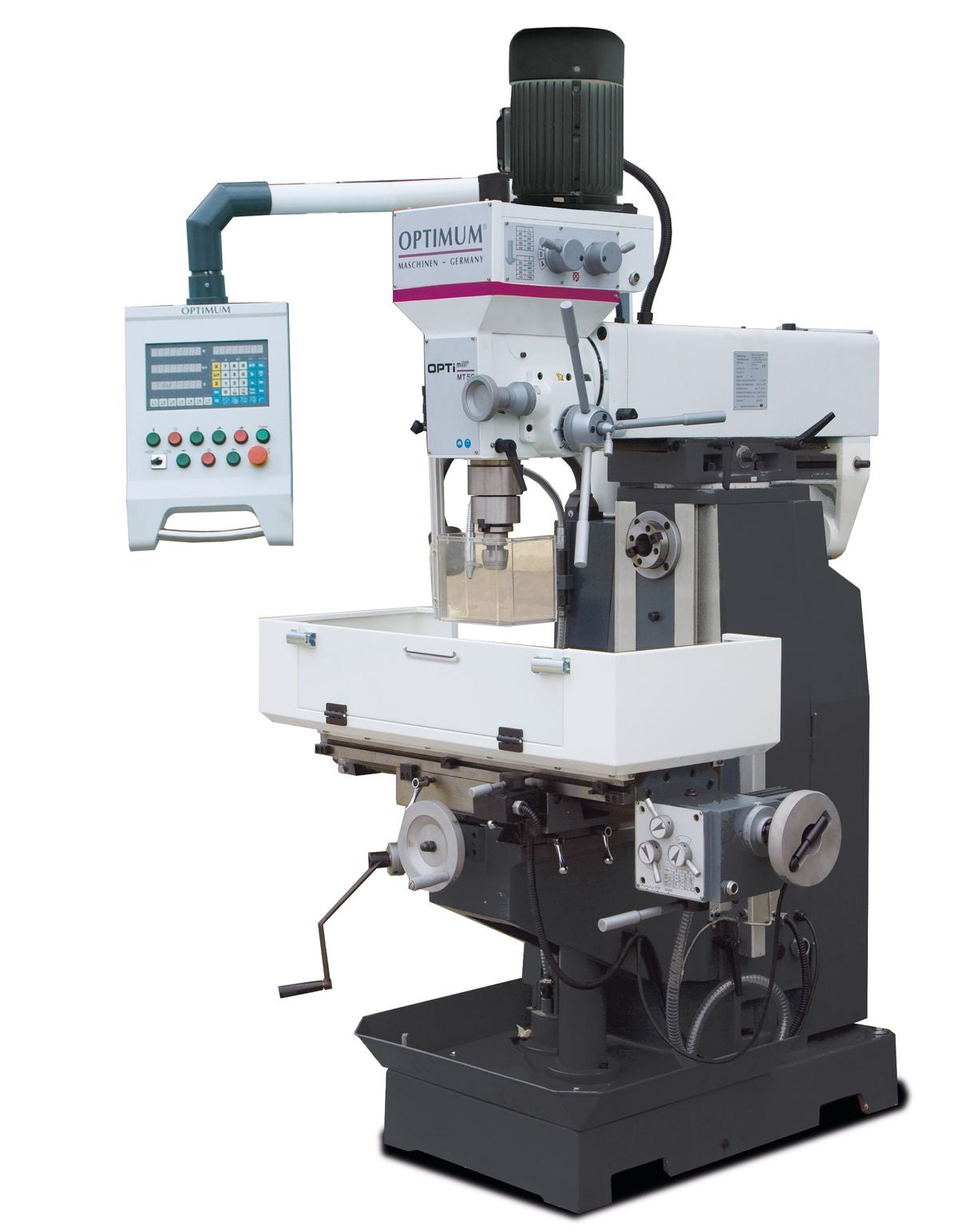

Az OPTIMUM OPTImill MT 50 nagy pontosságú, univerzális fúró-marógép függőleges és vízszintes megmunkálási feladatokhoz. Masszív felépítésének és széles felhasználási lehetőségeinek köszönhetően szerszámkészítő műhelyekben, karbantartó részlegeken, oktatási intézményekben, valamint egyedi és kis sorozatú alkatrészek gyártásához egyaránt ideális választás.
A gép egyik legnagyobb előnye, hogy a függőleges és vízszintes marási műveletek ugyanazon a berendezésen végezhetők el. A DPA 31 Plus háromtengelyes digitális helyzetkijelző pontosabb és gyorsabban ellenőrizhető munkavégzést tesz lehetővé, az X tengely motoros előtolása pedig jelentősen megkönnyíti a hosszabb megmunkálási műveleteket. A nagy tömegű, rezgéscsillapító öntöttvas géptest stabil munkakörülményeket biztosít.
Az OPTImill MT 50 külön függőleges és vízszintes főorsóval, olajfürdős hajtóművel, forgatható koordinátaasztallal és dönthető marófejjel készül. A gép alapfelszereltségéhez tartozik a vízszintes maróorsó ellenággyal, valamint a DPA 31 Plus helyzetkijelző. Az automatikus X tengelyes végállás, a hűtőfolyadék-rendszer és a biztonsági burkolatok a kényelmes, pontos és biztonságos munkavégzést szolgálják.
Általános adatok:
Gép hossza: kb. 1290 mm
Gép szélessége: kb. 1090 mm
Gép magassága: kb. 2170 mm
Nettó tömeg: kb. 820 kg
Elektromos adatok:
Teljes névleges teljesítmény: 4,5 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Függőleges főorsó motorjának teljesítménye: 1,1 / 2,2 kW
Vízszintes főorsó motorjának teljesítménye: 1,5 kW
Hűtőfolyadék-szivattyú teljesítménye: 40 W
Megmunkálási teljesítmény:
Maximális fúrási átmérő acélban: 30 mm
Tartós fúrási teljesítmény acélban: 25 mm
Maximális homlokmaró átmérő: 100 mm
Maximális szármaró átmérő: 25 mm
Függőleges főorsó:
Orsóbefogás: ISO 40 DIN 2080
Fordulatszám-tartomány: 115–1750 ford./perc
Fordulatszám-fokozatok száma: 8
Pinola löket: 120 mm
Főorsó és asztal közötti távolság: 240–650 mm
Marófej dönthetősége: ±45°
Forgásirány: jobb és bal
Vízszintes főorsó:
Orsóbefogás: ISO 40 DIN 2080
Fordulatszám-tartomány: 60–1350 ford./perc
Fordulatszám-fokozatok száma: 9
Vízszintes főorsó és asztal közötti távolság: 0–185 mm
Forgásirány: jobb és bal
Koordinátaasztal:
Asztalméret: 1000 × 240 mm
T-hornyok száma: 4
T-horony mérete: 14 mm
Maximális asztalterhelés: 160 kg
Asztal elfordíthatósága: ±45°
Mozgástartományok:
X tengely kézi mozgástartománya: 580 mm
Y tengely kézi mozgástartománya: 200 mm
Z tengely kézi mozgástartománya: 340 mm
X tengely motoros mozgástartománya: 500 mm
X tengely előtolási tartománya: 0,024–0,72 m/perc
Szállítási adatok:
Csomagolási hossz: 1460 mm
Csomagolási szélesség: 1200 mm
Csomagolási magasság: 2220 mm
Nettó szállítási tömeg: kb. 900 kg
Bruttó szállítási tömeg: kb. 1100 kg
DPA 31 Plus digitális helyzetkijelző és gépvezérlés
Az OPTImill MT 50 hagyományos, kézi vezérlésű marógép, amelyet DPA 31 Plus háromtengelyes digitális helyzetkijelzővel szereltek fel. A rendszer folyamatosan megjeleníti az X, Y és Z tengely aktuális helyzetét, így megkönnyíti a pontos pozicionálást és csökkenti a kézi leolvasásból eredő hibák lehetőségét. A kijelző a gépbe épített, mindkét irányba elfordítható kezelőpanelen helyezkedik el.
Az X tengely kézi mozgatás mellett motoros előtolással is rendelkezik. Az előtolás sebessége fokozatmentesen szabályozható, az automatikus végállás pedig megkönnyíti az ismétlődő és hosszabb marási műveleteket. A függőleges és vízszintes főorsó jobb és bal forgásiránnyal használható.
Műszaki adatok:
Gépvezérlés: hagyományos, kézi vezérlés
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Kezelőpanel kivitele: beépített és oldalirányban elfordítható
X tengely mozgatása: kézi vagy motoros
X tengely előtolási tartománya: 0,024–0,72 m/perc
X tengely motoros mozgástartománya: 500 mm
X tengely végállása: automatikus
Főorsók forgásiránya: jobb és bal
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
X tengely motoros előtolással
Automatikus X tengelyes végállás
Olajfürdős hajtómű edzett és köszörült fogaskerekekkel
Beépített hűtőfolyadék-rendszer
Halogén géplámpa fókuszált megvilágítással
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Felnyitható és eltávolítható koordinátaasztal-burkolat
Fogaskoszorús fúrótokmány 1–16 mm, B18
Fúrótokmánytüske ISO 40/B18
Vízszintes maróorsó ellenággyal
Oldalmaró befogó 22 és 27 mm átmérőhöz
Átalakító hüvely ISO 40/MK3
Átalakító hüvely ISO 40/MK2
Behúzószár a függőleges és vízszintes főorsóhoz
T-horonyanyák
Szerszámkiütő
Kezelőszerszámok
Opcionális:
20 részes párhuzamos alátétkészlet
18 részes párhuzamos alátétkészlet
RT 150 vízszintes és függőleges körasztal
RT 200 vízszintes és függőleges körasztal
RTE 165 körasztal hárompofás tokmánnyal
RTU 165 körasztal hárompofás tokmánnyal
RT 100 vízszintes és függőleges körasztal
TA 125 univerzális osztófej, −10° és +90° közötti állíthatósággal
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
Keményfém marókészlet, 18 részes
WPS-4 munkadarab-támasz, 140–230 mm
Fúrótokmánytüske ISO 40/M16/B16
Patronos befogókészlet ISO 40/ER32–M16/BT40
Másoló- és homlokmaró ISO 40 befogással
Kiesztergálófej-készlet ISO 40 befogással
Leszorítókészlet 14 mm-es T-horonyhoz, M12
SPW 12 befogószerszám-készlet
FMS 125 precíziós gépsatu
FMSN 125 lehúzó rendszerű precíziós gépsatu
VMQ 100 marógépsatu
MV3-75 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
DAS 100 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
25 részes fúrókészlet, 1–13 mm
41 részes fúrókészlet, 6–10 mm, 0,1 mm-es lépcsőkkel
Élkereső, 10 mm átmérővel
Precíziós gyorsbefogó fúrótokmány 1–10 mm, B16
DKC 13 fúrótokmány, 0–13 mm
DKC 16 fúrótokmány, 0–16 mm
Fúrótokmánytüske MK2/M10/B16
Fúrótokmánytüske MK4/M16/B16
ER32 patronkészlet, 3–20 mm
90°-os ütközőszög
Menetfúró készülék M5–M12, B16, gyors irányváltással
T-horonyanya M12/14
SEU 1 precíziós gépláb
SE 2 szintezőlap
Munkahelyi szőnyeg többféle méretben
