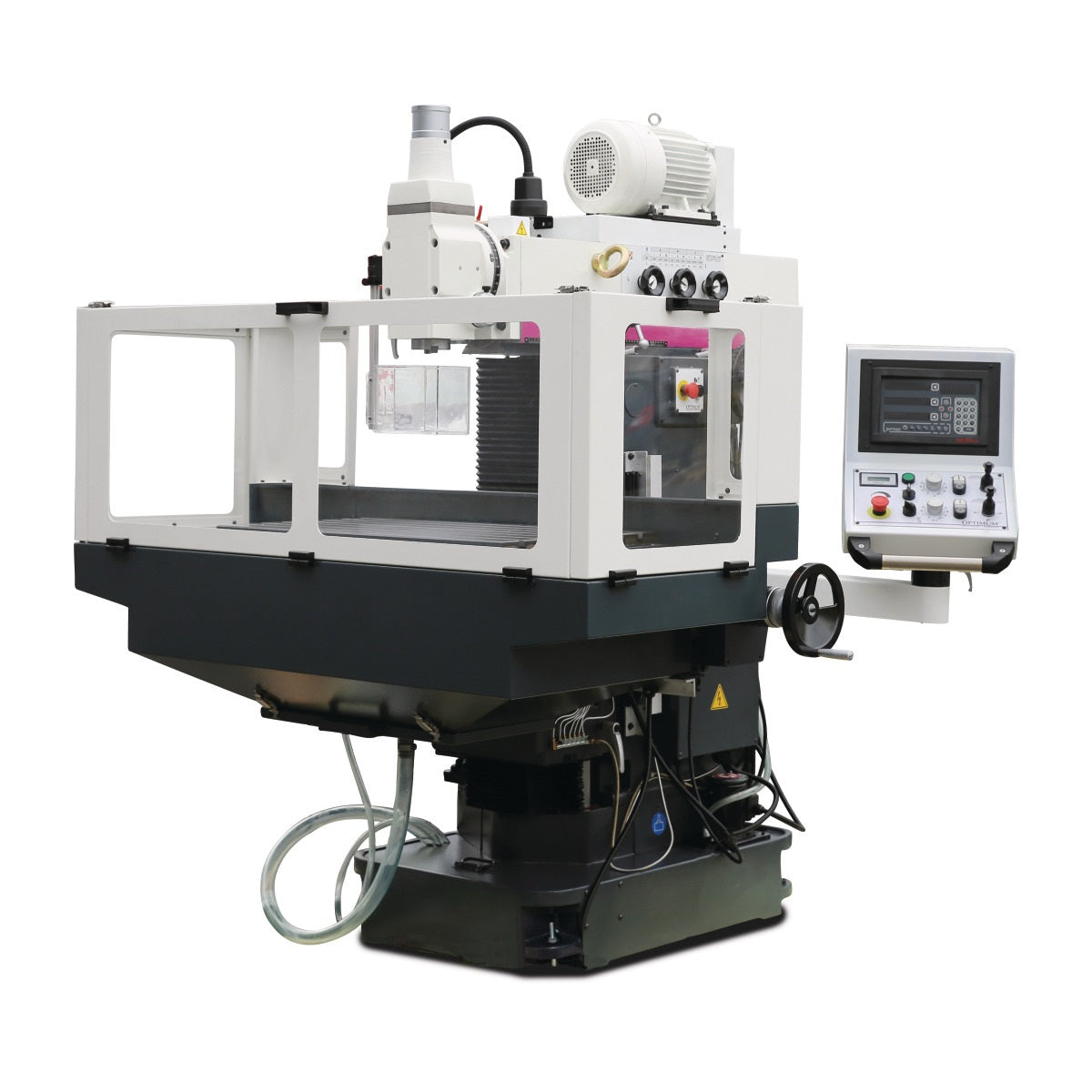

Az OPTImill MZ 4S univerzális szerszámmarógép szerszám- és készülékgyártó műhelyek, karbantartó üzemek, oktatási intézmények, valamint egyedi és kissorozatú alkatrészeket gyártó vállalkozások számára készült. Függőleges és vízszintes marási, fúrási, kiesztergálási, osztási és általános forgácsolási feladatokhoz használható.
A nagy munkatér, az állítható függőleges marófej és a vízszintes marási lehetőség összetett munkadarabok több oldalról történő megmunkálását is lehetővé teszi.
A nagy tömegű gépszerkezet, az edzett és precíziósan köszörült vezetékek, valamint a minden tengelyen alkalmazott golyósorsók pontos, nyugodt munkavégzést biztosítanak. Az elektronikusan, fokozatmentesen szabályozható X, Y és Z tengelyelőtolás a kezelőpanelen található joystickkal egyszerűen vezérelhető.
A NEWALL DP 700 háromtengelyes helyzetkijelző, az automatikus központi kenés, a hűtőfolyadék-rendszer és a Siemens alkatrészekből felépített kapcsolószekrény csökkenti a kezelő munkaterhelését. Az alapfelszereltségként szállított, felhajtható munkatérburkolat tisztább és biztonságosabb munkakörnyezetet teremt.
Az MZ 4S egyik legfontosabb előnye a függőleges és vízszintes marási lehetőség, amelyet 900 × 500 mm-es, 360 kg-mal terhelhető keresztasztal, ISO 40 DIN 2080 orsóbefogás és 3,75 kW teljesítményű főhajtás egészít ki. A 30–2550 ford./perc közötti 18 sebességfokozat, a három tengely fokozatmentes automatikus előtolása és a DP 700 digitális kijelző összetett szerszámkészítő feladatoknál is hatékony munkavégzést biztosít. A hasonló hagyományos marógépekhez képest a golyósorsók, a gyári munkatérburkolat, a központi kenés és az integrált joystickos kezelőrendszer magasabb felszereltségi szintet képvisel.
Méretek és tömeg:
Hosszúság: kb. 1610 mm
Szélesség/mélység: kb. 1825 mm
Magasság: kb. 1885 mm
Nettó géptömeg: kb. 1890 kg
Csomagolási adatok:
Csomagolási hosszúság: 1730 mm
Csomagolási szélesség: 1940 mm
Csomagolási magasság: 2150 mm
Szállítási bruttó tömeg: 1580 kg
Fúrási és marási teljesítmény:
Max. marófej-átmérő: 100 mm
Max. szármaróátmérő: 25 mm
Fúrási kapacitás acélban (S235JR): 32 mm
Folyamatos fúrási kapacitás acélban (S235JR): 28 mm
Elektromos adatok:
Teljes névleges csatlakozási érték: 5,4 kW
Főhajtás teljesítménye: 3,75 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőfolyadék-szivattyú teljesítménye: 95 W
Vízszintes keresztasztal:
Asztal mérete: 900 × 500 mm
Min. távolság a függőleges főorsó és az asztal között: 75 mm
Max. távolság a függőleges főorsó és az asztal között: 400 mm
Min. távolság a vízszintes főorsó és az asztal között: 130 mm
Max. távolság a vízszintes főorsó és az asztal között: 390 mm
T-horony mérete: 14 mm
T-hornyok száma: 7
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 360 kg
Függőleges maróasztal:
Asztal mérete: 1200 × 250 mm
T-horony mérete: 14 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Tengelymozgások:
X tengely kézi elmozdulása: 600 mm
Y tengely kézi elmozdulása: 480 mm
Z tengely kézi elmozdulása: 390 mm
X tengely automatikus elmozdulása: 510 mm
Y tengely automatikus elmozdulása: 440 mm
Z tengely automatikus elmozdulása: 345 mm
Automatikus előtolás: X, Y és Z tengelyen
Előtolás-szabályozás: elektronikus, fokozatmentes
Előtolási sebesség X/Y/Z: 0,01–0,6 m/perc
Előtolás vezérlése: elektronikus joystickkal
Elektromos előtolási végállás-lekapcsolás: igen
Tengelyhajtások:
X tengely előtolómotorjának teljesítménye: 0,75 kW
Y tengely előtolómotorjának teljesítménye: 0,75 kW
Z tengely előtolómotorjának teljesítménye: 0,75 kW
Előtoláshajtás: frekvenciaváltós
Mozgatóorsók: golyósorsók mindhárom tengelyen
Függőleges főorsó:
Orsóbefogás: ISO 40 DIN 2080
Behúzószár menete: M16
Fordulatszám-tartomány: 30–2550 ford./perc
Fordulatszám-fokozatok száma: 18
Főorsó kinyúlása: 185 mm
Marófej billenthetősége a Z–X síkban: ±90°
Pinola lökete: 120 mm
Vízszintes marási lehetőség:
Vízszintes maróorsó: igen
Min. orsó–asztal távolság: 130 mm
Max. orsó–asztal távolság: 390 mm
Vízszintes marótüske: Ø27 mm, alapfelszereltség
Gépszerkezet és vezetékek:
Vezetékek kialakítása: edzett és precíziósan köszörült csúszóvezetékek
Éklécek: utánállíthatók
Gépszerkezet rezgéscsillapítása: nagy csillapítóképességű kivitel
Kézikerekek: nagyméretűek, skálázással
Automatikus központi kenőrendszer: igen
Hűtőfolyadék-rendszer: igen
Géplámpa: igen
Keresztasztal burkolata: felhajtható, forgács és hűtőfolyadék ellen védő kivitel
Kapcsolószekrény: Siemens alkatrészekkel
Digitális helyzetkijelző és kezelőrendszer
Az MZ 4S hagyományos, nem CNC-vezérlésű szerszámmarógép. A háromtengelyes digitális helyzetkijelző a központi, elfordítható kezelőpanelbe van beépítve. A kijelző az X, Y és Z tengely pozíciója mellett a főorsó fordulatszámának ellenőrzését is támogatja.
A kezelőpanelen található elektronikus joystickkal mindhárom tengely automatikus előtolása fokozatmentesen szabályozható. A központi kialakításnak köszönhetően a tengelymozgatás, a főorsó és a kiegészítő gépfunkciók egy helyről kezelhetők.
Kijelző- és kezelőrendszer:
Digitális helyzetkijelző
Kijelzett tengelyek: X, Y és Z
Fordulatszám-kijelzés: igen
Kijelző elhelyezése: a kezelőpanelbe integrálva
Kezelőpanel kialakítása: központi és elfordítható
Automatikus előtolások kezelése: elektronikus joystickkal
Előtolás-szabályozás: fokozatmentes
Elektromos végállás-lekapcsolás: igen
Kapcsolószekrény alkatrészei: Siemens
CNC-vezérlés: nem
Alapfelszereltség:
Háromtengelyes digitális helyzetkijelző
Központi, elfordítható kezelőpanel
Fokozatmentesen szabályozható automatikus X, Y és Z tengelyelőtolás
Elektronikus előtolásvezérlő joystick
Elektromos előtolási végállás-lekapcsolás
Golyósorsók mindhárom tengelyen
Edzett és precíziósan köszörült vezetékek
Automatikus központi kenőrendszer
Hűtőfolyadék-rendszer
Géplámpa
Siemens alkatrészekkel szerelt kapcsolószekrény
Felhajtható keresztasztal-burkolat
ISO 40–MK3 adapter
MK1 és MK2 adapterek
Ø27 mm-es vízszintes marótüske
Kezelőszerszámok
Opcionális:
Hajtás és szerszámrögzítés:
Sűrített levegős ISO 40 szerszámrögzítő rendszer szerelőadapterrel és gyári felszereléssel
Vario-hajtássá történő átalakítás Siemens SINAMICS G110M frekvenciaváltóval
Szerszámbefogók és forgácsolószerszámok:
ISO 40/M16/B16 fúrótokmány-befogótüske
ISO 40/ER32 patronbefogó készlet M16 menettel
ER32 patronkészlet 3–20 mm
ISO 40 szárú másoló- és síkmaró
ISO 40 kiesztergálókészlet
MK3–MK2 szűkítőhüvely M12 menettel
MK3 Morse-kúpos HSS csigafúrókészlet
Precíziós gyorstokmány 1–10 mm, B16
DKC13 gyorstokmány 0–13 mm
DKC16 gyorstokmány 0–16 mm
M5–M12 menetfúró készülék B16 csatlakozással és gyors irányváltással
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
41 részes, 6–10 mm-es csigafúrókészlet 0,1 mm-es lépcsőkkel
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Gépsatuk és munkadarab-befogás:
FMS 125 és FMS 150 precíziós gépsatu
FMSN 125 és FMSN 150 lehúzó rendszerű precíziós gépsatu
HMS 125, HMS 150 és HMS 200 hidraulikus gépsatu
VMQ 100, VMQ 125 és VMQ 150 marógépsatu
MV3-75 és MV3-125 háromtengelyes gépsatu
DAS 100 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
HCV 105 és HCV 125 CNC hidraulikus gépsatu
MVSP 150 × 200 és MVSP 150 × 300 moduláris gépsatu, elérhetősége egyeztetendő
SPW 12 leszorítókészlet
M12/14 mm-es T-horonyanya
90°-os ütközőszög
20 részes párhuzamos alátétkészlet
Osztó- és szögasztalok:
RT 150 és RT 200 vízszintes-függőleges osztóasztal
RTE 165 és RTU 165 osztóasztal hárompofás tokmánnyal
TA 125 univerzális osztófej, –10° és +90° közötti billentéssel
Telepítés és műhelyfelszerelés:
SE 55 rezgéscsillapító gépláb
Munkahelyi szőnyeg többféle méretben
