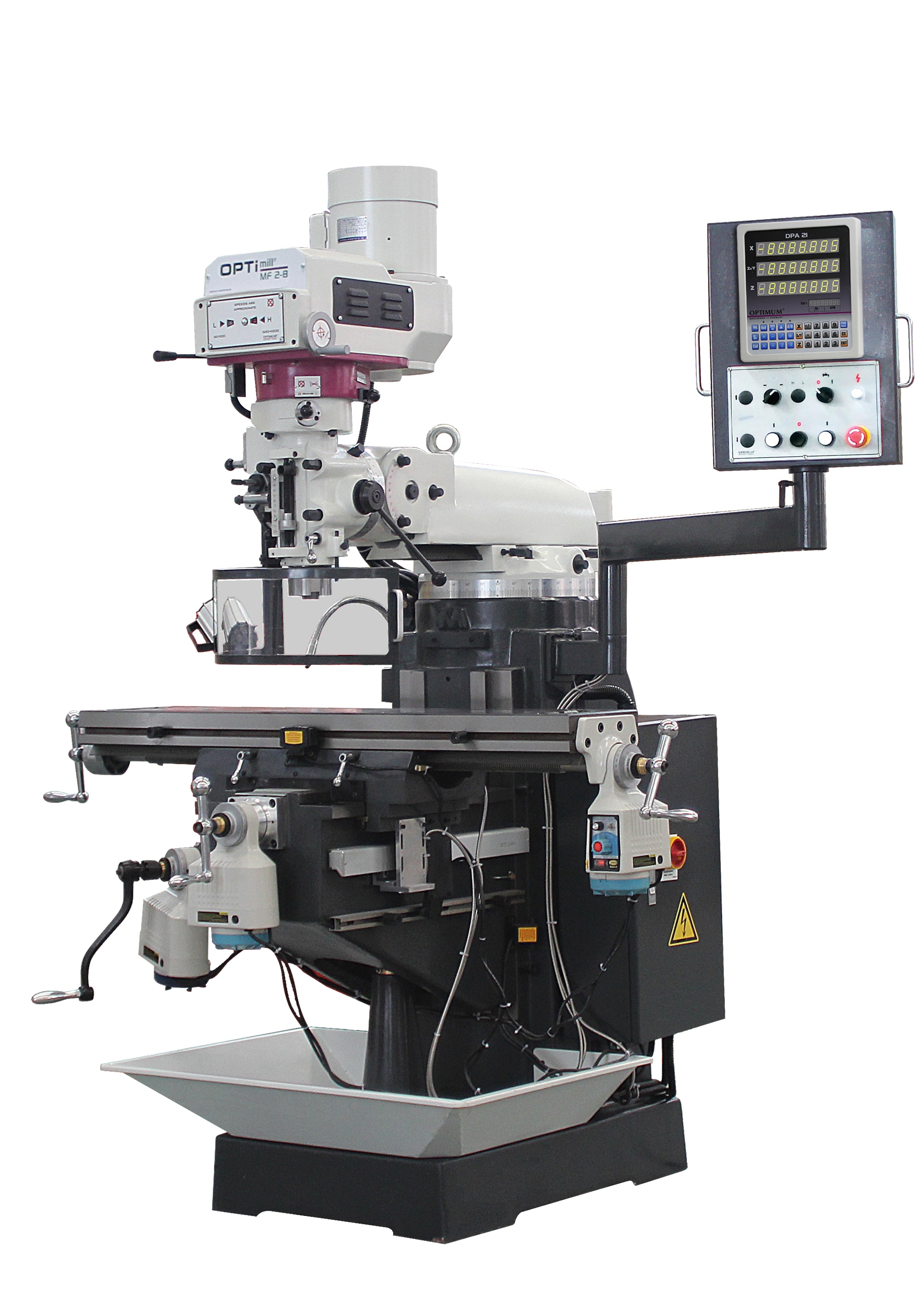

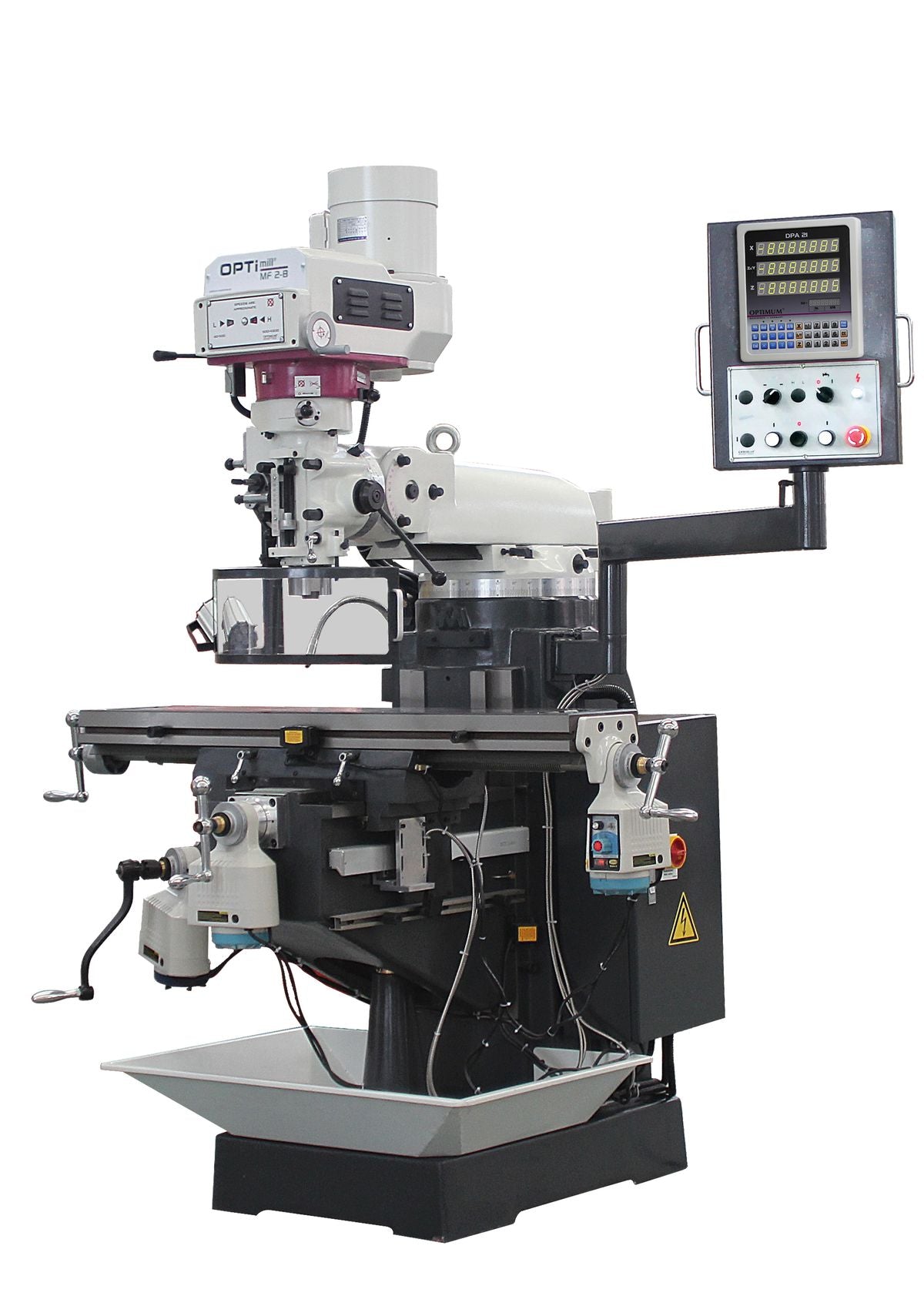

Az OPTImill MF 2-B univerzálisan használható fúró-marógép szerszámkészítő, karbantartó és javítóműhelyek, oktatási intézmények, valamint egyedi és kissorozatú alkatrészeket gyártó fémipari vállalkozások számára. Acél, öntöttvas és színesfém munkadarabok fúrására, menetfúrására, síkmarására, horonymarására és kiesztergálására használható.
A több irányban állítható marófej és a motoros X, Y, Z tengelyelőtolás változatos megmunkálási helyzeteket tesz lehetővé. Az MF 2-B azok számára megfelelő, akik nagy teljesítményű, de az MF 4-B-nél kompaktabb hagyományos fúró-marógépet keresnek.
A 1000 kg tömegű Meehanite öntvény gépszerkezet nagy merevséget és nyugodt forgácsolást biztosít. A motoros tengelyelőtolások, a gyárilag beépített DPA 31 Plus háromtengelyes helyzetkijelző, a központi kenés és a hűtőfolyadék-rendszer jelentősen csökkentik a kezelő munkaterhelését.
A mechanikusan, fokozatmentesen szabályozható főorsó-fordulatszám gyorsan hozzáigazítható a szerszámhoz és a megmunkálandó anyaghoz. Az automatikus pinola-előtolás pontosabb furatokat, a precíziós finomelőtolás pedig jobb felületi minőséget tesz lehetővé.
Az MF 2-B a hagyományos fúró-marógépek egyszerű kezelhetőségét ipari méretű gépszerkezettel és magas alapfelszereltséggel kombinálja. A 1246 × 230 mm-es, 200 kg-mal terhelhető munkaasztal, a 690 mm-es kézi X tengelyút, az ISO 40 DIN 2080 orsóbefogás és a 60–4200 ford./perc közötti tartomány sokoldalú felhasználást biztosít. A hasonló gépekhez képest fontos előnye a mindhárom tengelyen rendelkezésre álló motoros előtolás, a háromtengelyes digitális helyzetkijelzés, az automatikus pinola-előtolás, valamint a beépített központi kenő- és hűtőfolyadék-rendszer.
Méretek és tömeg:
Hosszúság: kb. 2000 mm
Szélesség/mélység: kb. 1600 mm
Magasság: kb. 2010 mm
Nettó tömeg: kb. 1000 kg
Csomagolási és szállítási adatok:
Csomagolási hosszúság: 1250 mm
Csomagolási szélesség: 1400 mm
Csomagolási magasság: 1900 mm
Bruttó tömeg: 1060 kg
Nettó tömeg: 1000 kg
Fúró- és marófej:
Marófej előre és hátra dönthetősége: ±45°
Marófej jobbra és balra billenthetősége: ±90°
Marófej elmozdulása Y irányban: 312 mm
Főorsó kinyúlási tartománya: 15–415 mm
Főorsó körfutási pontossága a pinolán mérve: ≤ 0,01 mm
Max. marófej-átmérő: 76 mm
Max. szármaróátmérő: 25 mm
Fúrási kapacitás acélban (S235JR): 24 mm
Folyamatos fúrási kapacitás acélban (S235JR): 20 mm
Elektromos adatok:
Teljes névleges csatlakozási érték: 3 kW
Főorsómotor teljesítménye normál üzemben: 2,2 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőfolyadék-szivattyú teljesítménye: 90 W
Maróasztal:
Asztal mérete: 1246 × 230 mm
Max. távolság a függőleges főorsó és az asztal között: 405 mm
T-horony mérete: 16 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 200 kg
Állítható végállások: igen
Tengelymozgások:
X tengely kézi elmozdulása: 690 mm
Y tengely kézi elmozdulása: 310 mm
Z tengely kézi elmozdulása: 390 mm
X tengely motoros elmozdulása: 610 mm
Y tengely motoros elmozdulása: 230 mm
Z tengely motoros elmozdulása: 310 mm
Motoros előtolás: X, Y és Z tengelyen
Főorsó és pinola:
Orsóbefogás: ISO 40 DIN 2080
Fordulatszám-tartomány: 60–4200 ford./perc
Mechanikus fordulatszám-tartományok száma: 2
Fordulatszám-szabályozás: mechanikus, fokozatmentes
Főorsó forgásiránya: jobb- és balirány
Főorsócsapágyazás: precíziós csapágyazás
Főorsófék: mechanikus
Pinola átmérője: 86 mm
Pinola lökete: 127 mm
Automatikus pinola-előtolások: 0,04 / 0,08 / 0,15 mm/ford.
Precíziós kézi finomelőtolás: igen
Fúrásmélység-ütköző: állítható, milliméteres skálával
Gépszerkezet és vezetékek:
Gépszerkezet anyaga: nagy szilárdságú Meehanite öntvény
X és Z tengely vezetékei: állítható, 55°-os fecskefarkú vezetékek
Y tengely vezetéke: állítható síkvezeték
Központi kenőrendszer: igen
Hűtőfolyadék-rendszer: igen
Maróasztal felülete: precízen megmunkált
Védőburkolat: magasságban állítható, biztonsági mikrokapcsolóval
DPA 31 Plus digitális helyzetkijelző és kezelőrendszer
Az MF 2-B hagyományos, nem CNC-vezérlésű fúró-marógép. A DPA 31 Plus háromtengelyes digitális helyzetkijelző a gép elfordítható kezelőpaneljébe van beépítve, így a tengelypozíciók és a kezelőszervek különböző munkapozíciókból is jól áttekinthetők.
A digitális helyzetkijelzés megkönnyíti a pontos koordinátára állást, az ismétlődő méretek elkészítését és a kézikerékkel vagy motoros előtolással végzett pozicionálást. A közös kezelőpanelről a gép fő funkciói és a motoros tengelyelőtolások is kezelhetők.
Kijelző- és kezelőrendszer:
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek: X, Y és Z
Kijelző elhelyezése: a gép kezelőpaneljébe integrálva
Kezelőpanel kialakítása: elfordítható
Motoros tengelyelőtolások kezelése: igen
Fordulatszám-szabályozás: mechanikus, fokozatmentes
CNC-vezérlés: nem
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Elfordítható, integrált kezelőpanel
Motoros előtolás az X, Y és Z tengelyen
Mechanikusan, fokozatmentesen szabályozható főorsóhajtás
Két mechanikus fordulatszám-tartomány
Automatikus, háromfokozatú pinola-előtolás
Precíziós kézi finomelőtolás
Állítható fúrásmélység-ütköző milliméteres skálával
Jobb- és balirányú főorsóforgás
Mechanikus főorsófék
±45°-ban dönthető és ±90°-ban billenthető marófej
Központi kenőrendszer
Hűtőfolyadék-rendszer
Állítható asztali végállások
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Kezelőszerszámok
Opcionális:
Szerszámbefogók és forgácsolószerszámok:
ISO 40/M16/B16 fúrótokmány-befogótüske
ISO 40/ER32 patronbefogó készlet M16 menettel
ER32 patronkészlet 3–20 mm
ISO 40 szárú másoló- és síkmaró
ISO 40 kiesztergálókészlet
Precíziós gyorstokmány 1–10 mm, B16
DKC13 gyorstokmány 0–13 mm
DKC16 gyorstokmány 0–16 mm
M5–M12 menetfúró készülék B16 csatlakozással és gyors irányváltással
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
41 részes, 6–10 mm-es csigafúrókészlet 0,1 mm-es lépcsőkkel
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Szerszámrögzítés:
Pneumatikus ISO 40 szerszámbefogó rendszer
Pneumatikus szerszámbefogó rendszer gyári felszerelése
Gépsatuk és munkadarab-befogás:
FMS 125 precíziós gépsatu
FMSN 125 lehúzó rendszerű precíziós gépsatu
VMQ 100 és VMQ 125 marógépsatu
HMS 125 hidraulikus gépsatu
MV3-75 és MV3-125 háromtengelyes gépsatu
DAS 100 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
SPW 14 leszorítókészlet
M14/16 mm-es T-horonyanya
90°-os ütközőszög
18 részes párhuzamos alátétkészlet
20 részes párhuzamos alátétkészlet
Osztóasztalok:
RT 100, RT 150 és RT 200 vízszintes-függőleges osztóasztal
RTE 165 és RTU 165 osztóasztal hárompofás tokmánnyal
Telepítés és műhelyfelszerelés:
SEU1 precíziós gépláb
SE 2 szintezőtalp
Munkahelyi szőnyeg többféle méretben
