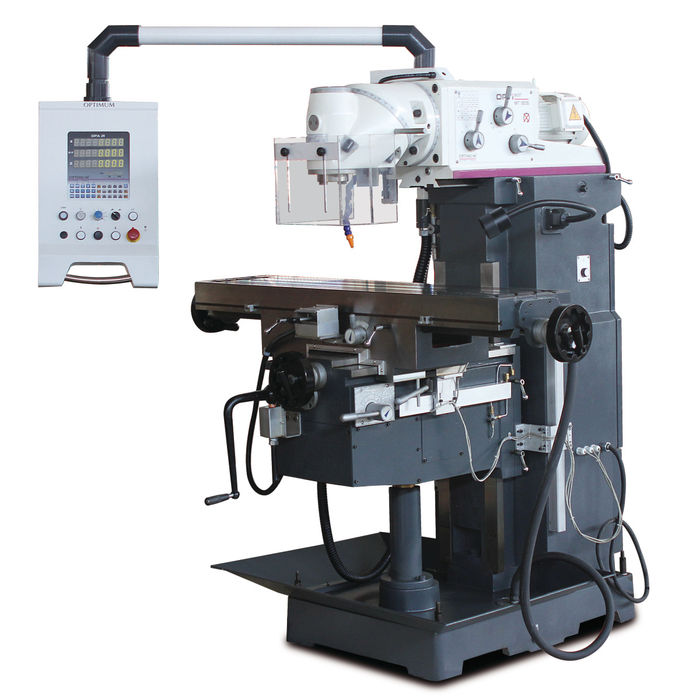

Az OPTIMUM OPTImill MT 130S robusztus univerzális marógép függőleges és vízszintes marási feladatokhoz. Szerszámkészítő műhelyek, karbantartó részlegek, oktatási intézmények, valamint egyedi és kis sorozatú alkatrészeket gyártó üzemek számára ajánlott.
A függőleges és vízszintes marási lehetőség, valamint az X, Y és Z tengely motoros előtolása számos megmunkálási feladat elvégzését teszi lehetővé egyetlen gépen. A DPA 31 Plus háromtengelyes digitális helyzetkijelző megkönnyíti a pontos pozicionálást, a nagy tömegű Meehanite öntvény gépszerkezet pedig stabil munkavégzést biztosít.
Az MT 130S az egyszerűbb műhelymarókhoz képest ISO 40 szerszámbefogással, háromtengelyes gépi előtolással és gyorsjárattal, valamint két forgástengelyes marófejjel rendelkezik. A 360°-ban elfordítható és 90°-os tartományban dönthető fej, a 200 kg teherbírású munkaasztal és a vízszintes marási lehetőség sokoldalú felhasználást biztosít.
Általános adatok:
Gép hossza: kb. 1760 mm
Gép szélessége: kb. 1550 mm
Gép magassága: kb. 1700 mm
Nettó tömeg: kb. 1450 kg
Elektromos adatok:
Hajtómotor teljesítménye: 3 kW
Teljes névleges teljesítmény: 6 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Marási teljesítmény:
Maximális homlokmaró átmérő: 100 mm
Maximális szármaró átmérő: 20 mm
Marófej:
Marófej döntési tartománya: 90°
Marófej elfordítási tartománya: 360°
Munkaasztal:
Asztalméret: 1270 × 300 mm
T-hornyok száma: 3
T-horony mérete: 14 mm
T-hornyok távolsága: 80 mm
Maximális asztalterhelés: 200 kg
Függőleges főorsó és az asztal közötti távolság: 100–500 mm
Tengelymozgások:
X tengely kézi mozgástartománya: 720 mm
Y tengely kézi mozgástartománya: 300 mm
Z tengely kézi mozgástartománya: 400 mm
X tengely motoros mozgástartománya: 650 mm
Y tengely motoros mozgástartománya: 220 mm
Z tengely motoros mozgástartománya: 320 mm
Előtolási sebességek:
X tengely előtolási sebessége: 0,03–0,83 m/perc
Y tengely előtolási sebessége: 0,03–0,83 m/perc
Z tengely előtolási sebessége: 0,023–0,625 m/perc
Gyorsjárati sebességek:
X tengely gyorsjárati sebessége: 1,335 m/perc
Y tengely gyorsjárati sebessége: 1,335 m/perc
Z tengely gyorsjárati sebessége: 1 m/perc
Függőleges főorsó:
Szerszámbefogás: ISO 40 DIN 2080
Fordulatszám-tartomány: 45–1660 ford./perc
Fordulatszám-fokozatok száma: 11
Főorsó kinyúlása: 150–550 mm
Szállítási adatok:
Csomagolási hossz: 1600 mm
Csomagolási szélesség: 1600 mm
Csomagolási magasság: 2150 mm
Nettó szállítási tömeg: kb. 1400 kg
Bruttó szállítási tömeg: kb. 1520 kg
DPA 31 Plus digitális helyzetkijelző és gépkezelés
Az OPTImill MT 130S hagyományos, kézi vezérlésű marógép, amelyet DPA 31 Plus háromtengelyes digitális helyzetkijelzővel szereltek fel. A rendszer az X, Y és Z tengely aktuális helyzetét mutatja, így megkönnyíti a pontos pozicionálást, és csökkenti a kézi skálák leolvasásából eredő hibák lehetőségét.
A helyzetkijelző a gépbe épített, elfordítható OPTI kezelőpanelen található. Mindhárom tengely szervomotoros előtolással és gyorsjárattal rendelkezik, miközben a leválasztható kézikerekekkel a hagyományos kézi tengelymozgatás is megmarad.
Műszaki adatok:
Gépvezérlés: hagyományos, kézi vezérlés
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Kezelőpanel: integrált és elfordítható
Motoros előtolás: X, Y és Z tengely
Gyorsjárat: X, Y és Z tengely
Előtolás hajtása: szervomotor
Előtolás szabályozása: rögzített fokozatokban
Kézi tengelymozgatás: X, Y és Z tengely
Kézikerekek kivitele: leválasztható
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Integrált, elfordítható OPTI kezelőpanel
Szervomotoros előtolás az X, Y és Z tengelyen
Gyorsjárat az X, Y és Z tengelyen
Leválasztható, beosztott kézikerekek
Központi kenőrendszer
Hűtőfolyadék-rendszer
LED géplámpa
Edzett, éklécekkel utánállítható vezetékek
Stabil lapos vezetékek az Y és Z tengelyen
Olajfürdőben futó, köszörült hajtóműfogaskerekek
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Állítható éklécekkel és végütközőkkel ellátott koordinátaasztal
Függőleges és vízszintes marási lehetőség
Vízszintes maróorsó ellenággyal, 27 mm-es befogással
Marótüske, 27 mm
Kezelőszerszámok
Opcionális:
RT 150 vízszintes és függőleges körasztal
RT 200 vízszintes és függőleges körasztal
RTE 165 körasztal hárompofás tokmánnyal
RTU 165 körasztal hárompofás tokmánnyal
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
Fúrótokmánytüske ISO 40/M16/B16
Patronos befogókészlet ISO 40/ER32, M16/BT40
HMS 125 hidraulikus gépsatu
FMS 150 precíziós gépsatu
FMSN 150 lehúzó rendszerű precíziós gépsatu
VMQ 125 marógépsatu
MV3-75 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
MV3-125 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
DAS 100 háromtengelyes gépsatu
HCV 105 CNC hidraulikus gépsatu
HCV 125 CNC hidraulikus gépsatu
ZAS 50 kéttengelyes gépsatu
TA 125 univerzális osztófej, −10° és +90° közötti állíthatósággal
HSS csigafúrókészlet MK3 Morse-kúppal
25 részes fúrókészlet, 1–13 mm
41 részes fúrókészlet, 6–10 mm, 0,1 mm-es lépcsőkben
Élkereső, 10 mm átmérővel
Szűkítőhüvely MK3/MK2, M12
Másoló- és homlokmaró ISO 40 befogással
Kiesztergálófej-készlet ISO 40 befogással
ER32 patronkészlet, 3–20 mm
90°-os ütközőszög
Menetfúró készülék M5–M12, B16, gyors irányváltással
T-horonyanya M12/14 mm
20 részes párhuzamos alátétkészlet
SEU 1 precíziós gépláb
SE 2 szintezőlap
SPW 12 befogószerszám-készlet
Keményfém marókészlet, 18 részes
Munkahelyi szőnyeg többféle méretben
