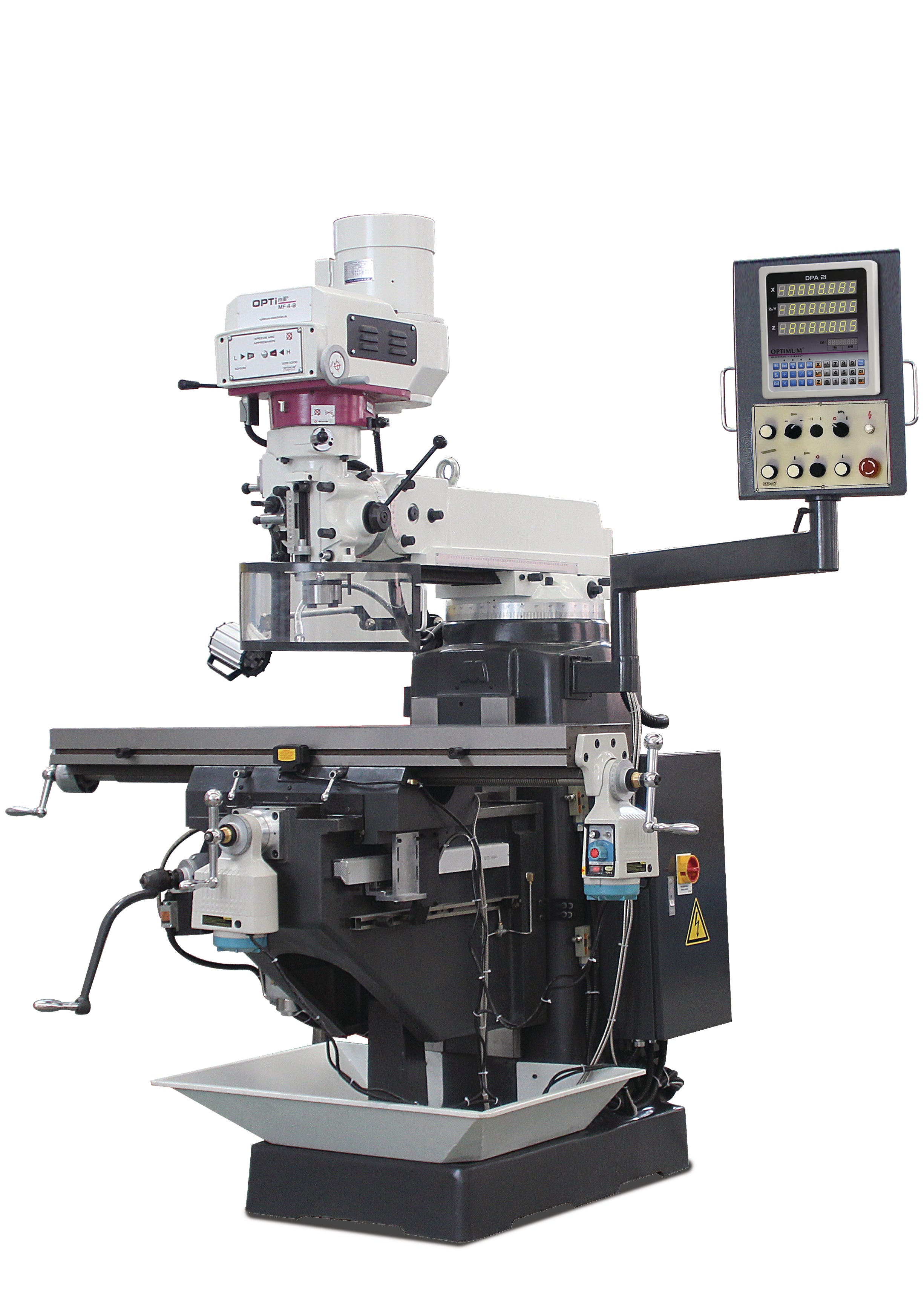

Az OPTImill MF 4-B nagy tömegű, univerzálisan használható fúró-marógép szerszámkészítő, karbantartó és javítóműhelyek, oktatási intézmények, valamint egyedi és kissorozatú alkatrészeket gyártó fémipari vállalkozások számára. Acél, öntöttvas és színesfém munkadarabok fúrására, menetfúrására, síkmarására, horonymarására és kiesztergálására használható.
A dönthető, billenthető és hosszirányban eltolható marófej összetett megmunkálási helyzetek kialakítását teszi lehetővé. A motoros X, Y és Z tengelyelőtolás nagyobb munkadarabok megmunkálásánál is kényelmes használatot biztosít.
A 1260 kg tömegű Meehanite öntvény gépszerkezet nagyfokú stabilitást és nyugodt forgácsolást biztosít. A motoros tengelyelőtolások, a gyárilag beépített DPA 31 Plus háromtengelyes helyzetkijelző, a központi kenés és a hűtőfolyadék-rendszer jelentősen csökkentik a kezelő munkaterhelését.
A mechanikusan, fokozatmentesen szabályozható főorsó-fordulatszám gyorsan hozzáigazítható a szerszámhoz és a megmunkálandó anyaghoz. Az automatikus pinola-előtolás és a precíziós finomelőtolás pontosabb furatokat, jobb felületi minőséget és egyenletesebb munkavégzést tesz lehetővé.
Az MF 4-B a hagyományos fúró-marógépek egyszerű kezelhetőségét nagy munkatérrel és magas alapfelszereltséggel kombinálja. A 1370 × 254 mm-es, 300 kg-mal terhelhető munkaasztal, a 820 mm-es kézi X tengelyút, az ISO 40 DIN 2080 orsóbefogás és a 60–4200 ford./perc közötti tartomány sokoldalú felhasználást biztosít. A hasonló hagyományos gépekhez képest fontos előnye a mindhárom tengelyen rendelkezésre álló motoros előtolás, a háromtengelyes digitális helyzetkijelzés, az automatikus pinola-előtolás, valamint a beépített központi kenő- és hűtőfolyadék-rendszer.
Méretek és tömeg:
Hosszúság: kb. 2400 mm
Szélesség/mélység: kb. 2160 mm
Magasság: kb. 2300 mm
Nettó tömeg: kb. 1260 kg
Csomagolási és szállítási adatok:
Csomagolási hosszúság: 1520 mm
Csomagolási szélesség: 1550 mm
Csomagolási magasság: 2080 mm
Bruttó tömeg: 1320 kg
Nettó tömeg: 1260 kg
Fúró- és marófej:
Marófej előre és hátra dönthetősége: ±45°
Marófej jobbra és balra billenthetősége: ±90°
Marófej elmozdulása Y irányban: 470 mm
Főorsó kinyúlási tartománya: 0–420 mm
Főorsó körfutási pontossága a pinolán mérve: ≤ 0,01 mm
Max. marófej-átmérő: 76 mm
Max. szármaróátmérő: 25 mm
Fúrási kapacitás acélban (S235JR): 24 mm
Folyamatos fúrási kapacitás acélban (S235JR): 20 mm
Elektromos adatok:
Teljes névleges csatlakozási érték: 3 kW
Főorsómotor teljesítménye normál üzemben: 2,2 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőfolyadék-szivattyú teljesítménye: 90 W
Maróasztal:
Asztal mérete: 1370 × 254 mm
Max. távolság a függőleges főorsó és az asztal között: 405 mm
T-horony mérete: 16 mm
T-hornyok száma: 3
T-hornyok osztástávolsága: 63 mm
Max. asztalterhelés: 300 kg
Állítható végállások: igen
Tengelymozgások:
X tengely kézi elmozdulása: 820 mm
Y tengely kézi elmozdulása: 410 mm
Z tengely kézi elmozdulása: 400 mm
X tengely motoros elmozdulása: 740 mm
Y tengely motoros elmozdulása: 330 mm
Z tengely motoros elmozdulása: 320 mm
Motoros előtolás: X, Y és Z tengelyen
Főorsó és pinola:
Orsóbefogás: ISO 40 DIN 2080
Fordulatszám-tartomány: 60–4200 ford./perc
Mechanikus fordulatszám-tartományok száma: 2
Fordulatszám-szabályozás: mechanikus, fokozatmentes
Főorsó forgásiránya: jobb- és balirány
Főorsócsapágyazás: precíziós csapágyazás
Főorsófék: mechanikus
Pinola átmérője: 86 mm
Pinola lökete: 127 mm
Automatikus pinola-előtolások: 0,04 / 0,08 / 0,15 mm/ford.
Precíziós kézi finomelőtolás: igen
Fúrásmélység-ütköző: állítható, milliméteres skálával
Gépszerkezet és vezetékek:
Gépszerkezet anyaga: nagy szilárdságú Meehanite öntvény
X és Z tengely vezetékei: állítható, 55°-os fecskefarkú vezetékek
Y tengely vezetéke: állítható síkvezeték
Központi kenőrendszer: igen
Hűtőfolyadék-rendszer: igen
Maróasztal felülete: precízen megmunkált
Védőburkolat: magasságban állítható, biztonsági mikrokapcsolóval
DPA 31 Plus digitális helyzetkijelző és kezelőrendszer
Az MF 4-B hagyományos, nem CNC-vezérlésű fúró-marógép. A DPA 31 Plus háromtengelyes digitális helyzetkijelző a gép elfordítható kezelőpaneljébe van beépítve, így a tengelypozíciók és a kezelőszervek a különböző munkapozíciókból is jól áttekinthetők.
A digitális helyzetkijelzés megkönnyíti a pontos koordinátára állást, az ismétlődő méretek elkészítését és a kézikerékkel vagy motoros előtolással végzett pozicionálást. A közös kezelőpanelről a gép fő funkciói és a motoros tengelyelőtolások is kezelhetők.
Kijelző- és kezelőrendszer:
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek: X, Y és Z
Kijelző elhelyezése: a gép kezelőpaneljébe integrálva
Kezelőpanel kialakítása: elfordítható
Motoros tengelyelőtolások kezelése: igen
Fordulatszám-szabályozás: mechanikus, fokozatmentes
CNC-vezérlés: nem
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Elfordítható, integrált kezelőpanel
Motoros előtolás az X, Y és Z tengelyen
Mechanikusan, fokozatmentesen szabályozható főorsóhajtás
Két mechanikus fordulatszám-tartomány
Automatikus, háromfokozatú pinola-előtolás
Precíziós kézi finomelőtolás
Állítható fúrásmélység-ütköző milliméteres skálával
Jobb- és balirányú főorsóforgás
Mechanikus főorsófék
±45°-ban dönthető és ±90°-ban billenthető marófej
Központi kenőrendszer
Hűtőfolyadék-rendszer
Állítható asztali végállások
Magasságban állítható védőburkolat biztonsági mikrokapcsolóval
Kezelőszerszámok
Opcionális:
ISO 40/M16/B16 fúrótokmány-befogótüske
ISO 40/ER32 patronbefogó készlet M16 menettel
ER32 patronkészlet 3–20 mm
ISO 40 szárú másoló- és síkmaró
ISO 40 kiesztergálókészlet
Precíziós gyorstokmány 1–10 mm, B16
DKC13 gyorstokmány 0–13 mm
DKC16 gyorstokmány 0–16 mm
M5–M12 menetfúró készülék B16 csatlakozással és gyors irányváltással
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes, 1–13 mm-es csigafúrókészlet
41 részes, 6–10 mm-es csigafúrókészlet 0,1 mm-es lépcsőkkel
18 részes keményfém marókészlet
10 mm átmérőjű élkereső
Szerszámrögzítés:
Pneumatikus ISO 40 szerszámbefogó rendszer
Pneumatikus szerszámbefogó rendszer gyári felszerelése
Gépsatuk és munkadarab-befogás:
FMS 150 precíziós gépsatu
FMSN 150 lehúzó rendszerű precíziós gépsatu
VMQ 125 és VMQ 150 marógépsatu
HMS 125 hidraulikus gépsatu
MV3-75 és MV3-125 háromtengelyes gépsatu
DAS 100 háromtengelyes gépsatu
ZAS 50 kéttengelyes gépsatu
SPW 14 leszorítókészlet
M14/16 mm-es T-horonyanya
90°-os ütközőszög
18 részes párhuzamos alátétkészlet
20 részes párhuzamos alátétkészlet
Osztóasztalok:
RT 100, RT 150 és RT 200 vízszintes-függőleges osztóasztal
RTE 165 és RTU 165 osztóasztal hárompofás tokmánnyal
Telepítés és műhelyfelszerelés:
SEU1 precíziós gépláb
SE 2 szintezőtalp
Munkahelyi szőnyeg többféle méretben
