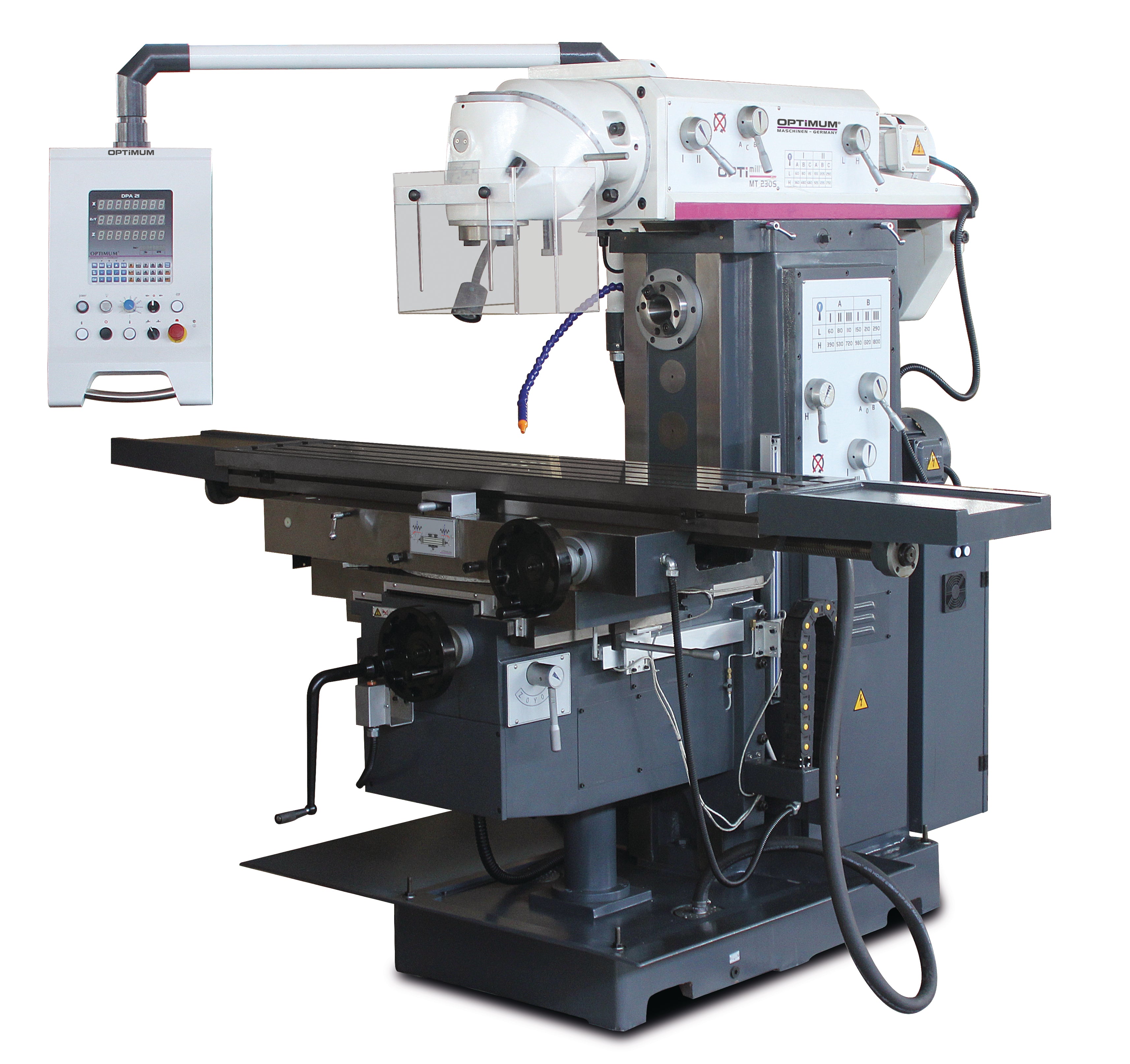

Az OPTIMUM OPTImill MT 230S nagy teljesítményű univerzális marógép függőleges és vízszintes marási feladatokhoz. Szerszámkészítő, karbantartó és gyártóüzemek számára ajánlott, ahol nagyméretű vagy nehéz munkadarabok pontos, hagyományos megmunkálására van szükség.
A függőleges és vízszintes marási lehetőségnek, valamint mindhárom tengely motoros előtolásának köszönhetően számos feladat egyetlen gépen elvégezhető. A DPA 31 Plus háromtengelyes digitális helyzetkijelző gyorsabb és biztonságosabban ellenőrizhető pozicionálást tesz lehetővé, míg a nagy tömegű Meehanite öntvény gépszerkezet stabilitást biztosít a nagyobb igénybevételű munkák során is.
Az MT 230S az egyszerűbb műhelymarókhoz képest ISO 50 szerszámbefogással, külön függőleges és vízszintes főorsóval, valamint X, Y és Z tengelyes motoros előtolással rendelkezik. A két forgástengelyes marófej bármilyen térbeli szöghelyzetbe beállítható, a 400 kg teherbírású munkaasztal és a nagy megmunkálási tartomány pedig nehezebb, összetettebb munkadarabok megmunkálására is alkalmassá teszi.
Általános adatok:
Gép hossza: kb. 2520 mm
Gép szélessége: kb. 2160 mm
Gép magassága: kb. 2005 mm
Nettó tömeg: kb. 2800 kg
Elektromos adatok:
Teljes névleges teljesítmény: 12 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Függőleges főorsó motorjának teljesítménye: 4 kW
Vízszintes főorsó motorjának teljesítménye: 5,5 kW
Hűtőfolyadék-szivattyú teljesítménye: 90 W
Marási teljesítmény:
Maximális homlokmaró átmérő: 160 mm
Maximális szármaró átmérő: 25 mm
Munkaasztal:
Asztalméret: 1600 × 360 mm
T-hornyok száma: 3
T-horony mérete: 18 mm
T-hornyok távolsága: 80 mm
Asztal elfordíthatósága: 35°
Maximális asztalterhelés: 400 kg
Függőleges főorsó és az asztal közötti távolság: 190–590 mm
Vízszintes főorsó és az asztal közötti távolság: 10–410 mm
Tengelymozgások:
X tengely kézi mozgástartománya: 1300 mm
Y tengely kézi mozgástartománya: 300 mm
Z tengely kézi mozgástartománya: 400 mm
X tengely motoros mozgástartománya: 1220 mm
Y tengely motoros mozgástartománya: 220 mm
Z tengely motoros mozgástartománya: 320 mm
Előtolási sebességek:
X tengely előtolási sebessége: 0,03–0,75 m/perc
Y tengely előtolási sebessége: 0,02–0,5 m/perc
Z tengely előtolási sebessége: 0,015–0,375 m/perc
Gyorsjárati sebességek:
X tengely gyorsjárati sebessége: 1,2 m/perc
Y tengely gyorsjárati sebessége: 0,8 m/perc
Z tengely gyorsjárati sebessége: 0,6 m/perc
Függőleges főorsó:
Szerszámbefogás: ISO 50 DIN 2080
Fordulatszám-tartomány: 60–1750 ford./perc
Fordulatszám-fokozatok száma: 12
Behúzószár: M24
Főorsó kinyúlása: 260–810 mm
Marófej elfordítási tartománya az X–Y síkban: 360°
Marófej elfordítási tartománya a Z–X síkban: 360°
Vízszintes főorsó:
Szerszámbefogás: ISO 50 DIN 2080
Fordulatszám-tartomány: 60–1800 ford./perc
Fordulatszám-fokozatok száma: 12
Szállítási adatok:
Csomagolási hossz: 2210 mm
Csomagolási szélesség: 2160 mm
Csomagolási magasság: 2200 mm
Nettó szállítási tömeg: kb. 2880 kg
Bruttó szállítási tömeg: kb. 3080 kg
DPA 31 Plus digitális helyzetkijelző és gépkezelés
Az OPTImill MT 230S hagyományos, kézi vezérlésű marógép, amelyet DPA 31 Plus háromtengelyes digitális helyzetkijelzővel szereltek fel. A kijelző az X, Y és Z tengely aktuális helyzetét mutatja, ezzel megkönnyíti a pontos pozicionálást, és csökkenti a kézi skálák leolvasásából eredő hibák lehetőségét.
A helyzetkijelző a gépbe épített, saját tengelye körül elfordítható OPTI kezelőpanelen található. Mindhárom tengely szervomotoros előtolással rendelkezik, miközben a leválasztható kézikerekekkel a hagyományos kézi mozgatás is megmarad.
Műszaki adatok:
Gépvezérlés: hagyományos, kézi vezérlés
Digitális helyzetkijelző: DPA 31 Plus
Kijelzett tengelyek száma: 3
Kijelzett tengelyek: X, Y és Z
Kezelőpanel: integrált és elfordítható
Motoros előtolás: X, Y és Z tengely
Előtolás hajtása: szervomotor
Kézi tengelymozgatás: X, Y és Z tengely
Kézikerekek kivitele: leválasztható
Alapfelszereltség:
DPA 31 Plus háromtengelyes digitális helyzetkijelző
Integrált, elfordítható OPTI kezelőpanel
Szervomotoros előtolás az X, Y és Z tengelyen
Leválasztható kézikerekek
Központi kenőrendszer
Hűtőfolyadék-rendszer
LED géplámpa
Edzett, éklécekkel utánállítható vezetékek
Olajfürdőben futó, köszörült hajtóműfogaskerekek
Nagyméretű kézikerekek beosztott skálával
Állítható végütközőkkel ellátott koordinátaasztal
Vízszintes maróorsó ellenággyal
Tárcsamaró-befogás 32 és 27 mm átmérőhöz
Átalakító hüvely ISO 50/MK4
M24 behúzószár a függőleges és vízszintes főorsóhoz
Kezelőszerszámok
Opcionális:
18 részes párhuzamos alátétkészlet
20 részes párhuzamos alátétkészlet
Patronos befogókészlet ISO 50/ER32, M24/BT50
Leszorítókészlet 18 mm-es asztalhoronyhoz, M16
Fúrótokmánytüske SK50/B18 DIN 2080
Kiesztergálófej-készlet ISO 50 befogással
FMS 200 precíziós gépsatu
HMS 125 hidraulikus gépsatu
HCV 105 CNC hidraulikus gépsatu
HCV 125 CNC hidraulikus gépsatu
MV3-75 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
MV3-125 háromtengelyes gépsatu, vízszintesen 90°-ig elfordítható
ZAS 50 kéttengelyes gépsatu
DAS 100 háromtengelyes gépsatu
RT 150 vízszintes és függőleges körasztal
RT 200 vízszintes és függőleges körasztal
RTE 165 körasztal hárompofás tokmánnyal
RTU 165 körasztal hárompofás tokmánnyal
TA 125 univerzális osztófej, −10° és +90° közötti állíthatósággal
12 részes HSS szármarókészlet
20 részes HSS szármarókészlet
25 részes fúrókészlet, 1–13 mm
41 részes fúrókészlet, 6–10 mm, 0,1 mm-es lépcsőkben
ER32 patronkészlet, 3–20 mm
90°-os ütközőszög
Menetfúró készülék M5–M12, B16, gyors irányváltással
T-horonyanya M16/18 mm
SEU 1 precíziós gépláb
SE 2 szintezőlap
SPW 12 befogószerszám-készlet
Keményfém marókészlet, 18 részes
Munkahelyi szőnyeg többféle méretben
