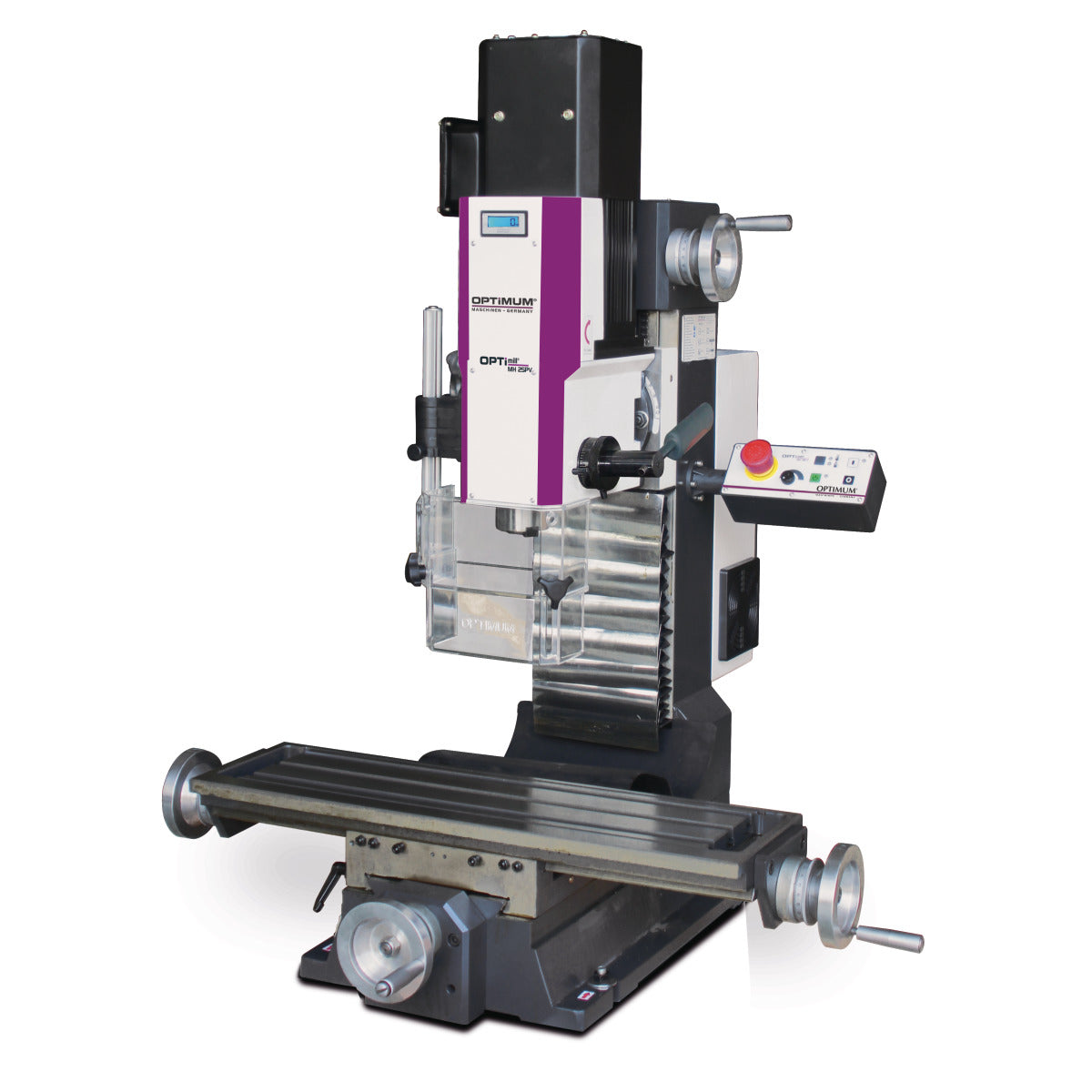

Az OPTIMUM OPTImill MH 25PV kompakt, precíziós marógép elektronikusan szabályozható Vario hajtással. Szerszámkészítő és karbantartó műhelyekben, oktatási intézményekben, valamint kisebb egyedi alkatrészek és prototípusok megmunkálásához egyaránt használható.
A fokozatmentes fordulatszám-szabályozás és a jól leolvasható digitális kijelző segítségével a főorsó fordulatszáma gyorsan hozzáigazítható az aktuális szerszámhoz és munkadarabhoz. A mechanikus gyors szerszámbefogás, a sima járás és a Z tengely mozgatását segítő ellensúly kényelmesebbé és hatékonyabbá teszi a mindennapi munkavégzést.
Az MH 25PV BT30 szerszámbefogással, 200–4000 ford./perc között szabályozható főorsóval és 10 Nm nyomatékkal rendelkezik. A precíziós megmunkálású fecskefark-vezetékek, az utánállítható orsóanyák és éklécek, valamint a szögérintkezős golyóscsapágyak az egyszerűbb asztali marógépeknél pontosabb és stabilabb munkavégzést biztosítanak.
Általános adatok:
Gép hossza: kb. 970 mm
Gép szélessége: kb. 955 mm
Gép magassága: kb. 1025 mm
Nettó tömeg: kb. 192 kg
Elektromos adatok:
Főorsómotor teljesítménye: 1,5 kW
Teljes névleges teljesítmény: 2 kW
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Marási teljesítmény:
Maximális homlokmaró átmérő: 50 mm
Maximális szármaró átmérő: 25 mm
Marófej:
Marófej dönthetősége: ±45°
Munkaasztal:
Asztalméret: 620 × 180 mm
T-hornyok száma: 3
T-horony mérete: 12 mm
T-hornyok távolsága: 50 mm
Maximális asztalterhelés: 30 kg
Függőleges főorsó és az asztal közötti távolság: 0–300 mm
Tengelymozgások:
X tengely kézi mozgástartománya: 400 mm
Y tengely kézi mozgástartománya: 210 mm
Z tengely kézi mozgástartománya: 270 mm
Függőleges főorsó:
Szerszámbefogás: BT30
Fordulatszám-tartomány: 200–4000 ford./perc
Fordulatszám-fokozatok száma: 1
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Főorsó kinyúlása: 185 mm
Főorsómotor nyomatéka: 10 Nm
Forgásirány: jobb és bal
Szállítási adatok:
Csomagolási hossz: 914 mm
Csomagolási szélesség: 844 mm
Csomagolási magasság: 1119 mm
Nettó szállítási tömeg: kb. 192 kg
Bruttó szállítási tömeg: kb. 242 kg
Vario hajtás és gépkezelés
Az OPTImill MH 25PV frekvenciaváltós Vario hajtása 200–4000 ford./perc között fokozatmentes, elektronikus fordulatszám-szabályozást biztosít. Az aktuális fordulatszám a marófejbe épített digitális kijelzőn közvetlenül leolvasható, így a beállítás gyorsan hozzáigazítható az alkalmazott szerszámhoz és a megmunkált anyaghoz.
A gép jól áttekinthető kezelőpanellel és könnyen tisztítható fóliabillentyűzettel rendelkezik. A jobb és bal forgásirány, valamint a mechanikus gyorsbefogó rendszer egyszerű szerszámcserét és kényelmes kezelést tesz lehetővé.
Műszaki adatok:
Hajtásrendszer: frekvenciaváltós Vario hajtás
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Fordulatszám-tartomány: 200–4000 ford./perc
Fordulatszám-kijelzés: digitális
Forgásirány: jobb és bal
Kezelőfelület: fóliabillentyűzet
Mechanikus fordulatszám-fokozatok száma: 1
Mechanikus gyorsbefogó rendszer: igen
Gyorsbefogó rendszer behúzócsapja: BT30 × 45°
Mágneses mérőszalagok utólagos felszerelésének előkészítése: igen
Alapfelszereltség:
Frekvenciaváltós Vario hajtás
1,5 kW teljesítményű inverteres főorsómotor
Digitális fordulatszám-kijelző
Jól áttekinthető kezelőpanel
Könnyen tisztítható fóliabillentyűzet
Jobb és bal főorsó-forgásirány
BT30 mechanikus gyors szerszámbefogó rendszer
Szerszámgyorsbefogó funkcióval ellátott pinolakar
Z tengely mozgatását segítő ellensúly
Precíziós köszörülésű és hántolt fecskefark-vezetékek
Éklécekkel utánállítható vezetékek
Utánállítható előtolóorsók és orsóanyák
Szögérintkezős golyóscsapágyak a tengelyeken
Magasságban állítható védőpajzs biztonsági mikrokapcsolóval
Kábelvezető energialánc
Mágneses mérőszalagok utólagos felszereléséhez előkészített hornyok
Opcionális:
MSM 2 gépállvány, 700 × 550 × 750 mm
BT30 indulókészlet
Munkahelyi szőnyeg többféle méretben
