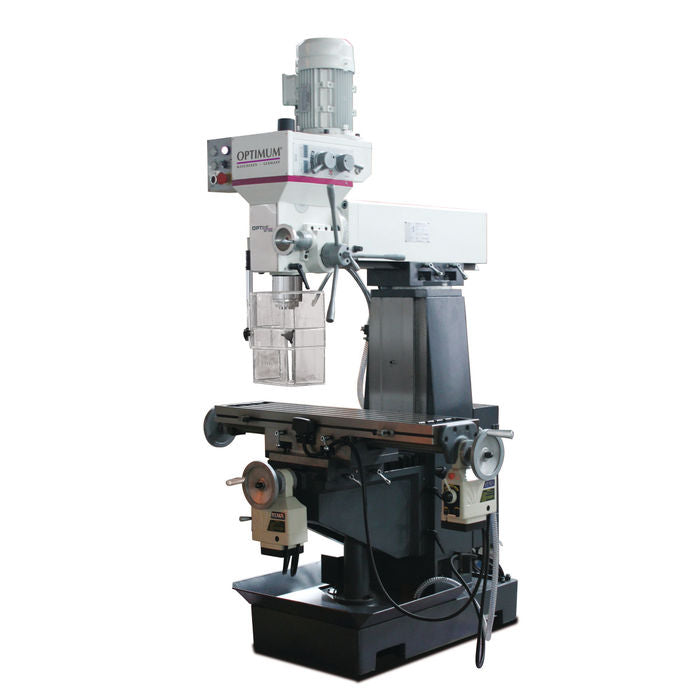

Az Optimum OPTImill MT 50E masszív univerzális fúró-marógép egyedi alkatrészek, szerszámok, készülékek és kisebb sorozatok megmunkálásához. Az X- és Y-tengely gépi előtolása, az elfordítható keresztasztal és a széles tartományban állítható marófej alkalmassá teszi szerszámüzemek, karbantartó- és oktatóműhelyek, valamint általános fémipari vállalkozások számára. A 1000 × 240 mm-es munkaasztal és az SK 40 szerszámbefogás sokoldalú felhasználást tesz lehetővé.
Az X- és Y-tengely gépi előtolása egyenletesebb megmunkálást biztosít, miközben csökkenti a kezelő fizikai terhelését. A rezgéscsillapító öntvény gépszerkezet és az olajfürdőben futó, edzett és köszörült fogaskerekek megbízható működést és hosszú élettartamot kínálnak. A beépített hűtőrendszer, a LED-es géplámpa és a központi kezelőpanel kényelmesebbé és hatékonyabbá teszi a mindennapi munkát.
Az OPTImill MT 50E kétsebességes főorsóhajtással, nyolcfokozatú olajfürdős hajtóművel, valamint szabályozható X- és Y-tengelyű asztalelőtolással rendelkezik. A keresztasztal ±45°-ban, a marófej pedig szintén ±45°-ban elfordítható, miközben a főorsó kinyúlási tartománya 250–650 mm között állítható. Az egyszerűbb hagyományos marógépekkel szemben a két gépi előtolás, a kézi durva- és finomelőtolás közötti átkapcsolás, valamint a beépített hűtés és világítás hatékonyabb és rugalmasabb munkavégzést biztosít.
Általános adatok:
Géptípus: hagyományos univerzális fúró-marógép
Felhasználási lehetőség: fúrási és marási feladatok
Gépszerkezet: rezgéscsillapító öntvény konstrukció
Hosszúság: kb. 1360 mm
Szélesség/mélység: kb. 1150 mm
Magasság: kb. 2080 mm
Nettó tömeg: kb. 760 kg
Gépszerkezet és vezetékek:
Vezetékek utánállíthatósága: igen
Éklécek utánállíthatósága: igen
X-tengely végütközője: állítható
Hajtómű kialakítása: olajfürdős
Hajtómű fogaskerekei: edzettek és köszörültek
Fúró- és marófej:
Marófej elfordíthatósága: ±45°
Főorsó kinyúlási tartománya: 250–650 mm
Maximális homlokmarófej-átmérő: 63 mm
Maximális szármaróátmérő: 25 mm
Maximális fúrási teljesítmény S235JR acélban: 30 mm
Folyamatos fúrási teljesítmény S235JR acélban: 25 mm
Munkaasztal:
Asztalméret: 1000 × 240 mm
T-hornyok száma: 4
T-horony mérete: 14 mm
Asztal elfordíthatósága: ±45°
Maximális terhelhetőség: 150 kg
Függőleges főorsó és az asztal közötti minimális távolság: 60 mm
Függőleges főorsó és az asztal közötti maximális távolság: 360 mm
Asztalfelület: precíziósan megmunkált
Tengelymozgások:
X-tengely kézi mozgástartománya: 580 mm
Y-tengely kézi mozgástartománya: 230 mm
Z-tengely kézi mozgástartománya: 320 mm
X-tengely gépi mozgástartománya: 500 mm
Y-tengely gépi mozgástartománya: 150 mm
X-tengelyű asztalelőtolás: gépi
Y-tengelyű asztalelőtolás: gépi
Előtolási sebesség szabályozása: igen
Függőleges főorsó:
Szerszámbefogás: SK 40 DIN 2080
Főorsó-fordulatszám: 115–1750 ford./perc
Fordulatszám-fokozatok száma: 8
Orsóhüvely-löket: 120 mm
Behúzószár: M16
Főorsó forgásiránya: jobbra és balra
Orsóhüvely előtolása fúráshoz: kézi, orsóhüvely-karral
Kézi durva- és finomelőtolás közötti átkapcsolás: mechanikus tengelykapcsolóval
Motoradatok:
Hajtómotor teljesítménye: 0,75/1,5 kW
Függőleges főorsó motorjának teljesítménye normál üzemben: 0,85/1,5 kW
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Hűtőrendszer:
Hűtőrendszer: igen
Hűtőfolyadék-szivattyú teljesítménye: 40 W
Munkatér-megvilágítás:
Géplámpa: LED
Munkavédelem:
Védőburkolat: magasságban állítható
Biztonsági mikrokapcsoló: igen
Védelem forgács és kirepülő munkadarabrészek ellen: igen
Szállítási adatok:
Csomagolási hosszúság: 1380 mm
Csomagolási szélesség: 1220 mm
Csomagolási magasság: 2100 mm
Nettó szállítási tömeg: 900 kg
Bruttó szállítási tömeg: 1100 kg
Az OPTImill MT 50E hagyományos, nem CNC-vezérlésű marógép, amelynek fő funkciói egy központi, könnyen kezelhető panelről működtethetők. A kezelőpanelről vezérelhető a főorsó forgásiránya, a hűtőfolyadék-szivattyú és a főorsó leállítása. Az X- és Y-tengely gépi előtolása szabályozható sebességű, így egyenletesebb marási műveleteket és kényelmesebb kezelést biztosít.
Műszaki adatok:
Vezérlés típusa: hagyományos, nem CNC-vezérlésű
Digitális helyzetkijelző: nincs
Kezelőpanel kialakítása: központi, felhasználóbarát
Főorsó forgásirányának vezérlése: a kezelőpanelről
Hűtőfolyadék-szivattyú vezérlése: a kezelőpanelről
Főorsó leállítása: a kezelőpanelről
X-tengely előtolása: gépi
Y-tengely előtolása: gépi
Előtolási sebesség szabályozása: igen
Főorsóhajtás: kétsebességes motor és nyolcfokozatú mechanikus hajtómű
Kézi durva- és finomelőtolás közötti átkapcsolás: mechanikus
Alapfelszereltség:
Gépi asztalelőtolás az X- és Y-tengelyen
Szabályozható előtolási sebesség
Központi kezelőpanel
Jobb és bal irányú főorsóforgás
Olajfürdős hajtómű edzett és köszörült fogaskerekekkel
Kézi orsóhüvely-előtolás
Átkapcsolás a kézi durva- és finomelőtolás között
Hűtőfolyadék-rendszer
LED-es géplámpa
Magasságban állítható, mikrokapcsolóval ellátott védőburkolat
Fogaskoszorús fúrótokmány, 3–16 mm, B18
Fúrótokmánytüske, ISO 40/B18
T-horony-anyák
Kiütőék
Adapter, ISO 40/MK3
Adapter, MK3/MK2
Kezelőszerszámok
Opcionális:
Gépsatuk és munkadarab-befogók:
FMS 125 precíziós gépsatu
FMSN 125 precíziós gépsatu lehúzó mechanizmussal
VMQ 100 marógépsatu
MV3-75 háromtengelyes satu, legfeljebb 90°-os vízszintes elfordítással
DAS 100 háromtengelyes satu
ZAS 50 kéttengelyes satu
WPS-4 munkadarab-alátámasztó, 140–230 mm-es állítási tartománnyal
Leszorítóelem 14 mm-es asztalhoronyhoz, M12
Körasztalok és osztókészülékek:
RT 100 horizontális-vertikális osztókörasztal
RT 150 horizontális-vertikális osztókörasztal
RT 200 horizontális-vertikális osztókörasztal
RTE 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
RTU 165 horizontális-vertikális osztókörasztal hárompofás tokmánnyal
Szerszámok és szerszámbefogók:
HSS ujjmarókészlet, 12 részes
HSS ujjmarókészlet, 20 részes
ISO 40/M16/B16 fúrótokmánytüske
Patronbefogó készlet, ISO 40/ER32–M16/BT40
ER32 patronkészlet, Ø3–20 mm
Másoló- és síkmaró ISO 40 szárral
ISO 40 furatmegmunkáló készlet
Csigafúrókészlet, 25 részes, 1–13 mm
Csigafúrókészlet, 41 részes, 6–10 mm, 0,1 mm-es lépcsőzéssel
Ø10 mm-es élkereső
Precíziós gyorstokmány, 1–10 mm, B16
DKC13 kulcs nélküli fúrótokmány, 0–13 mm
DKC16 kulcs nélküli fúrótokmány, 0–16 mm
Fúrótokmánytüske, MK2/M10/B16
Fúrótokmánytüske, MK4/M16/B16
90°-os ütközőszög
Menetfúró készülék M5–M12/B16, beépített gyorsirányváltással
T-horony-anya, M12/14 mm
Párhuzamos alátétkészlet, 18 részes
Párhuzamos alátétkészlet, 20 részes
SPW 12 leszorítókészlet
Keményfém marókészlet, 18 részes
Géptelepítési és műhelykiegészítők:
SEU1 precíziós géptalp
SE 2 szintezőlap
Munkahelyi szőnyeg többféle méretben
